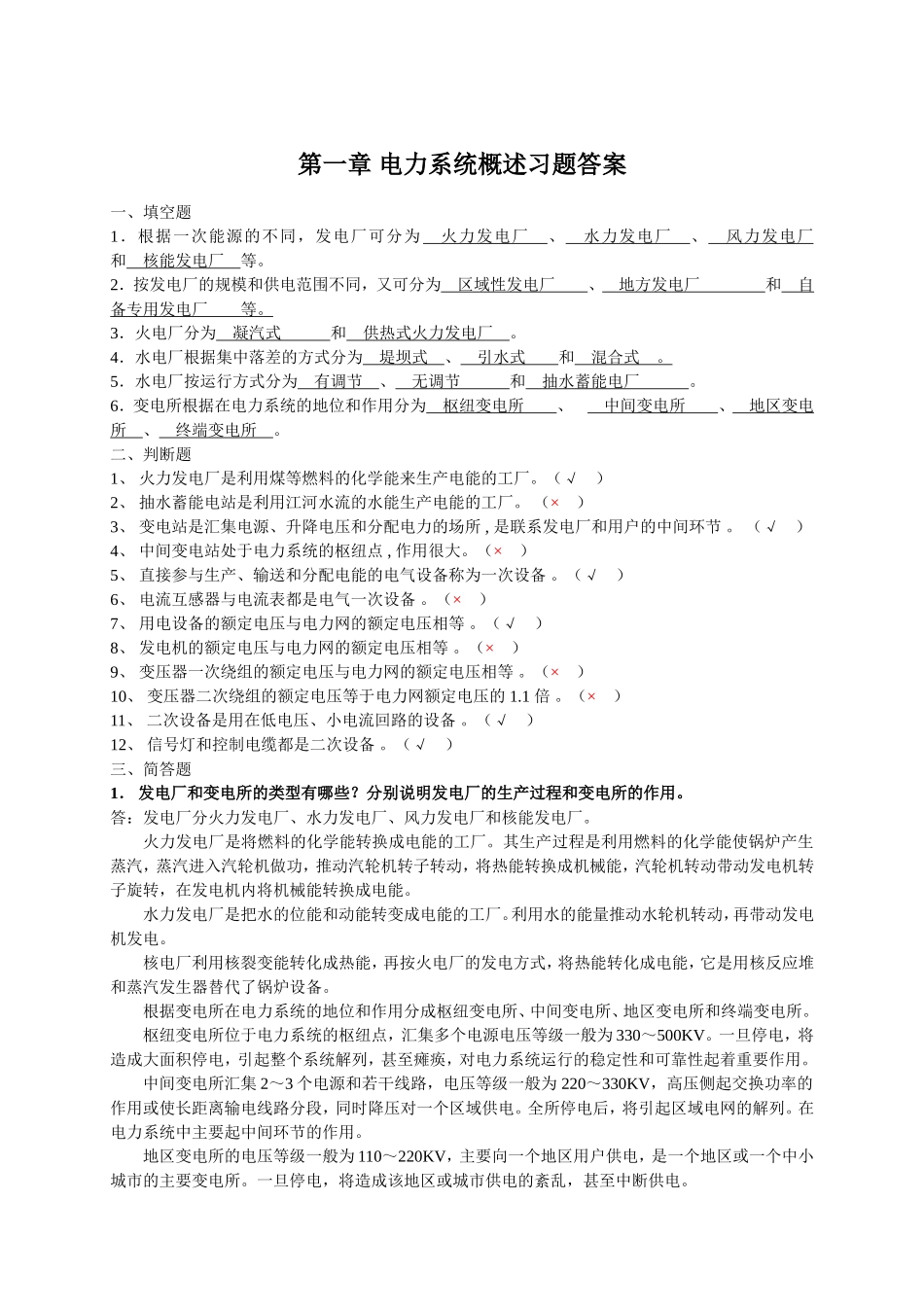

第一章电力系统概述习题答案一、填空题1．根据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、风力发电厂和核能发电厂等。2．按发电厂的规模和供电范围不同，又可分为区域性发电厂、地方发电厂和自备专用发电厂等。3．火电厂分为凝汽式和供热式火力发电厂。4．水电厂根据集中落差的方式分为堤坝式、引水式和混合式。5．水电厂按运行方式分为有调节、无调节和抽水蓄能电厂。6．变电所根据在电力系统的地位和作用分为枢纽变电所、中间变电所、地区变电所、终端变电所。二、判断题1、火力发电厂是利用煤等燃料的化学能来生产电能的工厂。（√）2、抽水蓄能电站是利用江河水流的水能生产电能的工厂。（×）3、变电站是汇集电源、升降电压和分配电力的场所,是联系发电厂和用户的中间环节。（√）4、中间变电站处于电力系统的枢纽点,作用很大。（×）5、直接参与生产、输送和分配电能的电气设备称为一次设备。（√）6、电流互感器与电流表都是电气一次设备。（×）7、用电设备的额定电压与电力网的额定电压相等。（√）8、发电机的额定电压与电力网的额定电压相等。（×）9、变压器一次绕组的额定电压与电力网的额定电压相等。（×）10、变压器二次绕组的额定电压等于电力网额定电压的1.1倍。（×）11、二次设备是用在低电压、小电流回路的设备。（√）12、信号灯和控制电缆都是二次设备。（√）三、简答题1．发电厂和变电所的类型有哪些？分别说明发电厂的生产过程和变电所的作用。答：发电厂分火力发电厂、水力发电厂、风力发电厂和核能发电厂。火力发电厂是将燃料的化学能转换成电能的工厂。其生产过程是利用燃料的化学能使锅炉产生蒸汽，蒸汽进入汽轮机做功，推动汽轮机转子转动，将热能转换成机械能，汽轮机转动带动发电机转子旋转，在发电机内将机械能转换成电能。水力发电厂是把水的位能和动能转变成电能的工厂。利用水的能量推动水轮机转动，再带动发电机发电。核电厂利用核裂变能转化成热能，再按火电厂的发电方式，将热能转化成电能，它是用核反应堆和蒸汽发生器替代了锅炉设备。根据变电所在电力系统的地位和作用分成枢纽变电所、中间变电所、地区变电所和终端变电所。枢纽变电所位于电力系统的枢纽点，汇集多个电源电压等级一般为330～500KV。一旦停电，将造成大面积停电，引起整个系统解列，甚至瘫痪，对电力系统运行的稳定性和可靠性起着重要作用。中间变电所汇集2～3个电源和若干线路，电压等级一般为220～330KV，高压侧起交换功率的作用或使长距离输电线路分段，同时降压对一个区域供电。全所停电后，将引起区域电网的解列。在电力系统中主要起中间环节的作用。地区变电所的电压等级一般为110～220KV，主要向一个地区用户供电，是一个地区或一个中小城市的主要变电所。一旦停电，将造成该地区或城市供电的紊乱，甚至中断供电。终端变电所位于配电线路的末端，接近负荷处，电压等级一般为35～110KV，经降压后直接向用户供电。2．电气一次设备及二次设备的作用及范围是什么？答：电气一次设备直接参与电能的生产、输送、分配和使用电能。分为：（1）生产和转换电能的设备。如发电机、变压器、电动机。（2）接通或开断电路的设备。如高压断路器、隔离开关、熔断器、重合器等。（3）载流导体。如母线、电缆等，用于按照一定的要求把各种电气设备连接起来，组成传输和分配电能的电路。（4）互感器。分电压互感器和电流互感器，分别将一次侧的高电压或大电流变为二次侧的低电压或小电流，以供给二次回路的测量仪表和继电器。（5）保护电器。如限制短路电流的电抗器和防御过电压的避雷器等。（6）接地装置。如埋入地下的金属接地体（或连接成接地网）。3．供电设备、用电设备和电力网的额定电压之间有什么关系？答：用电设备的额定电压与电力网的额定电压相等；发电机的额定电压等于连接电网额定电压的1.05倍；变压器一次绕组额定电压一般与连接电网额定电压相等，但与发电机直接相连者等于发电机额定电压；变压器二次绕组额定电压一般等于连接电网额定电压的1.1倍，但空载变压器或经短线路与用户相连或小阻抗变压器其二次绕组额定电压等于连接电网额定电压的1.05倍。第...
