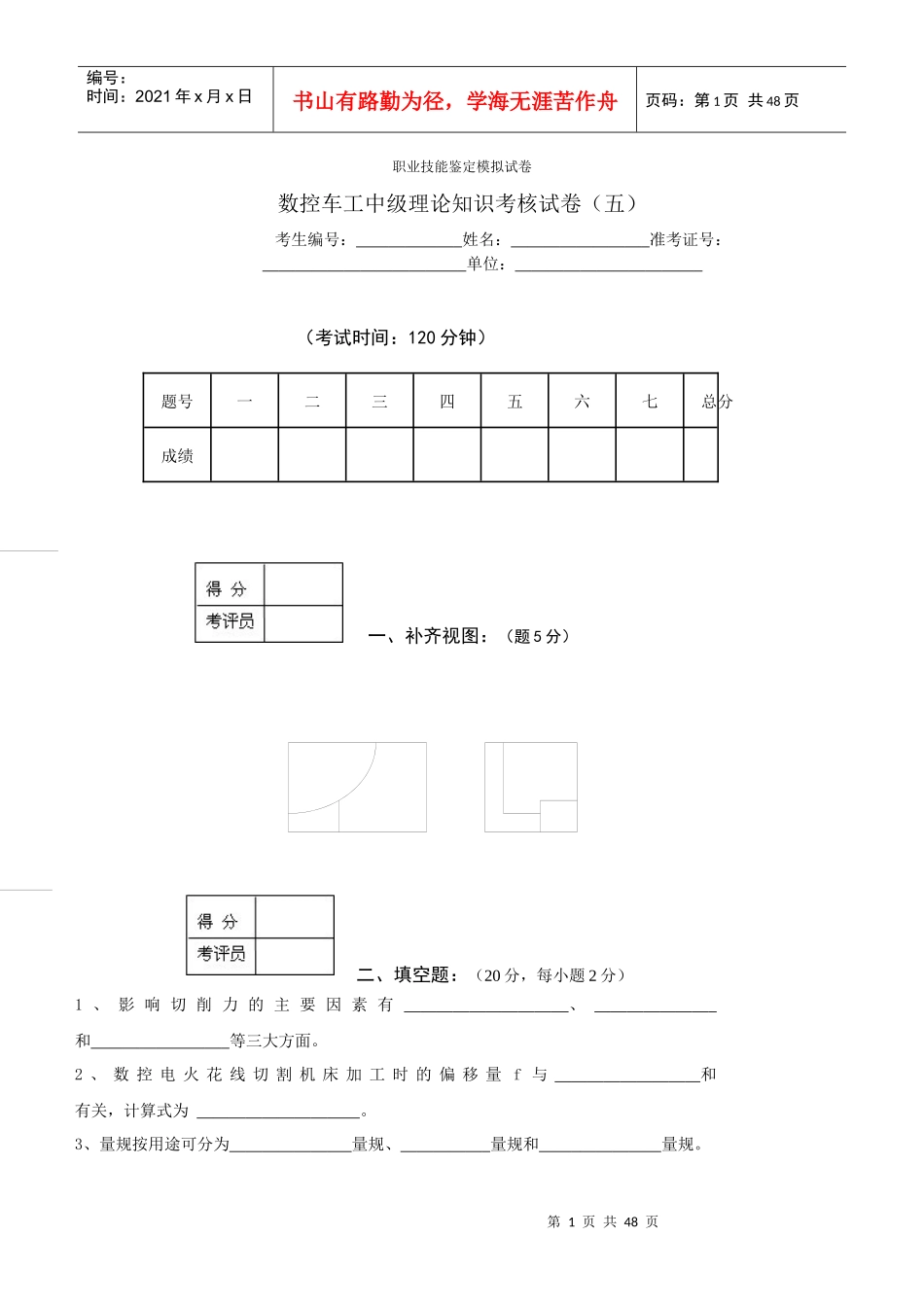

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页职业技能鉴定模拟试卷数控车工中级理论知识考核试卷（五）考生编号：姓名：准考证号：单位：（考试时间：120分钟）题号一二三四五六七总分成绩一、补齐视图：（题5分）二、填空题：（20分，每小题2分）1、影响切削力的主要因素有、和等三大方面。2、数控电火花线切割机床加工时的偏移量f与和有关，计算式为。3、量规按用途可分为量规、量规和量规。第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页4、断屑槽的尺寸主要取决于和。5、高速车螺纹进刀时，应采用法。6、由于受到微机和步进电动机的限制，脉冲插补法只适用于速度要求不高的场合。7、为了防止强电系统干扰及其它信号通过通用I/O接口进入微机，影响其工作，通常采用方法。8、一个简单的车削固定循环程序段可以完成、、、，这四种常见的加工顺序动作。9、在编制数控机床加工程序时，应考虑工件原点、刀具相关点和机床原点之间的的相互关系。工件原点是指在工件上建立的坐标原点，刀具相关点是指，机床原点是指。10、FUANC系统G50指令的含义是：。如在程序中，用G50指令一般应放在程序的（位置）。三、选择题：（每题2分，共20分）1安全管理可以保证操作者在工作时的安全或提供便于工作的（）。A．生产场地B．生产环境C生产空间2加工（）零件，宜采用数控加工设备。A．大批量B多品种中小批量C单件3通常数控系统除了直线插补外，还有（）。A．正弦插补B圆弧插补C抛物线插补4数控机床进给系统减少摩擦阻力和动静摩擦之差，是为了提高数控机床进给系统的（）。A．传动精度B运动精度和刚度C快速响应性能和运动精度D传动精度和刚度5为了保证数控机床能满足不同的工艺要求，并能够获得最佳切削速度，主传动系统的要求是（）。A．无级调速B变速范围宽C分段无级变速D变速范围第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页宽且能无级变速6圆弧插补指令G03XYR中，X、Y后的值表示圆弧的（）。A．起点坐标值B终点坐标值C圆心坐标相对于起点的值7（）使用专用机床比较合适。A．复杂型面加工B大批量加工C齿轮齿形加工8车床上，刀尖圆弧只有在加工（）时才产生加工误差。A端面B圆柱C圆弧9数控系统所规定的最小设定单位就是（）。A数控机床的运动精度B机床的加工精度C脉冲当量D数控机床的传动精度10步进电机的转速是否通过改变电机的（）而实现。A脉冲频率B脉冲速度C通电顺序四、判断题：（每题1分，共10分）1只有采用CNC技术的机床才叫数控机床。（）2数控机床按工艺用途分类，可分为数控切削机床、数控电加工机床、数控测量机等。（）3数控机床按控制坐标轴数分类，可分为两坐标数控机床、三坐标数控机床、多坐标数控机床和五面加工数控机床等。（）4数控车床刀架的定位精度和垂直精度中影响加工精度的主要是前者。（）5最常见的2轴半坐标控制的数控铣床，实际上就是一台三轴联动的数控铣床。（）6四坐标数控铣床是在三坐标数控铣床上增加一个数控回转工作台。（）7、顺时针圆弧插补（G02）和逆时针圆弧插补（G03）的判别方向是：沿着不在圆弧平面第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页内的坐标轴负方向向正方向看去，顺时针方向为G02，逆时针方向为G03。（）8液压系统的效率是由液阻和泄漏来确定的。（）9、子程序的编写方式必须是增量方式。（）10、程序段的顺序号，根据数控系统的不同，在某些系统中可以省略的。（）五、问答题：（每题20分）1．数控机床上运动正方向的确定原则是什么？2．对刀点选择原则是什么？3．什么是机床坐标系？4.如何判别圆弧的顺、逆？第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页六、计算题：（每题5分，共10分）1、已知一对正确安装的外啮合齿轮机构，采用正常齿制，模数m=3mm，齿数Z1=21、Z2=64，求传动比i12、中心距。2、轴的尺寸要求为φ40加工后量得其实际为φ39.98，轴线的直线度误差为φ0.05...
