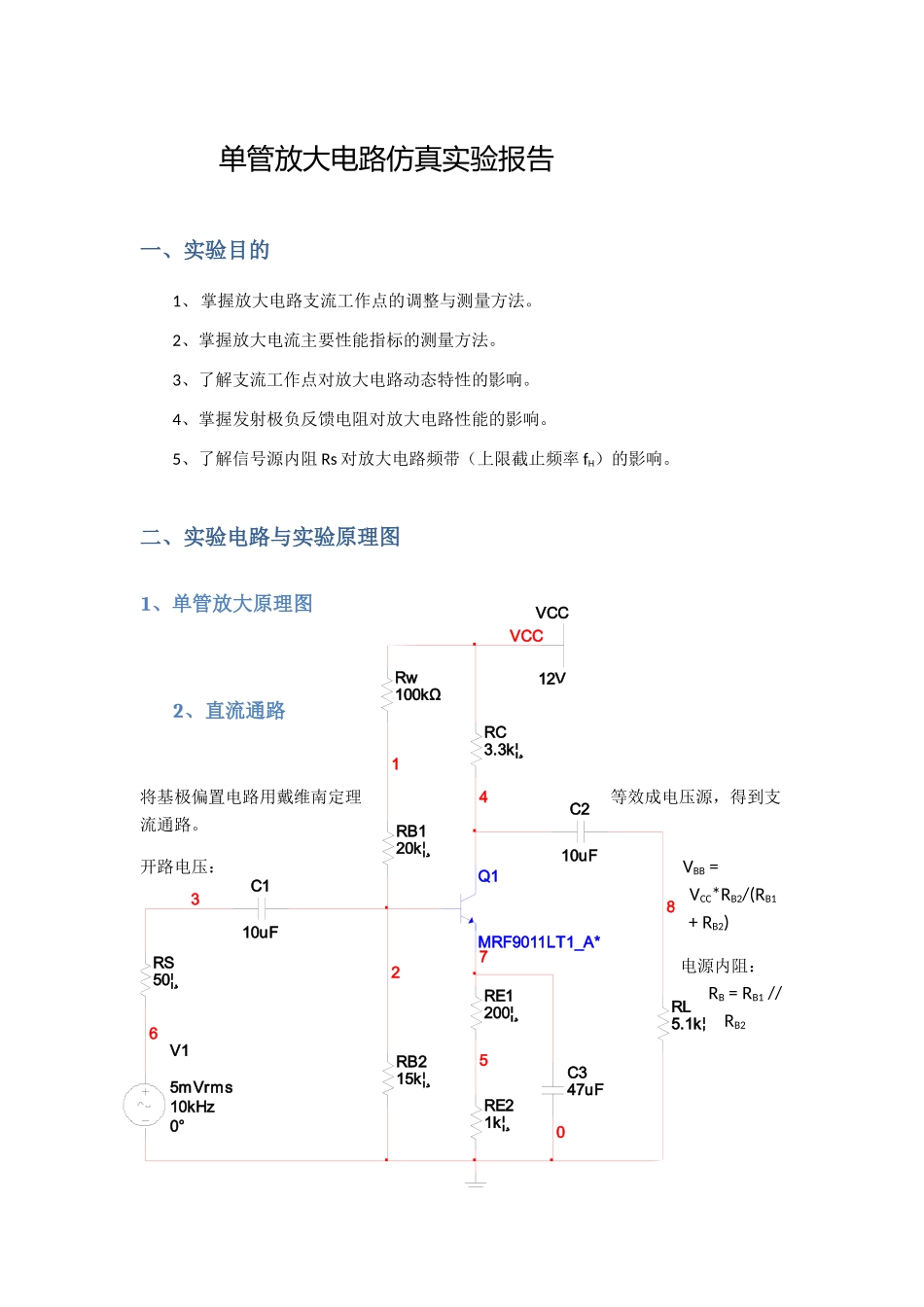

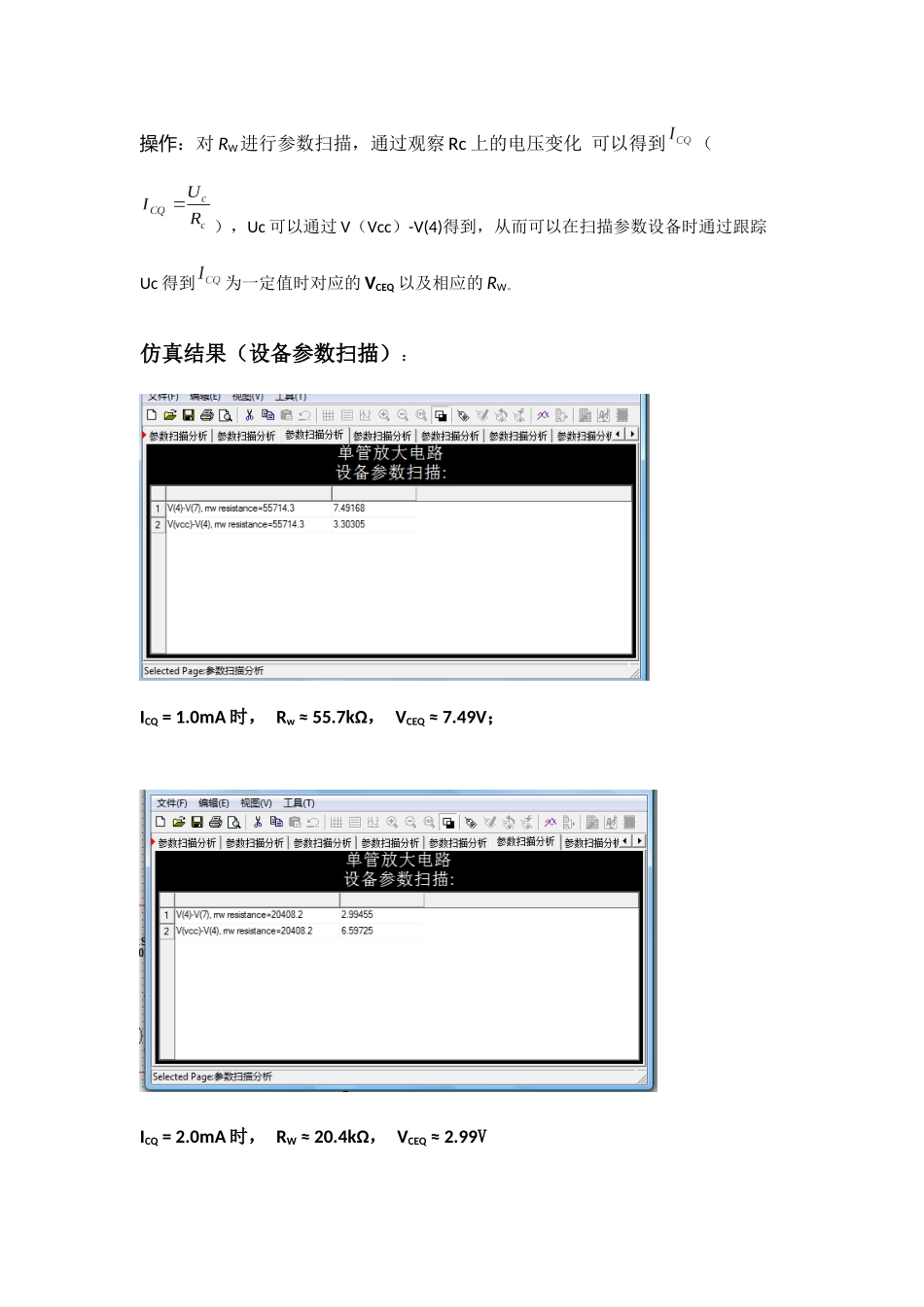

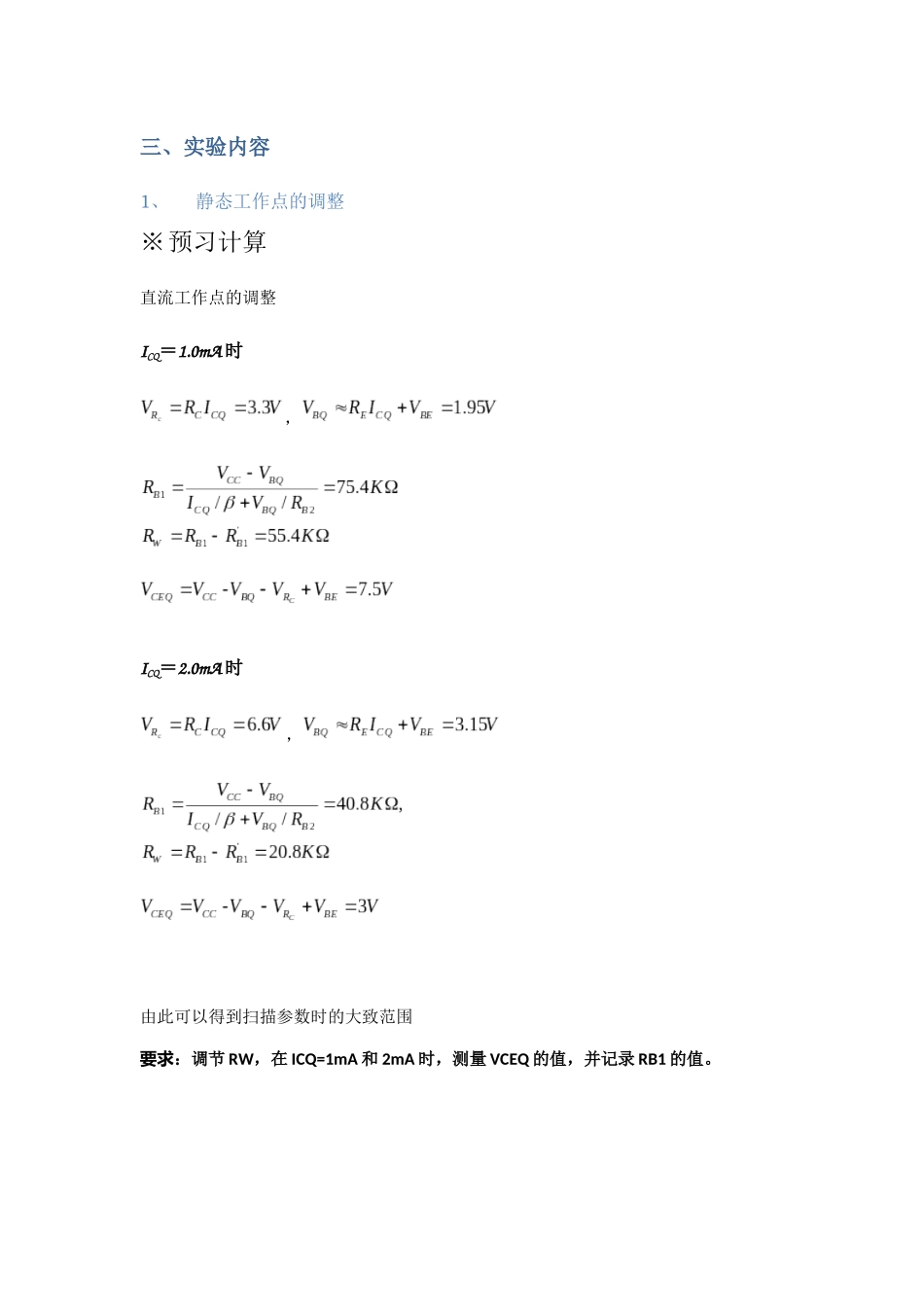

单管放大电路仿真实验报告一、实验目的1、掌握放大电路支流工作点的调整与测量方法。2、掌握放大电流主要性能指标的测量方法。3、了解支流工作点对放大电路动态特性的影响。4、掌握发射极负反馈电阻对放大电路性能的影响。5、了解信号源内阻Rs对放大电路频带（上限截止频率fH）的影响。二、实验电路与实验原理图1、单管放大原理图2、直流通路将基极偏置电路用戴维南定理等效成电压源，得到支流通路。开路电压：VBB=VCC*RB2/(RB1+RB2)电源内阻：RB=RB1//RB2RB120k¦¸RC3.3k¦¸RE21k¦¸RB215k¦¸RL5.1k¦¸RE1200¦¸RS50¦¸Q1MRF9011LT1_A*C110uFC210uFC347uFVCC12VV15mVrms10kHz0°123567480Rw100kΩVCC三、实验内容1、静态工作点的调整※预习计算直流工作点的调整ICQ＝1.0mA时，ICQ＝2.0mA时，由此可以得到扫描参数时的大致范围要求：调节RW，在ICQ=1mA和2mA时，测量VCEQ的值，并记录RB1的值。操作：对RW进行参数扫描，通过观察Rc上的电压变化可以得到（），Uc可以通过V（Vcc）-V(4)得到，从而可以在扫描参数设备时通过跟踪Uc得到为一定值时对应的VCEQ以及相应的RW。仿真结果（设备参数扫描）：ICQ=1.0mA时，Rw≈55.7kΩ，VCEQ≈7.49V；ICQ=2.0mA时，RW≈20.4kΩ，VCEQ≈2.99V2．动态特性仿真要求：在ICQ=1mA和2mA时，测量电压放大倍数、输入电阻、输出电阻和幅频特性。其中输入正弦电压信号Vi的幅度为5mV，频率为10kHz。※预习计算a.电压增益ICQ＝1.0mA时ICQ＝2.0mA时b.输入电阻ICQ＝1.0mA时ICQ＝2.0mA时c.输出电阻仿真结果：a.ICQ＝1.0mA时用示波器可以测得：电压放大倍数幅频特性可以用波特图示仪测出，如下图：相频特性曲线：ICQ=1mA时，|Au|=73.3,|Au|/1.414=51.64为截止频率时的放大倍数,下限截止频率fL=124.715HZ，上限截止频率fH=84.924MHZ。测输入电阻：用示波器分别测量R3左右两侧的动态电位UO1和UO2，根据式计算可得输入电阻。如图:测输出电阻：用示波器分别测量电路的开路输出电压和带负载输出电压，根据式计算可得输出电阻。空载：带负载：计算可得：a.ICQ＝2.0mA时用示波器可以测得：电压放大倍数幅频特性可以用波特图示仪测出，如下图相频特性曲线：ICQ=2mA时，|Au|=136.2,|Au|/1.414=96.3为截止频率时的放大倍数,下限截止频率fL=239.186HZ，上限截止频率fH=72.165MHZ。测输入电阻：用示波器分别测量R3左右两侧的动态电位UO1和UO2，根据式计算可得输入电阻。如图:测输出电阻：用示波器分别测量电路的开路输出电压和带负载输出电压，根据式空载：带负载：计算可得：3．射级负反馈电阻对动态特性的影响电路图如下：RB120k¦¸R13.3k¦¸RE21k¦¸RB215k¦¸RE1200¦¸R310kΩQ1MRF9011LT1_A*C110uFC210uFC347uFVCC12VV15mVrms10kHz0¡ã124R420.4k¦¸VCCXBP1INOUTXSC2ABExtTrig++__+_675R25.1kΩXSC1ABExtTrig++__+_830又示波器可以测得电压放大倍数：测输入电阻：用示波器分别测量R3左右两侧的动态电位UO1和UO2，根据式计算可得输入电阻。如图:测输出电阻：用示波器分别测量电路的开路输出电压和带负载输出电压，根据式空载：带负载：计算可得：用波特图示仪观察幅频特性：|Au|=9.29|Au|/1.414=6.57为截止频率时的放大倍数,下限截止频率fL=18.766HZ，上限截止频率fH=124.03MHZ。
