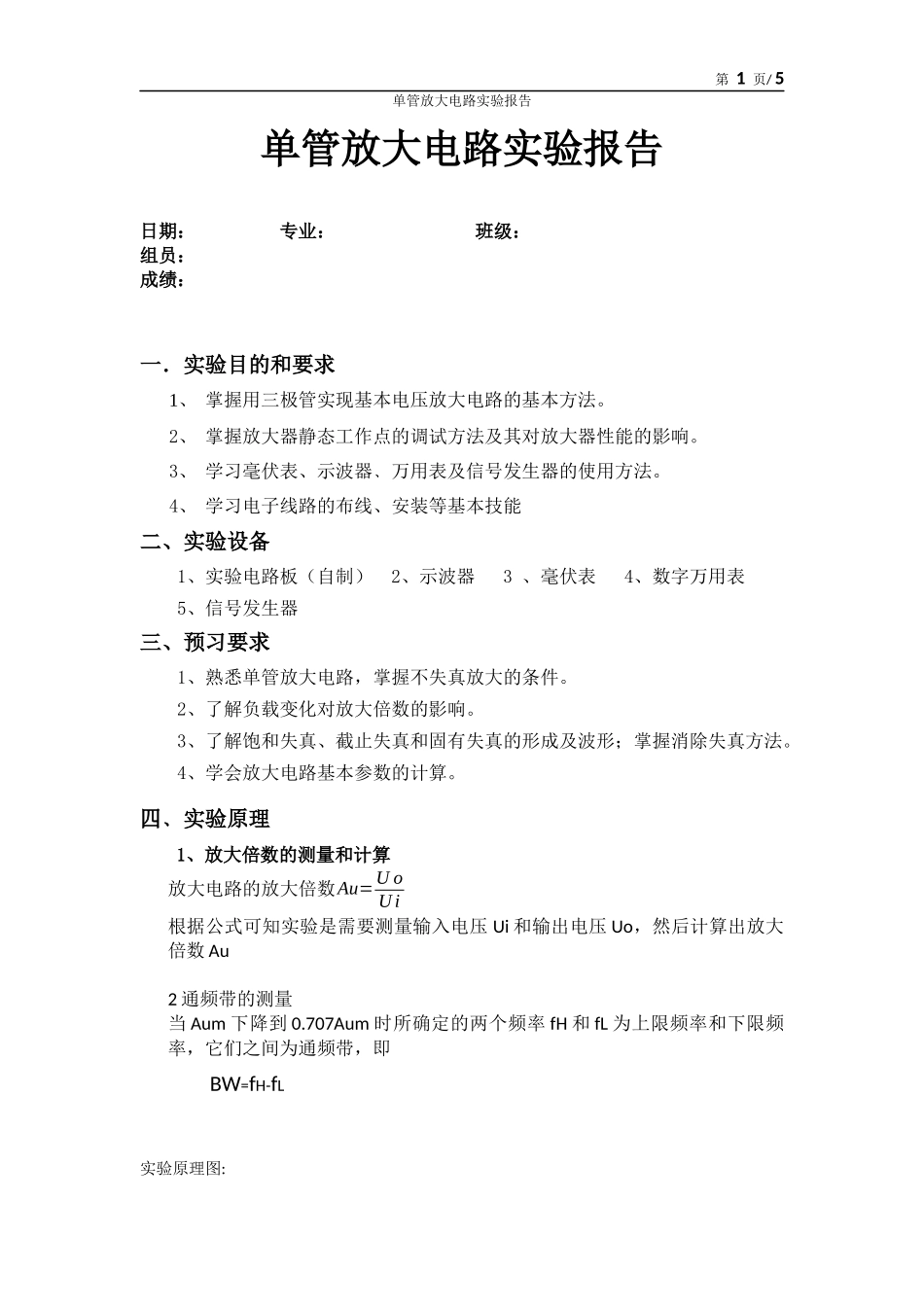

第1页/5单管放大电路实验报告单管放大电路实验报告日期：专业：班级：组员：成绩：一．实验目的和要求1、掌握用三极管实现基本电压放大电路的基本方法
2、掌握放大器静态工作点的调试方法及其对放大器性能的影响
3、学习毫伏表、示波器﹑万用表及信号发生器的使用方法
4、学习电子线路的布线、安装等基本技能二、实验设备1、实验电路板（自制）2、示波器3、毫伏表4、数字万用表5、信号发生器三、预习要求1、熟悉单管放大电路，掌握不失真放大的条件
2、了解负载变化对放大倍数的影响
3、了解饱和失真、截止失真和固有失真的形成及波形；掌握消除失真方法
4、学会放大电路基本参数的计算
四﹑实验原理1、放大倍数的测量和计算放大电路的放大倍数Au=UoUi根据公式可知实验是需要测量输入电压Ui和输出电压Uo，然后计算出放大倍数Au2通频带的测量当Aum下降到0

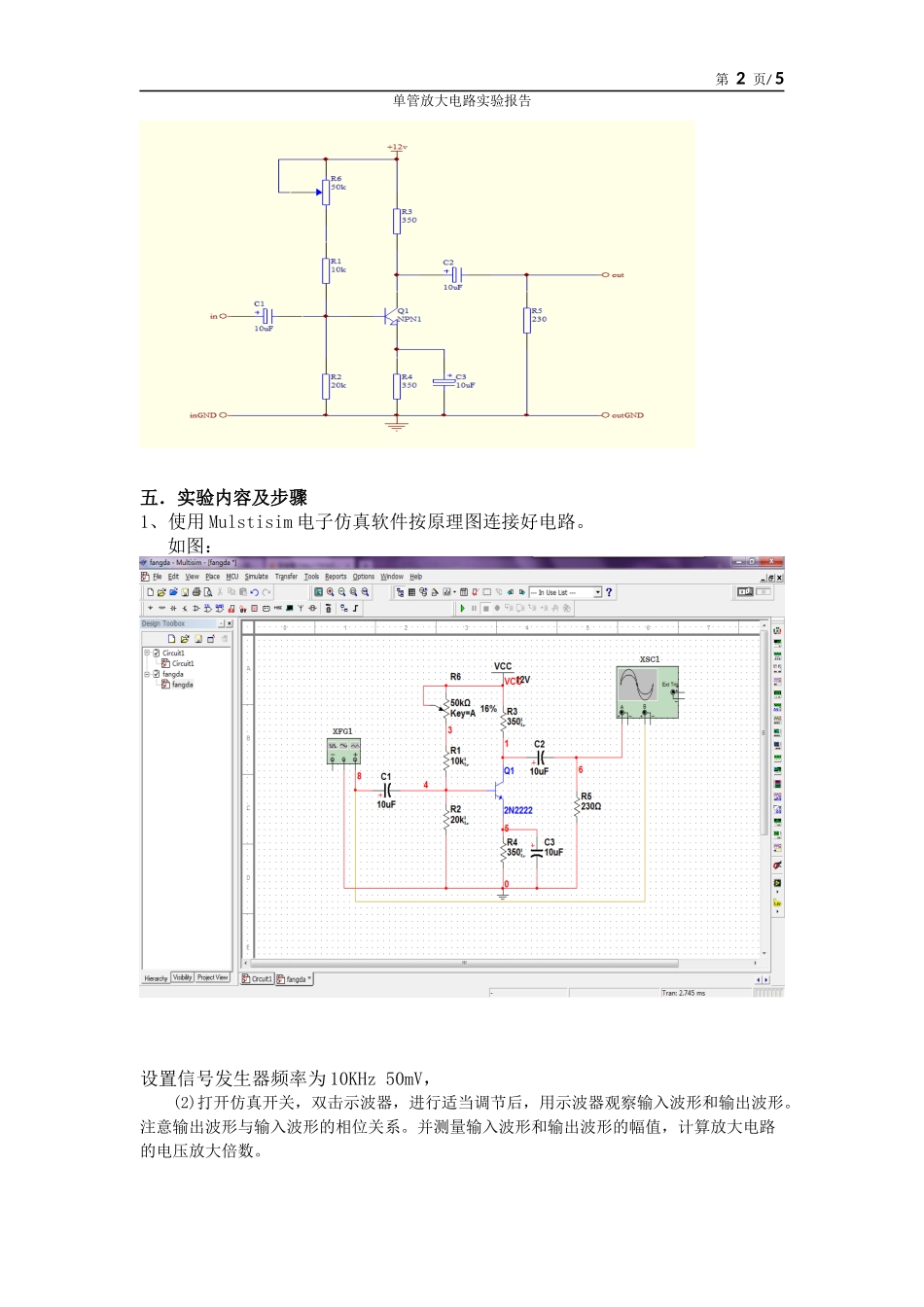

707Aum时所确定的两个频率fH和fL为上限频率和下限频率，它们之间为通频带，即BW=fH-fL实验原理图:第2页/5单管放大电路实验报告五．实验内容及步骤1、使用Mulstisim电子仿真软件按原理图连接好电路
如图：设置信号发生器频率为10KHz50mV，(2)打开仿真开关，双击示波器，进行适当调节后，用示波器观察输入波形和输出波形
注意输出波形与输入波形的相位关系
并测量输入波形和输出波形的幅值，计算放大电路的电压放大倍数

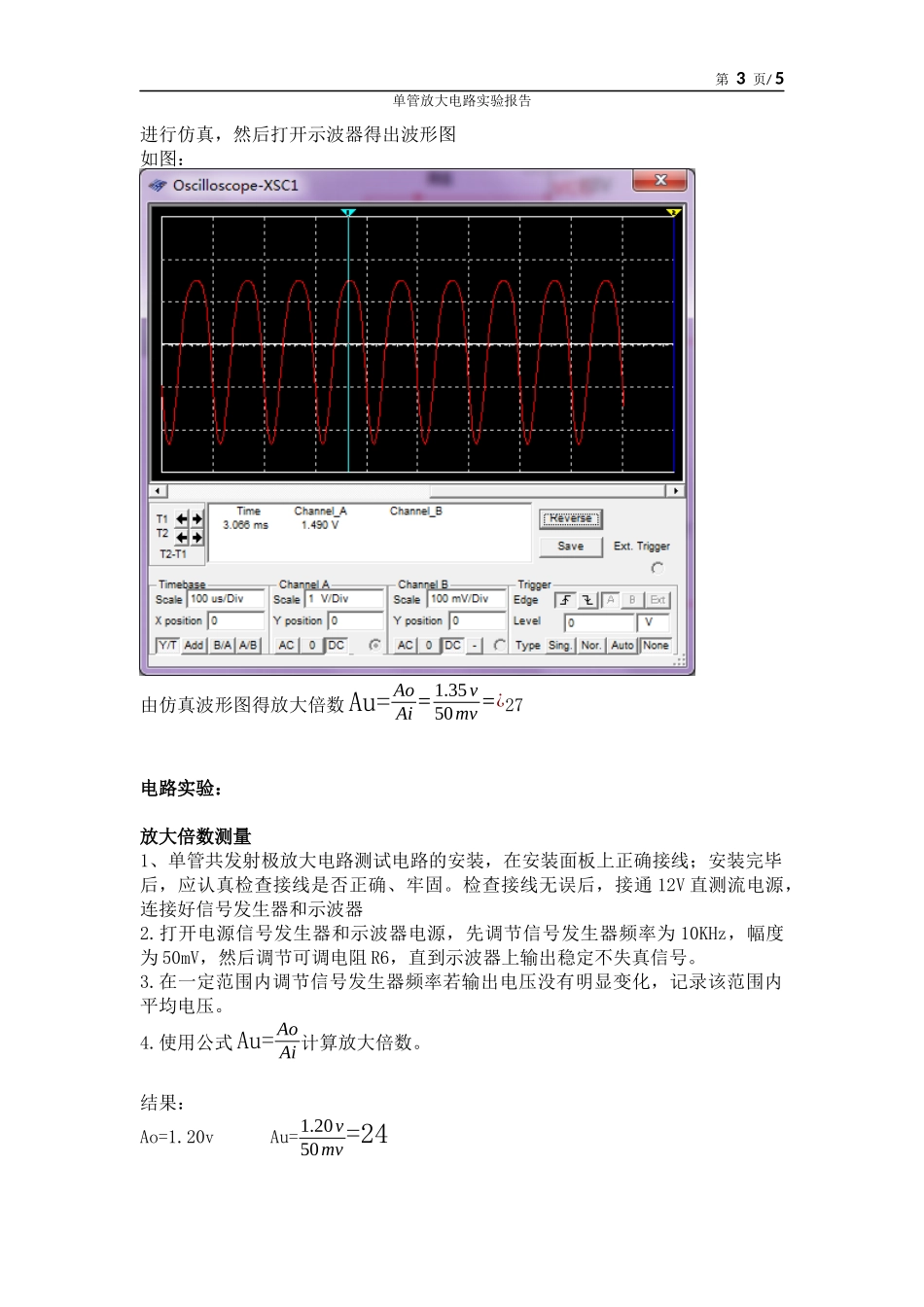

第3页/5单管放大电路实验报告进行仿真，然后打开示波器得出波形图如图：由仿真波形图得放大倍数Au=AoAi=1
35v50mv=¿27电路实验：放大倍数测量1、单管共发射极放大电路测试电路的安装，在安装面板上正确接线；安装完毕后，应认真检查接线是否正确、牢固
检查接线无误后，接通12V直测流电源，连接好信号发生器和示波器2
打开电源信号发生器和示波器电源，先调节信号发生器频率为10KHz，幅度为50mV，然后调节可调
