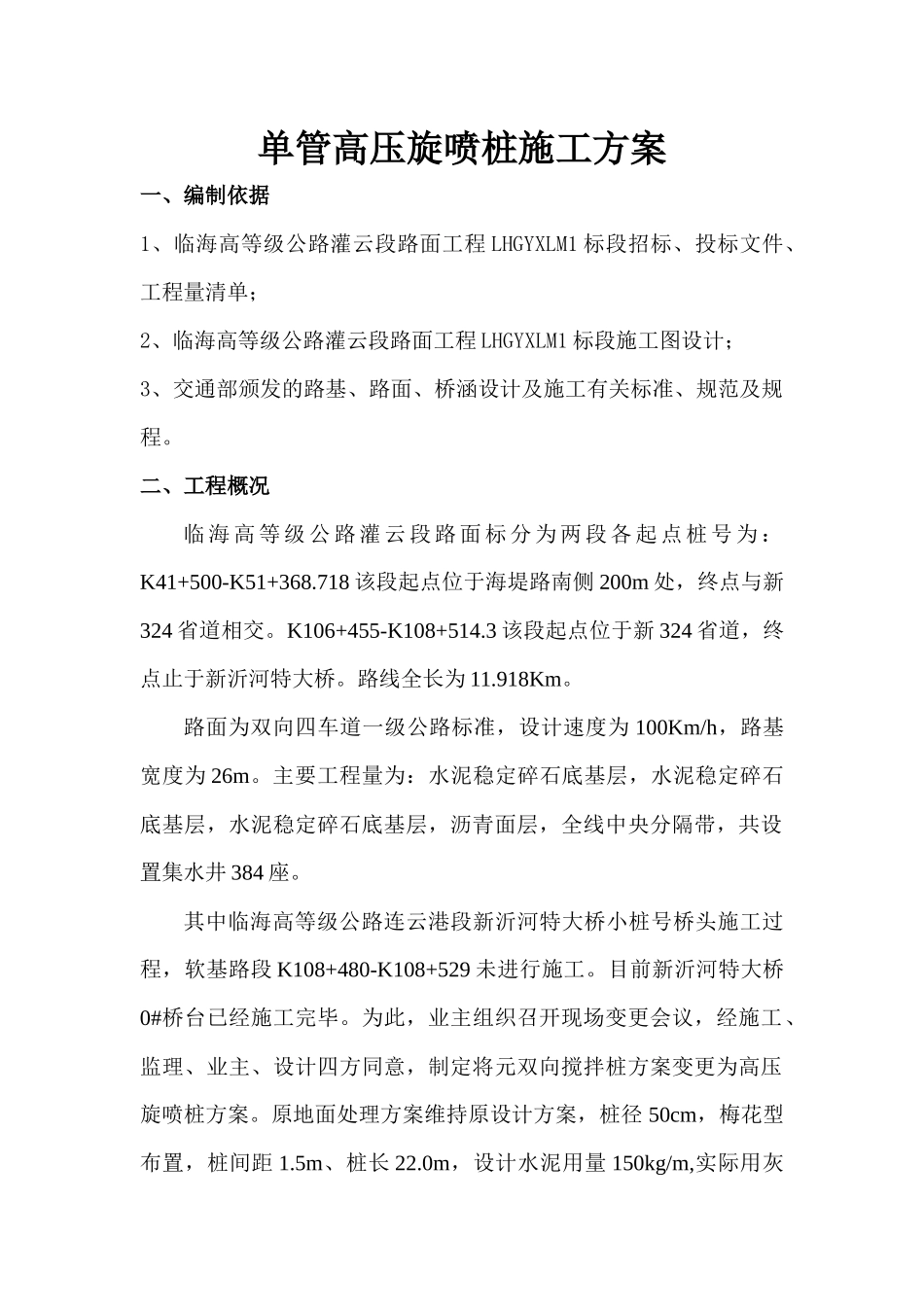

单管高压旋喷桩施工方案一、编制依据1、临海高等级公路灌云段路面工程LHGYXLM1标段招标、投标文件、工程量清单；2、临海高等级公路灌云段路面工程LHGYXLM1标段施工图设计；3、交通部颁发的路基、路面、桥涵设计及施工有关标准、规范及规程。二、工程概况临海高等级公路灌云段路面标分为两段各起点桩号为：K41+500-K51+368.718该段起点位于海堤路南侧200m处，终点与新324省道相交。K106+455-K108+514.3该段起点位于新324省道，终点止于新沂河特大桥。路线全长为11.918Km。路面为双向四车道一级公路标准，设计速度为100Km/h，路基宽度为26m。主要工程量为：水泥稳定碎石底基层，水泥稳定碎石底基层，水泥稳定碎石底基层，沥青面层，全线中央分隔带，共设置集水井384座。其中临海高等级公路连云港段新沂河特大桥小桩号桥头施工过程，软基路段K108+480-K108+529未进行施工。目前新沂河特大桥0#桥台已经施工完毕。为此，业主组织召开现场变更会议，经施工、监理、业主、设计四方同意，制定将元双向搅拌桩方案变更为高压旋喷桩方案。原地面处理方案维持原设计方案，桩径50cm，梅花型布置，桩间距1.5m、桩长22.0m，设计水泥用量150kg/m,实际用灰量按现场试桩情况确定，高压旋喷桩工程量合计18898延米。三、施工组织部署根据本工程的规模和特点，为确保该工程的施工质量、安全及工期，本标段拟定各项计划进行布置。1、施工总平面布置遵循以下原则（1）符合施工条件的场地先进钻机施工，后面逐步完善不能施工场地。（2）合理使用场地，既保证旋喷桩施工能顺利进行，又不多占施工用地。（3）钻机行进线路最短，且施工方便。（4）考虑设备进、退场所需场地，以及材料运输时所需的回车场地。（5）最大限度减轻施工对环境造成的污染。（6）遵守劳动保护、技术安全以及消防法规等有关规定。2、旋喷桩的施工面布置（1）合理安排钻机至相应工作面（并标明施工里程、编制机号，统一安装在指定位置）且保证有足够的施工场地和工程量，避免中途转场或滞工，以免影响工期。（2）避免影响交通、材料运输及交叉施工队作业。（3）保持与其他设施（如电力、供水等）的安全距离3、后台及材料（水泥）布置（1）后台（编制对应机号）与水泥堆放台应避开桩位范围，并不能影响车辆通行。（2）后台与水泥堆放台应连在一起，并搭设防护设施。（3）水泥台应高出自然地面30cm，并在外围挖50cm的排水沟。（4）因所用材料水泥粉尘较大，堆放应离田园区、生活区、居民区及公共场所有一定距离，四周用帆布围蔽。4、施工用电布置（1）由于施工现场外接电箱，外接电线要保证架设，电线接头确保防水防漏电；根据用电规范要求逐级接线，不私拉乱接，保证施工现场临时用电安全，不影响钻机作业及交通。（2）电缆遵照相应规范接驳，尽量布置在场地边缘，以安全且不影响正常施工为宜。5、人员及劳动力配置计划（1）现场主管1名负责全面管理和各项关系协调。（2）现场施工2名负责生产、安全、质量的管理，每日水泥需求提前汇报。（3）资料员1名负责每日的记录表的收集、整理、汇总，桩号上图。（4）单管高压旋喷桩机操作工人约30人。6、单管高压旋喷桩机设备配置计划为保证有效工期，必须按施工场地展布来配备充足的机械设备，投入2台钻机。旋喷钻机主要技术参数如下：（1）要求旋喷加固土体有效直径不小于50cm；（2）喷射注浆压力不小于20MPa;（3）旋喷提升速度20～25cm/min;（4）注浆管旋转速度18～25rpm;（5）水泥土桩固结体28天单轴抗压强度标准值≥2MPa;（6）水泥土桩固结体28天单轴抗压要求不小于250KN；;具体技术参数可根据现场试桩情况确定。四、施工准备工作1、水泥送检将要进场使用的水泥等材料送至当地有CMA质认证的建材质监部门检验，同时材料应具备出厂合格证、生产日期、批号等。材料必须经检验合格后方可投入使用。作好水泥供应计划。2、桩位放样根据测量点准确放好桩位，并复检，做好桩位定点标记。3、试桩及试桩段的施工在正式施打旋喷桩前，为更加熟悉本地块的地层物理力学性能，掌握更准确的施工参数，必须进行试桩。拟安排每台钻机试桩1根。主要是确定提升速度、地层变化、喷浆量大小、桩的深度、成桩时间，...
