单面支模方案VIP免费

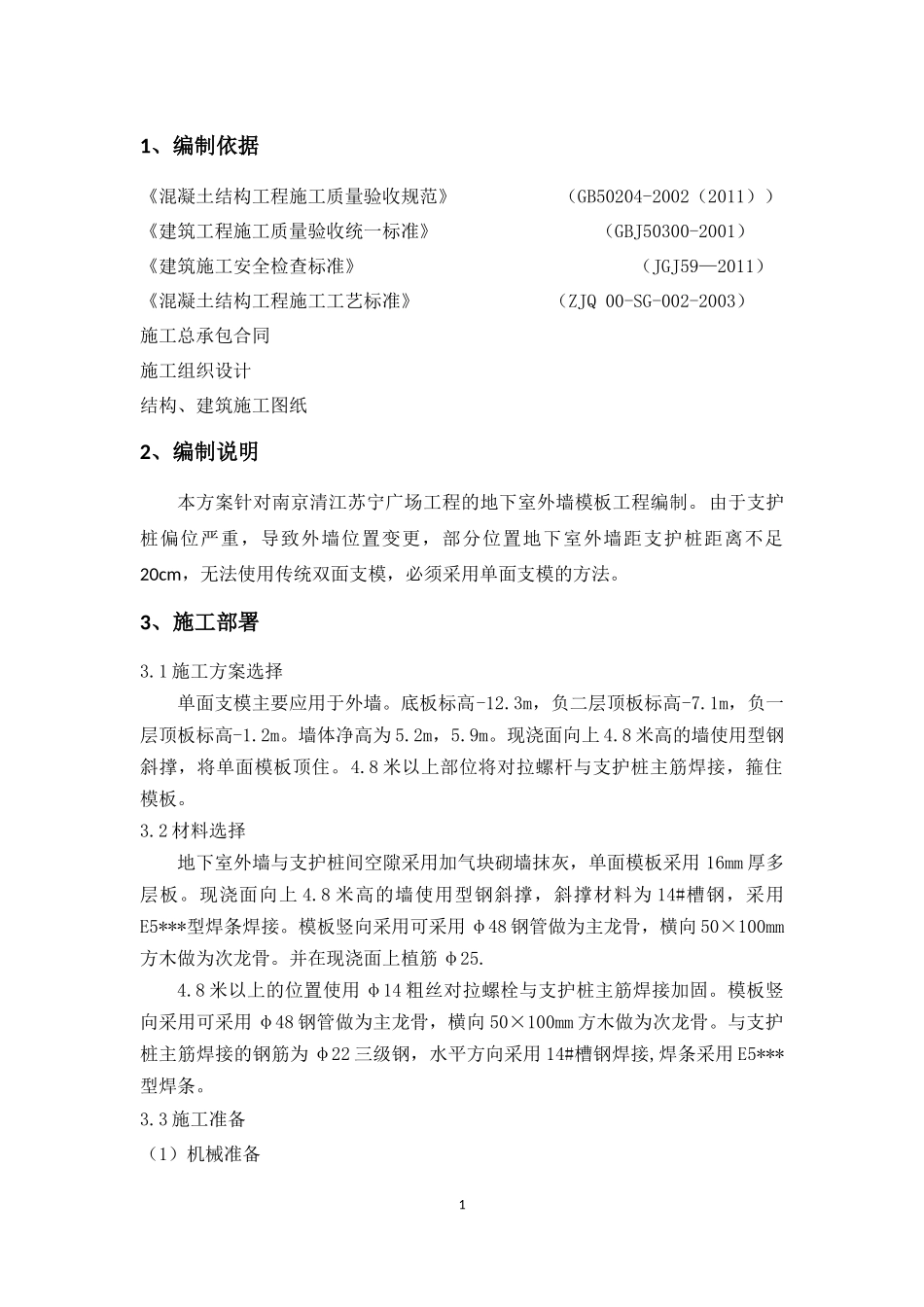

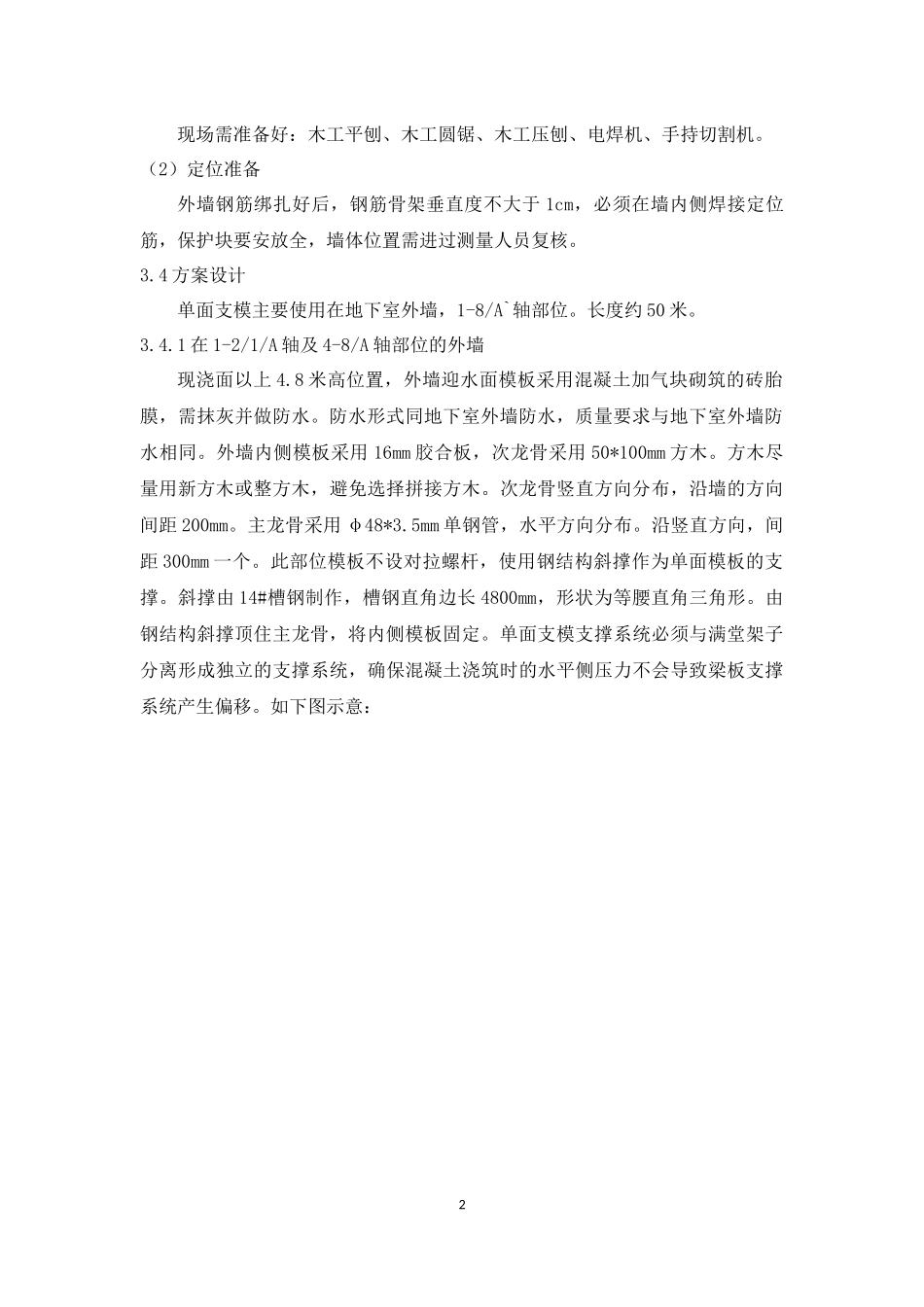

1、编制依据《混凝土结构工程施工质量验收规范》（GB50204-2002（2011））《建筑工程施工质量验收统一标准》（GBJ50300-2001）《建筑施工安全检查标准》（JGJ59—2011）《混凝土结构工程施工工艺标准》（ZJQ00-SG-002-2003）施工总承包合同施工组织设计结构、建筑施工图纸2、编制说明本方案针对南京清江苏宁广场工程的地下室外墙模板工程编制。由于支护桩偏位严重，导致外墙位置变更，部分位置地下室外墙距支护桩距离不足20cm，无法使用传统双面支模，必须采用单面支模的方法。3、施工部署3.1施工方案选择单面支模主要应用于外墙。底板标高-12.3m，负二层顶板标高-7.1m，负一层顶板标高-1.2m。墙体净高为5.2m，5.9m。现浇面向上4.8米高的墙使用型钢斜撑，将单面模板顶住。4.8米以上部位将对拉螺杆与支护桩主筋焊接，箍住模板。3.2材料选择地下室外墙与支护桩间空隙采用加气块砌墙抹灰，单面模板采用16mm厚多层板。现浇面向上4.8米高的墙使用型钢斜撑，斜撑材料为14#槽钢，采用E5***型焊条焊接。模板竖向采用可采用φ48钢管做为主龙骨，横向50×100mm方木做为次龙骨。并在现浇面上植筋φ25.4.8米以上的位置使用φ14粗丝对拉螺栓与支护桩主筋焊接加固。模板竖向采用可采用φ48钢管做为主龙骨，横向50×100mm方木做为次龙骨。与支护桩主筋焊接的钢筋为φ22三级钢，水平方向采用14#槽钢焊接,焊条采用E5***型焊条。3.3施工准备（1）机械准备1现场需准备好：木工平刨、木工圆锯、木工压刨、电焊机、手持切割机。（2）定位准备外墙钢筋绑扎好后，钢筋骨架垂直度不大于1cm，必须在墙内侧焊接定位筋，保护块要安放全，墙体位置需进过测量人员复核。3.4方案设计单面支模主要使用在地下室外墙，1-8/A`轴部位。长度约50米。3.4.1在1-2/1/A轴及4-8/A轴部位的外墙现浇面以上4.8米高位置，外墙迎水面模板采用混凝土加气块砌筑的砖胎膜，需抹灰并做防水。防水形式同地下室外墙防水，质量要求与地下室外墙防水相同。外墙内侧模板采用16mm胶合板，次龙骨采用50*100mm方木。方木尽量用新方木或整方木，避免选择拼接方木。次龙骨竖直方向分布，沿墙的方向间距200mm。主龙骨采用φ48*3.5mm单钢管，水平方向分布。沿竖直方向，间距300mm一个。此部位模板不设对拉螺杆，使用钢结构斜撑作为单面模板的支撑。斜撑由14#槽钢制作，槽钢直角边长4800mm，形状为等腰直角三角形。由钢结构斜撑顶住主龙骨，将内侧模板固定。单面支模支撑系统必须与满堂架子分离形成独立的支撑系统，确保混凝土浇筑时的水平侧压力不会导致梁板支撑系统产生偏移。如下图示意：23.4.2在2/1-4/A轴部位的外墙此部位有汽车坡道，在标高-5.350米处有一现浇板。负二层墙体净高6.95米。负一层墙体净高4.15米。在负二层位置使用的钢结构斜撑由14#槽钢制作，槽钢直角边长6600mm，形状为等腰直角三角形。外墙内侧模板采用16mm胶合板，次龙骨采用50*100mm方木。方木尽量用新方木或整方木，避免选择拼接方木。次龙骨竖直方向分布，沿墙的方向间距200mm。主龙骨采用φ48*3.5mm单钢管，水平方向分布。沿竖直方向，间距300mm一个。此部位模板不设对拉螺杆，由钢结构斜撑顶住主龙骨，将内侧模板固定。如下图示意：3标高-5.350米至-1.200（顶板），墙体净高4.15米，主次楞的材料及布置同负二层单面支模部位，槽钢直角边长3750，形状为等腰直角三角形。如下图示意：43.4.2钢结构斜撑顶标高以上位置此部位模板处于墙顶，受混凝土侧压力较小，将支护桩保护层剥除后路出主筋，将止水螺杆与支护桩主筋焊接，箍住模板。外墙内侧模板采用16mm胶合板，次龙骨采用50*100mm方木，竖直方向分布，沿墙的方向，间距200mm；主龙骨采用φ48双钢管，水平方向布置，间距400mm。对拉螺杆采用φ14止水螺杆，间距400*400mm。用山型卡与双螺母将主龙骨箍死。如下图示意：在负二层外墙，墙净高度5.2m，型钢斜撑4.8米，上部0.4米高采用此做法，设一道螺杆。5在负一层外墙，墙净高度5.9m，型钢斜撑4.8米，上部1.1米高采用此做法，设二道螺杆。3.5施工要点3.5.1钢结构斜撑施工（1）墙钢筋绑扎前，需在外墙与支护桩空隙之间砌筑水泥加气块，并需抹灰。垂直度不大于15mm，平整度不...
