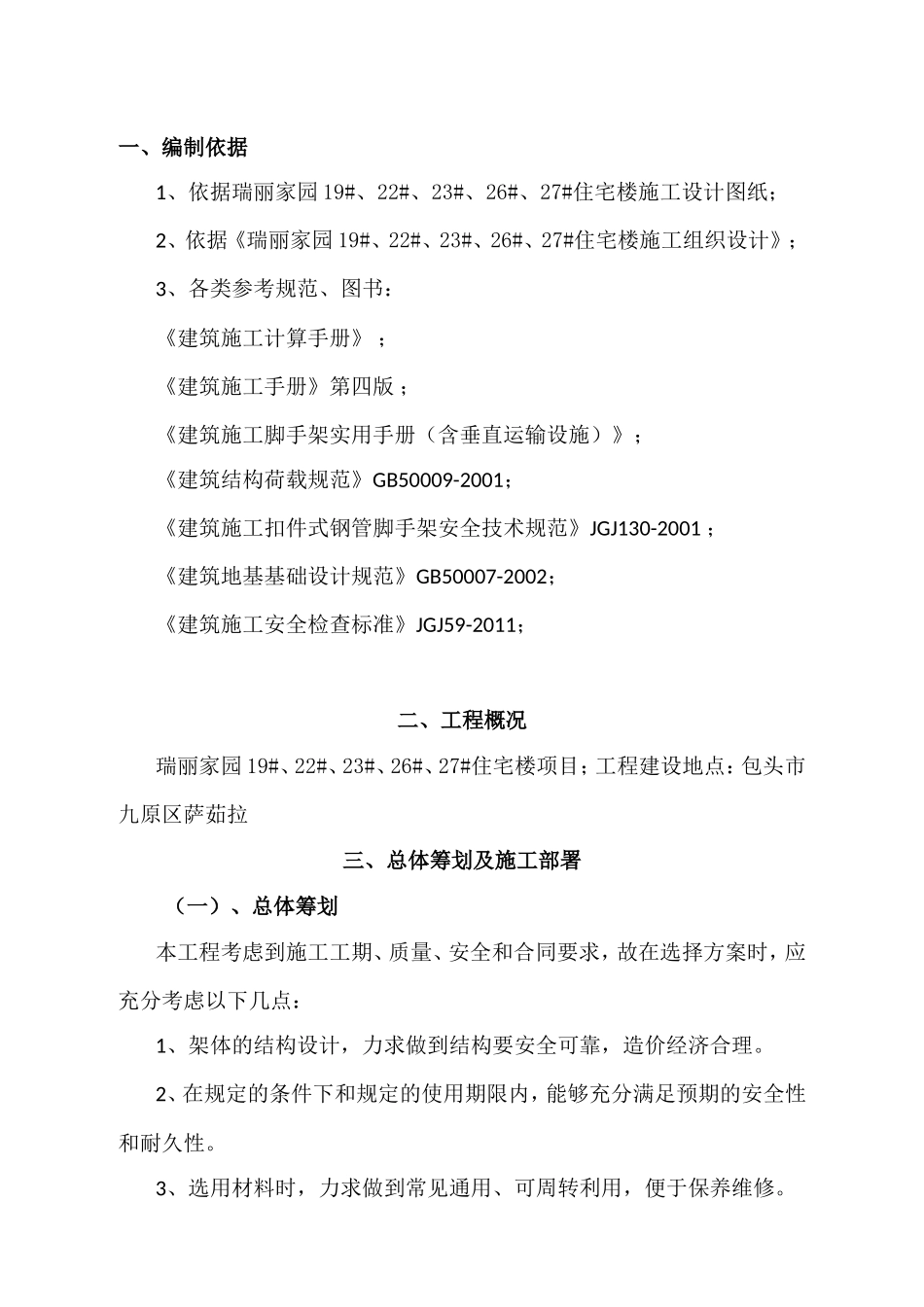

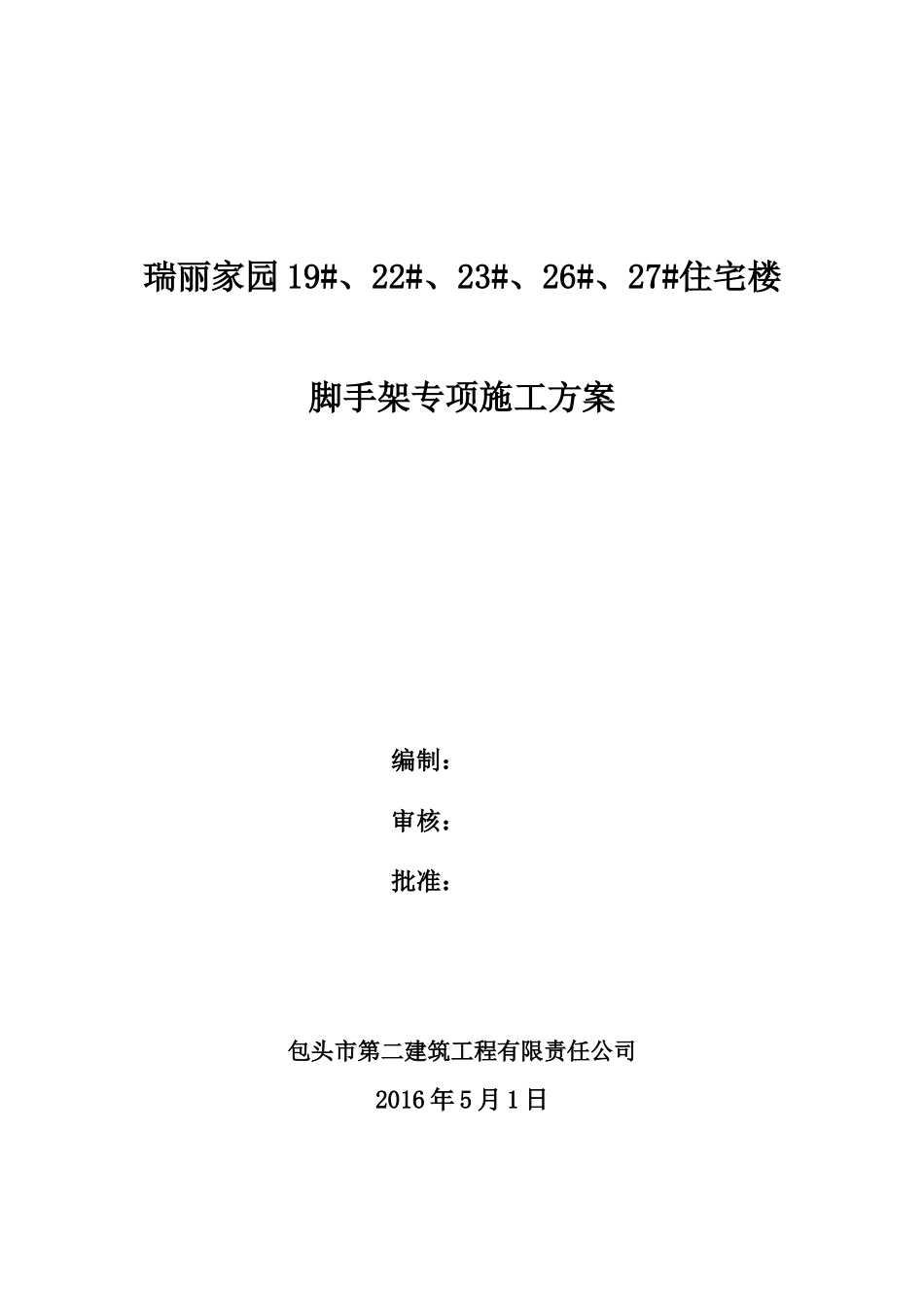

瑞丽家园19#、22#、23#、26#、27#住宅楼脚手架专项施工方案编制：审核：批准：包头市第二建筑工程有限责任公司2016年5月1日一、编制依据1、依据瑞丽家园19#、22#、23#、26#、27#住宅楼施工设计图纸；2、依据《瑞丽家园19#、22#、23#、26#、27#住宅楼施工组织设计》；3、各类参考规范、图书：《建筑施工计算手册》；《建筑施工手册》第四版；《建筑施工脚手架实用手册（含垂直运输设施）》；《建筑结构荷载规范》GB50009-2001；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；《建筑地基基础设计规范》GB50007-2002；《建筑施工安全检查标准》JGJ59-2011；二、工程概况瑞丽家园19#、22#、23#、26#、27#住宅楼项目；工程建设地点：包头市九原区萨茹拉三、总体筹划及施工部署（一）、总体筹划本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JCJ59-2011等检查标准要求，要符合相关文明标化工地的有关标准。6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：单排落地式钢管脚手架（二）、安全领导小组搭设过程中，因处在施工高峰期，各施工班组在交叉作业中，故应加强安全监控力度，现场设定若干名安全监控员。水平和垂直材料运输必须设置临时警戒区域，用红白三角小旗围栏。谨防非施工人员进入。同时成立以项目经理为组长的安全领导小组以加强现场安全防护工作。四、搭设流程及施工工艺单排落地式钢管脚手架单排落地式钢管脚手架搭设的工艺流程为：场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用记号笔点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层脚手架过程中，沿四周每框格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。搭设参数表：搭设参数钢管落地脚手架立杆横向间距或排距lb(m)1.5立杆纵向间距或跨距la(m)1.2立杆步距h(m)1.5脚手架计算高度H(m)20连墙件设置二步三跨，钢管卡扣1、地基基础本工程脚手架地基础部位应在回填土完后夯实，地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书）。2、立杆设置立杆采用对接接头连接，立杆与大横杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm，采用搭接连接时，搭接部位结扎不少于2道。上部单立杆与下部立杆交接处，采用一对一接连接。主立杆与辅立杆采用旋转扣件连接，扣件数量不应少于2个。立杆底部应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。立杆的垂直偏差应控制在不大于架高的1/400。3、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距按上表步距取值，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm左右。(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。脚手架外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。4、脚手板、脚手片的铺设要求(1)在每栋第一层铺设脚手板，脚手架立杆与结构层之间均应满铺设木板，无...
