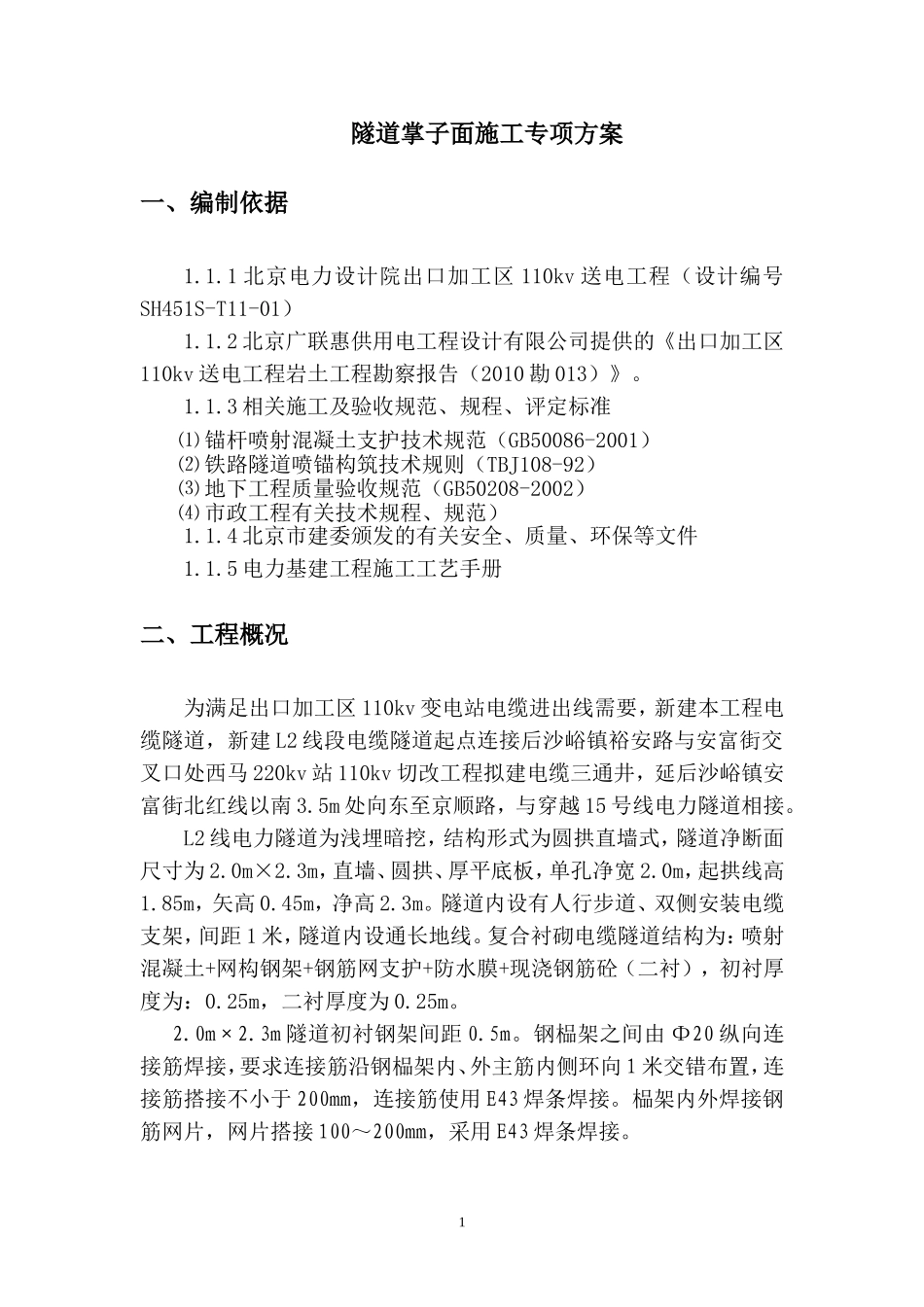

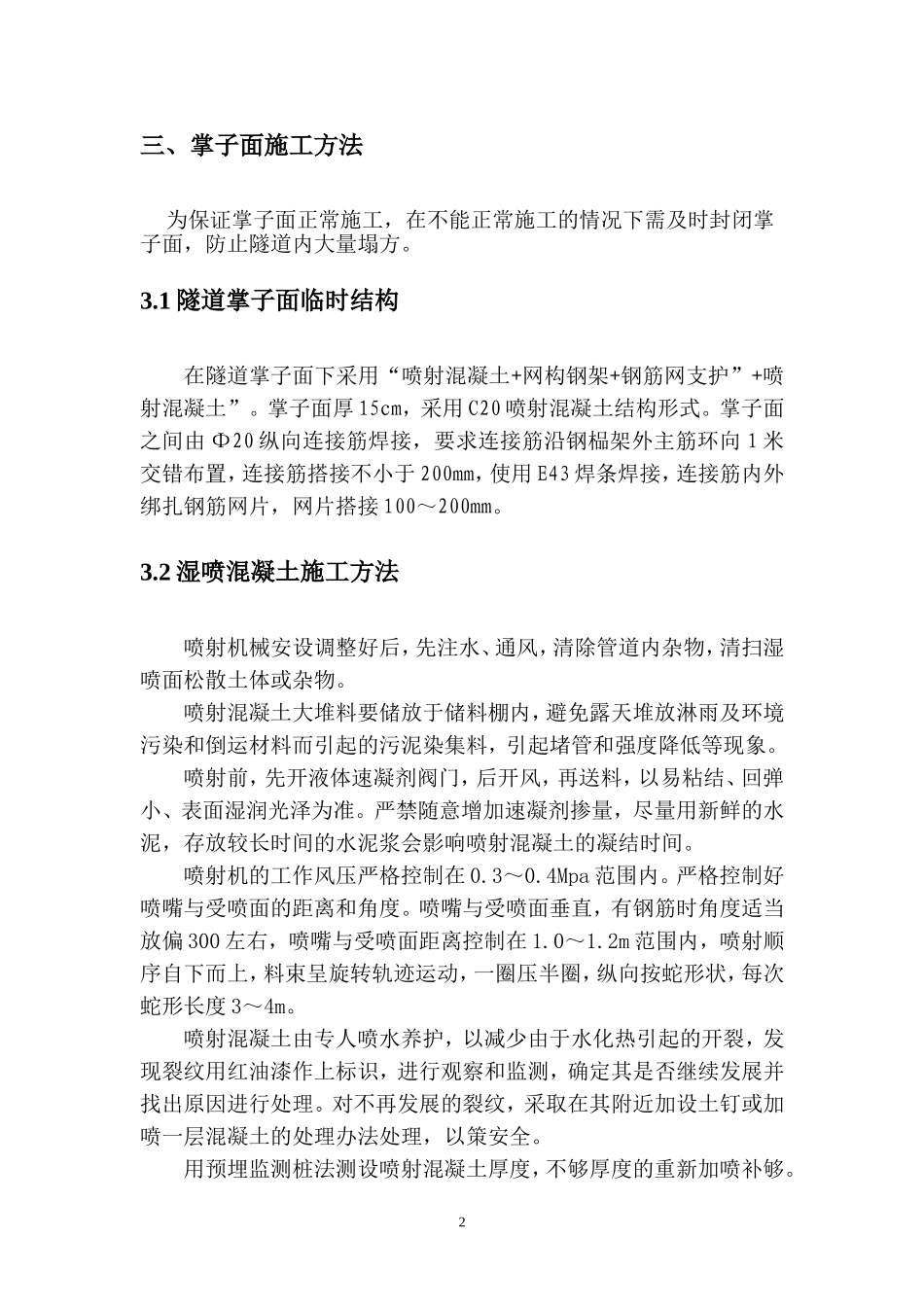

隧道掌子面施工专项方案一、编制依据1.1.1北京电力设计院出口加工区110kv送电工程（设计编号SH451S-T11-01）1.1.2北京广联惠供用电工程设计有限公司提供的《出口加工区110kv送电工程岩土工程勘察报告（2010勘013）》。1.1.3相关施工及验收规范、规程、评定标准⑴锚杆喷射混凝土支护技术规范（GB50086-2001）⑵铁路隧道喷锚构筑技术规则（TBJ108-92）⑶地下工程质量验收规范（GB50208-2002）⑷市政工程有关技术规程、规范）1.1.4北京市建委颁发的有关安全、质量、环保等文件1.1.5电力基建工程施工工艺手册二、工程概况为满足出口加工区110kv变电站电缆进出线需要，新建本工程电缆隧道，新建L2线段电缆隧道起点连接后沙峪镇裕安路与安富街交叉口处西马220kv站110kv切改工程拟建电缆三通井，延后沙峪镇安富街北红线以南3.5m处向东至京顺路，与穿越15号线电力隧道相接。L2线电力隧道为浅埋暗挖，结构形式为圆拱直墙式，隧道净断面尺寸为2.0m×2.3m，直墙、圆拱、厚平底板，单孔净宽2.0m，起拱线高1.85m，矢高0.45m，净高2.3m。隧道内设有人行步道、双侧安装电缆支架，间距1米，隧道内设通长地线。复合衬砌电缆隧道结构为：喷射混凝土+网构钢架+钢筋网支护+防水膜+现浇钢筋砼（二衬），初衬厚度为：0.25m，二衬厚度为0.25m。2.0m×2.3m隧道初衬钢架间距0.5m。钢榀架之间由Φ20纵向连接筋焊接，要求连接筋沿钢榀架内、外主筋内侧环向1米交错布置，连接筋搭接不小于200mm，连接筋使用E43焊条焊接。榀架内外焊接钢筋网片，网片搭接100～200mm，采用E43焊条焊接。1三、掌子面施工方法为保证掌子面正常施工，在不能正常施工的情况下需及时封闭掌子面，防止隧道内大量塌方。3.1隧道掌子面临时结构在隧道掌子面下采用“喷射混凝土+网构钢架+钢筋网支护”+喷射混凝土”。掌子面厚15cm，采用C20喷射混凝土结构形式。掌子面之间由Φ20纵向连接筋焊接，要求连接筋沿钢榀架外主筋环向1米交错布置，连接筋搭接不小于200mm，使用E43焊条焊接，连接筋内外绑扎钢筋网片，网片搭接100～200mm。3.2湿喷混凝土施工方法喷射机械安设调整好后，先注水、通风，清除管道内杂物，清扫湿喷面松散土体或杂物。喷射混凝土大堆料要储放于储料棚内，避免露天堆放淋雨及环境污染和倒运材料而引起的污泥染集料，引起堵管和强度降低等现象。喷射前，先开液体速凝剂阀门，后开风，再送料，以易粘结、回弹小、表面湿润光泽为准。严禁随意增加速凝剂掺量，尽量用新鲜的水泥，存放较长时间的水泥浆会影响喷射混凝土的凝结时间。喷射机的工作风压严格控制在0.3～0.4Mpa范围内。严格控制好喷嘴与受喷面的距离和角度。喷嘴与受喷面垂直，有钢筋时角度适当放偏300左右，喷嘴与受喷面距离控制在1.0～1.2m范围内，喷射顺序自下而上，料束呈旋转轨迹运动，一圈压半圈，纵向按蛇形状，每次蛇形长度3～4m。喷射混凝土由专人喷水养护，以减少由于水化热引起的开裂，发现裂纹用红油漆作上标识，进行观察和监测，确定其是否继续发展并找出原因进行处理。对不再发展的裂纹，采取在其附近加设土钉或加喷一层混凝土的处理办法处理，以策安全。用预埋监测桩法测设喷射混凝土厚度，不够厚度的重新加喷补够。2试验室负责优选喷射混凝土配合比和施工控制。施工中按配合比称料拌合，严格控制外加剂的掺量，确保喷射混凝土强度符合要求。四、安全措施1、加强宣传教育工作，强化全员安全意识，建立安全保证体系，使安全管理制度化，教育经常化。2、在安排、检查、落实施工任务的同时，必须兼顾和保证安全工作，把安全工作贯穿于施工全过程。3、坚持定期的安全教育和检查制度，设立安全监督岗，支持和发挥群专结合的作用。4、隧道施工人员到达工作地点后，负责人应首先组织大家分头检查工作面、机具设施是否处于安全状态，详细检查围岩及初期支护是否有变化，顶板和两帮是否稳定。五、文明施工严格按照“集中施工、快速施工、文明施工”的十二字方针，精心组织，合理安排，实现文明工地建设活动。加强施工人员文明施工意识，组织学习文明施工条例及有关常识，进行上岗教育，讲职业道德、扬行业新风。1、对进场施工的队伍签订文明施工，建立健全岗位责...
