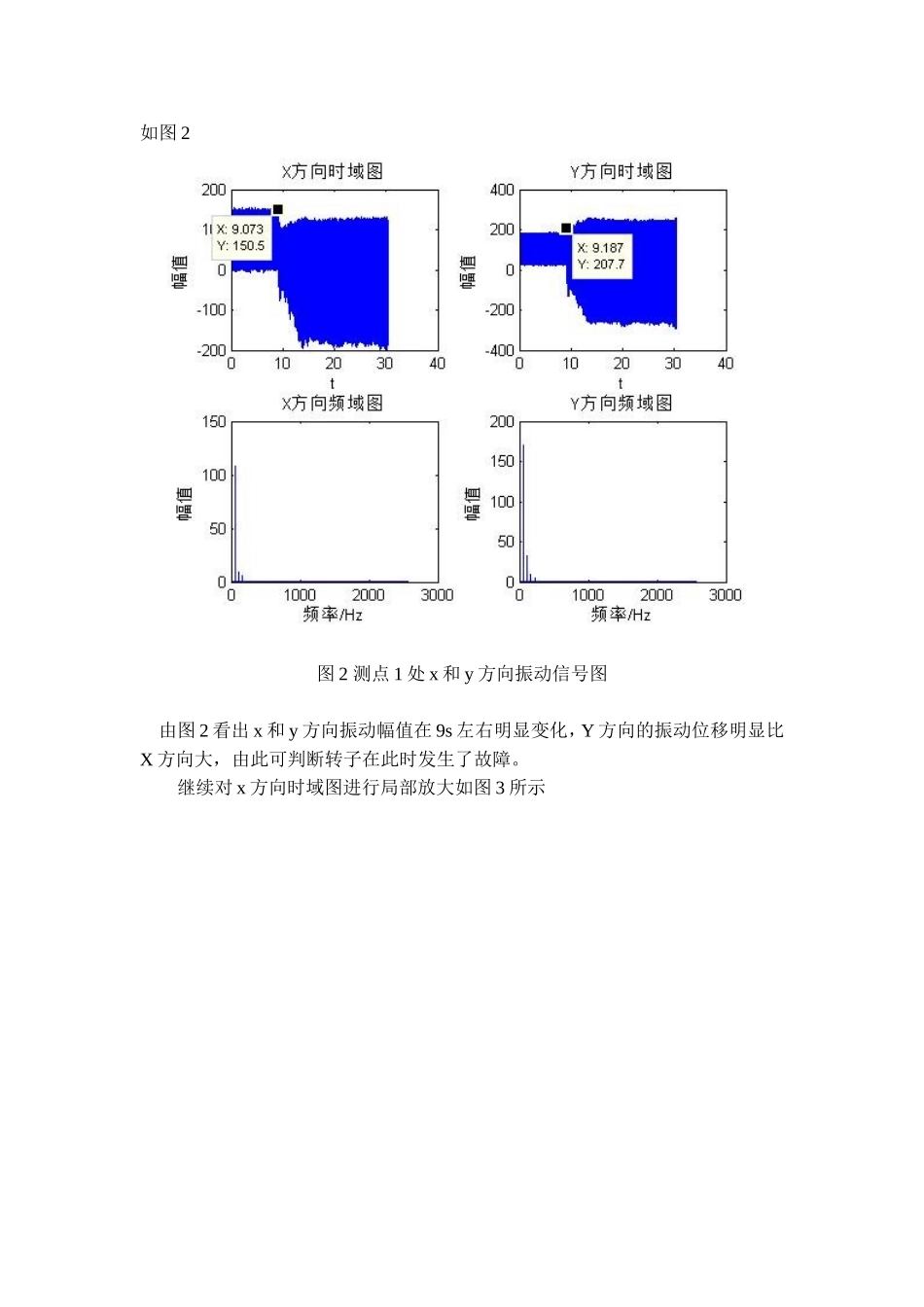

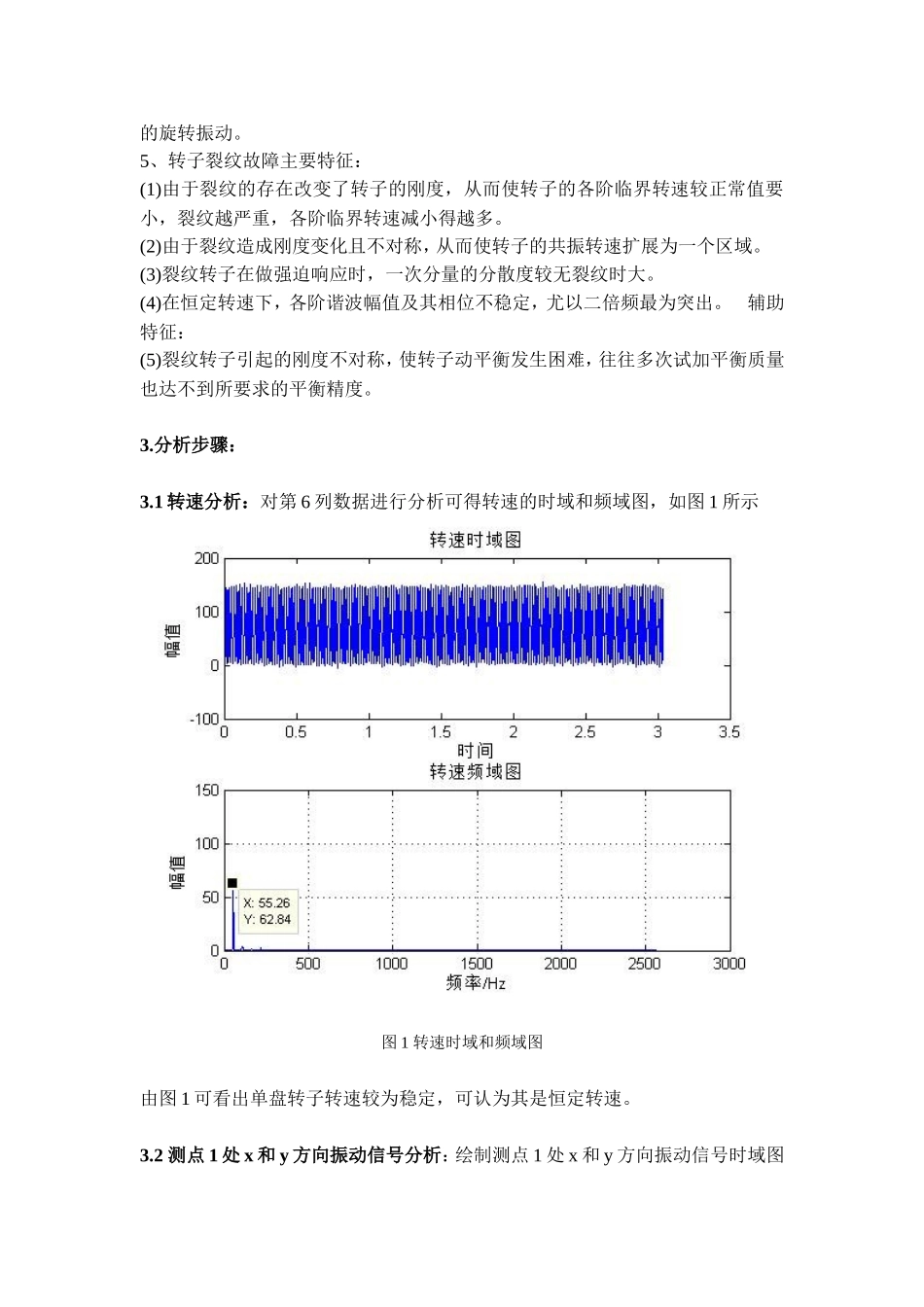

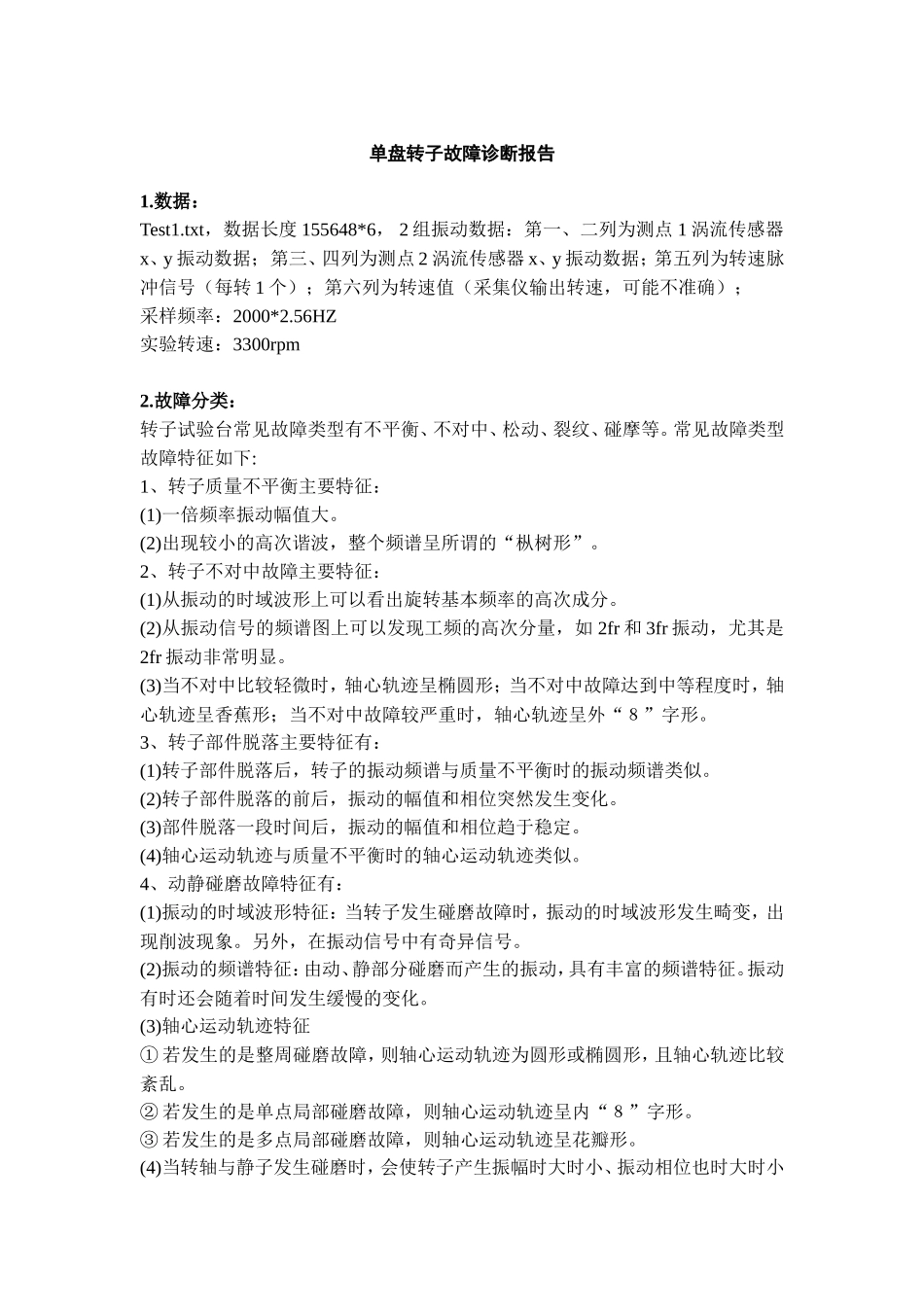

单盘转子故障诊断报告1.数据：Test1.txt，数据长度155648*6，2组振动数据：第一、二列为测点1涡流传感器x、y振动数据；第三、四列为测点2涡流传感器x、y振动数据；第五列为转速脉冲信号（每转1个）；第六列为转速值（采集仪输出转速，可能不准确）；采样频率：2000*2.56HZ实验转速：3300rpm2.故障分类：转子试验台常见故障类型有不平衡、不对中、松动、裂纹、碰摩等。常见故障类型故障特征如下:1、转子质量不平衡主要特征：(1)一倍频率振动幅值大。(2)出现较小的高次谐波，整个频谱呈所谓的“枞树形”。2、转子不对中故障主要特征：(1)从振动的时域波形上可以看出旋转基本频率的高次成分。(2)从振动信号的频谱图上可以发现工频的高次分量，如2fr和3fr振动，尤其是2fr振动非常明显。(3)当不对中比较轻微时，轴心轨迹呈椭圆形；当不对中故障达到中等程度时，轴心轨迹呈香蕉形；当不对中故障较严重时，轴心轨迹呈外“８”字形。3、转子部件脱落主要特征有：(1)转子部件脱落后，转子的振动频谱与质量不平衡时的振动频谱类似。(2)转子部件脱落的前后，振动的幅值和相位突然发生变化。(3)部件脱落一段时间后，振动的幅值和相位趋于稳定。(4)轴心运动轨迹与质量不平衡时的轴心运动轨迹类似。4、动静碰磨故障特征有：(1)振动的时域波形特征：当转子发生碰磨故障时，振动的时域波形发生畸变，出现削波现象。另外，在振动信号中有奇异信号。(2)振动的频谱特征：由动、静部分碰磨而产生的振动，具有丰富的频谱特征。振动有时还会随着时间发生缓慢的变化。(3)轴心运动轨迹特征①若发生的是整周碰磨故障，则轴心运动轨迹为圆形或椭圆形，且轴心轨迹比较紊乱。②若发生的是单点局部碰磨故障，则轴心运动轨迹呈内“８”字形。③若发生的是多点局部碰磨故障，则轴心运动轨迹呈花瓣形。(4)当转轴与静子发生碰磨时，会使转子产生振幅时大时小、振动相位也时大时小的旋转振动。5、转子裂纹故障主要特征：(1)由于裂纹的存在改变了转子的刚度，从而使转子的各阶临界转速较正常值要小，裂纹越严重，各阶临界转速减小得越多。(2)由于裂纹造成刚度变化且不对称，从而使转子的共振转速扩展为一个区域。(3)裂纹转子在做强迫响应时，一次分量的分散度较无裂纹时大。(4)在恒定转速下，各阶谐波幅值及其相位不稳定，尤以二倍频最为突出。辅助特征：(5)裂纹转子引起的刚度不对称，使转子动平衡发生困难，往往多次试加平衡质量也达不到所要求的平衡精度。3.分析步骤：3.1转速分析：对第6列数据进行分析可得转速的时域和频域图，如图1所示图1转速时域和频域图由图1可看出单盘转子转速较为稳定，可认为其是恒定转速。3.2测点1处x和y方向振动信号分析：绘制测点1处x和y方向振动信号时域图如图2图2测点1处x和y方向振动信号图由图2看出x和y方向振动幅值在9s左右明显变化，Y方向的振动位移明显比X方向大，由此可判断转子在此时发生了故障。继续对x方向时域图进行局部放大如图3所示图3x方向时域局部放大图由图可看出x方向时域波形产生了削波现象，由前文所列故障现象可初步判断该故障为碰摩。3.3轴心轨迹分析（故障前和故障后）：前文得出9s左右发生故障，因此首先对9s前转子正常转动的轴心轨迹进行分析，轨迹图如图4，大致为一椭圆形。图4,故障前轴心轨迹此后继续对故障发生后的轴心轨迹进行分析，如图5，轨迹呈内八字形，进一步确定产生的故障为碰磨，且为单点局部碰磨。结论：通过对单盘转子转速、x和y方向振动信号的时域及频域的分析，得知其时域波形出现削波现象；此后对转子故障前后轴心轨迹进行分析，其轴心轨迹呈内8字形态，最终判断出故障类型为恒定转速下的单点碰磨。附matlab程序程序1（对单盘转子的转速分析）fid=fopen('wk.txt','r');A=fscanf(fid,'%f',[6,inf]);fclose(fid);N1=155648;wk1data=A(1,1:N1);%取第6列元素wk1data=wk1data-mean(wk1data);%去掉直流分量wk1data=wk1data(1:1:N1);%每个十个点去一个数N=N1/10;wk1=wk1data(1:N);%取得数新组成的矩阵n=0:N-1;fs=5120;t=n/fs;subplot(2,1,1),plot(t,wk1);title('转速时域图');xlabel('时间');ylabel('幅值');y=fft(wk1data,N);%fft变换mag=abs(y)*2/N...
