单片机部分习题答案VIP专享VIP免费

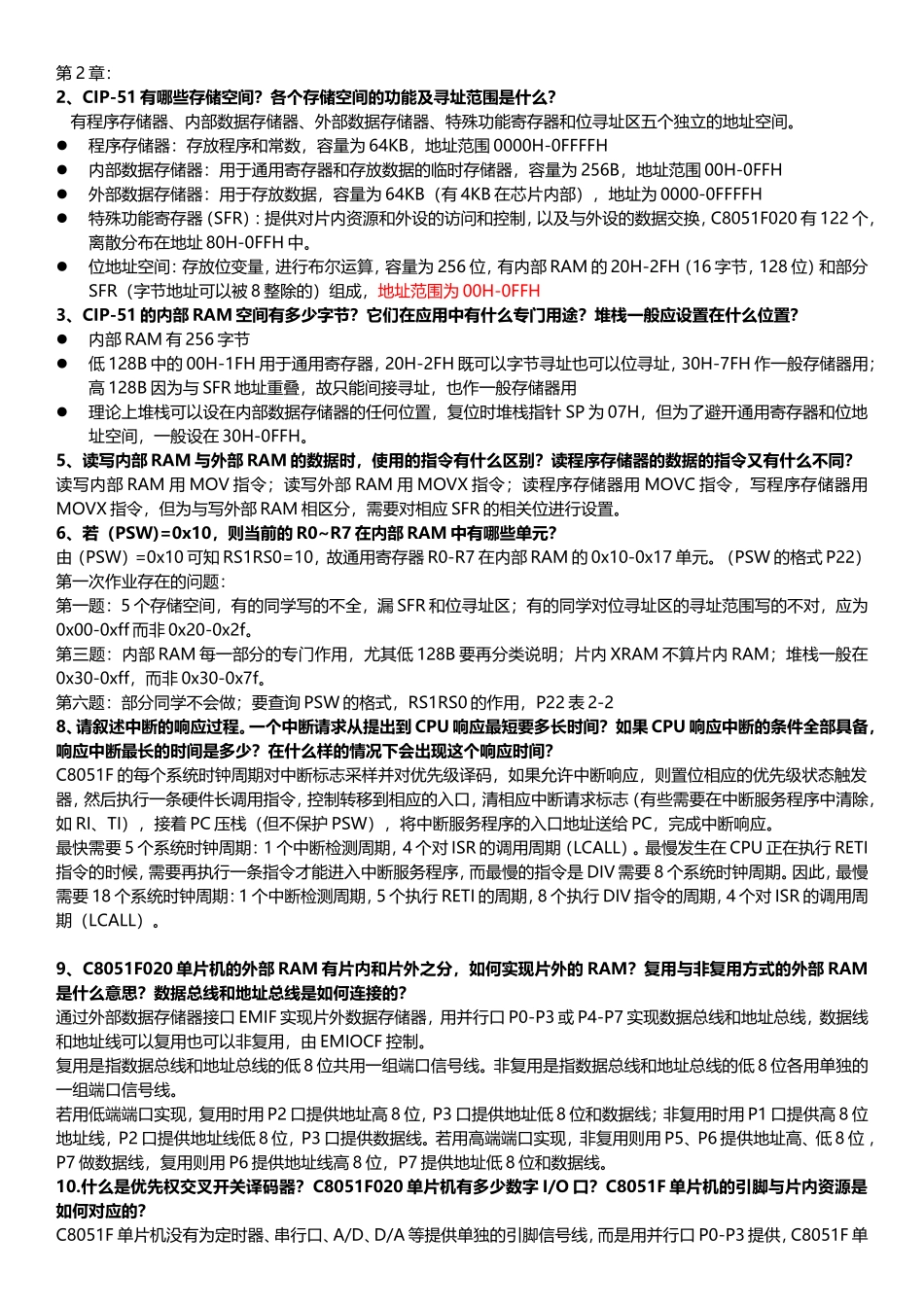

第2章：2、CIP-51有哪些存储空间？各个存储空间的功能及寻址范围是什么？有程序存储器、内部数据存储器、外部数据存储器、特殊功能寄存器和位寻址区五个独立的地址空间。程序存储器：存放程序和常数，容量为64KB，地址范围0000H-0FFFFH内部数据存储器：用于通用寄存器和存放数据的临时存储器，容量为256B，地址范围00H-0FFH外部数据存储器：用于存放数据，容量为64KB（有4KB在芯片内部），地址为0000-0FFFFH特殊功能寄存器（SFR）：提供对片内资源和外设的访问和控制，以及与外设的数据交换，C8051F020有122个，离散分布在地址80H-0FFH中。位地址空间：存放位变量，进行布尔运算，容量为256位，有内部RAM的20H-2FH（16字节，128位）和部分SFR（字节地址可以被8整除的）组成，地址范围为00H-0FFH3、CIP-51的内部RAM空间有多少字节？它们在应用中有什么专门用途？堆栈一般应设置在什么位置？内部RAM有256字节低128B中的00H-1FH用于通用寄存器，20H-2FH既可以字节寻址也可以位寻址，30H-7FH作一般存储器用；高128B因为与SFR地址重叠，故只能间接寻址，也作一般存储器用理论上堆栈可以设在内部数据存储器的任何位置，复位时堆栈指针SP为07H，但为了避开通用寄存器和位地址空间，一般设在30H-0FFH。5、读写内部RAM与外部RAM的数据时，使用的指令有什么区别？读程序存储器的数据的指令又有什么不同？读写内部RAM用MOV指令；读写外部RAM用MOVX指令；读程序存储器用MOVC指令，写程序存储器用MOVX指令，但为与写外部RAM相区分，需要对相应SFR的相关位进行设置。6、若（PSW)=0x10，则当前的R0~R7在内部RAM中有哪些单元？由（PSW）=0x10可知RS1RS0=10，故通用寄存器R0-R7在内部RAM的0x10-0x17单元。（PSW的格式P22）第一次作业存在的问题：第一题：5个存储空间，有的同学写的不全，漏SFR和位寻址区；有的同学对位寻址区的寻址范围写的不对，应为0x00-0xff而非0x20-0x2f。第三题：内部RAM每一部分的专门作用，尤其低128B要再分类说明；片内XRAM不算片内RAM；堆栈一般在0x30-0xff，而非0x30-0x7f。第六题：部分同学不会做；要查询PSW的格式，RS1RS0的作用，P22表2-28、请叙述中断的响应过程。一个中断请求从提出到CPU响应最短要多长时间？如果CPU响应中断的条件全部具备，响应中断最长的时间是多少？在什么样的情况下会出现这个响应时间？C8051F的每个系统时钟周期对中断标志采样并对优先级译码，如果允许中断响应，则置位相应的优先级状态触发器，然后执行一条硬件长调用指令，控制转移到相应的入口，清相应中断请求标志（有些需要在中断服务程序中清除，如RI、TI），接着PC压栈（但不保护PSW），将中断服务程序的入口地址送给PC，完成中断响应。最快需要5个系统时钟周期：1个中断检测周期，4个对ISR的调用周期（LCALL）。最慢发生在CPU正在执行RETI指令的时候，需要再执行一条指令才能进入中断服务程序，而最慢的指令是DIV需要8个系统时钟周期。因此，最慢需要18个系统时钟周期：1个中断检测周期，5个执行RETI的周期，8个执行DIV指令的周期，4个对ISR的调用周期（LCALL）。9、C8051F020单片机的外部RAM有片内和片外之分，如何实现片外的RAM？复用与非复用方式的外部RAM是什么意思？数据总线和地址总线是如何连接的？通过外部数据存储器接口EMIF实现片外数据存储器，用并行口P0-P3或P4-P7实现数据总线和地址总线，数据线和地址线可以复用也可以非复用，由EMIOCF控制。复用是指数据总线和地址总线的低8位共用一组端口信号线。非复用是指数据总线和地址总线的低8位各用单独的一组端口信号线。若用低端端口实现，复用时用P2口提供地址高8位，P3口提供地址低8位和数据线；非复用时用P1口提供高8位地址线，P2口提供地址线低8位，P3口提供数据线。若用高端端口实现，非复用则用P5、P6提供地址高、低8位，P7做数据线，复用则用P6提供地址线高8位，P7提供地址低8位和数据线。10.什么是优先权交叉开关译码器？C8051F020单片机有多少数字I/O口？C8051F单片机的引脚与片内资源是如何对应的？C8051F单片机没有为定时器、串行口、A/D、D/A等提供单独的引脚信号线，而是用并行口P0-P3提供，C8...
