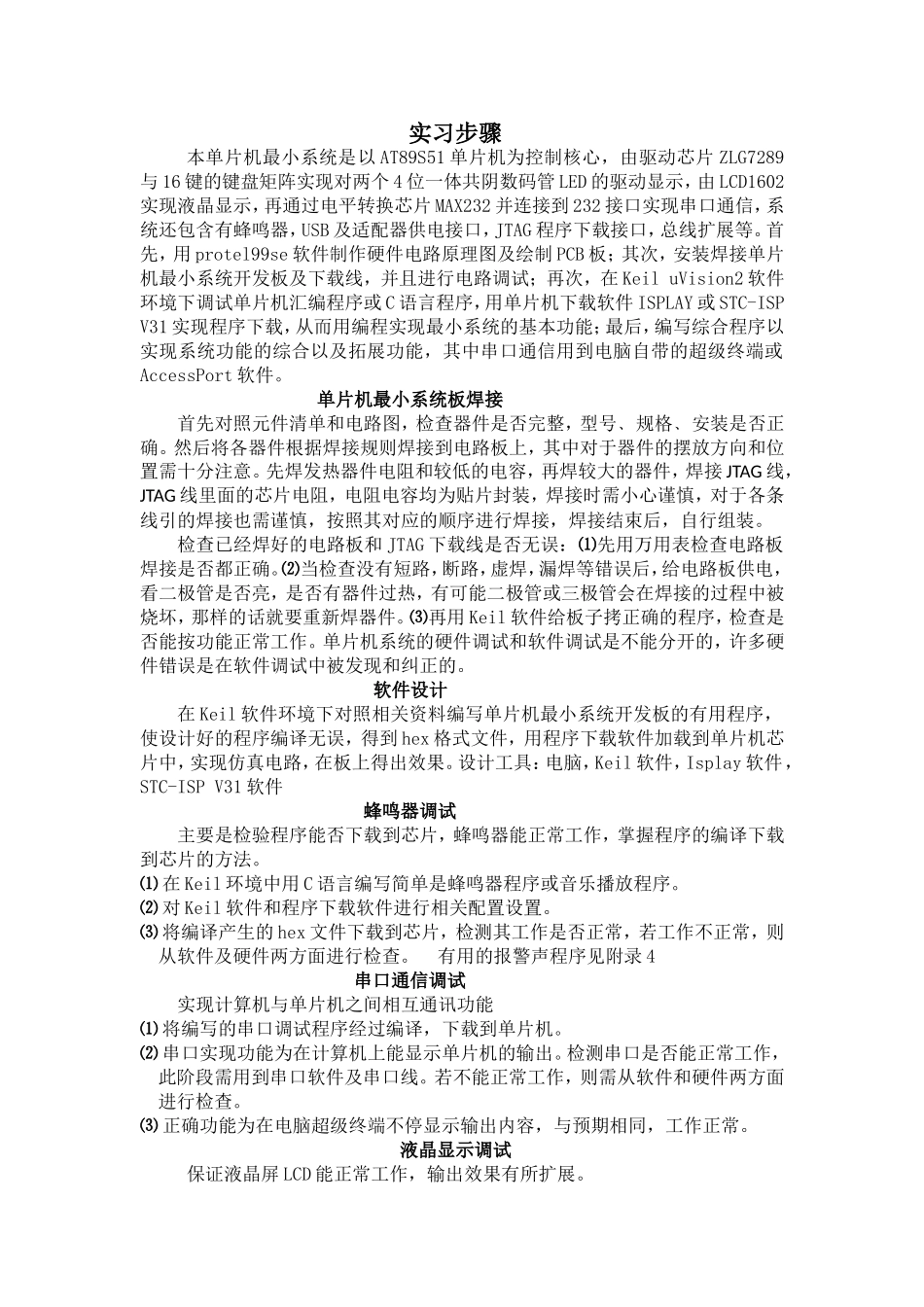

实习步骤本单片机最小系统是以AT89S51单片机为控制核心，由驱动芯片ZLG7289与16键的键盘矩阵实现对两个4位一体共阴数码管LED的驱动显示，由LCD1602实现液晶显示，再通过电平转换芯片MAX232并连接到232接口实现串口通信，系统还包含有蜂鸣器，USB及适配器供电接口，JTAG程序下载接口，总线扩展等。首先，用protel99se软件制作硬件电路原理图及绘制PCB板；其次，安装焊接单片机最小系统开发板及下载线，并且进行电路调试；再次，在KeiluVision2软件环境下调试单片机汇编程序或C语言程序，用单片机下载软件ISPLAY或STC-ISPV31实现程序下载，从而用编程实现最小系统的基本功能；最后，编写综合程序以实现系统功能的综合以及拓展功能，其中串口通信用到电脑自带的超级终端或AccessPort软件。单片机最小系统板焊接首先对照元件清单和电路图，检查器件是否完整，型号﹑规格﹑安装是否正确。然后将各器件根据焊接规则焊接到电路板上，其中对于器件的摆放方向和位置需十分注意。先焊发热器件电阻和较低的电容，再焊较大的器件，焊接JTAG线，JTAG线里面的芯片电阻，电阻电容均为贴片封装，焊接时需小心谨慎，对于各条线引的焊接也需谨慎，按照其对应的顺序进行焊接，焊接结束后，自行组装。检查已经焊好的电路板和JTAG下载线是否无误：⑴先用万用表检查电路板焊接是否都正确。⑵当检查没有短路，断路，虚焊，漏焊等错误后，给电路板供电，看二极管是否亮，是否有器件过热，有可能二极管或三极管会在焊接的过程中被烧坏，那样的话就要重新焊器件。⑶再用Keil软件给板子拷正确的程序，检查是否能按功能正常工作。单片机系统的硬件调试和软件调试是不能分开的，许多硬件错误是在软件调试中被发现和纠正的。软件设计在Keil软件环境下对照相关资料编写单片机最小系统开发板的有用程序，使设计好的程序编译无误，得到hex格式文件，用程序下载软件加载到单片机芯片中，实现仿真电路，在板上得出效果。设计工具：电脑，Keil软件，Isplay软件，STC-ISPV31软件蜂鸣器调试主要是检验程序能否下载到芯片，蜂鸣器能正常工作，掌握程序的编译下载到芯片的方法。⑴在Keil环境中用C语言编写简单是蜂鸣器程序或音乐播放程序。⑵对Keil软件和程序下载软件进行相关配置设置。⑶将编译产生的hex文件下载到芯片，检测其工作是否正常，若工作不正常，则从软件及硬件两方面进行检查。有用的报警声程序见附录4串口通信调试实现计算机与单片机之间相互通讯功能⑴将编写的串口调试程序经过编译，下载到单片机。⑵串口实现功能为在计算机上能显示单片机的输出。检测串口是否能正常工作，此阶段需用到串口软件及串口线。若不能正常工作，则需从软件和硬件两方面进行检查。⑶正确功能为在电脑超级终端不停显示输出内容，与预期相同，工作正常。液晶显示调试保证液晶屏LCD能正常工作，输出效果有所扩展。⑴在编写程序前，认真阅读LCD液晶屏资料，掌握LCD1602及1602液晶模块数据手册（中文）中的液晶的使用和编程方法，了解其工作时序，及各个指令及初始化。⑵对照电路图中LCD连接情况，编写LCD1602移动显示程序，经编译下载至单片机，检测输出，若无输出，则调整电位器，若仍无输出则从软件及硬件两方面进行检查，找出错误原因，直至液晶屏能正常工作。⑶在程序编写时应时刻注意各个指令间的延时控制。以保证液晶屏呈现效果移动循环显示，液晶屏工作正常。之后也可用LCD做数字钟，这将在综合程序里被用到，液晶移屏显示程序见附录6数码管及键盘控制调试保证数码管能正常显示，以及按键能控制数码管的显示.⑴在编写程序前，应认真阅读LED和ZLG7289A资料，了解和掌握其工作时序，及各个指令及初始化，在程序编写时应时刻注意各个指令间的延时控制。⑵对照电路图中ZLG7289模块的连接情况，编写程序，经过编译，然后下载到单片机，检测展现效果，是否与程序预期相同。⑶实现效果逐个闪烁，逐个消隐，键盘控制改变数据并移动，与预期相同，工作状态正常。﹑再利用单片机内部时钟中断，编写数码管时钟程序，使数码管能够实现计时功能，键盘能够控制时分秒。系统综合功能设计综合单片机开发板上的各个功能模块，以实现一个完整的系...
