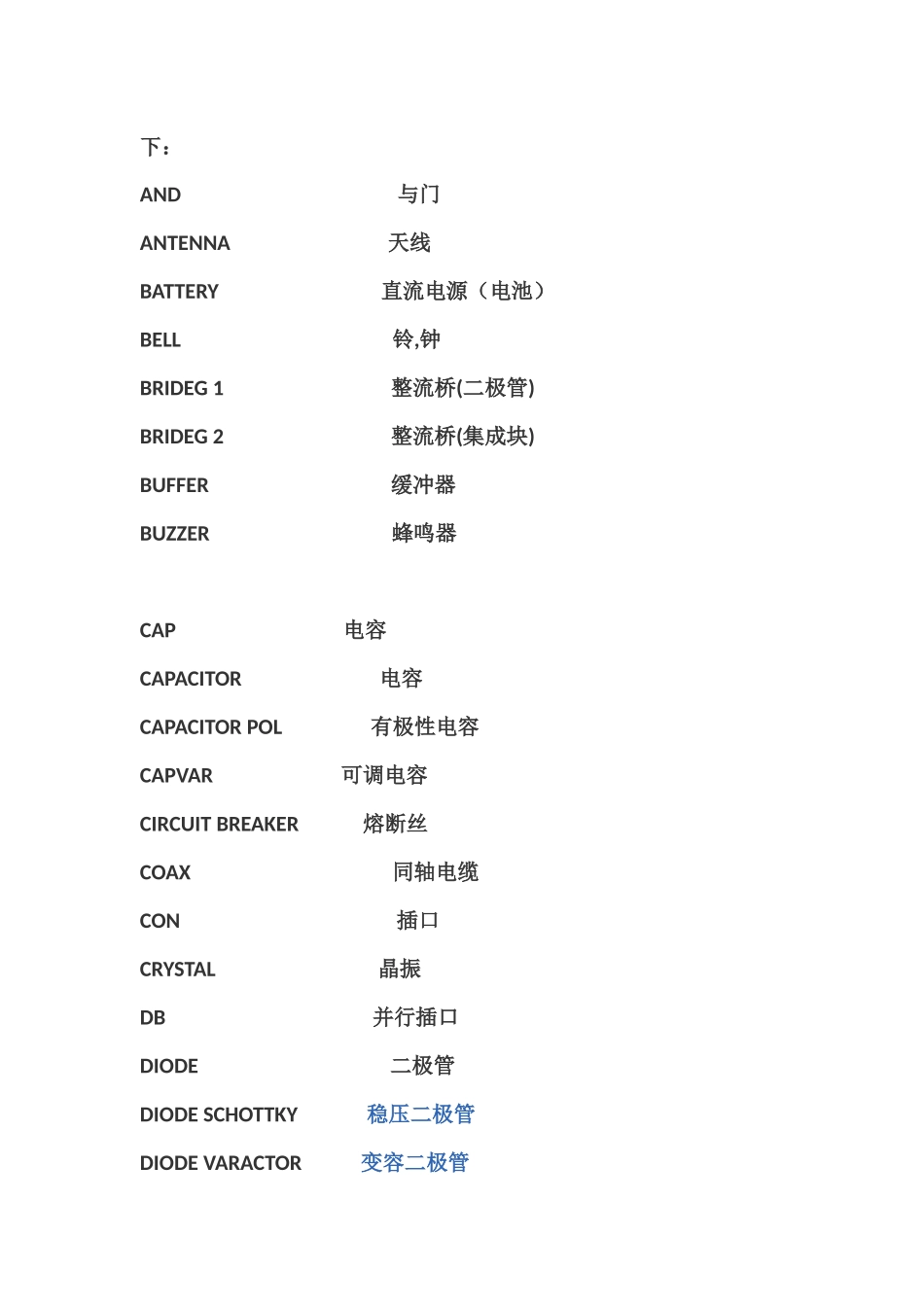

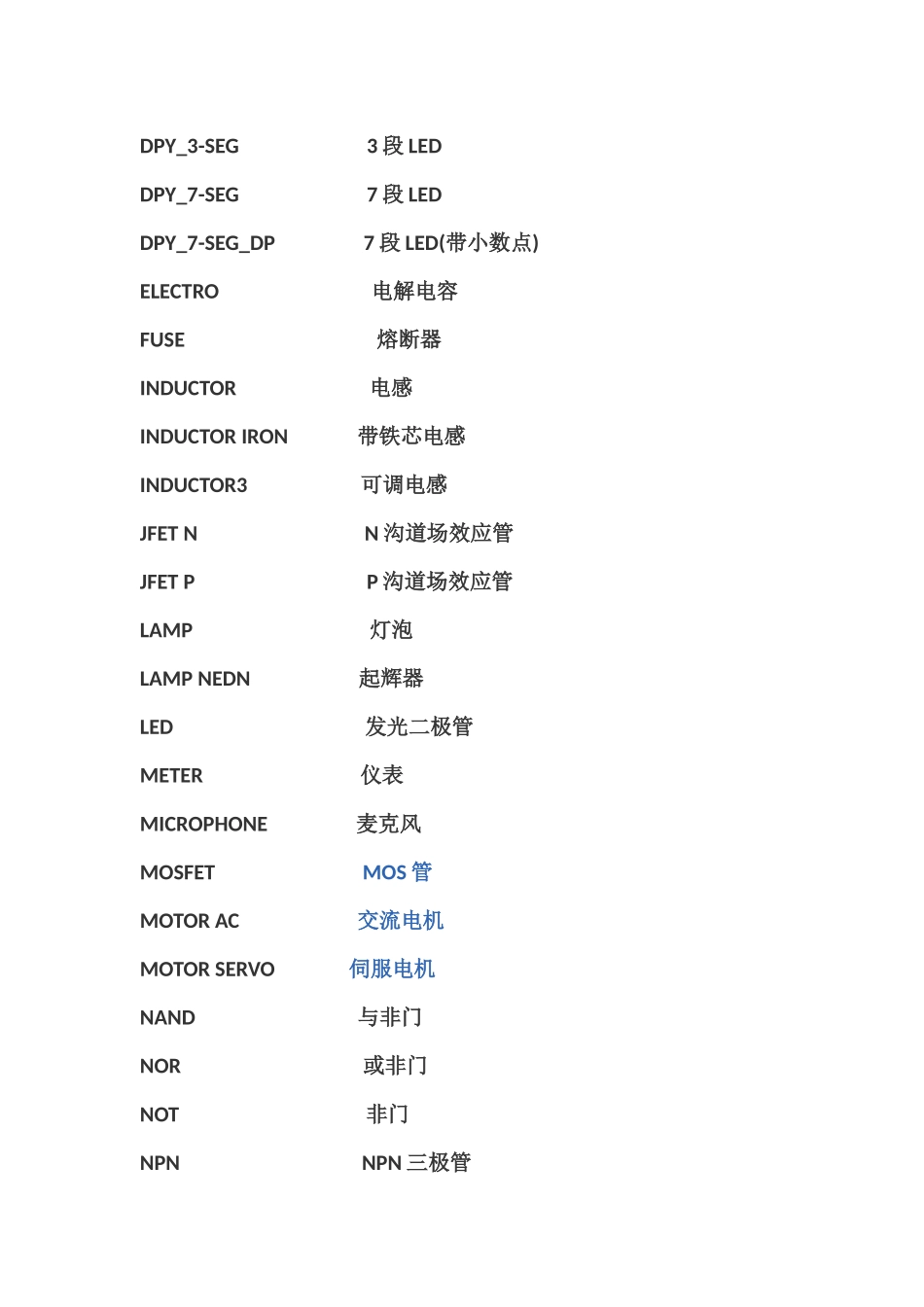

那个按键是keypad-smallcalc。若楼主还需要其他的可以发给你Proteus的这25大类元器件分别为:AnalogICs模拟ICCMOS4000seriesCMOS4000系列DataConverters数据转换器Diodes二极管Electromechanical机电设备(只有电机模型)Inductors电感LaplacePrimitivesLaplace变换器MemoryICs存储器ICMicroprocessorICs微处理器ICMiscellaneous杂类(只有电灯和光敏电阻组成的设备)ModellingPrimitives模型基元OperationalAmplifiers运算放大器Optoelectronics光电子器件Resistors电阻SimulatorPrimitives仿真基元Switches&Relays开关和继电器Transistors三极管TTL74、74ALS、74AS、74F、74HC、74HCT、74LS、74Sseries74系列集成电路除此之外,你还应熟悉常用器件的英文名称,ANY电子为您列举如下:AND与门ANTENNA天线BATTERY直流电源(电池)BELL铃,钟BRIDEG1整流桥(二极管)BRIDEG2整流桥(集成块)BUFFER缓冲器BUZZER蜂鸣器CAP电容CAPACITOR电容CAPACITORPOL有极性电容CAPVAR可调电容CIRCUITBREAKER熔断丝COAX同轴电缆CON插口CRYSTAL晶振DB并行插口DIODE二极管DIODESCHOTTKY稳压二极管DIODEVARACTOR变容二极管DPY_3-SEG3段LEDDPY_7-SEG7段LEDDPY_7-SEG_DP7段LED(带小数点)ELECTRO电解电容FUSE熔断器INDUCTOR电感INDUCTORIRON带铁芯电感INDUCTOR3可调电感JFETNN沟道场效应管JFETPP沟道场效应管LAMP灯泡LAMPNEDN起辉器LED发光二极管METER仪表MICROPHONE麦克风MOSFETMOS管MOTORAC交流电机MOTORSERVO伺服电机NAND与非门NOR或非门NOT非门NPNNPN三极管NPN-PHOTO感光三极管OPAMP运放OR或门PHOTO感光二极管PNPPNP三极管NPNDARNPN三极管PNPDARPNP三极管POT滑线变阻器PELAY-DPDT双刀双掷继电器RES1.2电阻RES3.4可变电阻BRIDGE桥式电阻RESPACK电阻排SCR晶闸管PLUG插头PLUGACFEMALE三相交流插头SOCKET插座SOURCECURRENT电流源SOURCEVOLTAGE电压源SPEAKER扬声器SW开关SW-DPDY双刀双掷开关SW-SPST单刀单掷开关SW-PB按钮THERMISTOR电热调节器TRANS1变压器TRANS2可调变压器TRIAC三端双向可控硅TRIODE三极真空管VARISTOR变阻器ZENER齐纳二极管当然了,熟记上面的内容并不能保证你能熟练找到需要的器件,和很多事情一样,在Proteus中查找需要的器件也需要经验积累。比如,搜寻数码管,通常直接使用7seg进行搜索即可。原理图常用库文件:MiscellaneousDevices.ddbDallasMicroprocessor.ddbIntelDatabooks.ddbProtelDOSSchematicLibraries.ddbPCB元件常用库:Advpcb.ddbGeneralIC.ddbMiscellaneous.ddb分立元件库部分分立元件库元件名称及中英对照AND与门ANTENNA天线BATTERY直流电源BELL铃,钟BVC同轴电缆接插件BRIDEG1整流桥(二极管)BRIDEG2整流桥(集成块)BUFFER缓冲器BUZZER蜂鸣器CAP电容CAPACITOR电容CAPACITORPOL有极性电容CAPVAR可调电容CIRCUITBREAKER熔断丝COAX同轴电缆CON插口CRYSTAL晶体整荡器DB并行插口DIODE二极管DIODESCHOTTKY稳压二极管DIODEVARACTOR变容二极管DPY_3-SEG3段LEDDPY_7-SEG7段LEDDPY_7-SEG_DP7段LED(带小数点)ELECTRO电解电容FUSE熔断器INDUCTOR电感INDUCTORIRON带铁芯电感INDUCTOR3可调电感JFETNN沟道场效应管JFETPP沟道场效应管LAMP灯泡LAMPNEDN起辉器LED发光二极管METER仪表MICROPHONE麦克风MOSFETMOS管MOTORAC交流电机MOTORSERVO伺服电机NAND与非门NOR或非门NOT非门NPNNPN三极管NPN-PHOTO感光三极管OPAMP运放OR或门PHOTO感光二极管PNP三极管NPNDARNPN三极管PNPDARPNP三极管POT滑线变阻器PELAY-DPDT双刀双掷继电器RES1.2电阻RES3.4可变电阻RESISTORBRIDGE?桥式电阻RESPACK?电阻SCR晶闸管PLUG?插头PLUGACFEMALE三相交流插头SOCKET?插座SOURCECURRENT电流源SOURCEVOLTAGE电压源SPEAKER扬声器SW?开关SW-DPDY?双刀双掷开关SW-SPST?单刀单掷开关SW-PB按钮THERMISTOR电热调节器TRANS1变压器TRANS2可调变压器TRIAC?三端双向可控硅TRIODE?三极真空管VARISTOR变阻器ZENER?齐纳二极管DPY_7-SEG_DP数码管SW-PB开关其他元件库ProtelDosSchematic4000Cmos.Lib40.系列CMOS管集成块元件库4013D触发器4027JK触发器ProtelDosSchematicAnalogDigital.Lib模拟数字式集成块元件库AD系列DAC系列HD系列MC系列Pr...
