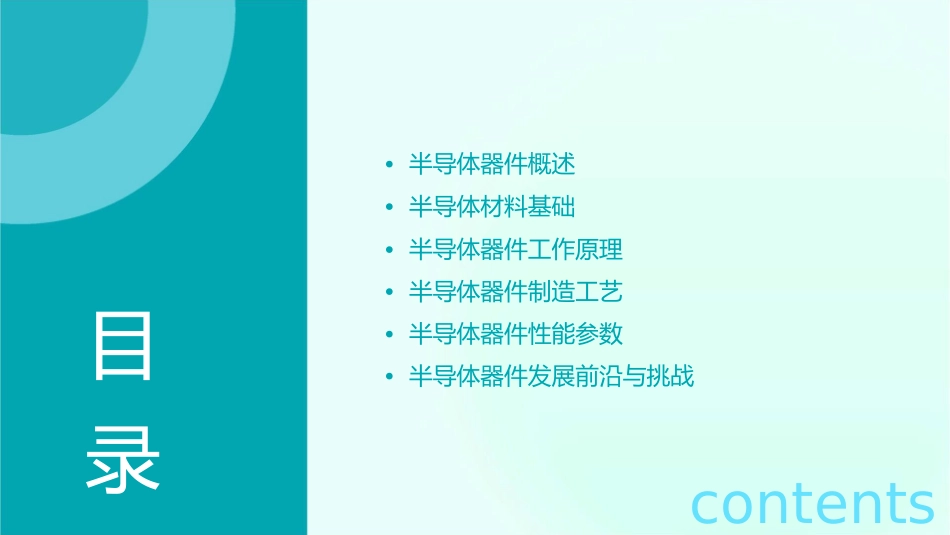

半导体器件基础概况课件•半导体器件概述•半导体材料基础•半导体器件工作原理•半导体器件制造工艺•半导体器件性能参数•半导体器件发展前沿与挑战目录contents01半导体器件概述定义与分类定义半导体器件是指利用半导体材料制成的电子器件，其导电性能介于导体和绝缘体之间。分类半导体器件可以分为双极型器件和场效应器件两大类，其中双极型器件包括晶体管、晶体管放大器等，场效应器件包括场效应管、集成电路等。半导体器件的重要性信息时代的基石推动科技进步提升生活品质半导体器件是现代电子信息技术的基础，广泛应用于通信、计算机、消费电子等领域，对信息时代的快速发展起到了至关重要的作用。半导体器件的不断发展推动了科技进步，如集成电路的发明和应用，极大地推动了微电子技术和计算机技术的发展，为科技发展带来了巨大的变革。半导体器件在消费电子、医疗设备等领域的应用，提升了人们的生活品质，如智能手机的普及让人们随时随地获取信息、娱乐和工作。半导体器件的应用领域计算机领域计算机领域的快速发展离不开半导体器件的支持，如CPU、GPU、内存等都是利用半导体材料制成的。通信领域半导体器件广泛应用于通信领域，如光纤通信、卫星通信、移动通信等，为人们提供了快速、可靠的信息传输服务。消费电子领域消费电子领域的各种产品都离不开半导体器件，如电视、音响、游戏机等，为人们提供了丰富多彩的娱乐生活。02半导体材料基础本征半导体01本征半导体是不含任何杂质、完全纯净的半导体。其导电性能相对较弱，但可以通过掺杂等方式进行改性，提高其导电性能。02本征半导体的主要特点是其能带结构，即价带和导带之间的禁带宽度较小，容易发生电子跃迁，从而产生电流。非本征半导体非本征半导体是指掺杂了其他元素、存在杂质或缺陷的半导体。其导电性能较强，可以通过改变掺杂元素或杂质浓度等方式进行调控。非本征半导体的能带结构发生变化，禁带宽度增大或减小，使得电子跃迁更加困难或容易，从而改变其导电性能。半导体的导电机制半导体的导电机制主要包括电子和空穴的运动。在温度的作用下，价带中的电子会跃迁到导带，形成自由电子和空穴。自由电子和空穴在半导体中运动，形成电流。此外，杂质和缺陷也会影响半导体的导电性能。半导体的能带模型能带模型是描述半导体的电子结构和能量的重要工具。在能带模型中，价带和导带是两个主要的能带，它们之间的禁带宽度决定了半导体的导电性能。不同材料的能带结构不同，因此其导电性能也不同。通过研究半导体的能带模型，可以深入了解其电子结构和性质，为设计新型半导体器件提供理论支持。03半导体器件工作原理二极管工作原理总结词二极管是半导体器件中最基础的元件之一，它只允许电流在一个方向上流动。详细描述二极管由一个PN结（P型和N型半导体的结合）构成，它有两个电极，正极和负极。当电压施加在二极管上时，电流只能从正极流向负极，这是由于PN结的单向导电性。双极结型晶体管工作原理总结词双极结型晶体管是一种利用基极电流控制集电极和发射极之间电流的半导体器件。详细描述双极结型晶体管由三个区（集电极、基极和发射极）构成，当基极电流变化时，集电极和发射极之间的电流也会相应变化，从而实现信号放大或开关功能。场效应晶体管工作原理总结词场效应晶体管是一种利用电场效应控制导电沟道的半导体器件。详细描述场效应晶体管由源极、漏极和栅极构成，当电压施加在栅极上时，会在半导体表面产生一个电场，这个电场可以控制源极和漏极之间的导电沟道的开闭，从而实现电流的控制。半导体器件的电流电压特性总结词详细描述半导体器件的电流电压特性是描述其工作性能的重要半导体器件的电流电压特性包括伏安特性、转移特性和输出特性等，这些特性决定了器件的工作范围、性能指标和应用领域。例如，二极管的伏安特性表现为正向导通电压和反向截止电压；晶体管的转移特性表现为基极电流对集电极和发射极电流的控制关系；输出特性表现为输出电流与输入电压之间的关系。了解这些特性是设计、应用和优化半导体器件的基础。参数。04半导体器件制造工艺晶圆制备工艺总结词晶圆制备是半导体器件制造的第一...
