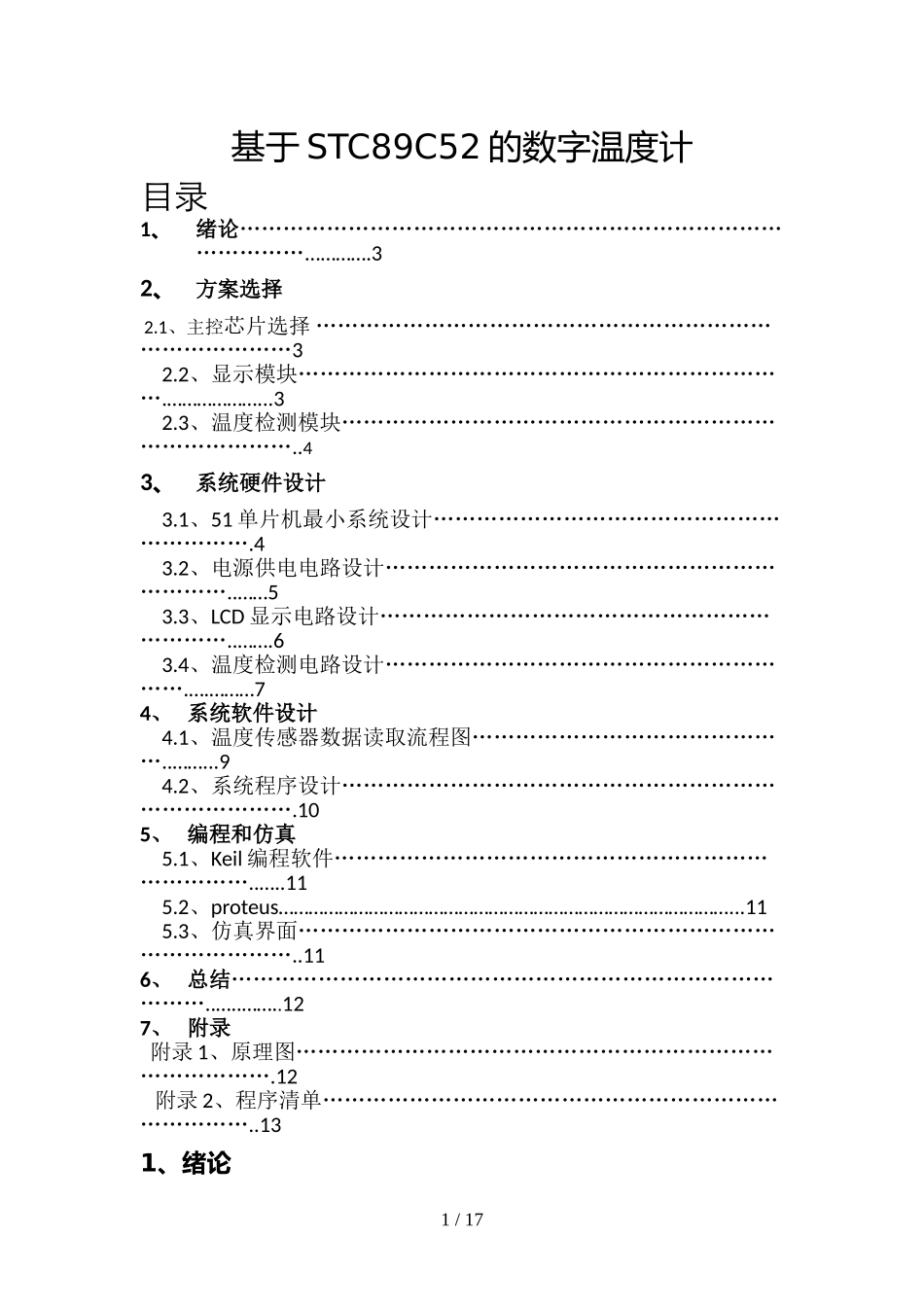

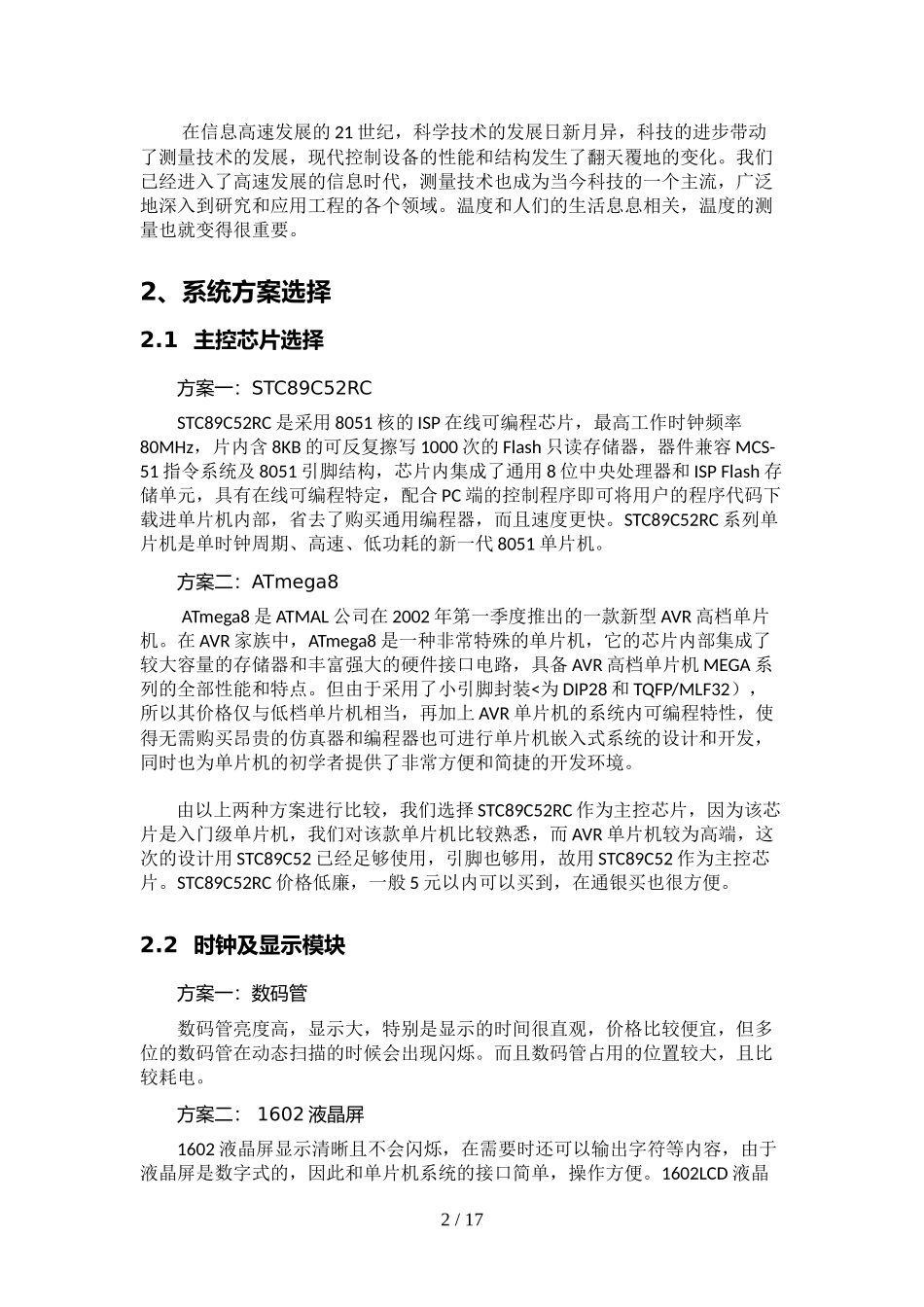

基于STC89C52的数字温度计目录1、绪论………………………………………………………………………………...……….32、方案选择2.1、主控芯片选择…………………………………………………………………………32.2、显示模块…………………………………………………………….………………...32.3、温度检测模块………………………………………………………………………..43、系统硬件设计3.1、51单片机最小系统设计……………………………………………………….43.2、电源供电电路设计…………………………………………………………..……53.3、LCD显示电路设计…………………………………………………………..…….63.4、温度检测电路设计…………………………………………………….….………74、系统软件设计4.1、温度传感器数据读取流程图………………………………………..……...94.2、系统程序设计……………………………………………………………………….105、编程和仿真5.1、Keil编程软件…………………………………………………………………..…..115.2、proteus………………………………………………………………………………...115.3、仿真界面……………………………………………………………………………..116、总结…………………………………………………………………………..…..……..127、附录附录1、原理图………………………………………………………………………….12附录2、程序清单……………………………………………………………………..131、绪论1/17在信息高速发展的21世纪，科学技术的发展日新月异，科技的进步带动了测量技术的发展，现代控制设备的性能和结构发生了翻天覆地的变化。我们已经进入了高速发展的信息时代，测量技术也成为当今科技的一个主流，广泛地深入到研究和应用工程的各个领域。温度和人们的生活息息相关，温度的测量也就变得很重要。2、系统方案选择2.1主控芯片选择方案一：STC89C52RCSTC89C52RC是采用8051核的ISP在线可编程芯片，最高工作时钟频率80MHz，片内含8KB的可反复擦写1000次的Flash只读存储器，器件兼容MCS-51指令系统及8051引脚结构，芯片内集成了通用8位中央处理器和ISPFlash存储单元，具有在线可编程特定，配合PC端的控制程序即可将用户的程序代码下载进单片机内部，省去了购买通用编程器，而且速度更快。STC89C52RC系列单片机是单时钟周期、高速、低功耗的新一代8051单片机。方案二：ATmega8ATmega8是ATMAL公司在2002年第一季度推出的一款新型AVR高档单片机。在AVR家族中，ATmega8是一种非常特殊的单片机，它的芯片内部集成了较大容量的存储器和丰富强大的硬件接口电路，具备AVR高档单片机MEGA系列的全部性能和特点。但由于采用了小引脚封装<为DIP28和TQFP/MLF32），所以其价格仅与低档单片机相当，再加上AVR单片机的系统内可编程特性，使得无需购买昂贵的仿真器和编程器也可进行单片机嵌入式系统的设计和开发，同时也为单片机的初学者提供了非常方便和简捷的开发环境。由以上两种方案进行比较，我们选择STC89C52RC作为主控芯片，因为该芯片是入门级单片机，我们对该款单片机比较熟悉，而AVR单片机较为高端，这次的设计用STC89C52已经足够使用，引脚也够用，故用STC89C52作为主控芯片。STC89C52RC价格低廉，一般5元以内可以买到，在通银买也很方便。2.2时钟及显示模块方案一：数码管数码管亮度高，显示大，特别是显示的时间很直观，价格比较便宜，但多位的数码管在动态扫描的时候会出现闪烁。而且数码管占用的位置较大，且比较耗电。方案二：1602液晶屏1602液晶屏显示清晰且不会闪烁，在需要时还可以输出字符等内容，由于液晶屏是数字式的，因此和单片机系统的接口简单，操作方便。1602LCD液晶2/17显示屏的功耗主要消耗在其内部的电极和驱动IC上，因而耗电量比其他显示器要少得多，功耗较低。由于其内部集成有显示芯片，程序编写简单，适用于多方面的应用。因此由以上两种方案进行比较，我们选择方案二来设计显示模块。1602液晶显示屏网上可购买的途径较多，价格一般在10元以内，重庆育森电子网店价格为8.5元。通银那也...
