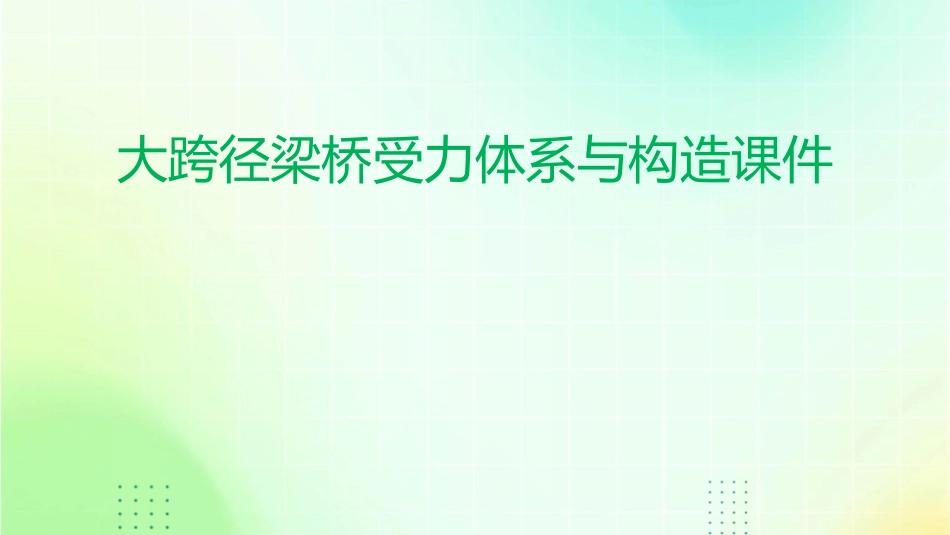

大跨径梁桥受力体系与构造课件VIP免费

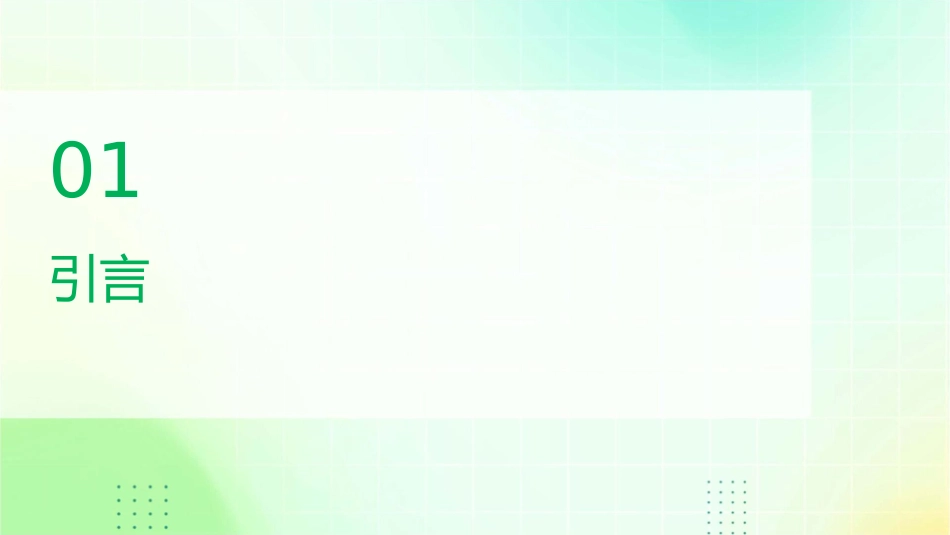

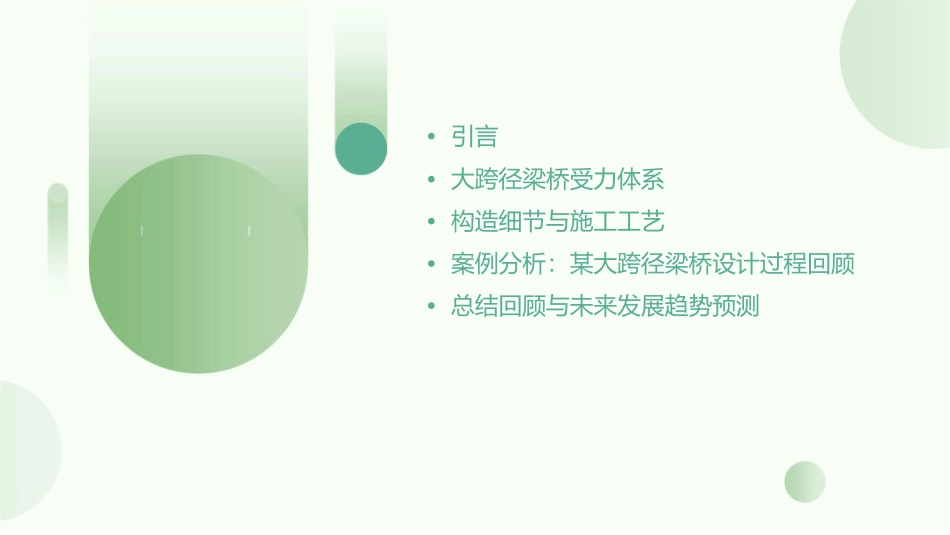

大跨径梁桥受力体系与构造课件•引言•大跨径梁桥受力体系•构造细节与施工工艺•案例分析：某大跨径梁桥设计过程回顾•总结回顾与未来发展趋势预测01引言课程背景与目标课程背景随着交通事业的快速发展，大跨径梁桥在各类工程中的应用日益广泛。为了满足实际工程需求，提高桥梁设计、施工和运营水平，本课程旨在系统介绍大跨径梁桥的受力体系、构造特点及设计方法。课程目标通过本课程的学习，学生应掌握大跨径梁桥的受力分析方法、基本构造要求和设计原理，了解相关规范和标准，为今后从事桥梁工程设计、施工和运营管理等工作打下坚实基础。桥梁结构概述桥梁结构类型桥梁结构可根据不同的分类标准分为多种类型，如梁桥、拱桥、悬索桥和斜拉桥等。其中，梁桥是大跨径桥梁的主要形式之一，具有结构简单、受力明确、施工方便等优点。梁桥的组成梁桥主要由桥墩、桥台、支座、主梁、横梁、桥面铺装等部分组成。其中，主梁是梁桥的主要承重构件，其截面形式和尺寸应根据荷载要求和跨度大小进行合理选择。梁桥的受力特点在荷载作用下，梁桥的主梁主要承受弯矩和剪力作用。同时，由于自重和车辆荷载的作用，梁桥还会产生一定的挠度和变形。为了确保桥梁的安全性和稳定性，需要对梁桥进行详细的结构分析和设计。02大跨径梁桥受力体系荷载分类与作用原理恒载活载温度荷载地震荷载包括梁体自重、预应力、二期恒载等，是桥梁结构长期受到的稳定荷载。包括车辆、人群、风力等，是桥梁结构受到的动态荷载。由于温度变化引起的结构变形和内力变化。地震作用下桥梁结构受到的动荷载。桥梁结构分析方法010203静力分析动力分析极限承载能力分析通过建立结构模型，分析结构在静力荷载作用下的内力和变形。通过建立结构模型，分析结构在动力荷载作用下的振动和稳定性。通过分析结构在极限荷载作用下的破坏形式和承载能力。关键受力构件设计要求主梁设计预应力设计根据荷载分类和作用原理，选择合适的主梁截面形式和尺寸，并进行强度、刚度和稳定性验算。根据结构受力要求，合理布置预应力筋，提高结构的抗裂性和承载能力。支座设计连接构造设计选择合适的支座类型和布置方式，确保支座在各种荷载作用下的稳定性和耐久性。确保连接构造的可靠性和耐久性，防止因连接失效导致的结构破坏。03构造细节与施工工艺桥墩、桥台及基础设计原则桥墩设计桥墩是支撑桥梁上部结构的重要构件，其设计应考虑稳定性、承载能力和耐久性。根据桥梁跨度和荷载要求，选择合适的桥墩类型和尺寸，并确保其与基础牢固连接。桥台设计桥台位于桥梁两端，用于支撑桥墩并传递荷载。桥台设计应考虑土压力、水平荷载和竖向荷载等因素，确保桥台稳定并能够有效地传递荷载。基础设计桥梁基础是支撑整个桥梁结构的关键部分，其设计应考虑地质条件、荷载要求和环境因素等。根据地质勘察结果，选择合适的基础类型和尺寸，并采取必要的加固措施，确保基础的稳定性和耐久性。梁体构造及连接方式选择梁体构造梁体是桥梁的主要承重构件，其构造应考虑强度、刚度和稳定性等因素。根据桥梁跨度、荷载和材料等因素，选择合适的梁体类型和尺寸，并确保其符合相关规范和标准。连接方式选择梁体之间的连接方式对桥梁的整体性能和使用寿命具有重要影响。应根据桥梁的结构形式和使用要求，选择合适的连接方式，如焊接、螺栓连接或铆钉连接等，并确保连接牢固、可靠。施工方法与质量控制措施施工方法根据桥梁的规模、跨度和地质条件等因素，选择合适的施工方法，如支架现浇法、预制安装法或悬臂浇筑法等。在施工过程中，应严格遵守施工规范和安全操作规程，确保施工质量和安全。质量控制措施为确保桥梁的施工质量和使用寿命，应采取一系列质量控制措施，如材料检验、构件加工和安装精度控制等。同时，加强施工现场管理和监督，确保各项质量措施得到有效执行。04案例分析：某大跨径梁桥设计过程回顾项目背景及需求分析地区交通规划结构设计要求施工条件限制该大跨径梁桥位于某城市交通枢纽，旨在缓解城市交通压力，提高区域交通通行能力。考虑到该地区的地质条件、气象条件和使用功能等因素，对桥梁的结构设计提出了较高的要求。由于该地区交通繁忙，桥...
