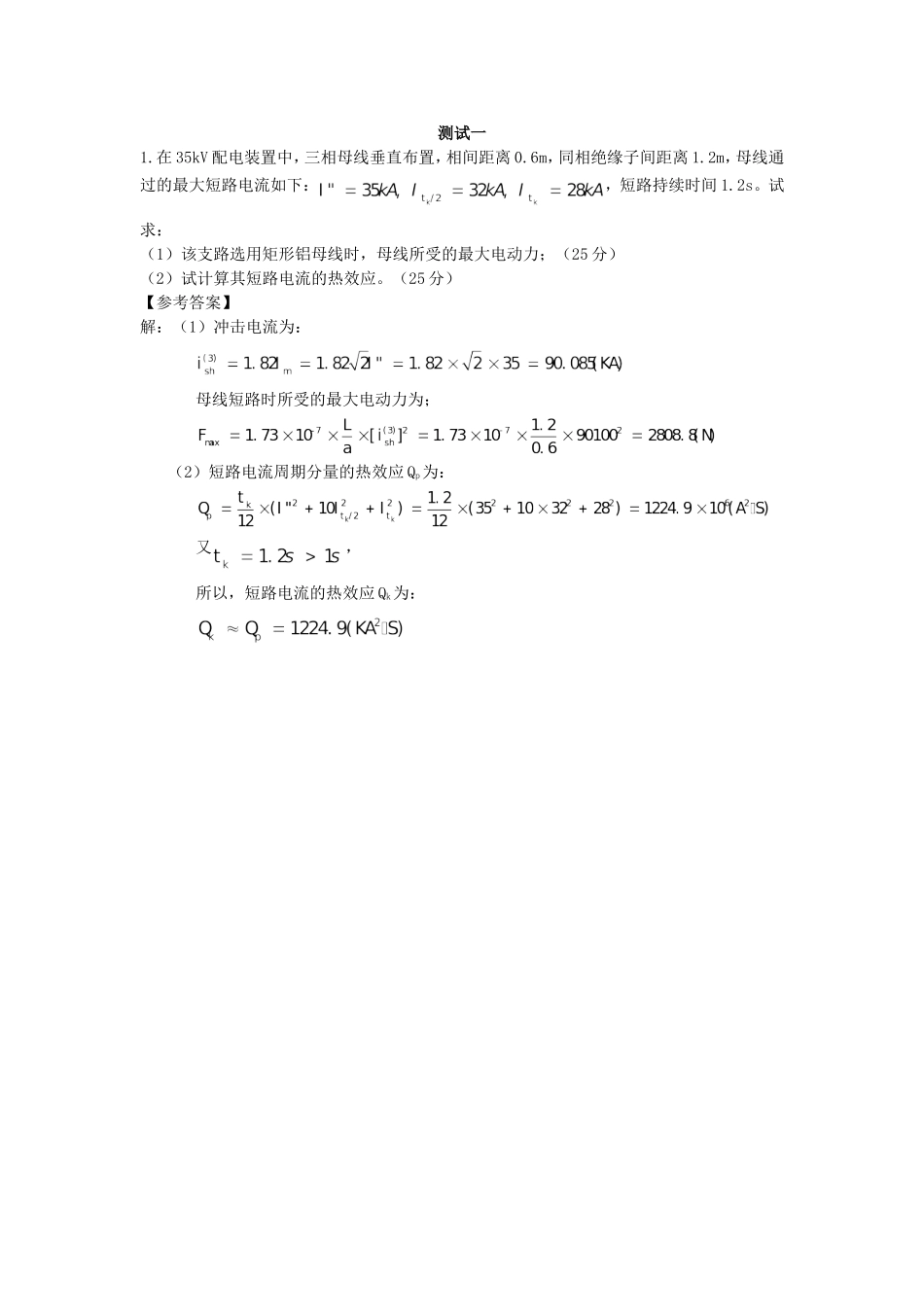

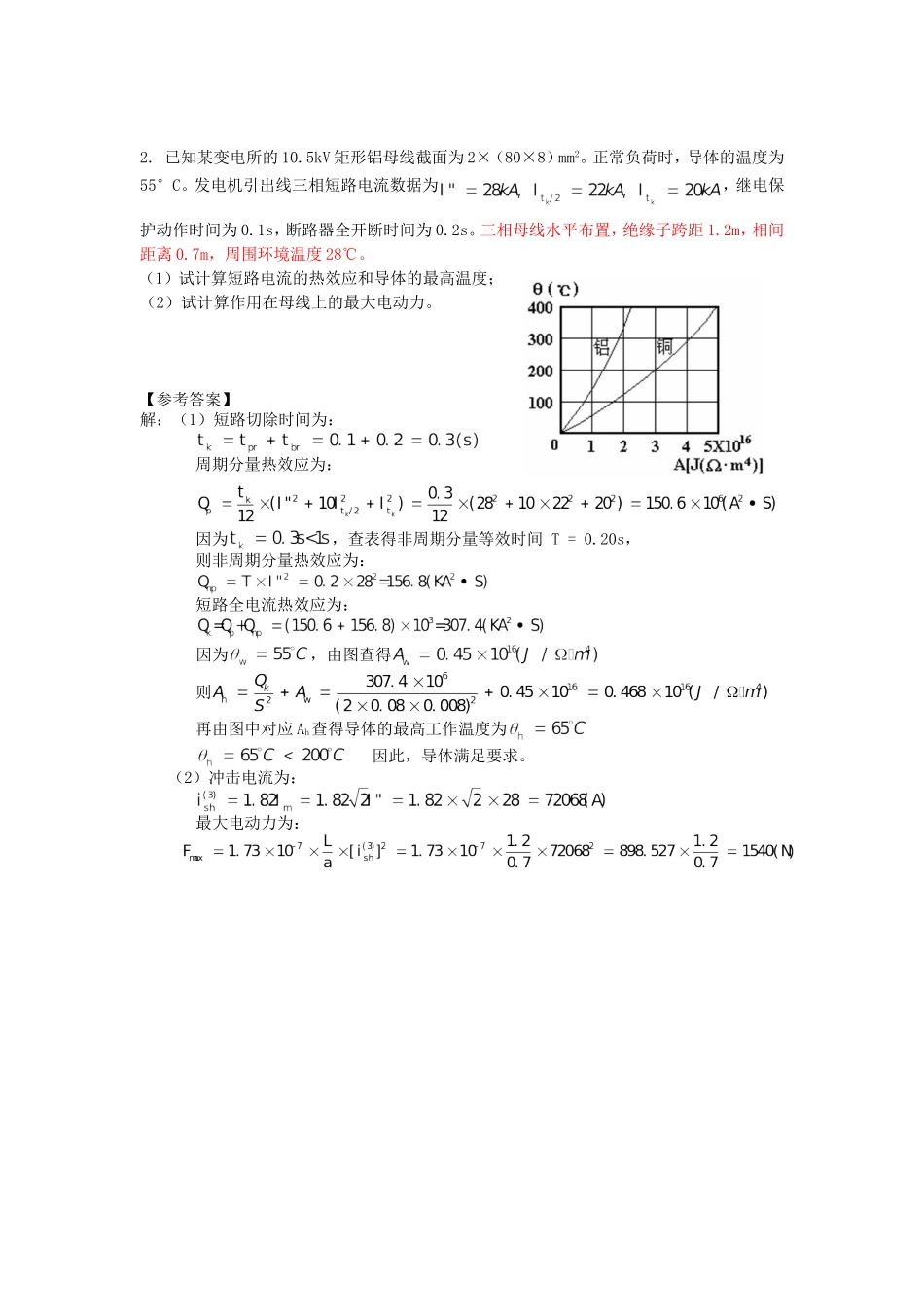

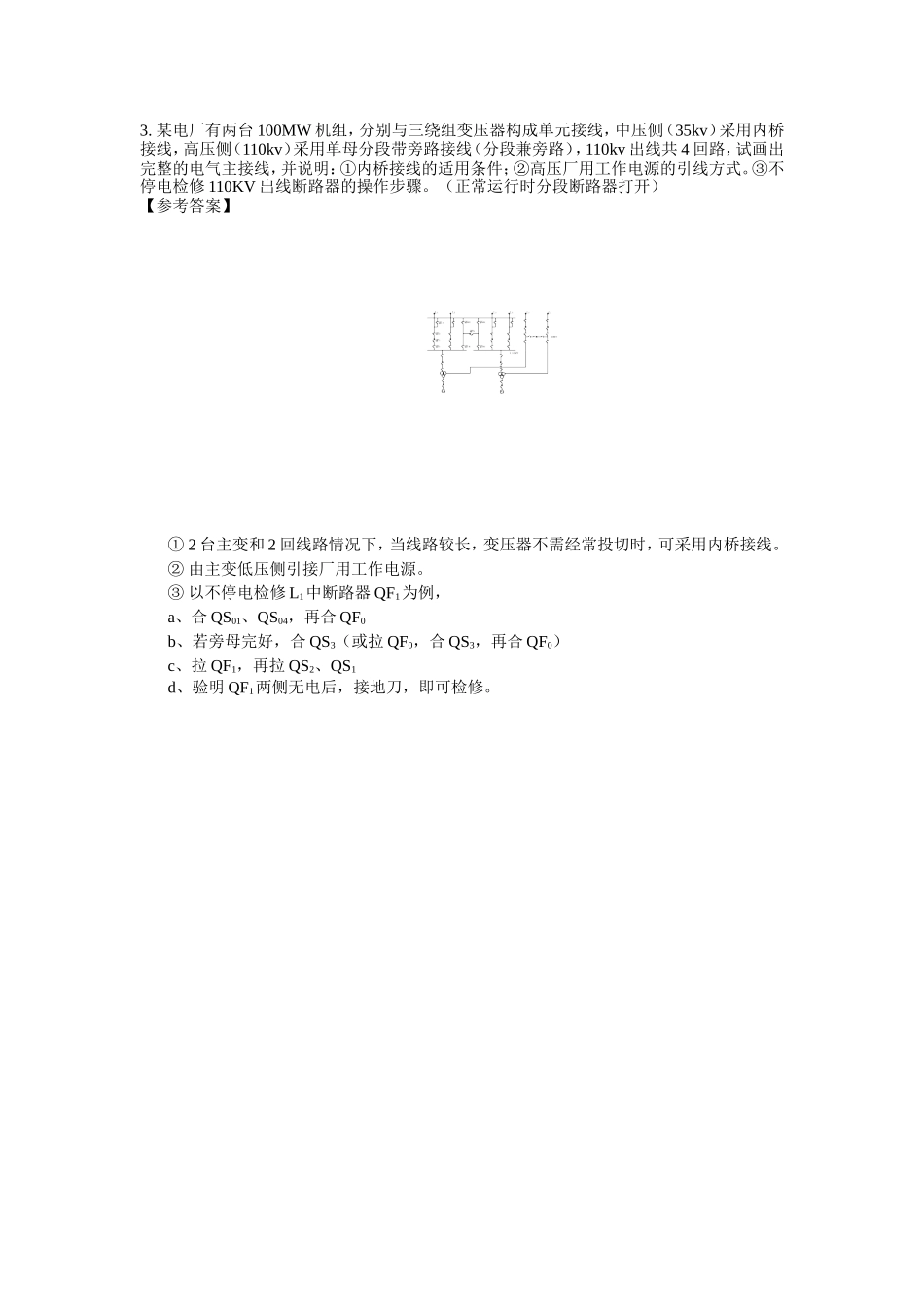

测试一1.在35kV配电装置中，三相母线垂直布置，相间距离0.6m，同相绝缘子间距离1.2m，母线通过的最大短路电流如下：，短路持续时间1.2s。试求：（1）该支路选用矩形铝母线时，母线所受的最大电动力；（25分）（2）试计算其短路电流的热效应。（25分）【参考答案】解：（1）冲击电流为：母线短路时所受的最大电动力为；（2）短路电流周期分量的热效应Qp为：又，所以，短路电流的热效应Qk为：2.已知某变电所的10.5kV矩形铝母线截面为2×（80×8）mm2。正常负荷时，导体的温度为55°C。发电机引出线三相短路电流数据为，继电保护动作时间为0.1s，断路器全开断时间为0.2s。三相母线水平布置，绝缘子跨距1.2m，相间距离0.7m，周围环境温度28℃。（1）试计算短路电流的热效应和导体的最高温度；（2）试计算作用在母线上的最大电动力。【参考答案】解：（1）短路切除时间为：周期分量热效应为：因为，查表得非周期分量等效时间T=0.20s，则非周期分量热效应为：短路全电流热效应为：因为，由图查得则再由图中对应Ah查得导体的最高工作温度为因此，导体满足要求。（2）冲击电流为：最大电动力为：3.某电厂有两台100MW机组，分别与三绕组变压器构成单元接线，中压侧（35kv）采用内桥接线，高压侧（110kv）采用单母分段带旁路接线（分段兼旁路），110kv出线共4回路，试画出完整的电气主接线，并说明：①内桥接线的适用条件；②高压厂用工作电源的引线方式。③不停电检修110KV出线断路器的操作步骤。（正常运行时分段断路器打开）【参考答案】①2台主变和2回线路情况下，当线路较长，变压器不需经常投切时，可采用内桥接线。②由主变低压侧引接厂用工作电源。③以不停电检修L1中断路器QF1为例，a、合QS01、QS04，再合QF0b、若旁母完好，合QS3（或拉QF0，合QS3，再合QF0）c、拉QF1，再拉QS2、QS1d、验明QF1两侧无电后，接地刀，即可检修。4．某电厂的高、低厂用母线电压分别为6kV和0.38kV，厂用高压备用变压器为分裂绕组有载调压型,其高压绕组额定容量为40MV·A，低压绕组额定容量为20MV·A，以高压绕组电抗为基准的半穿越电抗百分值为UkH%=9.5，高压厂用变压器电源侧母线电压（有载调压）。低压厂用变压器参数为：St2=1000kV·A，UkL%=10。高压厂用母线已带负荷5200kW，自启动电动机总功率为10360kW；低压厂用母线自启动电动机总功率为500kW，试问高、低压串接自启动时，低压电动机能否成功自启动？（高、低压电动机平均启动电流倍数为5，）【参考答案】解：1）厂用高压母线电压校验：高压厂用母线的合成负荷标幺值为：高压厂用变压器电抗标幺值为：高压母线电压标幺值：满足要求。2）低压厂用母线电压校验：低压厂用母线的合成负荷标幺值为：低压厂用变压器电抗标幺值为：低压母线电压标幺值：满足要求。因此，高、低压串接自启动时，低压电动机能成功自启动。5．试选择某水电站发电机出口断路器和隔离开关。发电机数据为：PN=36MW、UN=10.5kV、。已知系统至发电机出口短路电流为11.3kA，I1.55=7.69kA，I3.1=7.5kA，发电机主保护动作时间tpr1=0.06s，后备保护时间tpr2=3.01s。断路器为室内布置，环境温度为+40℃。解：发电机最大持续工作电流为根据发电机回路的UNS、Imax及断路器安装在屋内的要求，查附表5，可选SN10-10Ⅲ/3000型断路器，固有分闸时间tin=0.06s，燃弧时间ta=0.06s。短路热稳定计算时间为由于tk>1s，不计非周期热效应。短路电流的热效应Qk等于周期分类热效应QP，即短路开断时间为，故用效验冲击电流为下表列出断路器、隔离开关的有关参数，并与计算数据进行比较。由表可见，所选SN10-10Ⅲ/3000型断路器、GN10-10T/3000-160型隔离开关合格。表断路器、隔离开关选择结果表计算数据SN10-10Ⅲ/3000型断路器GN10-10T/3000-160型隔离开关UNS=10kAUN=10kVUN=10kVImax=2445AIN=3000AIN=3000AI"=11.3kAINbr=43.3kA——ish=30.36kAINcl=125kA——Qk=202.22(kA)2•sIt2t=43.32×4=7499(kA)2•sIt2t=752×5=28125(kA)2•sish=30.36kAies=125kAies=160kA6．选择100MW发电机和变压器之间母线桥的导体。已知发电机回路最大持续工作电流Imax＝6791A，Tmax＝5200h，连接母线三相水平布置，相间距...
