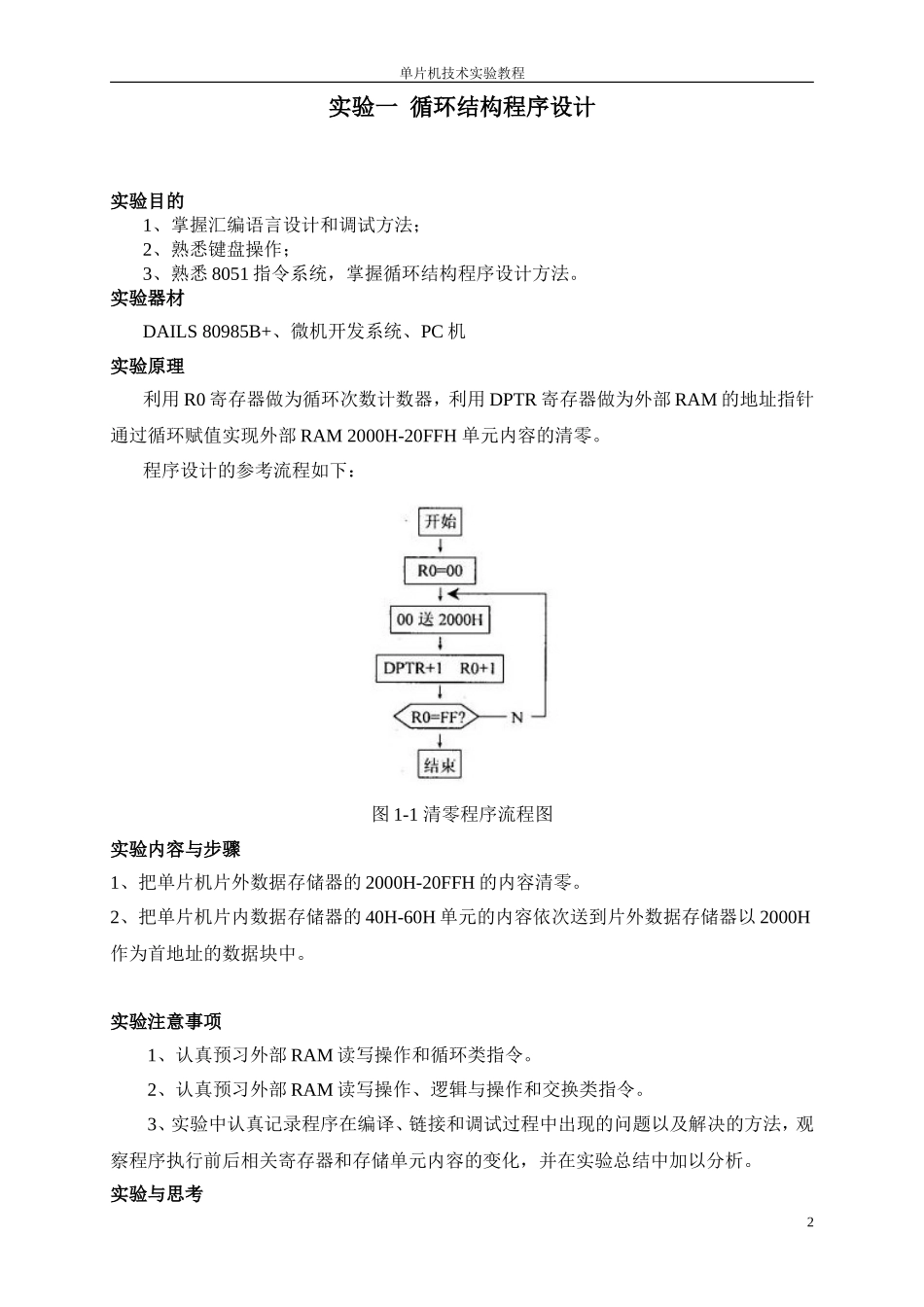

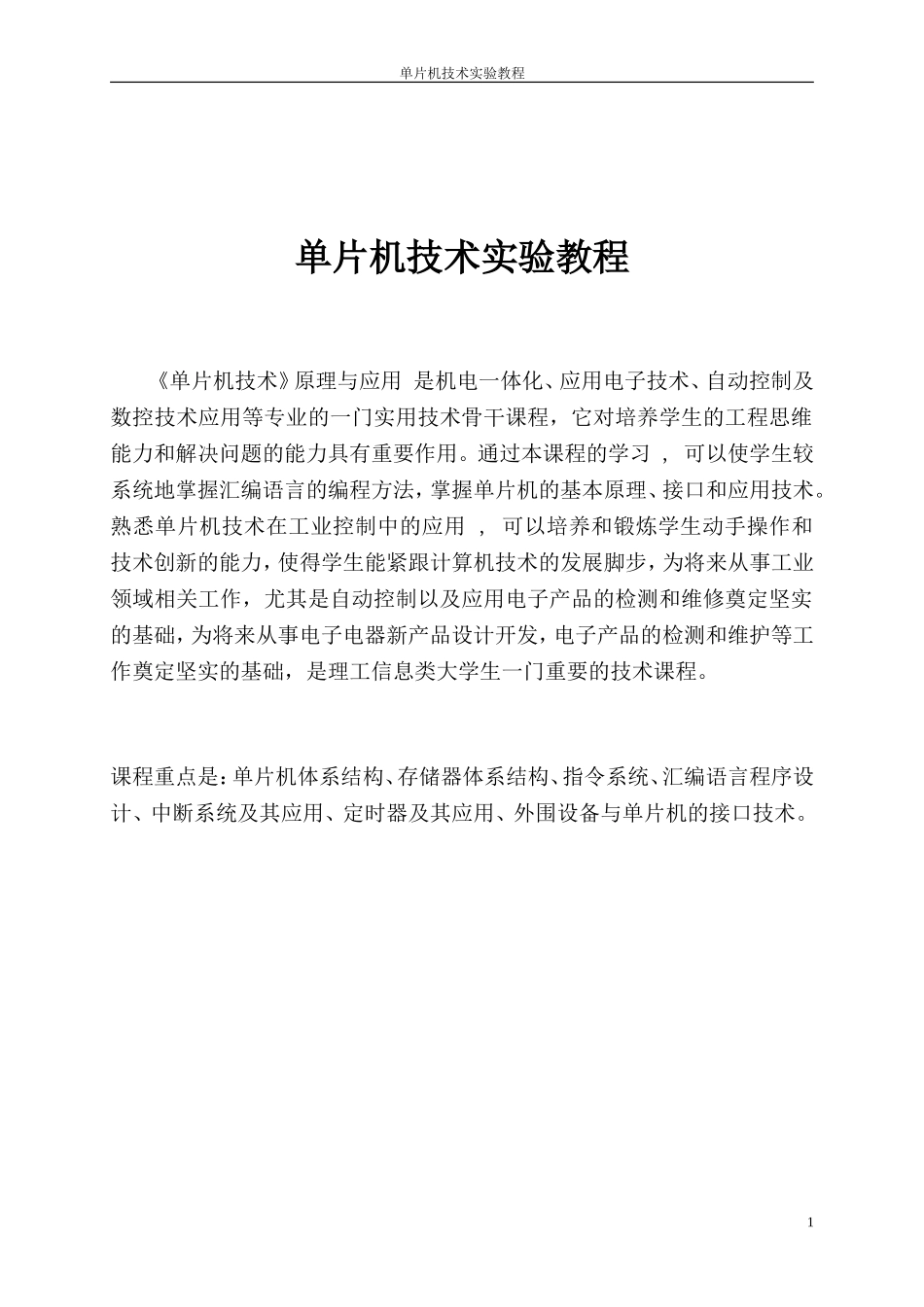

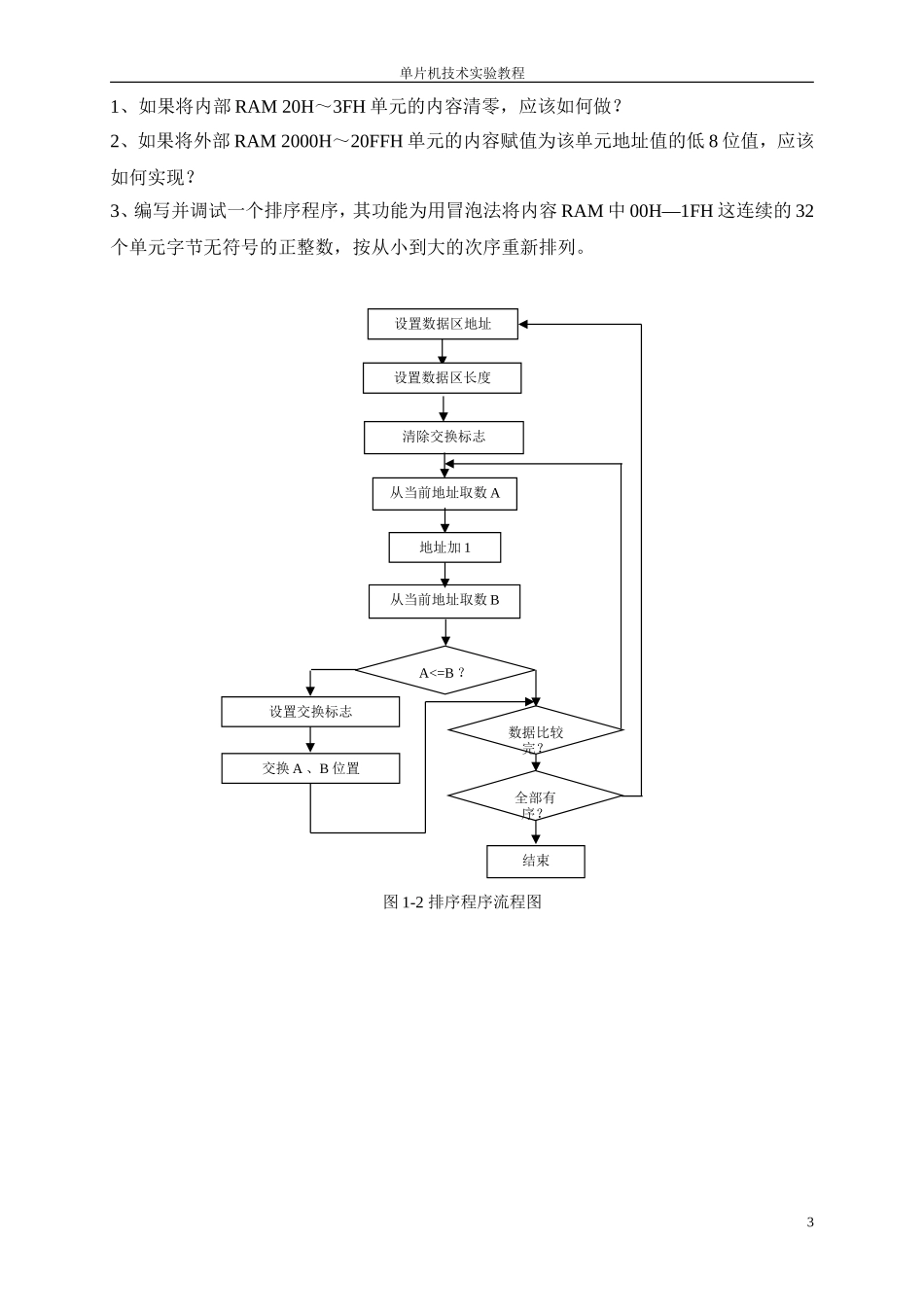

单片机技术实验教程单片机技术实验教程《单片机技术》原理与应用是机电一体化、应用电子技术、自动控制及数控技术应用等专业的一门实用技术骨干课程，它对培养学生的工程思维能力和解决问题的能力具有重要作用。通过本课程的学习,可以使学生较系统地掌握汇编语言的编程方法，掌握单片机的基本原理、接口和应用技术。熟悉单片机技术在工业控制中的应用,可以培养和锻炼学生动手操作和技术创新的能力，使得学生能紧跟计算机技术的发展脚步，为将来从事工业领域相关工作，尤其是自动控制以及应用电子产品的检测和维修奠定坚实的基础，为将来从事电子电器新产品设计开发，电子产品的检测和维护等工作奠定坚实的基础，是理工信息类大学生一门重要的技术课程。课程重点是：单片机体系结构、存储器体系结构、指令系统、汇编语言程序设计、中断系统及其应用、定时器及其应用、外围设备与单片机的接口技术。1单片机技术实验教程实验一循环结构程序设计实验目的1、掌握汇编语言设计和调试方法；2、熟悉键盘操作；3、熟悉8051指令系统，掌握循环结构程序设计方法。实验器材DAILS80985B+、微机开发系统、PC机实验原理利用R0寄存器做为循环次数计数器，利用DPTR寄存器做为外部RAM的地址指针通过循环赋值实现外部RAM2000H-20FFH单元内容的清零。程序设计的参考流程如下：图1-1清零程序流程图实验内容与步骤1、把单片机片外数据存储器的2000H-20FFH的内容清零。2、把单片机片内数据存储器的40H-60H单元的内容依次送到片外数据存储器以2000H作为首地址的数据块中。实验注意事项1、认真预习外部RAM读写操作和循环类指令。2、认真预习外部RAM读写操作、逻辑与操作和交换类指令。3、实验中认真记录程序在编译、链接和调试过程中出现的问题以及解决的方法，观察程序执行前后相关寄存器和存储单元内容的变化，并在实验总结中加以分析。实验与思考2单片机技术实验教程1、如果将内部RAM20H～3FH单元的内容清零，应该如何做？2、如果将外部RAM2000H～20FFH单元的内容赋值为该单元地址值的低8位值，应该如何实现？3、编写并调试一个排序程序，其功能为用冒泡法将内容RAM中00H—1FH这连续的32个单元字节无符号的正整数，按从小到大的次序重新排列。图1-2排序程序流程图3设置数据区地址清除交换标志从当前地址取数BA<=B？设置数据区长度从当前地址取数A地址加1结束数据比较完？全部有序？设置交换标志交换A、B位置单片机技术实验教程实验二选择结构程序设计实验目的1、掌握汇编语言的编程；2、熟悉8051指令系统，掌握选择结构程序设计方法。实验器材DAILS80985B+微机开发系统、PC机实验原理利用R0寄存器做为循环次数计数器，利用DPTR寄存器做为外部RAM的地址指针在单片机的片外数据存储器的2000－200FH地址中查出有几个字节是零，并把个数放在单片机的片外数据存储器的2100H中。程序设计的参考流程如下：图3-1选择程序流程图实验内容与步骤1、在单片机的片外数据存储器的2000H－200FH地址中查出有几个字节是零，并把个数放在单片机的片外数据存储器的2100H中。2、在单片机的片外数据存储器以2000H作为首地址的数据块送到片内以00H作为首地址的数据区域中，已知片外数据块以出现的第一个0值作为结束标记。假设数据块长度不超过127个字节。实验注意事项1、认真预习外部RAM读写操作和循环类指令。2、认真预习外部RAM读写操作、逻辑与操作和交换类指令。3、实验中认真记录程序在编译、链接和调试过程中出现的问题以及解决的方法，观4单片机技术实验教程察程序执行前后相关寄存器和存储单元内容的变化，并在实验总结中加以分析。实验与思考1、如果查找其他数值，程序该如何修改？2、该程序在数据采集过程中如何应用？3、利用单片机系统，将R2和（R6R7）中所存储的双字节无符号整数相乘，积送R3R4R5中。5单片机技术实验教程实验三单片机最小系统设计与制作实验目的1、掌握单片机的结构及工作方式；2、掌握单片机外围接口相应扩展方法与技巧。实验器材DAILS80985B+微机开发系统、PC机实验原理见单片机最小系统设计实验内容与步骤设计一个单片机最小系统，该系统可向用户提供4KB程序存储器、2K以上数据存储器、4个并行...
