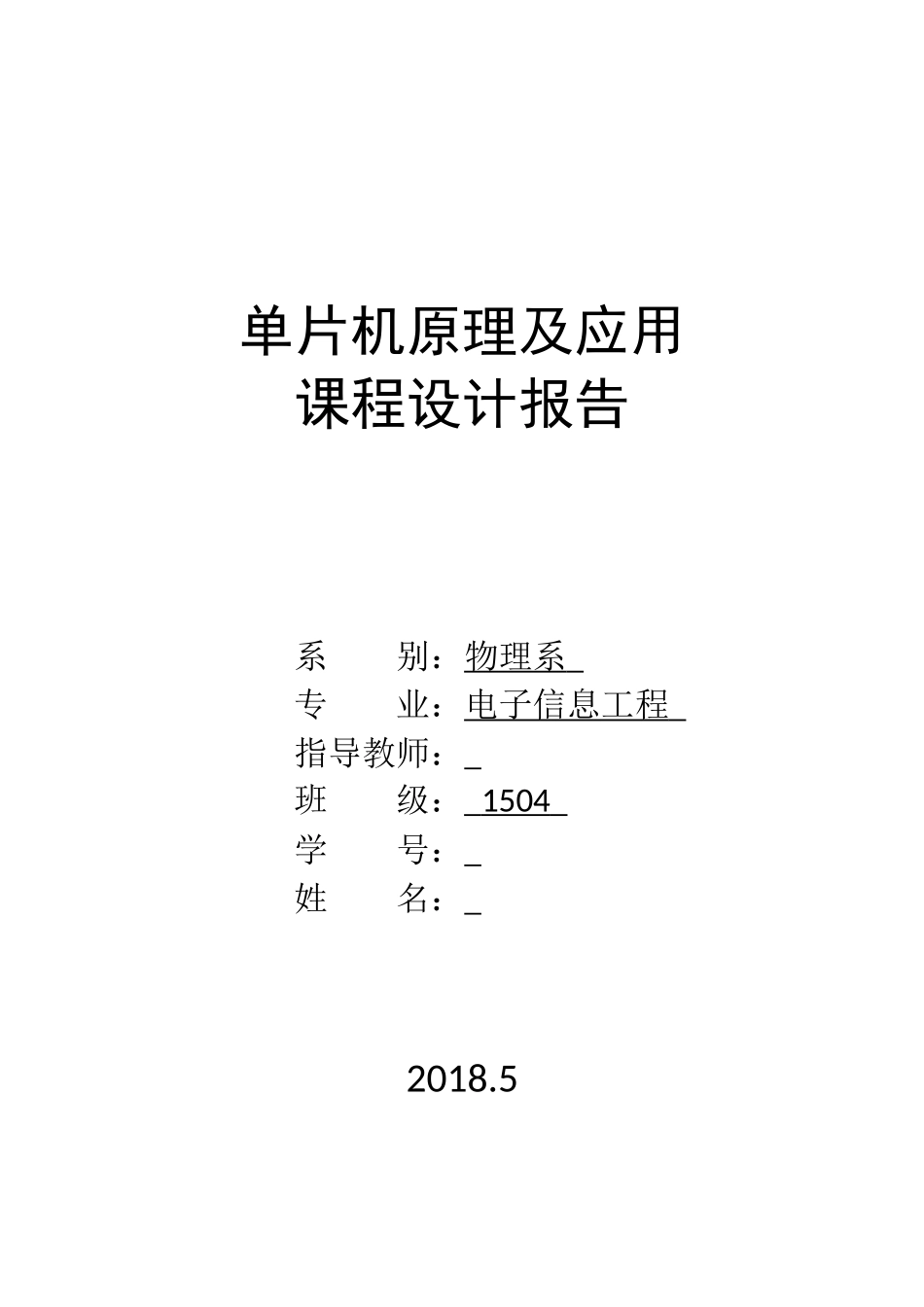

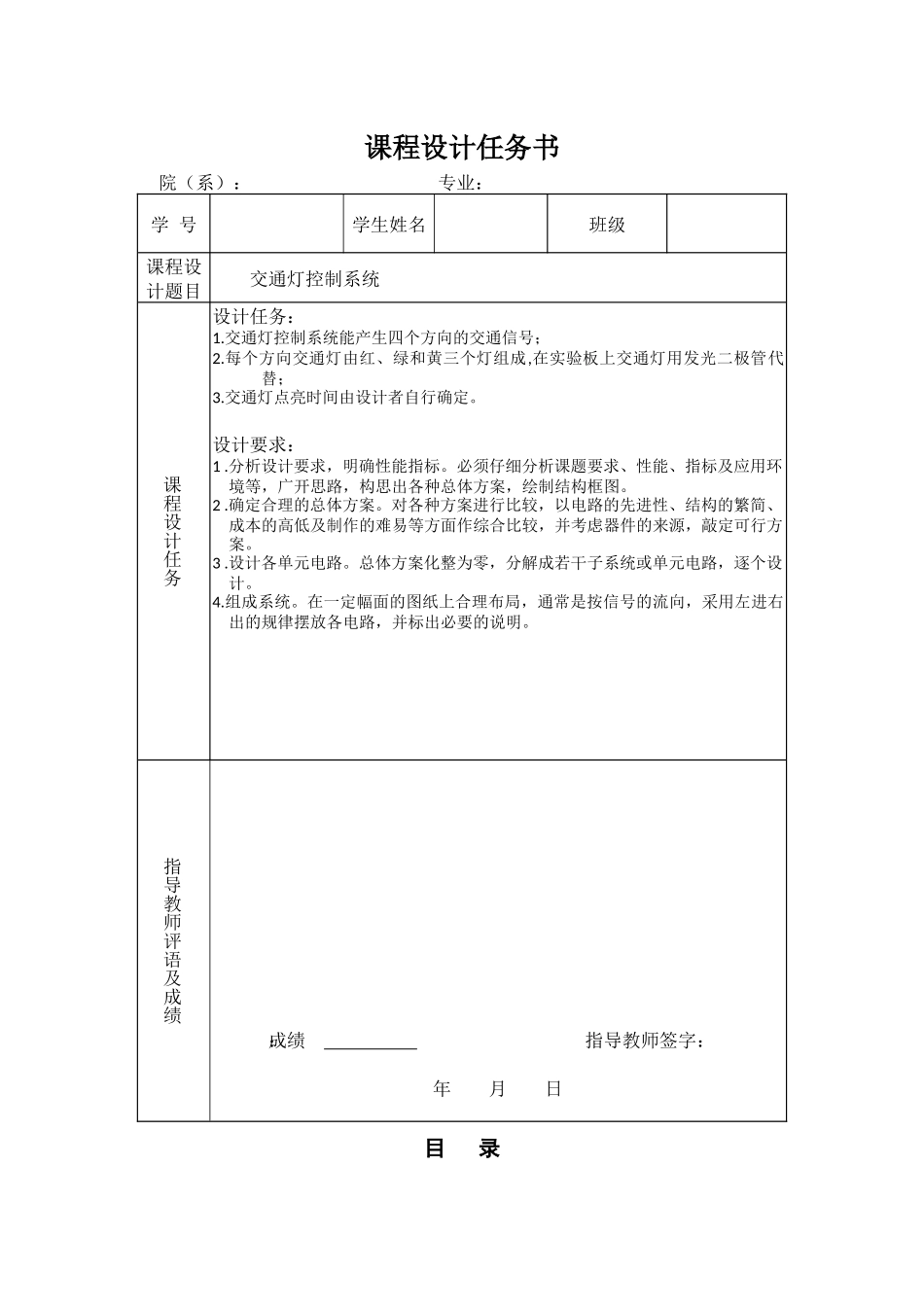

单片机原理及应用课程设计报告系别：物理系专业：电子信息工程指导教师：班级：1504学号：姓名：2018.5课程设计任务书院（系）：专业：学号学生姓名班级课程设计题目交通灯控制系统课程设计任务设计任务：1.交通灯控制系统能产生四个方向的交通信号；2.每个方向交通灯由红、绿和黄三个灯组成,在实验板上交通灯用发光二极管代替；3.交通灯点亮时间由设计者自行确定。设计要求：1.分析设计要求，明确性能指标。必须仔细分析课题要求、性能、指标及应用环境等，广开思路，构思出各种总体方案，绘制结构框图。2.确定合理的总体方案。对各种方案进行比较，以电路的先进性、结构的繁简、成本的高低及制作的难易等方面作综合比较，并考虑器件的来源，敲定可行方案。3.设计各单元电路。总体方案化整为零，分解成若干子系统或单元电路，逐个设计。4.组成系统。在一定幅面的图纸上合理布局，通常是按信号的流向，采用左进右出的规律摆放各电路，并标出必要的说明。指导教师评语及成绩成绩：指导教师签字：年月日目录................................................1........................................1........................................1..................................1..............................2........................................5..........................................6..................................6........................................73.3LED灯电路的设计......................................7........................................8.............................................8..................................10..............................................11............................................111一、绪言近年来，随着科技的飞速发展，单片机的应用正在不断深入，同时带动传统控制检测技术日益更新。在实时检测和自动控制的单片机应用系统中，单片机往往作为一个核心部件来使用，正在不断的应用到实际生活中，并且根据具体硬件结构软硬件结合，加以完善。十字路口车辆穿梭，行人熙攘，车行车道，人行人道，有条不紊。那么靠什么来实现这井然秩序呢？靠的就是交通信号灯的自动指挥系统。交通信号灯控制方式很多。本系统采用单片机AT89C51为中心器件来设计交通灯控制器，实现了通过信号灯对路面状况的智能控制。从一定程度上解决了交通路口堵塞、车辆停车等待时间不合理、急车强通等问题。系统具有结构简单、可靠性高、成本低、实时性好、安装维护方便等优点，有广泛的应用前景。二、方案比较与论证2.1系统整体流程图AT89C51单片机晶振电路电源电路显示模块显示模块显示模块显示模块22.2单片机的选择方案论证方案一：采用可编程逻辑期间CPLD作为控制器。CPLD可以实现各种复杂的逻辑功能、规模大、密度高、体积小、稳定性高、IO资源丰富、易于进行功能扩展。采用并行的输入输出方式，提高了系统的处理速度，适合作为大规模控制系统的控制核心。但本系统不需要复杂的逻辑功能，对数据的处理速度的要求也不是非常高，且从使用及经济的角度考虑我们放弃了此方案方案二：采用Atmel公司的单片机的可擦除只读存储器可以反复擦除1000次。该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU和闪速存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，AT89C051是它的一种精简版本。AT89C51单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。综合考虑，选择方案二，采用Atmel公司的AT89C51单片机作3为控制器。2.389C51单片机引脚功能说明VCC：供电电压。GND：接地。P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。当P0口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的低八位。在FIASH编程时，P0口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须接上拉电阻。P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电...
