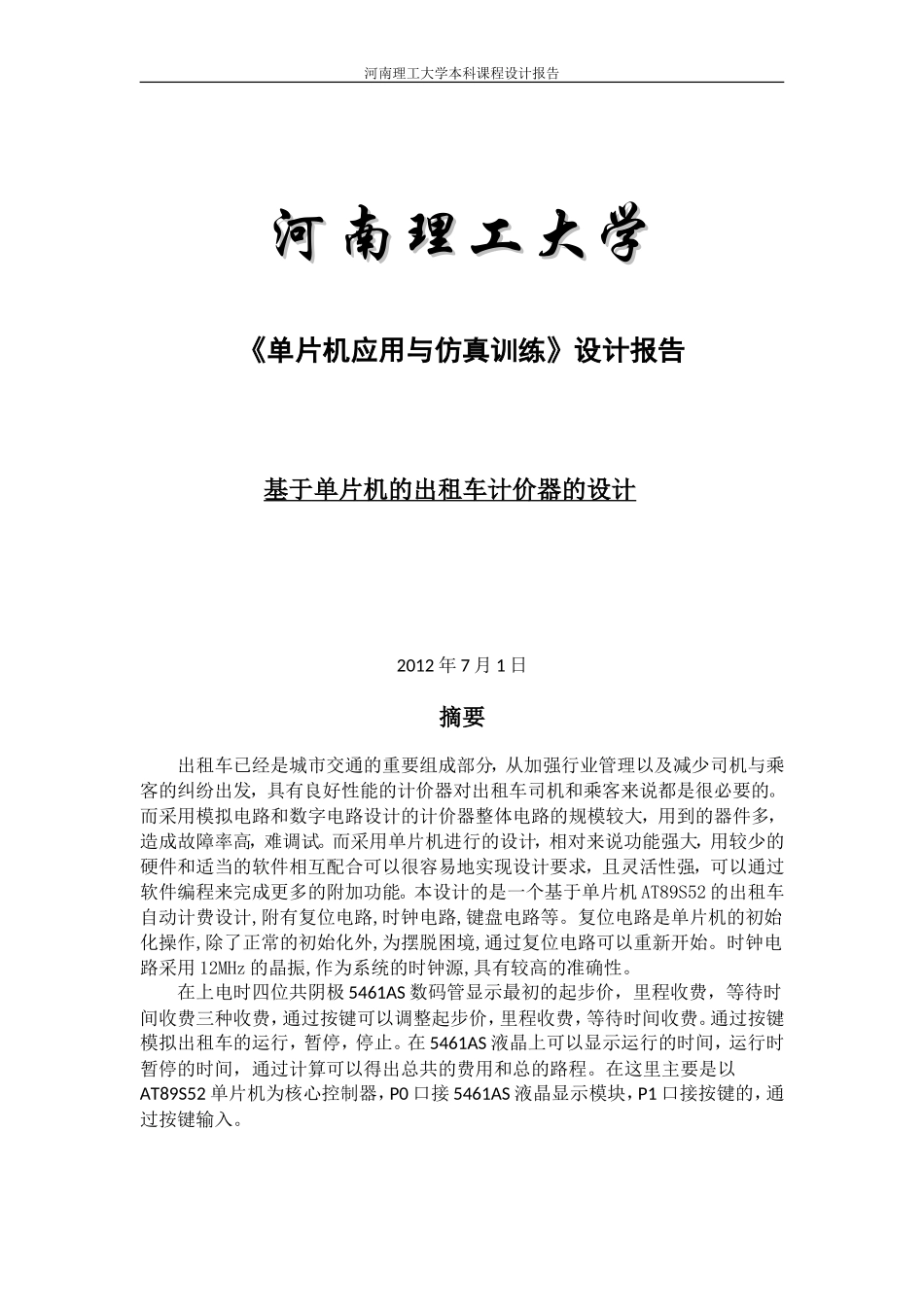

河南理工大学本科课程设计报告河南理工大学河南理工大学《单片机应用与仿真训练》设计报告基于单片机的出租车计价器的设计2012年7月1日摘要出租车已经是城市交通的重要组成部分,从加强行业管理以及减少司机与乘客的纠纷出发,具有良好性能的计价器对出租车司机和乘客来说都是很必要的。而采用模拟电路和数字电路设计的计价器整体电路的规模较大,用到的器件多,造成故障率高,难调试。而采用单片机进行的设计,相对来说功能强大,用较少的硬件和适当的软件相互配合可以很容易地实现设计要求,且灵活性强,可以通过软件编程来完成更多的附加功能。本设计的是一个基于单片机AT89S52的出租车自动计费设计,附有复位电路,时钟电路,键盘电路等。复位电路是单片机的初始化操作,除了正常的初始化外,为摆脱困境,通过复位电路可以重新开始。时钟电路采用12MHz的晶振,作为系统的时钟源,具有较高的准确性。在上电时四位共阴极5461AS数码管显示最初的起步价,里程收费,等待时间收费三种收费,通过按键可以调整起步价,里程收费,等待时间收费。通过按键模拟出租车的运行,暂停,停止。在5461AS液晶上可以显示运行的时间,运行时暂停的时间,通过计算可以得出总共的费用和总的路程。在这里主要是以AT89S52单片机为核心控制器,P0口接5461AS液晶显示模块,P1口接按键的,通过按键输入。河南理工大学本科课程设计报告目录第一章概述............................................................................................................-2-1.1出租车计价器设计要求................................................................................-2-1.2系统主要功能................................................................................................-2-1.3方案论证与比较............................................................................................-2-第二章出租车计价系统的硬件设计.................................................................-4-2.1振荡电路........................................................................................................-4-2.2复位电路设计................................................................................................-4-2.3键盘接口电路................................................................................................-5-2.4显示电路........................................................................................................-6-2.5路程测量部分................................................................................................-6-2.6单片机各引脚功能说明................................................................................-7-2.75461AS液晶的简介.......................................................................................-8-第三章出租车计价系统的软件设计................................................................-11-3.1单片机资源使用..........................................................................................-11-3.2中断子函数..................................................................................................-11-3.3判键子函数..................................................................................................-12-3.4显示子程序..................................................................................................-13-3.5总程序流程框图..........................................................................................-14-第四章PROTEUS软件仿真...............................................................................-15-4.1PROTEUS介绍.....................................................................................
