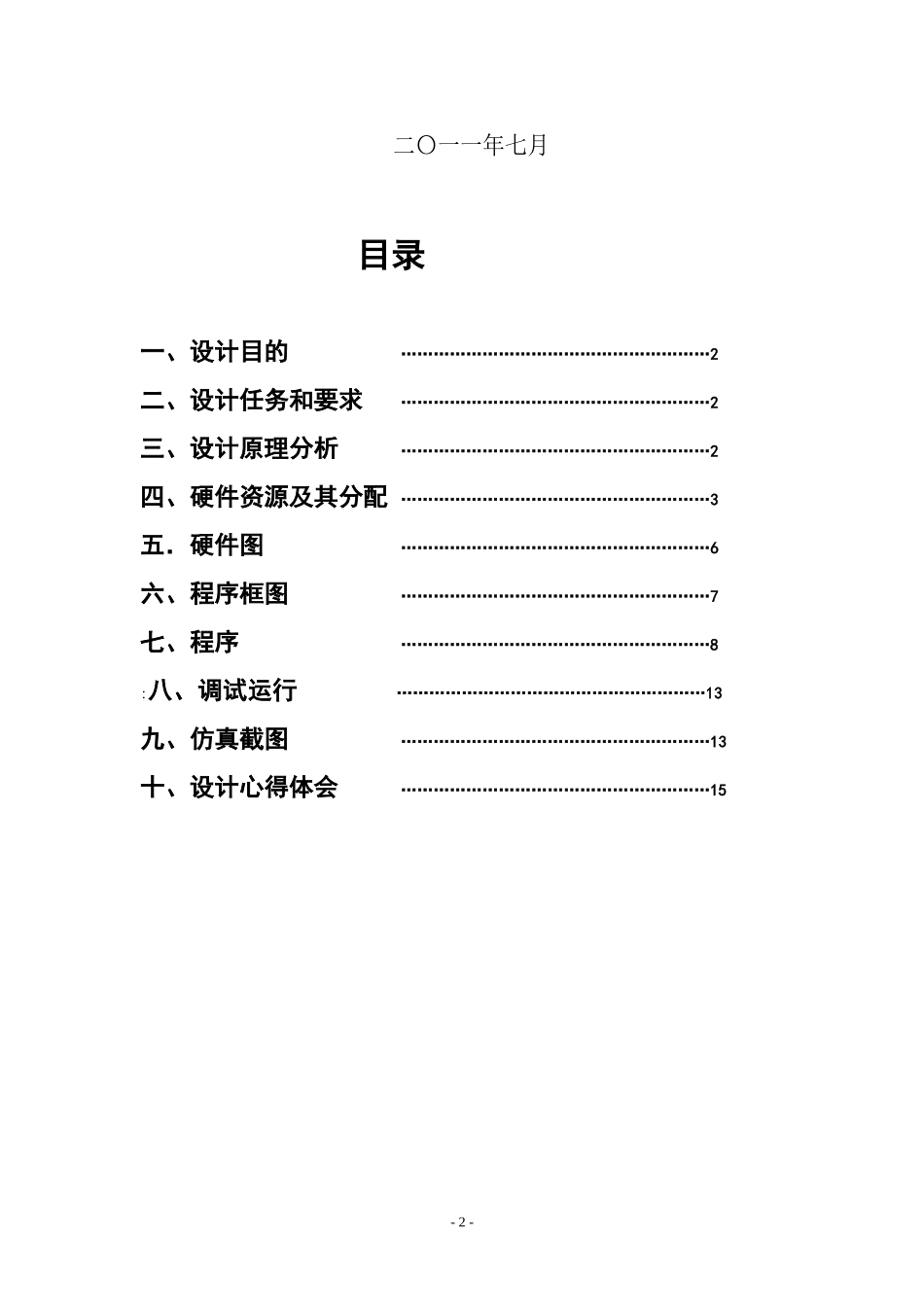

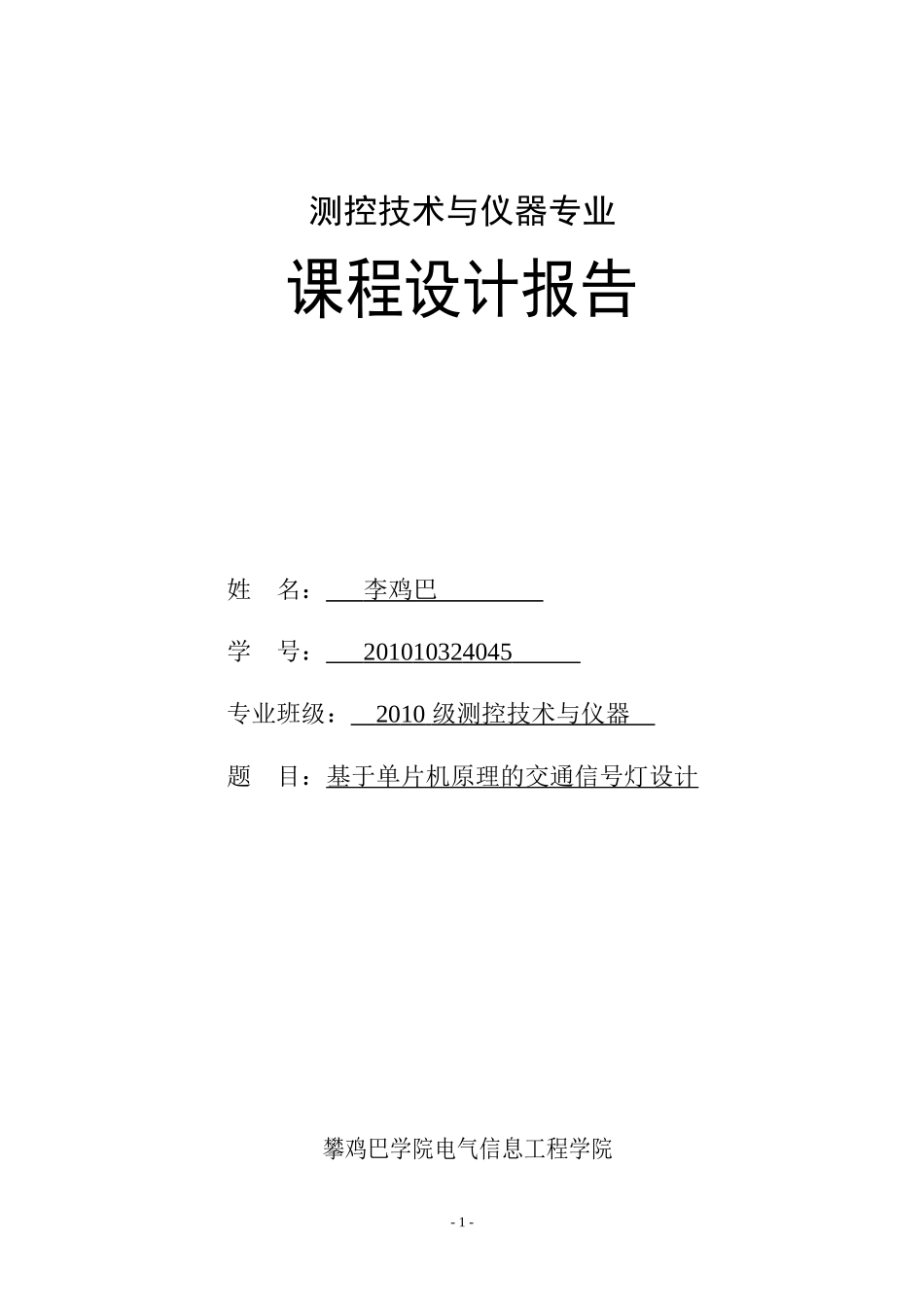

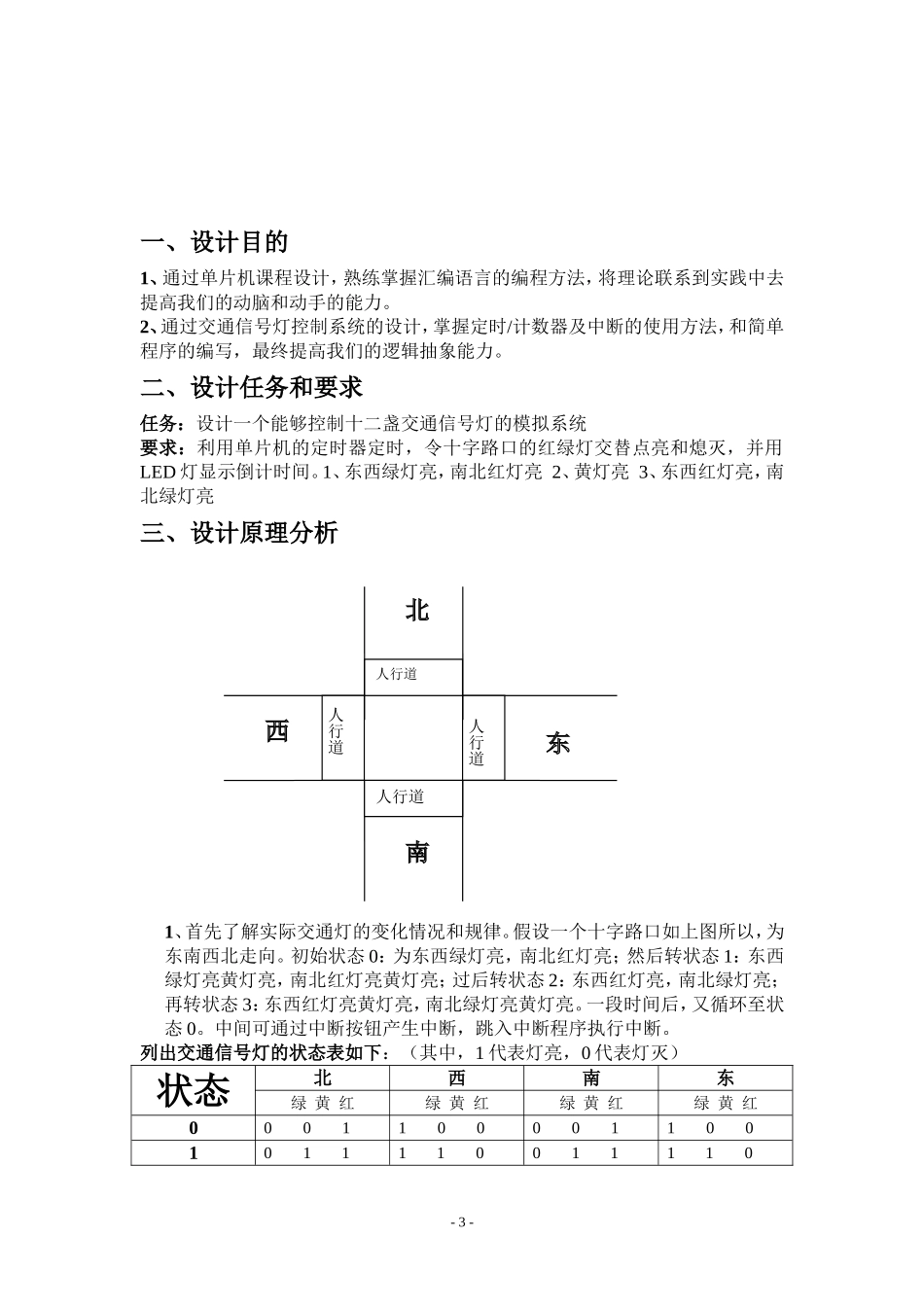

测控技术与仪器专业课程设计报告姓名：李鸡巴学号：201010324045专业班级：2010级测控技术与仪器题目：基于单片机原理的交通信号灯设计攀鸡巴学院电气信息工程学院-1-二〇一一年七月目录一、设计目的…………………………………………………2二、设计任务和要求…………………………………………………2三、设计原理分析…………………………………………………2四、硬件资源及其分配…………………………………………………3五．硬件图…………………………………………………6六、程序框图…………………………………………………7七、程序…………………………………………………8:八、调试运行…………………………………………………13九、仿真截图…………………………………………………13十、设计心得体会…………………………………………………15-2-一、设计目的1、通过单片机课程设计，熟练掌握汇编语言的编程方法，将理论联系到实践中去提高我们的动脑和动手的能力。2、通过交通信号灯控制系统的设计，掌握定时/计数器及中断的使用方法，和简单程序的编写，最终提高我们的逻辑抽象能力。二、设计任务和要求任务：设计一个能够控制十二盏交通信号灯的模拟系统要求：利用单片机的定时器定时，令十字路口的红绿灯交替点亮和熄灭，并用LED灯显示倒计时间。1、东西绿灯亮，南北红灯亮2、黄灯亮3、东西红灯亮，南北绿灯亮三、设计原理分析1、首先了解实际交通灯的变化情况和规律。假设一个十字路口如上图所以，为东南西北走向。初始状态0：为东西绿灯亮，南北红灯亮；然后转状态1：东西绿灯亮黄灯亮，南北红灯亮黄灯亮；过后转状态2：东西红灯亮，南北绿灯亮；再转状态3：东西红灯亮黄灯亮，南北绿灯亮黄灯亮。一段时间后，又循环至状态0。中间可通过中断按钮产生中断，跳入中断程序执行中断。列出交通信号灯的状态表如下：（其中，1代表灯亮，0代表灯灭）状态北西南东绿黄红绿黄红绿黄红绿黄红00011000011001011110011110-3-人行道人行道人行道人行道210000110000131100111100112、对于交通信号灯来说，应该有东西南北共四组灯，但由于同一道上的两组的信号灯的显示情况是相同的，所以只要用两组就行了，因此，采用单片机内部的I/O口上的P1口中的6个引脚即可来控制6个信号灯。3、通过编写程序，实现对发光二极管的控制，来模拟交通信号灯的管理。每延时一段时间，灯的显示情况都会按交通灯的显示规律进行状态转换。4、通过延时时间送显，可以在原有的交通信号灯系统的基础上，增添其倒计时间的显示功能，实现其功能的扩展。5．通过脉冲中断编写中断程序，可实现中断。四、硬件资源及其分配主要用到的硬件：P1口、P3口、LED数码管、LED发光二级管、定时器T0硬件分配：1、P1口：做为输出口，与发光二极管相连接，其状态及对应的十六进制值如下：方向状态无南北东西十六进制值说明P1.7P1.6P1.5P1.4P1.3P1.2P1.1P1.000010000122H东西绿南北红10011001133H东西绿黄全亮2000011000CH东西红南北绿3000111101EH东西红黄全亮2、P3口中的P3.0(RXD)和P3.1(TXD)作特殊用途,数据(倒计时时间)从RXD端输入,TXD端输出。3、LED发光二极管用来显示灯亮情况。4、定时/计数器T0用来产生1秒的定时5．Led显示器十位与p0相连接，个位与p2连接用来显示时间，下面是LED显示接口及原理。1LED是发光二极管的英文缩写，LED显示器是由发光二极管构成的，它在单片机中的应用非常普遍。通常所说的LED显示器由7个发光二极管组成，其排列形状如图所示。此外，显示器中还有一个圆点型发光二极管以dp表示，用于小数点表示。通过七个发光二极管亮暗的不同组合，可以显示多种数字、字母以及其它符号。LED显示中的发光二极管共有两种连接方法:2共阳极接法：把发光二极管的阳极连在一起构成公共阳极。使用时公共阳极接+5V。这样阴极端输入低电平的段发光二极管就导通点亮，而输入高电平的则不亮。3共阴极接法：把发光二极管的阴极连在一起构成公共阴极。使用时公共阴极接-4-地。这样阳极端输入高电平的段发光二极管就导通点亮，而输入低电平的则不亮4控制数码管驱动级的控制电路有静态式和动态式两类：5静态驱动：它...
