半导体三极管解析课件VIP免费

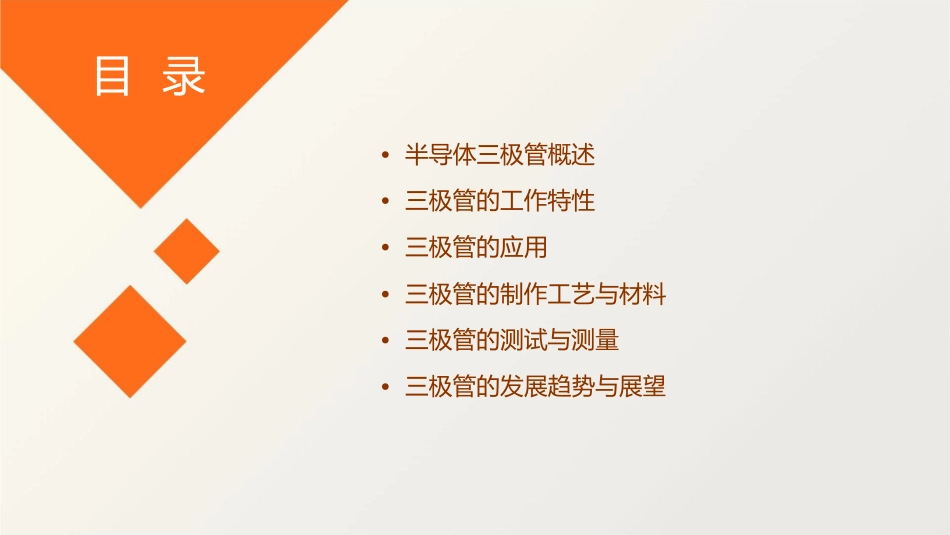

半导体三极管解析课件目录•半导体三极管概述•三极管的工作特性•三极管的应用•三极管的制作工艺与材料•三极管的测试与测量•三极管的发展趋势与展望半导体三极管概述01定义与工作原理定义半导体三极管是一种电子器件，由三个半导体区域（基极、集电极和发射极）组成，通过控制基极电流来控制集电极和发射极之间的电流。工作原理当基极输入信号时，基极电流的变化会引起集电极和发射极之间电流的变化，从而实现信号的放大、开关和振荡等功能。三极管的基本结构结构半导体三极管由三个半导体区域（N型或P型）和三个电极（基极、集电极和发射极）组成。制作工艺三极管通常采用外延生长、扩散或离子注入等工艺制作而成，不同的工艺会影响三极管的性能和特点。三极管的主要类型NPN型和PNP型01根据半导体区域类型的不同，三极管可分为NPN型和PNP型，它们在工作原理、电路符号和特性上有所不同。高频管和低频管02根据工作频率的不同，三极管可分为高频管和低频管，高频管适用于高频信号的处理，低频管则适用于低频信号的处理。达林顿管和复合管03根据组合方式的不同，三极管可分为达林顿管和复合管，它们在电路中具有不同的作用和功能。三极管的工作特性02电流放大效应总结词电流放大效应是三极管最重要的特性之一，它能够将微弱的基极电流变化放大成集电极较大的电流，实现信号的放大。详细描述三极管利用半导体材料特性，通过控制基极电流实现对集电极电流的放大，这种效应在电子线路中具有广泛应用，如放大器、振荡器等。输入输出特性曲线总结词输入输出特性曲线描述了三极管输入和输出电压、电流之间的关系，是分析三极管工作状态的重要依据。详细描述通过测试不同基极电流和集电极电压下的三极管性能，可以绘制出输入输出特性曲线，从而了解三极管在不同工作状态下的电压、电流变化情况。频率特性总结词频率特性是指三极管在不同频率下的性能表现，包括高频响应、带宽等参数。详细描述三极管在高频信号下的性能受到其内部载流子迁移率、结电容等因素影响，因此具有不同的频率响应特性。了解频率特性对于设计高频电路和高速数字逻辑电路至关重要。功率特性总结词功率特性描述了三极管在不同功率水平下的性能表现，包括最大允许集电极功耗、效率等参数。详细描述在功率放大电路中，三极管的功率特性决定了其能够处理的信号功率大小和效率，对于大功率应用场景尤为重要。同时，了解功率特性也有助于防止三极管因过热而损坏。三极管的应用03在模拟电路中的应用开关作用在模拟电路中，三极管也可以作为开关使用，通过控制基极电流的通断来实现开关功能。信号放大三极管在模拟电路中主要用于信号的放大，通过控制基极电流来调节放大倍数，实现信号的线性放大。稳压电路利用三极管的特性，可以组成稳压电路，为电路提供稳定的直流电压。在数字电路中的应用010203逻辑门电路触发器编码器与译码器在数字电路中，三极管常用于构成逻辑门电路，如与门、或门、非门等。利用三极管的开关特性，可以组成触发器，用于存储二进制信息。利用三极管可以实现编码器与译码器的功能，用于数字信号的处理。在放大器中的应用音频放大利用三极管的放大特性，可以组成音频放大器，用于音频信号的放大。射频放大在无线通信中，三极管可以用于射频信号的放大，实现信号的远距离传输。仪表放大在测量和控制系统，三极管可以组成仪表放大器，用于微弱信号的放大。在振荡器中的应用自由振荡器调谐振荡器弛张振荡器利用三极管的开关特性，可以组成自由振荡器，用于产生方波或三角波信号。通过调整三极管的参数，可以组成调谐振荡器，用于产生特定频率的信号。利用三极管的特性，可以组成弛张振荡器，用于产生具有特定波形和频率的信号。三极管的制作工艺与材料04制作工艺流程将硅片进行清洗，去除表面杂质，然后进行清洗与切割氧化切割，得到适当大小的晶片。在高温下将晶片表面氧化，形成一层保护膜，以防止杂质进入晶片内部。将杂质元素扩散到晶片内部，形成PN结，这扩散金属化封装是三极管的核心部分。在晶片表面蒸镀金属，形成电极，以便于与其他元件连接。将制作好的三极管进行封装，保护内部结构不受外界环...
