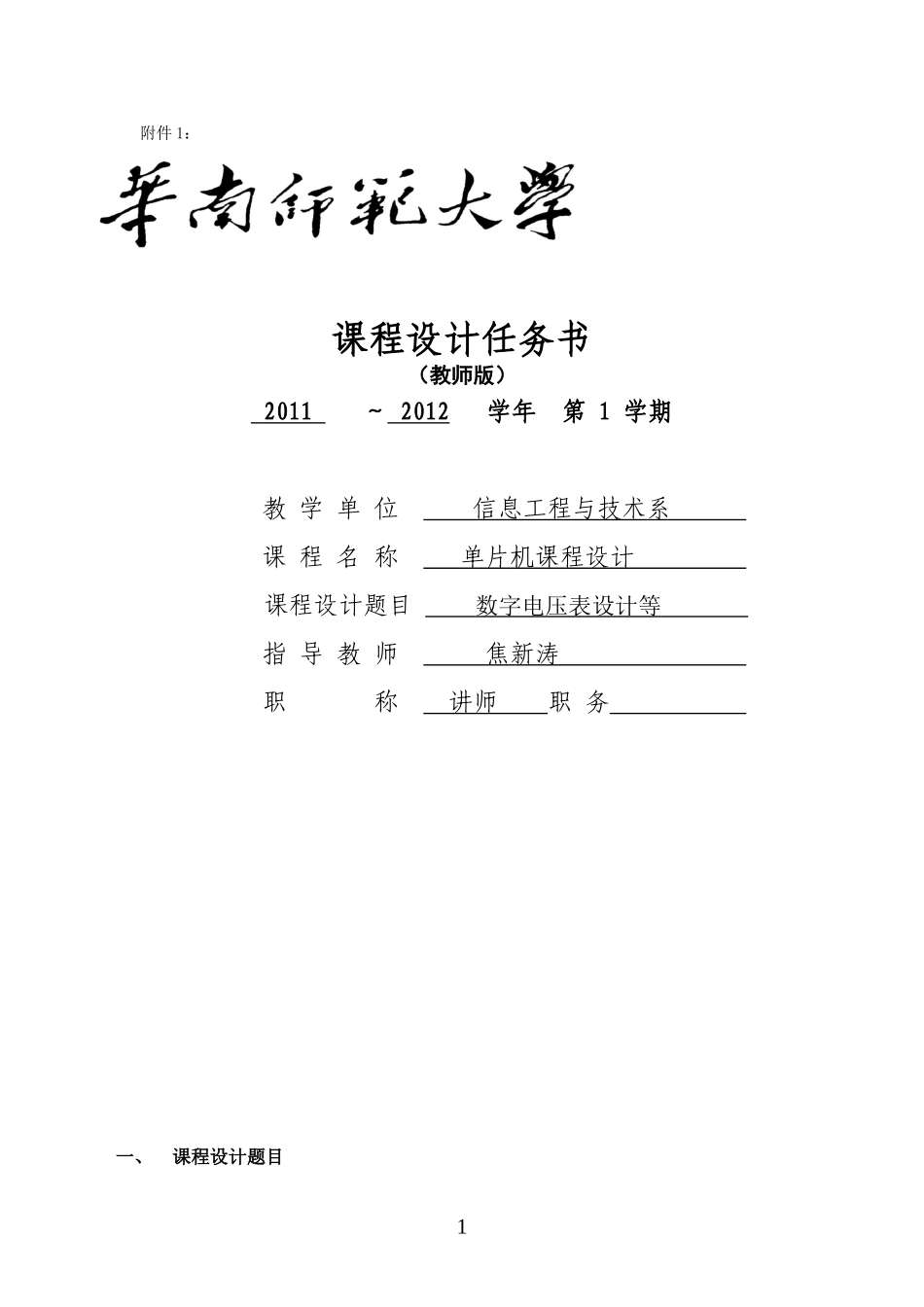

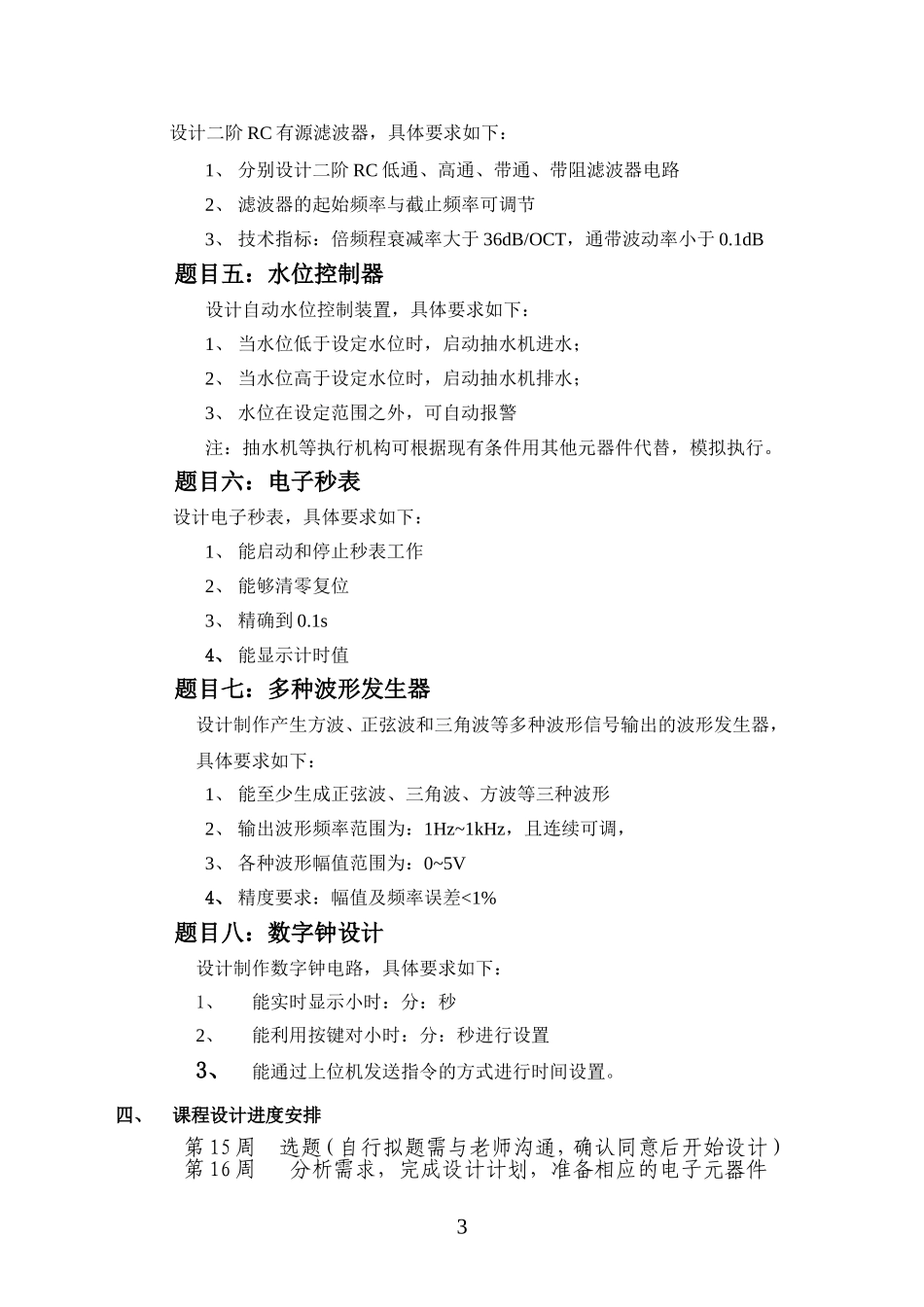

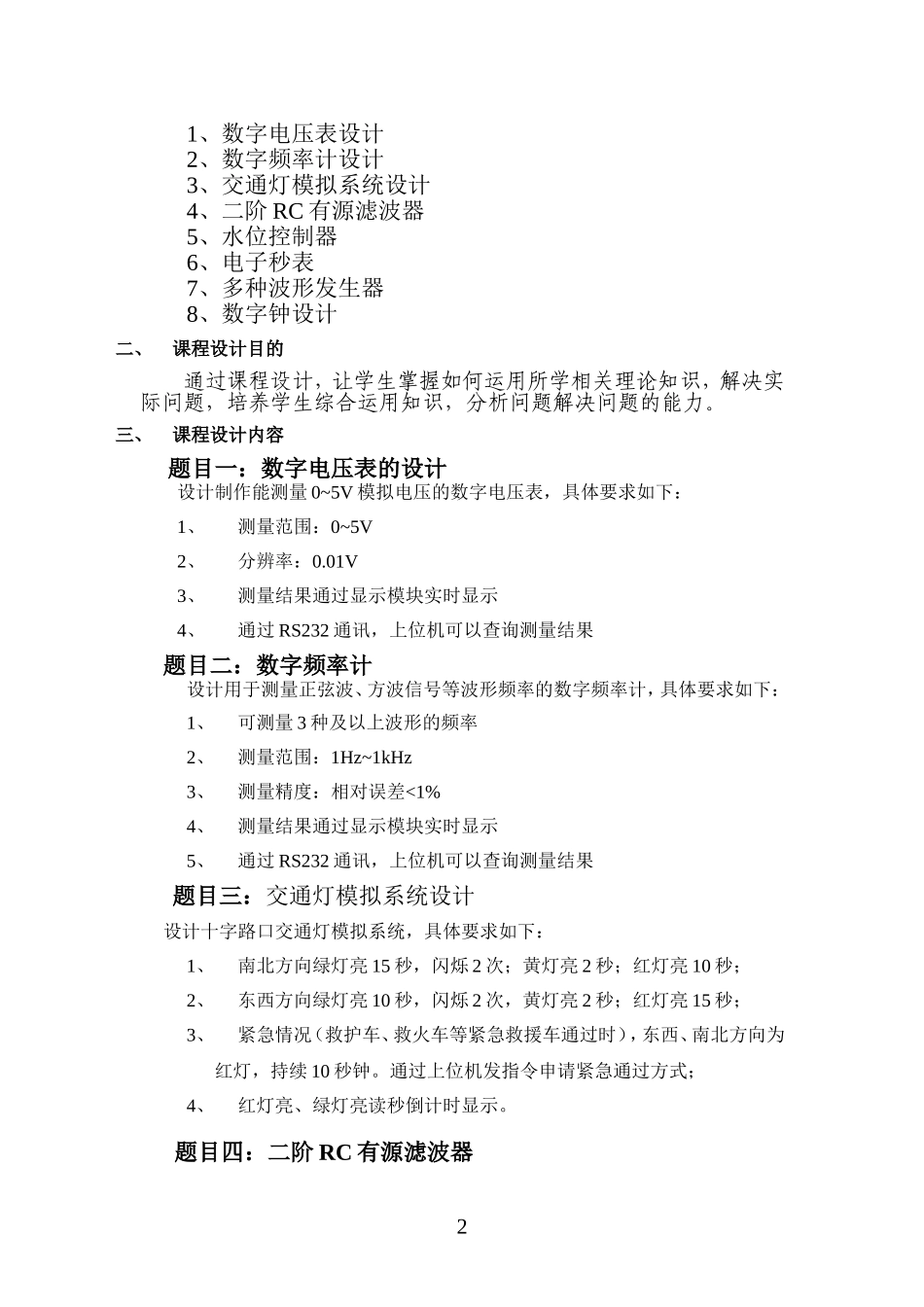

附件1：课程设计任务书（教师版）2011～2012学年第1学期教学单位信息工程与技术系课程名称单片机课程设计课程设计题目数字电压表设计等指导教师焦新涛职称讲师职务一、课程设计题目11、数字电压表设计2、数字频率计设计3、交通灯模拟系统设计4、二阶RC有源滤波器5、水位控制器6、电子秒表7、多种波形发生器8、数字钟设计二、课程设计目的通过课程设计，让学生掌握如何运用所学相关理论知识，解决实际问题，培养学生综合运用知识，分析问题解决问题的能力。三、课程设计内容题目一：数字电压表的设计设计制作能测量0~5V模拟电压的数字电压表，具体要求如下：1、测量范围：0~5V2、分辨率：0.01V3、测量结果通过显示模块实时显示4、通过RS232通讯，上位机可以查询测量结果题目二：数字频率计设计用于测量正弦波、方波信号等波形频率的数字频率计，具体要求如下：1、可测量3种及以上波形的频率2、测量范围：1Hz~1kHz3、测量精度：相对误差<1%4、测量结果通过显示模块实时显示5、通过RS232通讯，上位机可以查询测量结果题目三：交通灯模拟系统设计设计十字路口交通灯模拟系统，具体要求如下：1、南北方向绿灯亮15秒，闪烁2次；黄灯亮2秒；红灯亮10秒；2、东西方向绿灯亮10秒，闪烁2次，黄灯亮2秒；红灯亮15秒；3、紧急情况（救护车、救火车等紧急救援车通过时），东西、南北方向为红灯，持续10秒钟。通过上位机发指令申请紧急通过方式；4、红灯亮、绿灯亮读秒倒计时显示。题目四：二阶RC有源滤波器2设计二阶RC有源滤波器，具体要求如下：1、分别设计二阶RC低通、高通、带通、带阻滤波器电路2、滤波器的起始频率与截止频率可调节3、技术指标：倍频程衰减率大于36dB/OCT，通带波动率小于0.1dB题目五：水位控制器设计自动水位控制装置，具体要求如下：1、当水位低于设定水位时，启动抽水机进水；2、当水位高于设定水位时，启动抽水机排水；3、水位在设定范围之外，可自动报警注：抽水机等执行机构可根据现有条件用其他元器件代替，模拟执行。题目六：电子秒表设计电子秒表，具体要求如下：1、能启动和停止秒表工作2、能够清零复位3、精确到0.1s4、能显示计时值题目七：多种波形发生器设计制作产生方波、正弦波和三角波等多种波形信号输出的波形发生器，具体要求如下：1、能至少生成正弦波、三角波、方波等三种波形2、输出波形频率范围为：1Hz~1kHz，且连续可调，3、各种波形幅值范围为：0~5V4、精度要求：幅值及频率误差<1%题目八：数字钟设计设计制作数字钟电路，具体要求如下：1、能实时显示小时：分：秒2、能利用按键对小时：分：秒进行设置3、能通过上位机发送指令的方式进行时间设置。四、课程设计进度安排第15周选题（自行拟题需与老师沟通，确认同意后开始设计）第16周分析需求，完成设计计划，准备相应的电子元器件3第17周完成设计第18周对设计进行调试与修改，撰写设计报告书。提交设计实物与设计作品。五、课程设计成果要求1、在以上题目中每人任选一题，亦可自拟题目（自拟的题目需得到老师认可）2、课程设计结束时需及时提供设计实物及设计报告3、设计成果需满足题目要求，在此基础上可根据个人理解进一步发挥（可加分）4、设计报告书应包含以下内容：1)封面2)设计任务，主要技术指标及要求3)工作原理、元器件选择，参数计算4)详细设计步骤5)涉及到的结构原理图、电路图等6)对设计成果进行分析，做出评价，说明该设计的特点及存在的问题，提出修改意见7)心得体会六、课程设计参考书目1.张俊谟，单片机中级教程：原理与应用，北京航空航天大学出版社，20067.012.杨欣，实例解读51单片机完全学习与应用，电子工业出版社，2011.043.胡汉才，单片机原理及接口技术，清华大学业出版社，2010.054.张金，电子系统设计实战，电子工业出版社，2011.015.孙焕铭，51单片机C程序应用实例详解，北京航空航天大学出版社，2011.03七、指导教师联系方式办公室：86687743电话:13433100935E-mail:g_xtjiao@126.com指导教师：焦新涛系主任：曾碧卿4
