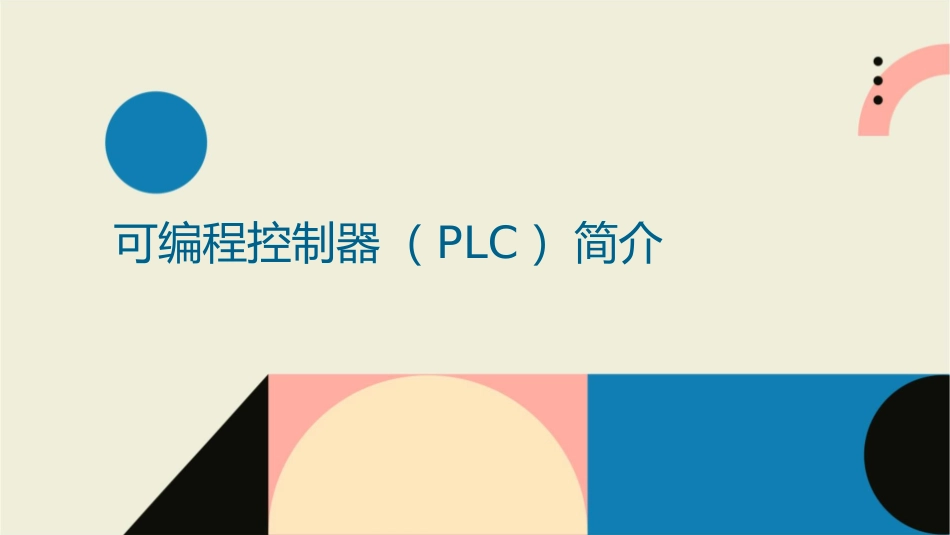

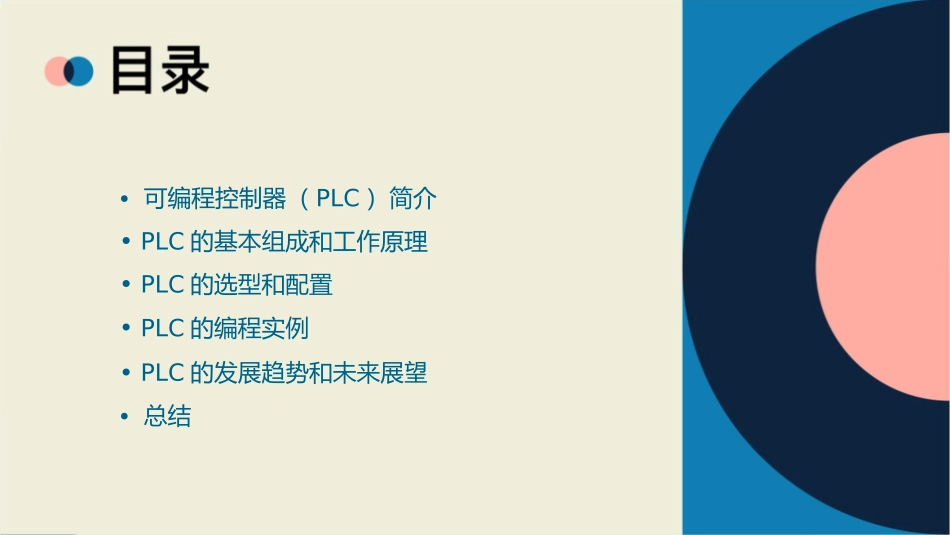

可编程控制器概述概要课件•可编程控制器（PLC）简介•PLC的基本组成和工作原理•PLC的选型和配置•PLC的编程实例•PLC的发展趋势和未来展望•总结可编程控制器（PLC）简介PLC的定义PLC是一种可编程的控制器，通过存储程序来实现控制逻辑。它采用一种名为梯形图的图形编程语言，使得编程过程更加直观和易于理解。PLC通常被用于工业自动化系统中，以实现对机械设备的控制。PLC的特点可靠性高灵活性好PLC具有很高的可靠性和稳定性，能够在恶劣的环境下长时间运行。PLC可以通过编程来实现各种控制逻辑，适应不同的控制需求。易于维护成本较低PLC的硬件和软件都相对简单，易于维护和升级。相对于其他工业控制系统，PLC的成本较低，能够降低企业的生产成本。PLC的应用领域制造业交通行业PLC在制造业中广泛应用，如自动化生产线、机器人、数控机床等。PLC在交通行业中用于控制交通信号灯、地铁列车、高速公路收费站等。电力行业建筑行业PLC在电力行业中用于控制电机、变压器等设备的运行。PLC在建筑行业中用于控制电梯、空调系统、照明系统等。PLC的基本组成和工作原理PLC的基本组成输入输出模块接收和输出信号，实现与外部设备的交互。中央处理单元（CPU）存储器控制PLC的运算和逻辑处理，是PLC的核心部分。存储程序、数据和配置信息。电源模块通信模块为PLC提供稳定的电源，确保其支持与其他设备的通信，如与上位机或智能仪表的连接。正常工作。PLC的工作原理输入采样PLC读取输入信号的状态，并将其存储在输入映像寄存器中。程序执行CPU按照用户程序中的指令逐条执行，根据输入信号的状态进行逻辑运算或数据处理。输出更新将CPU计算的结果更新到输出映像寄存器中，并通过输出模块驱动外部设备。PLC的编程语言01LadderDiagram（梯形图）：基于继电器控制系统的图形化编程语言，易于理解和使用。02InstructionList（指令表）：以文本形式描述指令的顺序和逻辑关系。03FunctionBlockDiagram（功能块图）：使用图形化块来表示功能和逻辑关系。04StructuredText（结构化文本）：类似于高级编程语言的文本编程方式，支持变量、函数和复杂的逻辑运算。PLC的选型和配置PLC的选型原则应用需求匹配性能与可靠性根据实际控制需求，选择具有相应I/O接口、计算能力和特殊功能的PLC。考虑PLC的处理器速度、存储器容量、稳定性和可靠性。兼容性与扩展性成本效益选择能与其他设备或系统集成，且易于扩展的PLC。在满足需求的前提下，选择性价比高的PLC。PLC的配置方式固定配置可定制配置根据特定应用需求，预先设定I/O模块和处允许用户根据实际需要，灵活选择和搭配I/O模块、处理器和其他功能模块。理器。模块化配置集成配置将PLC硬件划分为标准化的模块，方便根据需要进行扩展或重组。将PLC与其他工业控制系统集成，实现更高效的控制和管理。PLC的通信接口串行通信接口以太网接口如RS-232、RS-485，用于PLC与远程设备之间的数据传输。用于PLC与计算机、其他PLC或工业网络之间的连接。无线通信接口工业总线接口如Wi-Fi、蓝牙，使PLC能与无线设备通信。如Profinet、Modbus，用于PLC与分布式I/O模块或其他工业设备的连接。PLC的编程实例简单的逻辑控制实例总结词通过简单的逻辑控制实例，了解PLC的基本编程方法。详细描述介绍如何使用PLC进行简单的逻辑控制，如开关控制、顺序控制等，通过实例演示PLC的基本编程方法和逻辑控制功能。模拟量的处理实例总结词学习如何使用PLC处理模拟量信号。详细描述介绍如何将模拟量信号转换为数字信号，以及如何使用PLC对模拟量信号进行处理和控制，通过实例演示模拟量处理在PLC编程中的应用。运动控制实例总结词了解如何使用PLC进行运动控制。详细描述介绍如何使用PLC进行步进电机、伺服电机的控制，以及如何实现精确的位置控制和速度控制，通过实例演示运动控制在PLC编程中的应用。PLC的发展趋势和未来展望PLC的发展趋势网络化PLC将更加注重与其它设备的通信和连接，实现设备间的信息共享和协同工作。智能化随着工业4.0的推进，PLC将进一步集成AI和机器学习技术，实现更智能的控制和优化。安全性增强随着安全需求的提升，PLC将加强安全防护和加密技术，保障工业控制系统...
