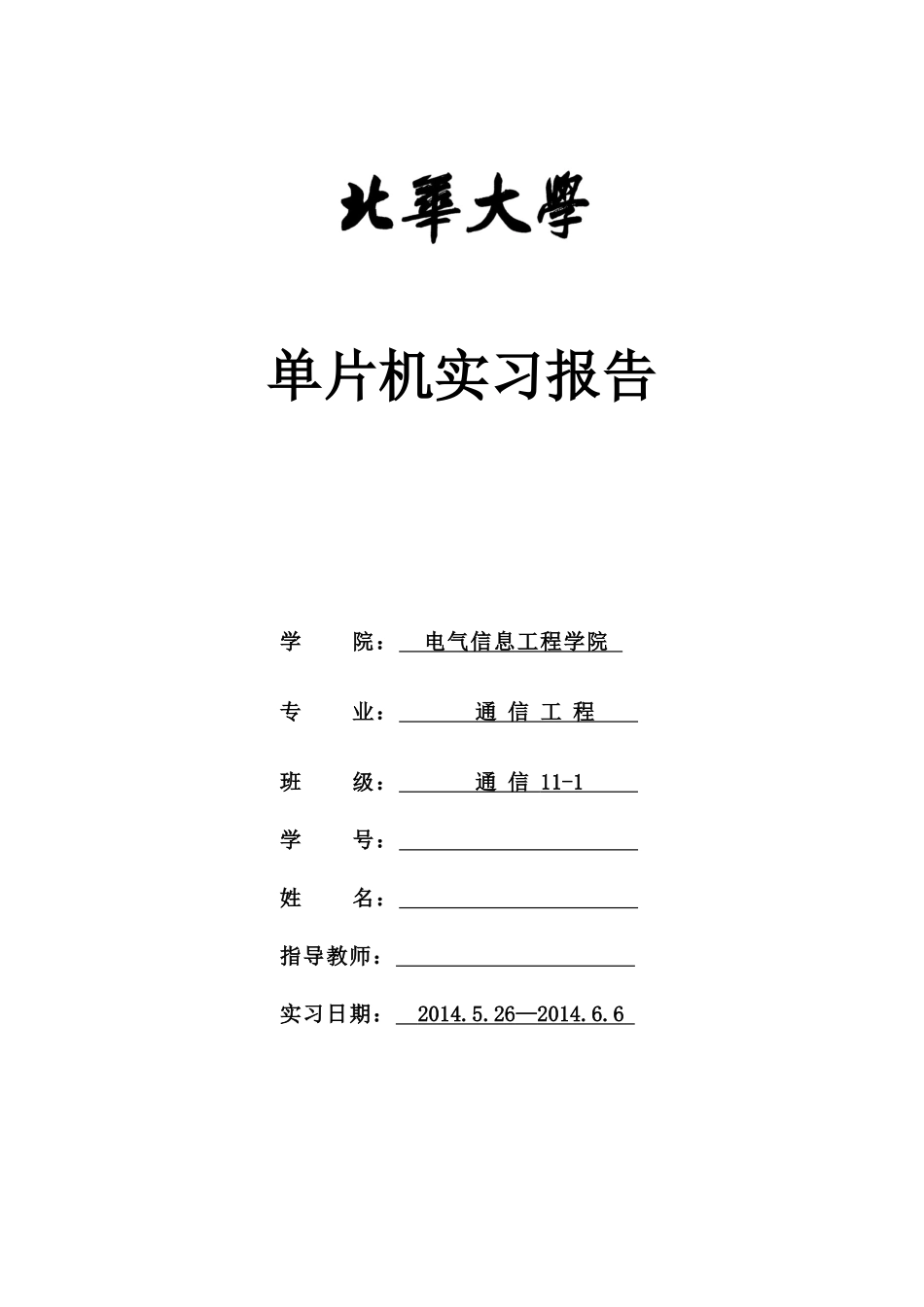

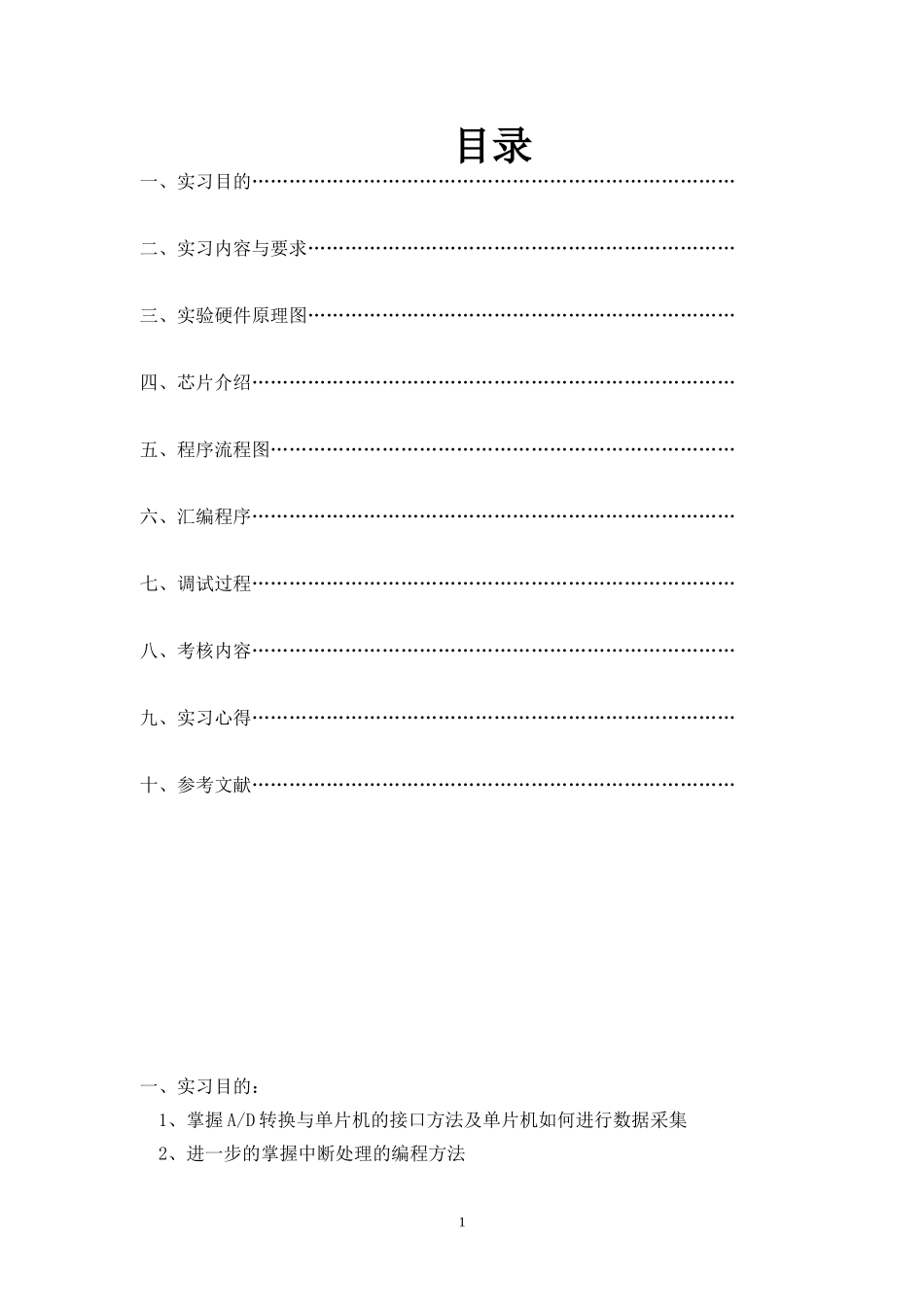

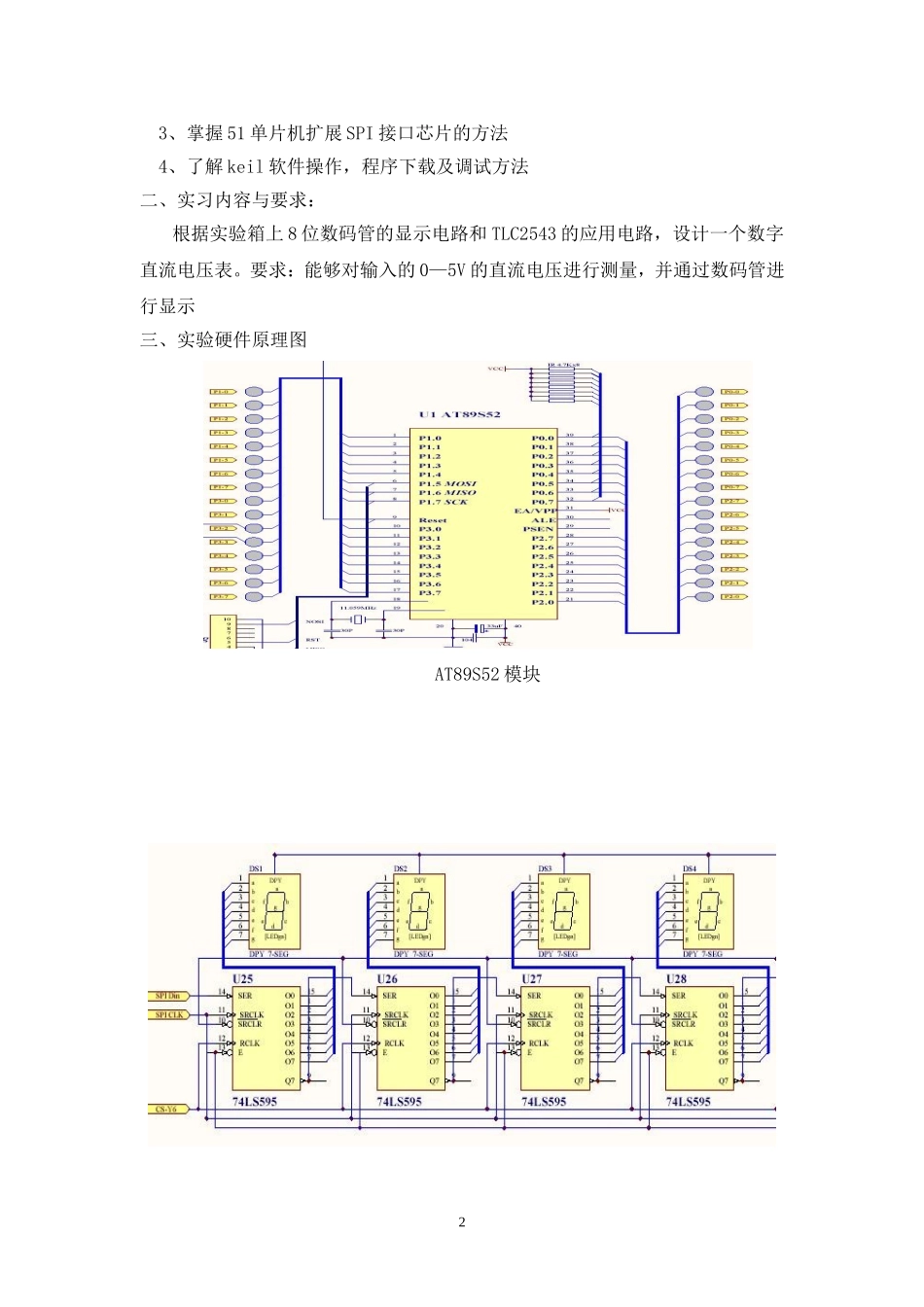

单片机实习报告学院：电气信息工程学院专业：通信工程班级：通信11-1学号：姓名：指导教师：实习日期：2014.5.26—2014.6.61目录一、实习目的……………………………………………………………………二、实习内容与要求……………………………………………………………三、实验硬件原理图……………………………………………………………四、芯片介绍……………………………………………………………………五、程序流程图…………………………………………………………………六、汇编程序……………………………………………………………………七、调试过程……………………………………………………………………八、考核内容……………………………………………………………………九、实习心得……………………………………………………………………十、参考文献……………………………………………………………………一、实习目的：1、掌握A/D转换与单片机的接口方法及单片机如何进行数据采集2、进一步的掌握中断处理的编程方法23、掌握51单片机扩展SPI接口芯片的方法4、了解keil软件操作，程序下载及调试方法二、实习内容与要求：根据实验箱上8位数码管的显示电路和TLC2543的应用电路，设计一个数字直流电压表。要求：能够对输入的0—5V的直流电压进行测量，并通过数码管进行显示三、实验硬件原理图AT89S52模块3数码管显示模块TLC2543A/D转换模块及SPI信号控制端口74LS138片选控制模块四、芯片介绍1．TLC2543芯片介绍4TLC2543A/D模块16时钟传送时序图16时钟传送时序图(1)控制字的格式设置5控制字为从Din端串行输入的8位数据，它规定了TLC2543要转换的模拟量通道转换后的输出数据长度、输出数据的格式。高4位(D7～D4)决定通道号，对于0通道至10通道，该4位分别为0000～1010H，当为1011～1101时，用于对TLC2543的自检，分别测试(VREF＋＋VREF－)/2、VREF－、VREF＋的值，当为1110时，TLC2543进入休眠状态。低4位决定输出数据长度及格式，D3、D2决定输出数据长度，01表示输出数据长度为8位，11表示输出数据长度为16位，其他为12位。D1决定输出数据是高位先送出，还是低位先送出，为0表示高位先送出D0决定输出数据是单极性(二进制)还是双极性(2的补码)，若为单极性，该位为0，反之为1。(2)转换过程上电后，片选CS必须从高到低，才能开始一次工作周期，此时EOC为高，输入数据寄存器被置为0，输出数据寄存器的内容是随机的。开始时，CS片选为高，I/OCLOCK、DATAINPUT被禁止，DATAOUT呈高阻状，EOC为高。使CS变低，I/OCLOCK、DATAINPUT使能，DATAOUT脱离高阻状态。12个时钟信号从I/OCLOCK端依次加入，随着时钟信号的加入，控制字从DATAINPUT一位一位地在时钟信号的上升沿时被送入TLC2543(高位先送入)，同时上一周期转换的A/D数据，即输出数据寄存器中的数据从DATAOUT一位一位地移出（下降沿）。（在CS=0时输出第一位，其他的在下降沿输出）(3)TLC2543的简要工作过程TLC2543的工作过程分为两个周期:I/O周期和转换周期。I/O周期I/O周期由外部提供的I/OCLOCK定义,延续8、12或16个时钟周期,决定于选定的输出数据长度。器件进入I/O周期后同时进行两种操作。在I/OCLOCK的前8个脉冲的上升沿,以MSB前导方式从DATAINPUT端输入8位数据流到输入寄存器。其中前4位为模拟通道地址,控制14通道模拟多路器从11个模拟输入和三个内部测电压中选通一路送到采样保持电路,该电路从第4个I/OCLOCK脉冲的下降沿开始对所选信号进行采样,直到最后一个I/OCLOCK脉冲的下降沿。I/O周期的时钟脉冲个数与输出数据长度(位数)同时由输入数据的D3、D2位选择为8、12或16。当工作于12或16位时,在前8个时钟脉冲之后,DATAINPUT无效。在DATAOUT端串行输出8、12或16位数据。当CS保持为低时,第一个数据出现在EOC的上升沿。若转换由CS控制,则第一个输出数据发生在CS的下降沿。这个6数据串是前一次转换的结果,在第一个输出数据位之后的每个后续位均由后续的I/O时钟下降沿输出。转换周期在I/O周期的最后一个I/OCLOCK下降沿之后,EOC变低,采样值保持不变,转换周期开始,片内转换器对采样值进行逐次逼近式A/D转换,其工作由与I/OCLOCK...
