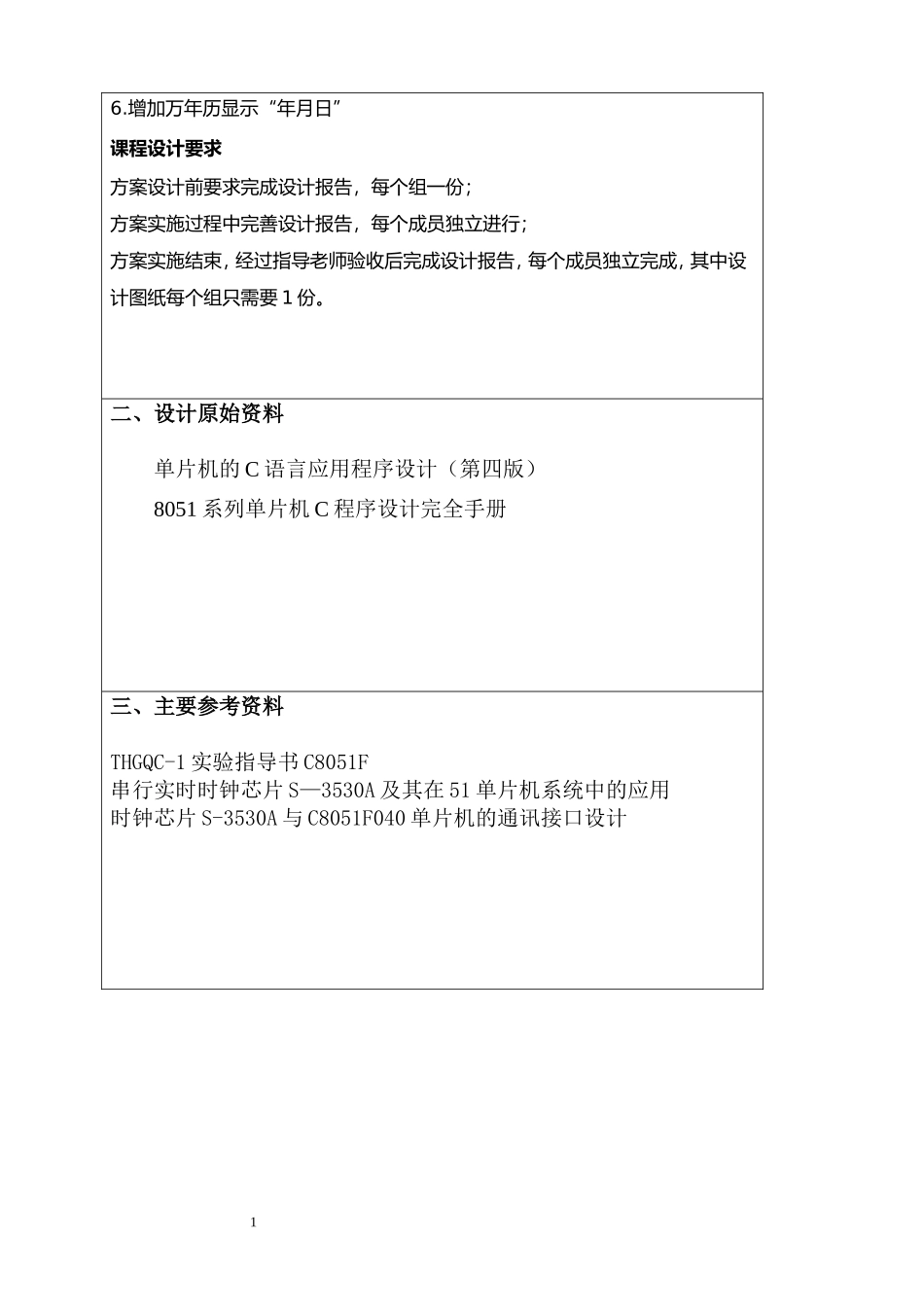

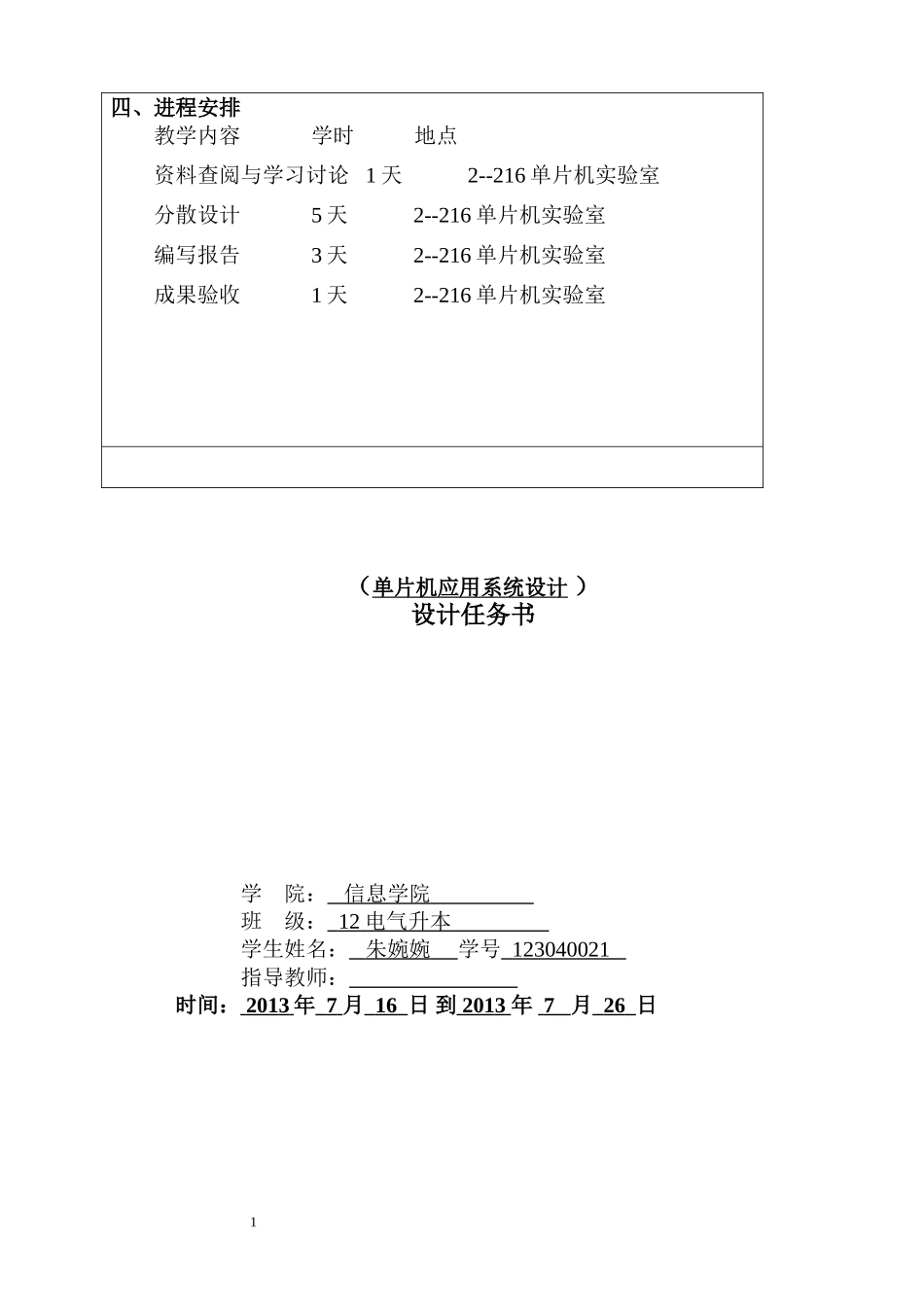

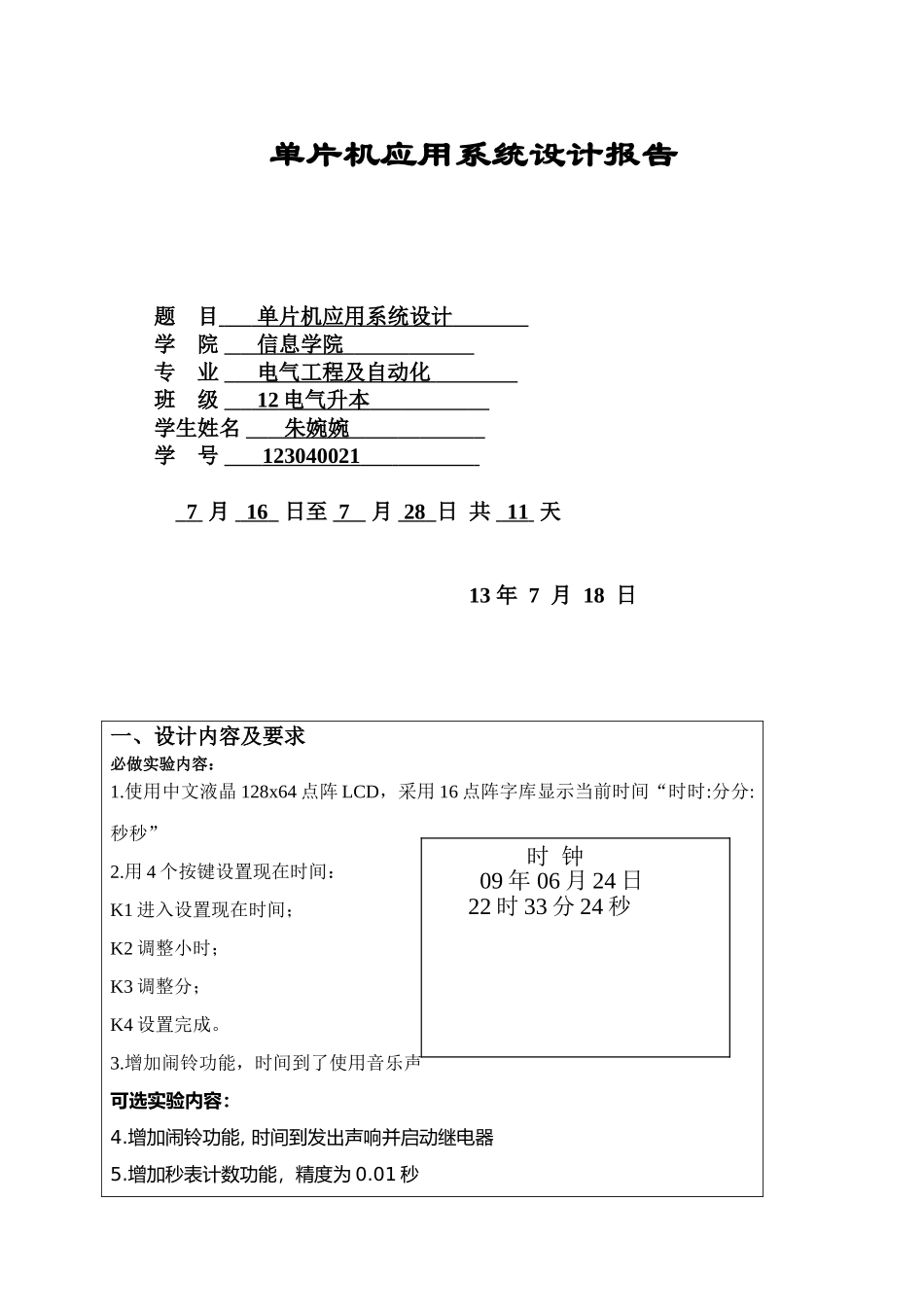

单片机应用系统设计报告题目单片机应用系统设计学院信息学院专业电气工程及自动化班级12电气升本学生姓名朱婉婉学号1230400217月16日至7月28日共11天13年7月18日一、设计内容及要求必做实验内容：1.使用中文液晶128x64点阵LCD，采用16点阵字库显示当前时间“时时:分分:秒秒”2.用4个按键设置现在时间：K1进入设置现在时间；K2调整小时；K3调整分；K4设置完成。3.增加闹铃功能，时间到了使用音乐声可选实验内容：4.增加闹铃功能,时间到发出声响并启动继电器5.增加秒表计数功能，精度为0.01秒时钟09年06月24日22时33分24秒6.增加万年历显示“年月日”课程设计要求方案设计前要求完成设计报告，每个组一份；方案实施过程中完善设计报告，每个成员独立进行；方案实施结束，经过指导老师验收后完成设计报告，每个成员独立完成，其中设计图纸每个组只需要1份。二、设计原始资料单片机的C语言应用程序设计（第四版）8051系列单片机C程序设计完全手册三、主要参考资料THGQC-1实验指导书C8051F串行实时时钟芯片S—3530A及其在51单片机系统中的应用时钟芯片S-3530A与C8051F040单片机的通讯接口设计1四、进程安排教学内容学时地点资料查阅与学习讨论1天2--216单片机实验室分散设计5天2--216单片机实验室编写报告3天2--216单片机实验室成果验收1天2--216单片机实验室（单片机应用系统设计）设计任务书学院：信息学院班级：12电气升本学生姓名：朱婉婉学号123040021指导教师：时间：2013年7月16日到2013年7月26日1摘要数字钟已成为人们日常生活中必不可少的必需品，广泛用于个人家庭以及办公室等公共场所，给人们的生活、学习、工作、娱乐带来极大的方便。由于数字集成电路技术的发展和采用了先进的石英技术，使数字钟具有走时准确、性能稳定、携带方便等优点，它还用于计时、自动报时及自动控制等各个领域。尽管目前市场上已有现成的数字钟集成电路芯片出售，价格便宜、使用也方便，但鉴于单片机的定时器功能也可以完成数字钟电路的设计，因此进行数字钟的设计是必要的。在这里我们将已学过的比较零散的数字电路的知识有机的、系统的联系起来用于实际，来培养我们的综合分析和设计电路，写程序、调试电路的能力。单片机具有体积小、功能强可靠性高、价格低廉等一系列优点，不仅已成为工业测控领域普遍采用的智能化控制工具，而且已渗入到人们工作和和生活的各个角落，有力地推动了各行业的技术改造和产品的更新换代，应用前景广阔。基于这种情况,我们课程设计小组两人多方查阅资料，反复论证设计出了这款既简单实用，又价格便宜的——单片机电子时钟。关键词：单片机时钟计时1目录一、概述....................................................................11、总体功能..............................................................12、实验要求..............................................................1二、硬件电路图及说明........................................................31、硬件电路图............................................................32、12864LCD液晶显示屏....................................................33、按键功能..............................................................34、实时时钟芯片S-3530A...................................................3三、电路及程序设计..........................................................7四、设计特点................................................................16五、调试...................................................................171、主循环程序流程........................................................32、关于3530读出数据的更改...............................................33、关于秒表的设置........................................................34、关于时间的设置..........................................................35、遇到的具体问题........................................................36、注意事项.............
