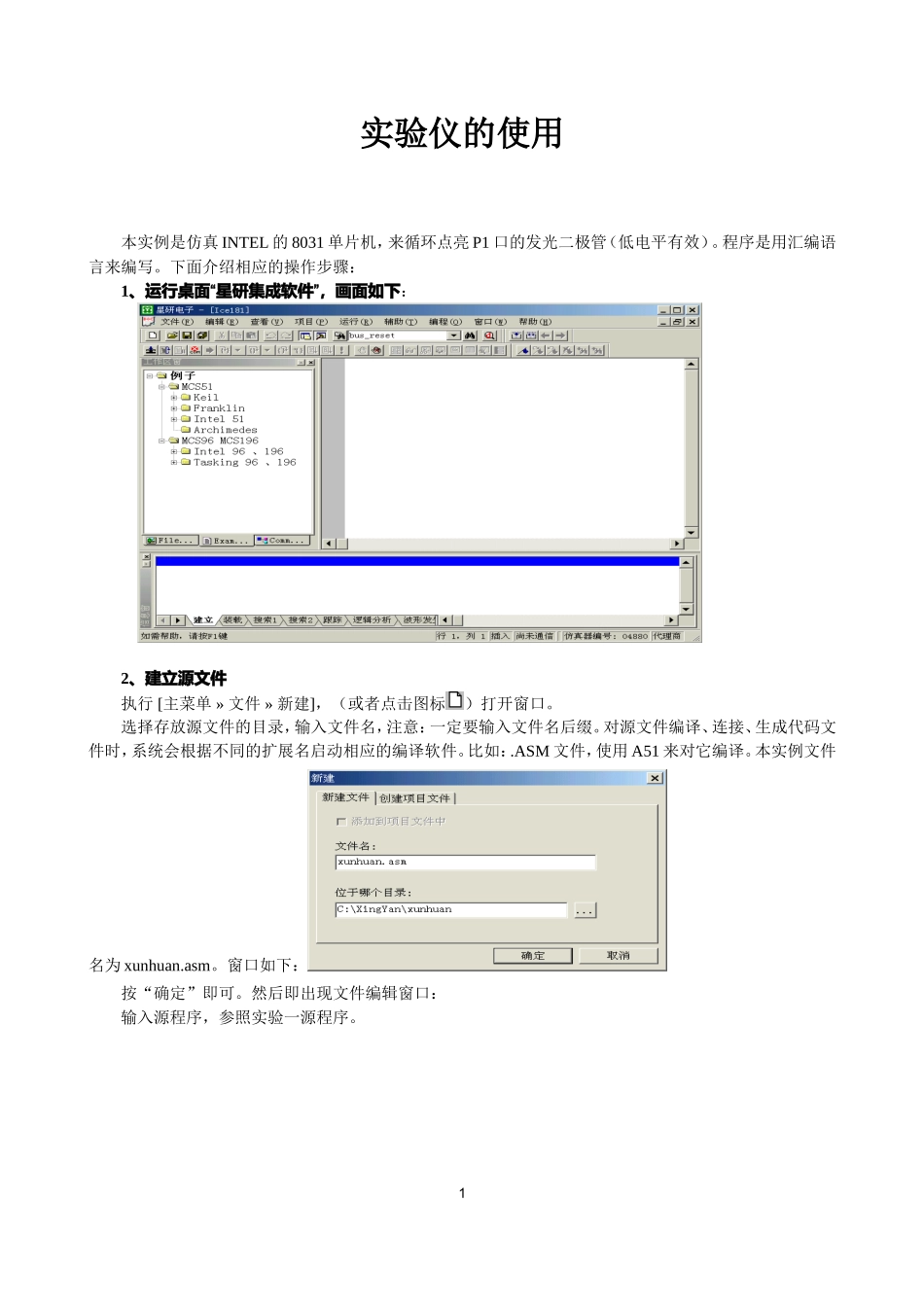

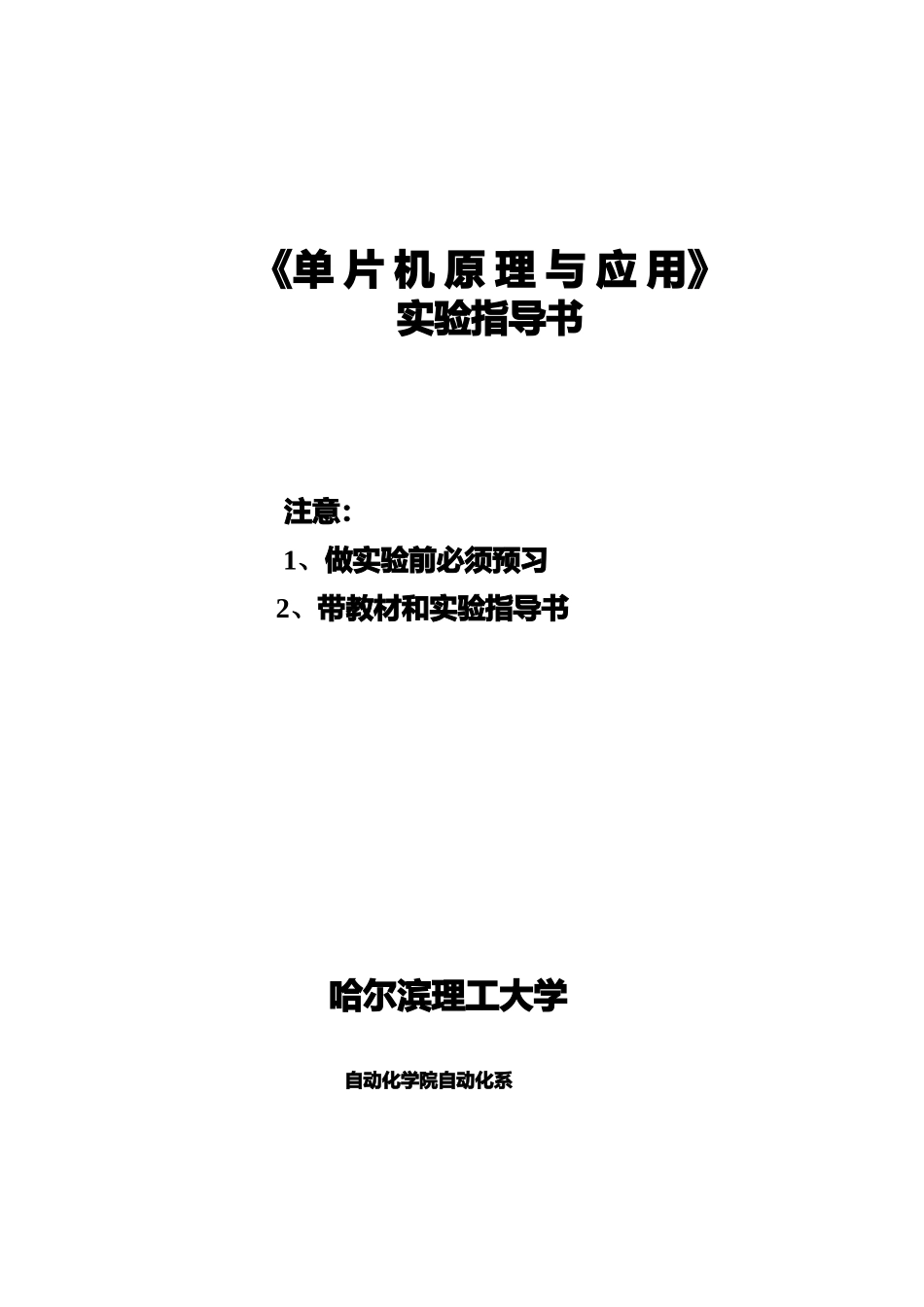

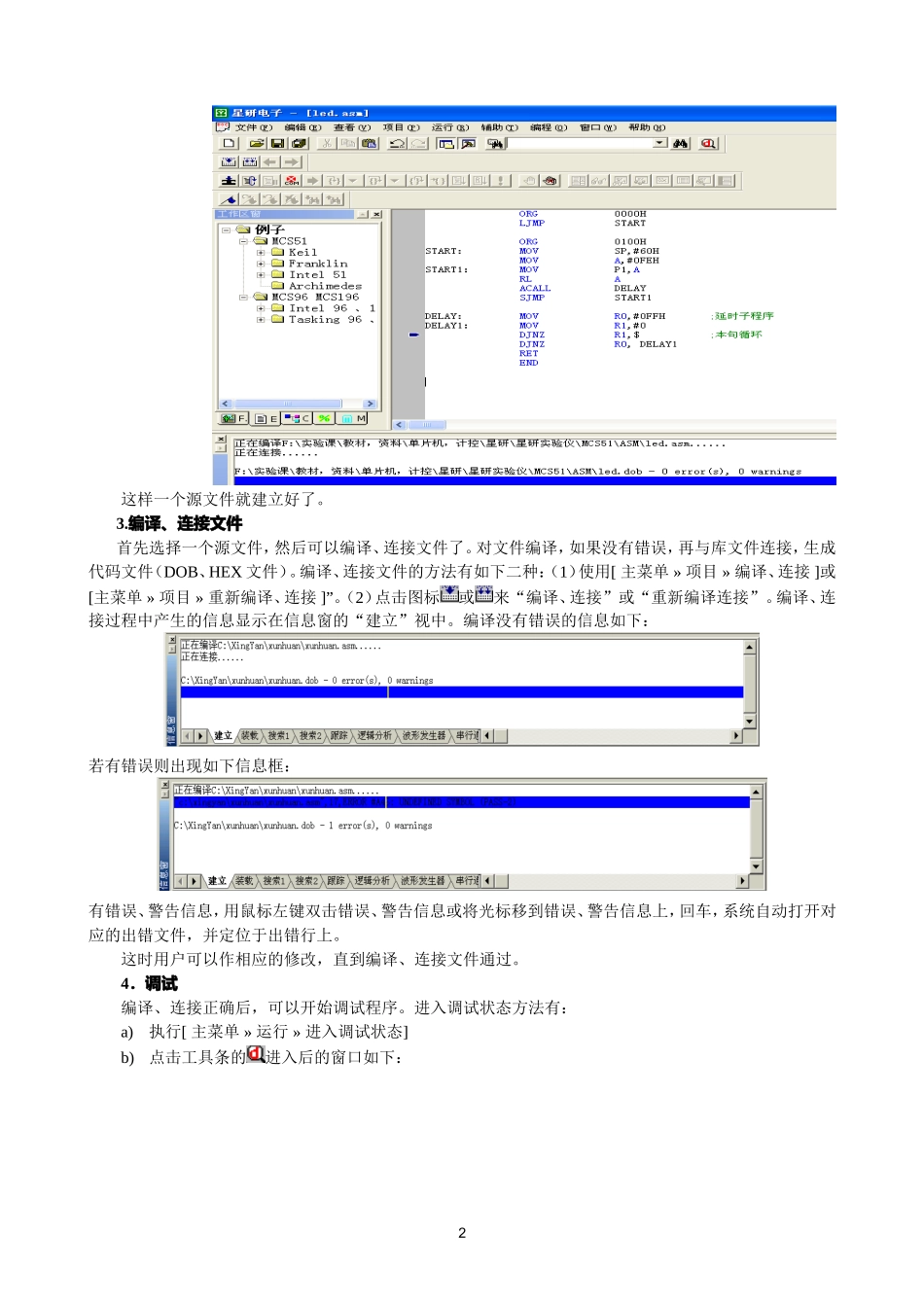

《单片机原理与应用》实验指导书注意：1、做实验前必须预习2、带教材和实验指导书哈尔滨理工大学自动化学院自动化系实验仪的使用本实例是仿真INTEL的8031单片机，来循环点亮P1口的发光二极管（低电平有效）。程序是用汇编语言来编写。下面介绍相应的操作步骤：1“”、运行桌面星研集成软件，画面如下：2、建立源文件执行[主菜单»文件»新建]，（或者点击图标）打开窗口。选择存放源文件的目录，输入文件名，注意：一定要输入文件名后缀。对源文件编译、连接、生成代码文件时，系统会根据不同的扩展名启动相应的编译软件。比如：.ASM文件，使用A51来对它编译。本实例文件名为xunhuan.asm。窗口如下：按“确定”即可。然后即出现文件编辑窗口：输入源程序，参照实验一源程序。1这样一个源文件就建立好了。3.编译、连接文件首先选择一个源文件，然后可以编译、连接文件了。对文件编译，如果没有错误，再与库文件连接，生成代码文件（DOB、HEX文件）。编译、连接文件的方法有如下二种：（1）使用[主菜单»项目»编译、连接]或[主菜单»项目»重新编译、连接]”。（2）点击图标或来“编译、连接”或“重新编译连接”。编译、连接过程中产生的信息显示在信息窗的“建立”视中。编译没有错误的信息如下：若有错误则出现如下信息框：有错误、警告信息，用鼠标左键双击错误、警告信息或将光标移到错误、警告信息上，回车，系统自动打开对应的出错文件，并定位于出错行上。这时用户可以作相应的修改，直到编译、连接文件通过。4．调试编译、连接正确后，可以开始调试程序。进入调试状态方法有：a)执行[主菜单»运行»进入调试状态]b)点击工具条的进入后的窗口如下：2在整个图片中我们可以看到相对应的窗口信息在“工作区窗”的“CommonRegister”中我们可以了解通用寄存器的信息。中间的窗口为源程序窗口，用户可在此设置断点，设置光标的运行处，编辑程序等。寄存器窗我们可以看到一些常用的寄存器的数值。存贮窗1、存贮窗2显示相应的内部数据空间、外部数据空间的数据，还有变量窗，自动收集变量显示其中。反汇编窗显示对程序反汇编的信息代码、机器码。在信息窗的“装载”视中，显示装载的代码文件，装载的字节数，装载完毕后，显示启始地址，结束地址。这种船坞化的窗口比通常的窗口显示的内容更多，移动非常方便。用鼠标左键点住窗口左边或上方的标题条，移动鼠标，将窗口移到您认为合适的位置；将鼠标移到窗口的边上，鼠标的图标变成可变化窗口时的形状，用鼠标左键点住，移动鼠标，变化一个或一组窗口的大小。在调试过程中，可以根据您的需要，在[主菜单»查看]中打开：寄存器窗、存贮器窗1、2、3、观察窗、变量窗、反汇编窗。您也可以通过[主菜单»辅助»设置»格式]，设置每一种窗口使用的字体、大小、颜色。移动窗口到您喜欢的位置、大小。首先在“种类”中选择一个窗口，然后选择“字体”、“大小”，在“颜色”中选择某一类，在“前景”、“背景”中选择您喜欢的颜色。对于高级语言，在您的程序前有一段库文件提供的初试化代码，（当前可执行标志）不会出现在您的文件行上，如果您使用C语言，可将光标移到main函数上，按F4功能键，让CPU全速运行到main行上后停下；如果您使用PL/M语言，按F7功能键，让CPU“单步进入”，运行到您的任何一个可执行后停下。您可以使用以下命令调试您的程序：设置或清除断点（功能键为F2）在当前光标行上设置或清除一个断点单步进入（功能键F7）单步执行当前行或当前指令，可进入函数或子程序。SUPERICE16、SUPERICE51“单步进入”时，不响应中断。3连续单步进入（功能键Ctrl+F7）连续执行“单步进入”，用鼠标点击或按任意键后，停止运行。SUPERICE16、SUPERICE51“单步进入”时，不响应中断。单步（功能键F8）单步执行当前行或当前指令，将函数或子程序作为一条指令来执行。如果当前行中含有函数、子程序或发生中断，CPU将执行完整个函数、子程序或中断，停止于当前行或当前指令的下一有代码的行上。SUPERICE16、SUPERICE51“单步”时，不响应中断。连续单步（功能键Ctrl+F8）连续执行“单步”，用鼠标点击或按任意键后，停止运行。SUPERICE16、SU...
