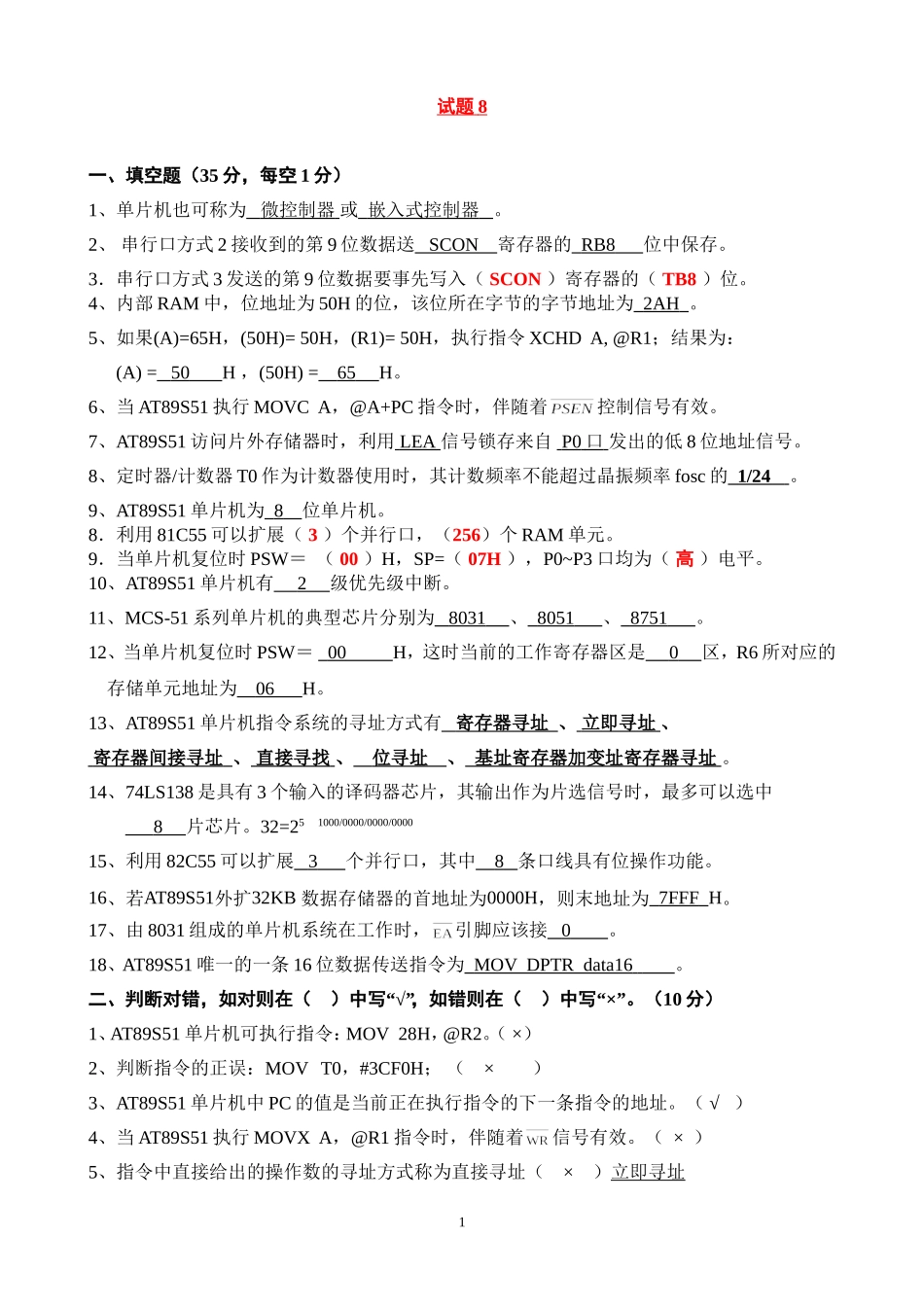

试题8一、填空题（35分，每空1分）1、单片机也可称为微控制器或嵌入式控制器。2、串行口方式2接收到的第9位数据送SCON寄存器的RB8位中保存。3．串行口方式3发送的第9位数据要事先写入（SCON）寄存器的（TB8）位。4、内部RAM中，位地址为50H的位，该位所在字节的字节地址为2AH。5、如果(A)=65H，(50H)=50H，(R1)=50H，执行指令XCHDA,@R1；结果为：(A)=50H，(50H)=65H。6、当AT89S51执行MOVCA，@A+PC指令时，伴随着控制信号有效。7、AT89S51访问片外存储器时，利用LEA信号锁存来自P0口发出的低8位地址信号。8、定时器/计数器T0作为计数器使用时，其计数频率不能超过晶振频率fosc的1/24。9、AT89S51单片机为8位单片机。8．利用81C55可以扩展（3）个并行口，（256）个RAM单元。9．当单片机复位时PSW＝（00）H，SP=（07H），P0~P3口均为（高）电平。10、AT89S51单片机有2级优先级中断。11、MCS-51系列单片机的典型芯片分别为8031、8051、8751。12、当单片机复位时PSW＝00H，这时当前的工作寄存器区是0区，R6所对应的存储单元地址为06H。13、AT89S51单片机指令系统的寻址方式有寄存器寻址、立即寻址、寄存器间接寻址、直接寻找、位寻址、基址寄存器加变址寄存器寻址。14、74LS138是具有3个输入的译码器芯片，其输出作为片选信号时，最多可以选中8片芯片。32=251000/0000/0000/000015、利用82C55可以扩展3个并行口，其中8条口线具有位操作功能。16、若AT89S51外扩32KB数据存储器的首地址为0000H，则末地址为7FFFH。17、由8031组成的单片机系统在工作时，引脚应该接0。18、AT89S51唯一的一条16位数据传送指令为MOVDPTRdata16。二、判断对错，如对则在（）中写“√”，如错则在（）中写“×”。（10分）1、AT89S51单片机可执行指令：MOV28H，@R2。（×）2、判断指令的正误：MOVT0，#3CF0H；（×）3、AT89S51单片机中PC的值是当前正在执行指令的下一条指令的地址。（√）4、当AT89S51执行MOVXA，@R1指令时，伴随着信号有效。（×）5、指令中直接给出的操作数的寻址方式称为直接寻址（×）立即寻址16、AT89S51单片机程序存储器的寻址范围是由程序计数器PC的位数所决定的。（×）7、内部RAM的位寻址区，既能位寻址，又可字节寻址。（√）8、特殊功能寄存器SP内装的是栈顶首地址单元的内容。（×）9、特殊功能寄存器SCON与(TSON)定时器/计数器的控制无关。（√）10、逐次比较型A/D转换器与双积分A/D转换器比较，逐次比较型的转换速度比较慢。（×）快三、简答题1．如果(DPTR)=447BH，(SP)=42H，(40H)=80H，(41H)=70H，(42H)=60H，则执行下列指令后（4分）POPDPHPOPDPLPOPA则：(DPH)=；(DPL)=；(A)=(SP)=；1如果(DPTR)=507BH，(SP)=32H，(30H)=50H，(31H)=5FH，(32H)=3CH,则执行下列指令后：POPDPH;POPDPL;POPSP;则：(DPH)=___3CH___；（DPL）=___5FH___；（SP）=___50H___；（6分）3．中断服务子程序返回指令RETI和普通子程序返回指令RET有什么区别？（4分）中断服务子程序返回指令RETI返回到中断点2．中断服务子程序返回指令RETI和普通子程序返回指令RET有什么区别？（4分）答：RETI除了将压栈的内容出栈外（即现场恢复），还清除在中断响应时被置1的AT89S51内部中断优先级寄存器的优先级状态。五、画出8031单片机利用串行口进行1台主机与3台从机进行多机串行通讯的连线图，其中1台从机的地址号为01H，请叙述主机向01H从机发送一个字节数据的过程。(10分)答：主机发送数据过程如下：（1）将从机00~03H的REN置1，SM2=1，并使它们工作在串行口工作方式2或3。（2）由主机向4个从机发出一帧地址址信息02H，第9位为1。从机接到信息后均发生中断，执行中断服务程序，将02H与自身地址做比较。若相同，则清SM2=0，若不同则SM2不变仍为1。（3）主机发送一帧数据信息，第9位为0，从机接到信息后，只有SM2=0的从机发生中断，2TXDRXD8031主机TXDRXD00HTXDRXD01HTXDRXD02HTXDRXD03H从机从机从机从机将数据信息收取，其余SM2=1的从机不放出中断，信息丢失，从而实现主机向02H从机发送一个字节数据的功能。六、请回答：(共20分)1．下图中外部扩展的程序存储器和数据存储器容量各是多少？(2分)2．三片存储器芯片...
