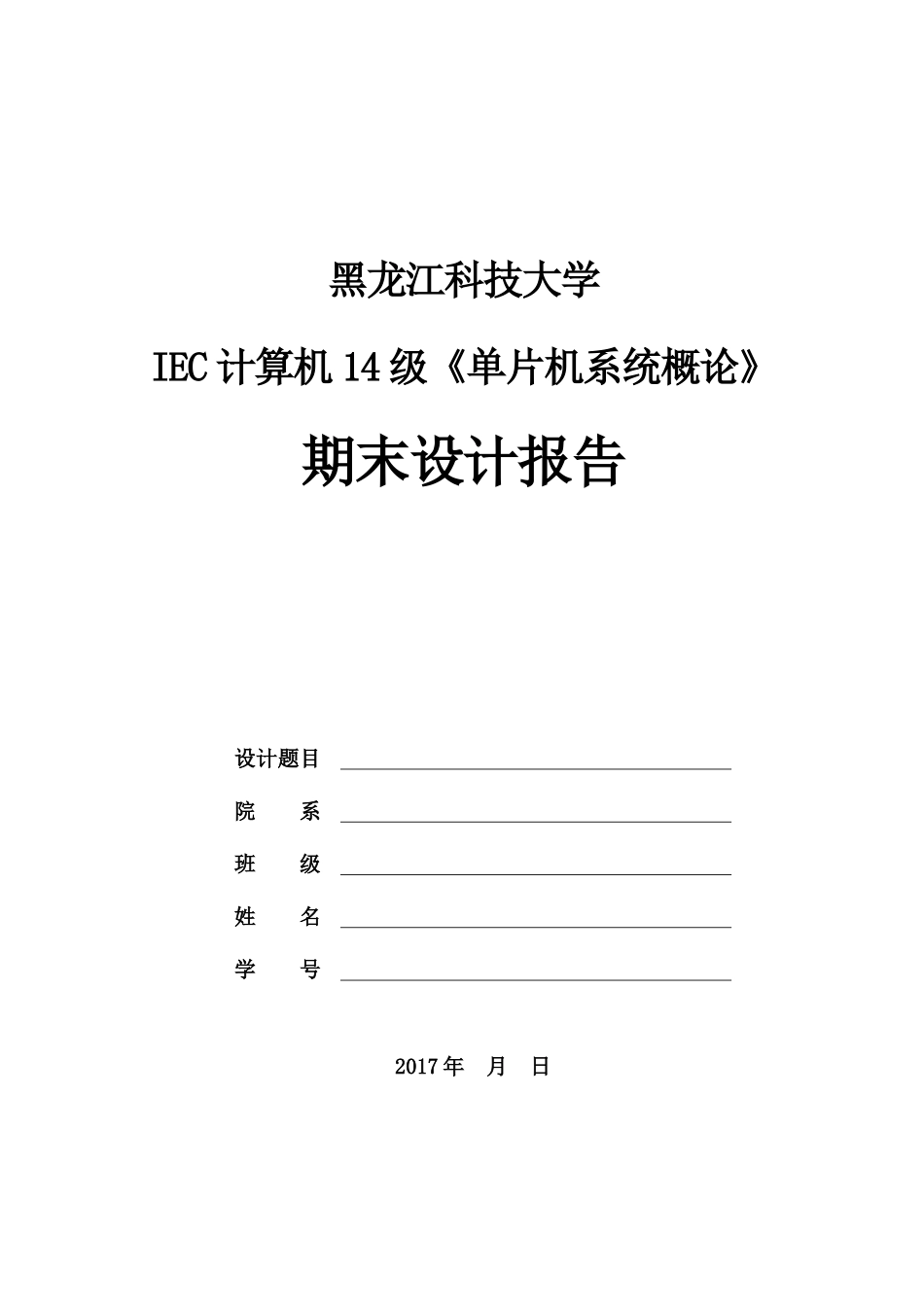

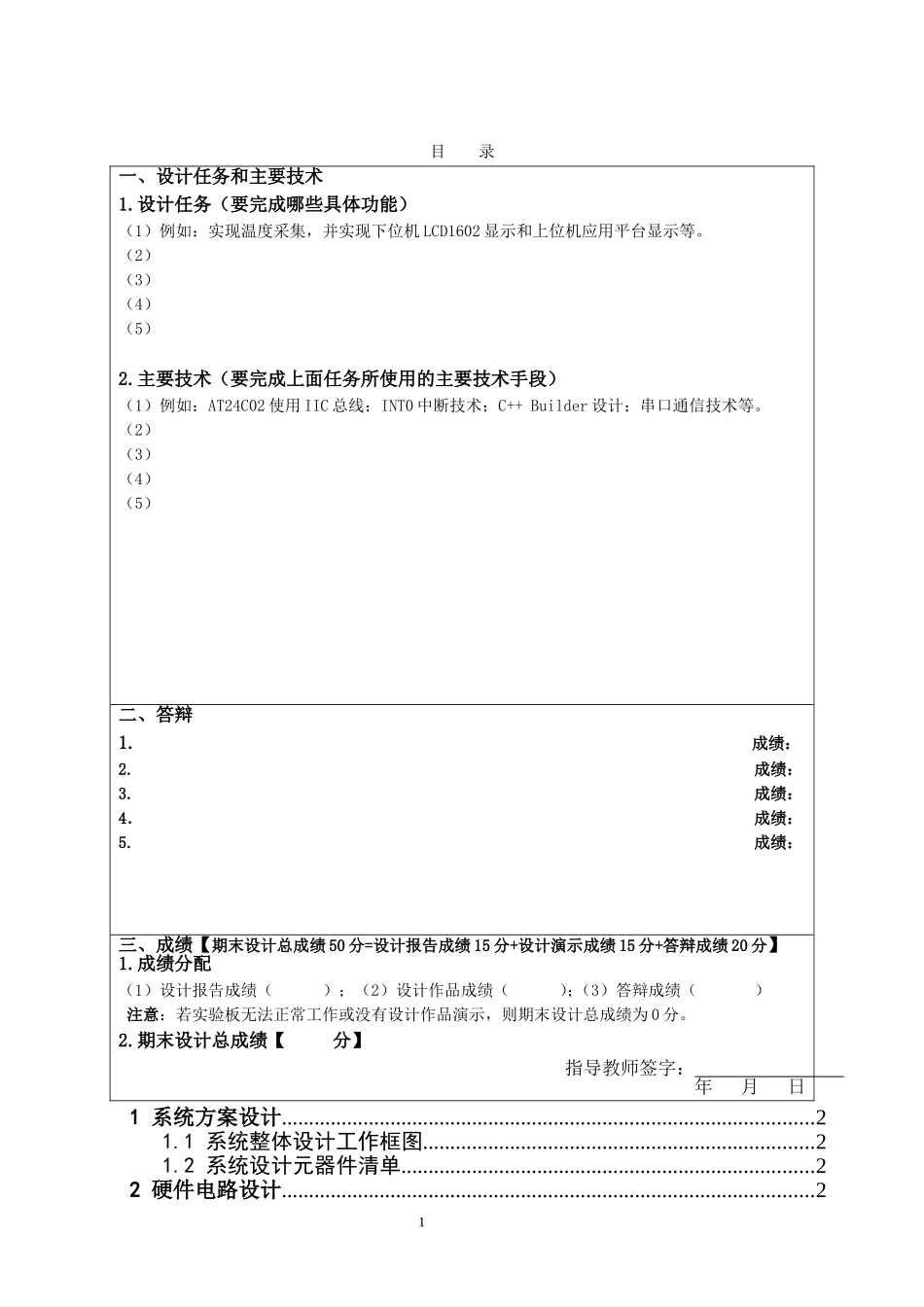

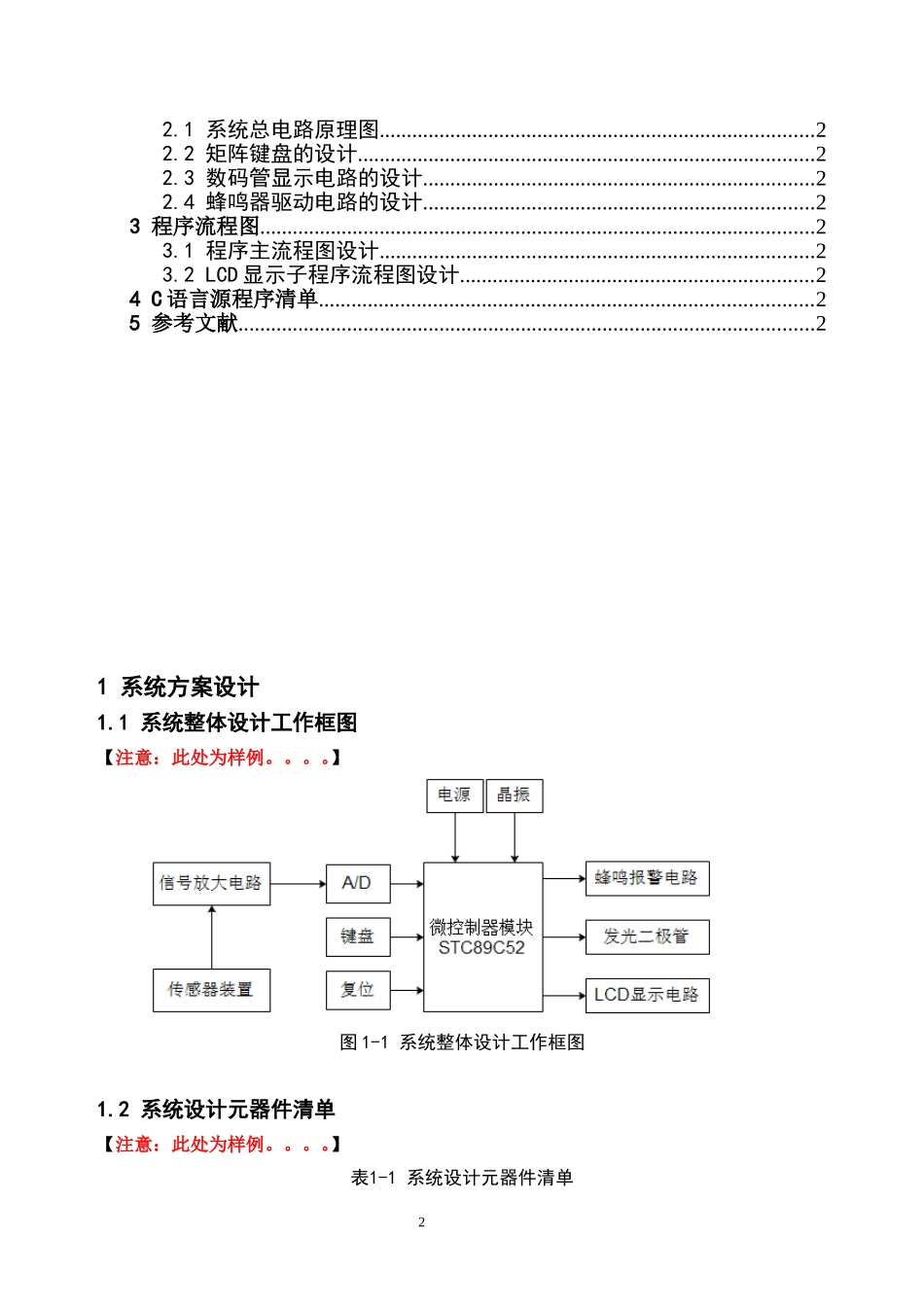

黑龙江科技大学IEC计算机14级《单片机系统概论》期末设计报告设计题目院系班级姓名学号2017年月日目录1系统方案设计..................................................................................................21.1系统整体设计工作框图........................................................................21.2系统设计元器件清单............................................................................22硬件电路设计..................................................................................................21一、设计任务和主要技术1.设计任务（要完成哪些具体功能）（1）例如：实现温度采集，并实现下位机LCD1602显示和上位机应用平台显示等。（2）（3）（4）（5）2.主要技术（要完成上面任务所使用的主要技术手段）（1）例如：AT24C02使用IIC总线；INT0中断技术；C++Builder设计；串口通信技术等。（2）（3）（4）（5）二、答辩1.成绩：2.成绩：3.成绩：4．成绩：5.成绩：三、成绩【期末设计总成绩50分=设计报告成绩15分+设计演示成绩15分+答辩成绩20分】1.成绩分配（1）设计报告成绩（）；（2）设计作品成绩（）；（3）答辩成绩（）注意：若实验板无法正常工作或没有设计作品演示，则期末设计总成绩为0分。2.期末设计总成绩【分】指导教师签字：年月日2.1系统总电路原理图................................................................................22.2矩阵键盘的设计....................................................................................22.3数码管显示电路的设计........................................................................22.4蜂鸣器驱动电路的设计........................................................................23程序流程图......................................................................................................23.1程序主流程图设计................................................................................23.2LCD显示子程序流程图设计.................................................................24C语言源程序清单...........................................................................................25参考文献..........................................................................................................21系统方案设计1.1系统整体设计工作框图【注意：此处为样例。。。。】图1-1系统整体设计工作框图1.2系统设计元器件清单【注意：此处为样例。。。。】表1-1系统设计元器件清单22硬件电路设计【注意：依据设计，所有原理图可以从总原理图截取】2.1系统总电路原理图例如：图2-1系统总电路原理图2.2矩阵键盘的设计1.引脚连接：例如，实验板J**接单片机P1口。（下同）2.功能：设计数字键0～9的键号依次为0～9，取消键的键号为10，确认键的键号为311，连接单片机P1口……。键盘电路如图2-2所示。【注意：此处为样例。。。。】图2-2矩阵键盘电路2.3数码管显示电路的设计1.引脚连接：同2.22.功能：该数码管用于……。数码管驱动采用8个共阴极数码管显示，由于单片机的驱动能力有限，采用74LC245作为数码管的驱动，在7段码输出线上串联100欧姆电阻起限流作用……。其电路如图2-3所示。【注意：此处为样例。。。。】图2-3数码管显示电路2.4蜂鸣器驱动电路的设计1.引脚连接：同2.22.功能：该蜂鸣器用于……。蜂鸣器的驱动采用NPN型三极管2484来驱动，低电平有效……。其电路如图2-4所示。【注意：此处为样例。。。。】4图2-4蜂鸣器电路图3程序流程图【注意：依据功能模块，流程图要有总流程图和子流程图】3.1程序主流程图设计主流程图如图2-4所示。【注意：此处为样例。。。。】5图3-1程序主流程图3.2LCD显示子程序流程图设计【注意：此处为样例。。。。】4C语言源程序清单【注意：依据功能模块，源程序清单截取主要功能部分代码】【注意：此处为样例。。。。】源程序清单：…………………………………...
