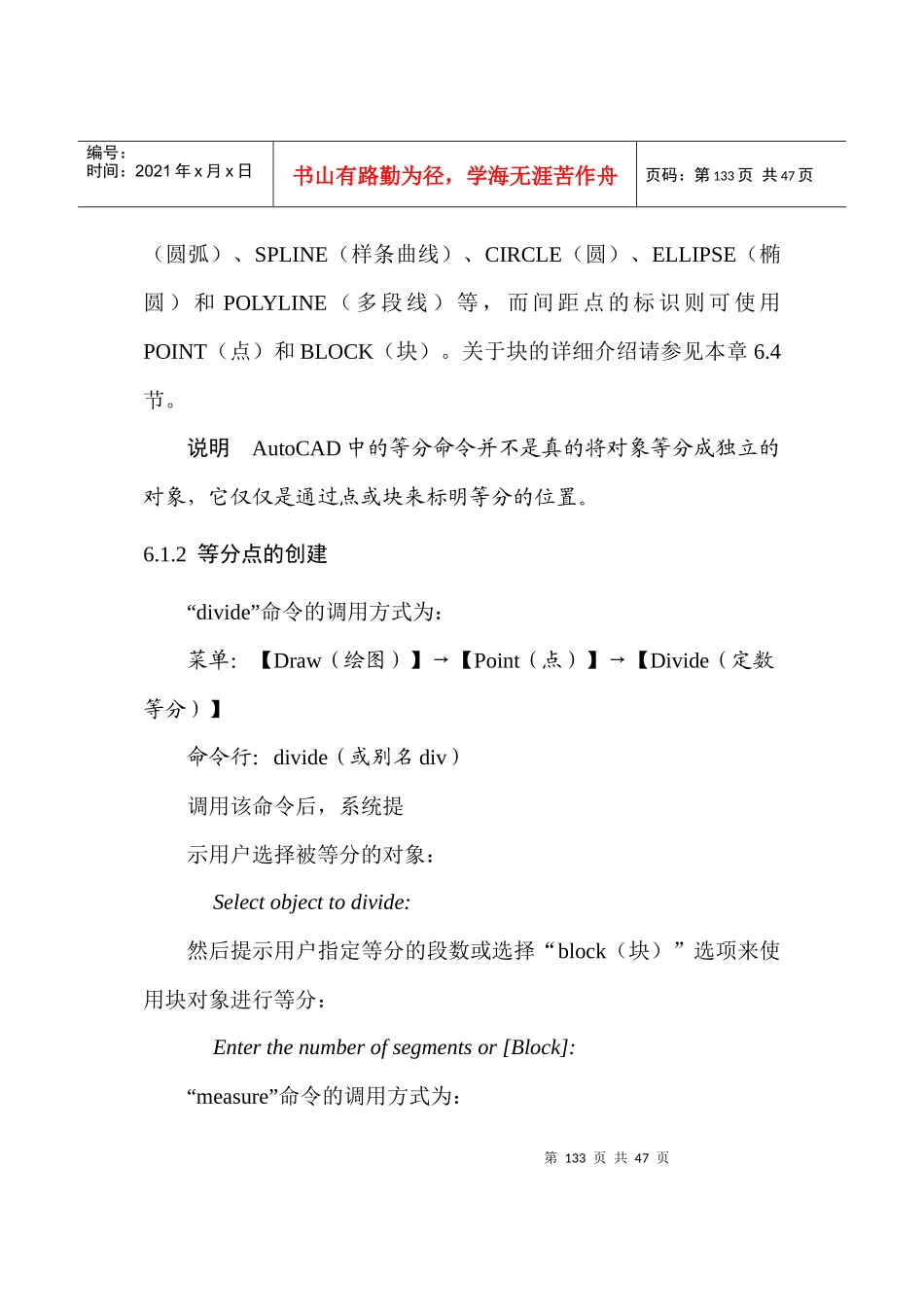

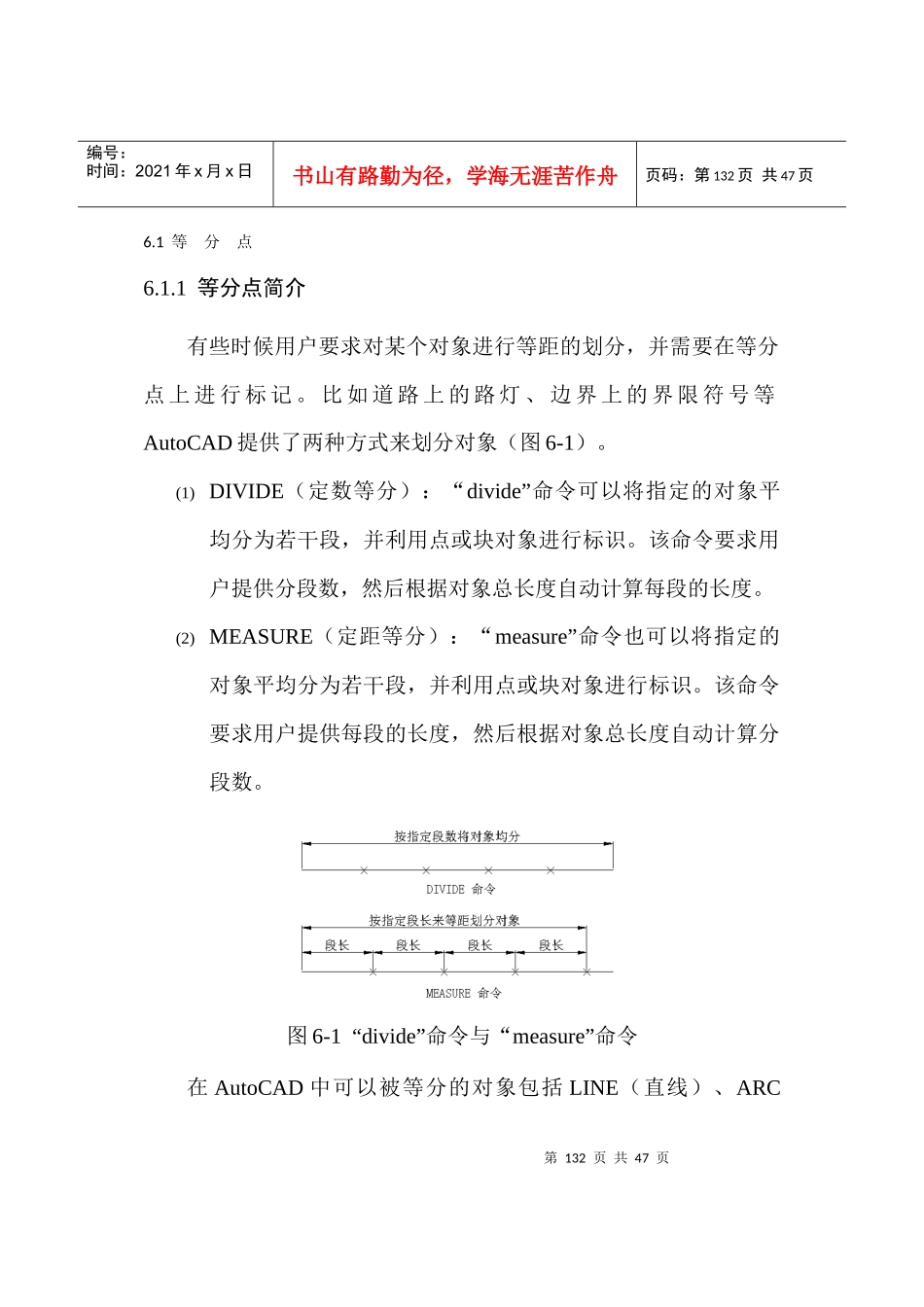

AUTOCAD2002教程创建复杂图形对象学习要点利用定数等分和定距等分创建等分点创建边界和面域创建图案填充创建和使用块块的插入、分解等操作第6章第132页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第132页共47页6.1等分点6.1.1等分点简介有些时候用户要求对某个对象进行等距的划分，并需要在等分点上进行标记。比如道路上的路灯、边界上的界限符号等AutoCAD提供了两种方式来划分对象（图6-1）。(1)DIVIDE（定数等分）：“divide”命令可以将指定的对象平均分为若干段，并利用点或块对象进行标识。该命令要求用户提供分段数，然后根据对象总长度自动计算每段的长度。(2)MEASURE（定距等分）：“measure”命令也可以将指定的对象平均分为若干段，并利用点或块对象进行标识。该命令要求用户提供每段的长度，然后根据对象总长度自动计算分段数。图6-1“divide”命令与“measure”命令在AutoCAD中可以被等分的对象包括LINE（直线）、ARC第133页共47页第132页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第133页共47页（圆弧）、SPLINE（样条曲线）、CIRCLE（圆）、ELLIPSE（椭圆）和POLYLINE（多段线）等，而间距点的标识则可使用POINT（点）和BLOCK（块）。关于块的详细介绍请参见本章6.4节。说明AutoCAD中的等分命令并不是真的将对象等分成独立的对象，它仅仅是通过点或块来标明等分的位置。6.1.2等分点的创建“divide”命令的调用方式为：菜单：【Draw（绘图）】→【Point（点）】→【Divide（定数等分）】命令行：divide（或别名div）调用该命令后，系统提示用户选择被等分的对象：Selectobjecttodivide:然后提示用户指定等分的段数或选择“block（块）”选项来使用块对象进行等分：Enterthenumberofsegmentsor[Block]:“measure”命令的调用方式为：第134页共47页第133页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第134页共47页菜单：【Draw（绘图）】→【Point（点）】→【Measure（定距等分）】命令行：measure（或别名me）调用该命令后，系统提示用户选择被等分的对象：Selectobjecttomeasure:然后提示用户指定等分后每段的长度或选择“block（块）”选项来使用块对象进行等分：Specifylengthofsegmentor[Block]:说明等分对象的类型不同，则按间距等分或按段数等分的起点也不同。对于直线或多段线，分段开始于距离选择点最近的端点。闭合多段线的分段开始于多段线的起点。圆的分段起点是：以圆心为起点、当前捕捉角度为方向的捕捉路径与圆的交点。6.2边界和面域6.2.1边界的概念与创建命令所谓边界（Boundary）就是某个封闭区域的轮廓，使用边界命令可以根据封闭区域内的任一指定点来自动分析该区域的轮廓，并可通过多段线（Polyline）或面域（Region）的形式保存下来。如图6-2所示。第135页共47页第134页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第135页共47页图6-2边界的概念该命令的调用方式为：菜单：【Draw（绘图）】→【Boundary…（边界）】命令行：boundary（或别名bo）调用该命令后，系统弹出“BoundaryCreation（边界创建）”对话框，如图6-3所示。该对话框是“BoundaryHatch（边界图案填充）”对话框的一部分，关于边界填充请参见下一节。在“BoundaryCreation（边界创建）”对话框中可用的几个选项具体说明如下：(1)“Objecttype（对象类型）”：该下拉列表框中包括“Polyline（多段线）”和“Region（面域）”两个选项，用于指定边界的保存形式。(2)“Boundaryset（边界集）”：该选项用于指定进行边界分析的范围，其缺省项为“Currentviewport（当前视口）”，即第136页共47页第135页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第136页共47页在定义边界时，AutoCAD分析所有在当前视口中可见的对象。用户也可以单击按钮回到绘图区，选择需要分析的对象来构造一个新的边界集。这时AutoCAD将放弃所有现有的边界集并用新的边界集替代它。图6-3“BoundaryCreation”对话框(3)“Islanddetectionmethod（孤岛检测方法）”：孤...
