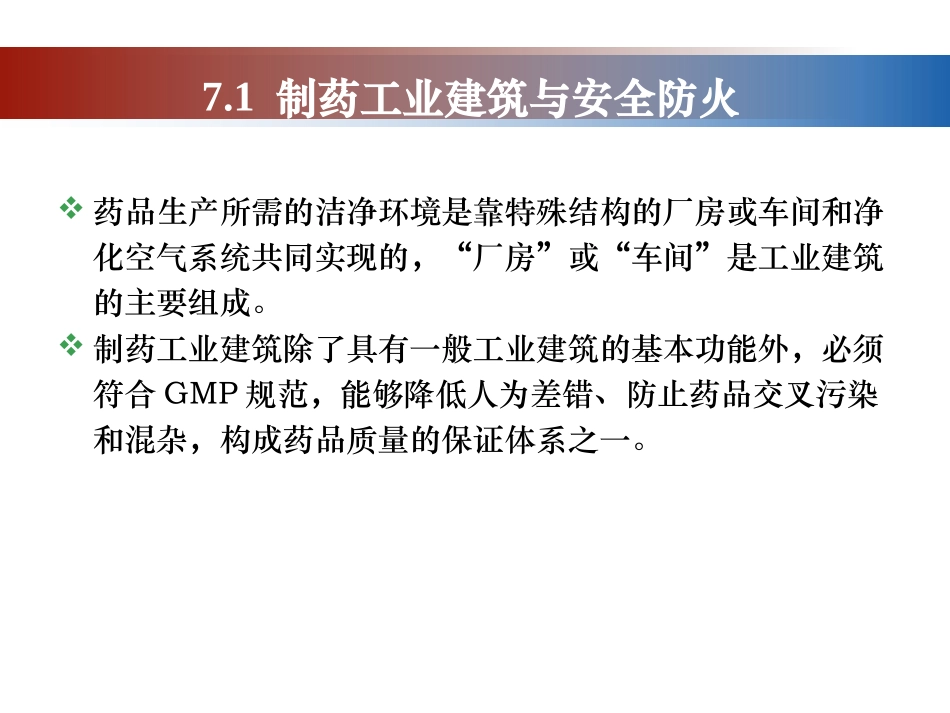

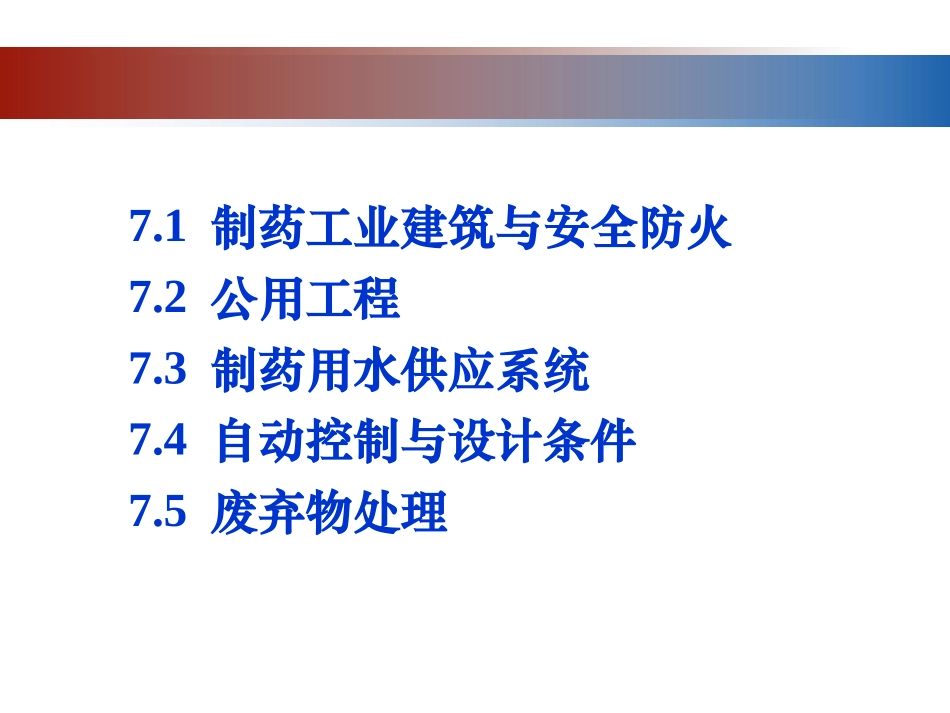

第七章制药公用系统工程7.1制药工业建筑与安全防火7.2公用工程7.3制药用水供应系统7.4自动控制与设计条件7.5废弃物处理7.1制药工业建筑与安全防火药品生产所需的洁净环境是靠特殊结构的厂房或车间和净化空气系统共同实现的，“厂房”或“车间”是工业建筑的主要组成。制药工业建筑除了具有一般工业建筑的基本功能外，必须符合GMP规范，能够降低人为差错、防止药品交叉污染和混杂，构成药品质量的保证体系之一。7.1.1工业厂房结构分类和基本组件一、工业厂房结构分类按构成材料分：砖混结构钢筋混凝土结构预应力钢筋混凝土结构钢结构按层数分：单层厂房——跨度大，可以很好地安排人、物流分开，避免了交叉污染的可能；占地面积多、建筑物空间高大、屋面保温、隔热、防水、排水面积大和天窗构造较复杂双层厂房——上下两层的柱网不同，底层采用小柱网，减少楼板的跨度；二层采用大柱网，可以满足生产工艺的要求多层厂房——采用垂直运输和水平运输相结合的方式，并以垂直运输为主二、制药工业厂房的基本组件1基础——位于建筑物最下部的承重物件，承受着建筑物的全部荷载，并将这些荷载传给地基。2墙——建筑物的承重构件和围护构件。3柱——框架或排架结构的主要承重构件，必须具有足够的强度和刚度。4地面与楼板层——要求能承受得住预定在房间内的生产活动。5楼梯——楼房建筑的垂直交通设施，供人们上下楼层和紧急疏散之用，有足够的通行能力以及防火和防滑。6屋顶与吊顶——建筑物顶部的围护构件和承重构件，由屋面层和结构层所组成。7门与窗——非承重构件，门主要供人们内外交通和分隔房间之用；窗则主要起采光、通风以及分隔、围护的作用。7.1.2原料药和制剂厂房的安全防火制药工业用厂房分为化学合成原料药、生物代谢或合成原料药、以草本植物为主的天然药物有效成分提取物等原料药生产用厂房和最终相配套的医用药剂生产用厂房，医药工业厂房对安全防火和环境卫生都有非常高的要求。制药工业厂房的安全防火要根据生产过程中使用、产生及存储的原料、中间品和成品的物理化学性质和数量及其火灾爆炸危险程度和生产过程的性质等情况来确定考虑建筑物自身的耐火等级和厂房结构，并设计防火墙、防火门、防爆墙以及用于泄压的轻质屋顶和轻质墙。根据我国建筑设计防火规范等的规定，生产火灾危险分为甲、乙、丙、丁和戊类。对于原料药的化学合成过程等生产用厂房，通常的防火基本措施是其建筑物采用一、二级耐火等级；对于原料药的结晶精制和干燥等工序、医药制剂生产用洁净厂房的耐火等级要求不低于二级，使建筑构配件耐火性能与甲、乙类生产相适宜，从而减少火灾的产生几率。在做好生产厂房防火的同时必须做到安全疏散，以保证生产人员的人身安全：1厂房安全出口的数目不应少于2个；且洁净厂房每一生产层、每一防火分区或每一洁净区的安全出口的数量，均不应少于2个安全出口，且应分散均匀布置，从生产地点至安全出口不得经过曲折的人员净化路线。2厂房的地下室、半地下室的安全出口的数目不应少于两个。地下室、半地下室如用防火墙隔成几个防火分区时，每个防火分区可利用防火墙上通向相邻分区的防火门作为第二安全出口，但每个防火区必须有一个直通室外的安全出口。3厂房内最远工作点到外部出口或楼梯的距离，不应超过规定值。4甲、乙、丙类厂房和高层厂房的疏散楼梯应采用封闭楼梯间，高度超过32m的且每层人数超过10人的高层厂房宜采用防烟楼梯间或室外楼梯。5高度超过32m的设有电梯的高层厂房，每个防火分区内应设一台消防电梯（可与客、货梯兼用）。6洁净厂房同一层的外墙应设有通向洁净区的门窗或专用消防口，以方便消防人员的进入及扑救。7.2公用工程制药工业生产公用系统包括给排水、注射用水、供气和供热、强电和弱电、制冷以及通风和采暖等系统。7.2.1给水排水给排水系统涉及处理以及排水用的泵房、冷却塔、水池、给排水管网、消防设施和纯水生产供应设施。一、给水系统制药企业用水包括饮用水、软水、脱盐水、冷冻水、循环冷却水等。饮用水通常由城镇给水管网供给，对洁净度级别要求不高的工艺水亦可用城镇给水管网供给的饮用水，而锅...
