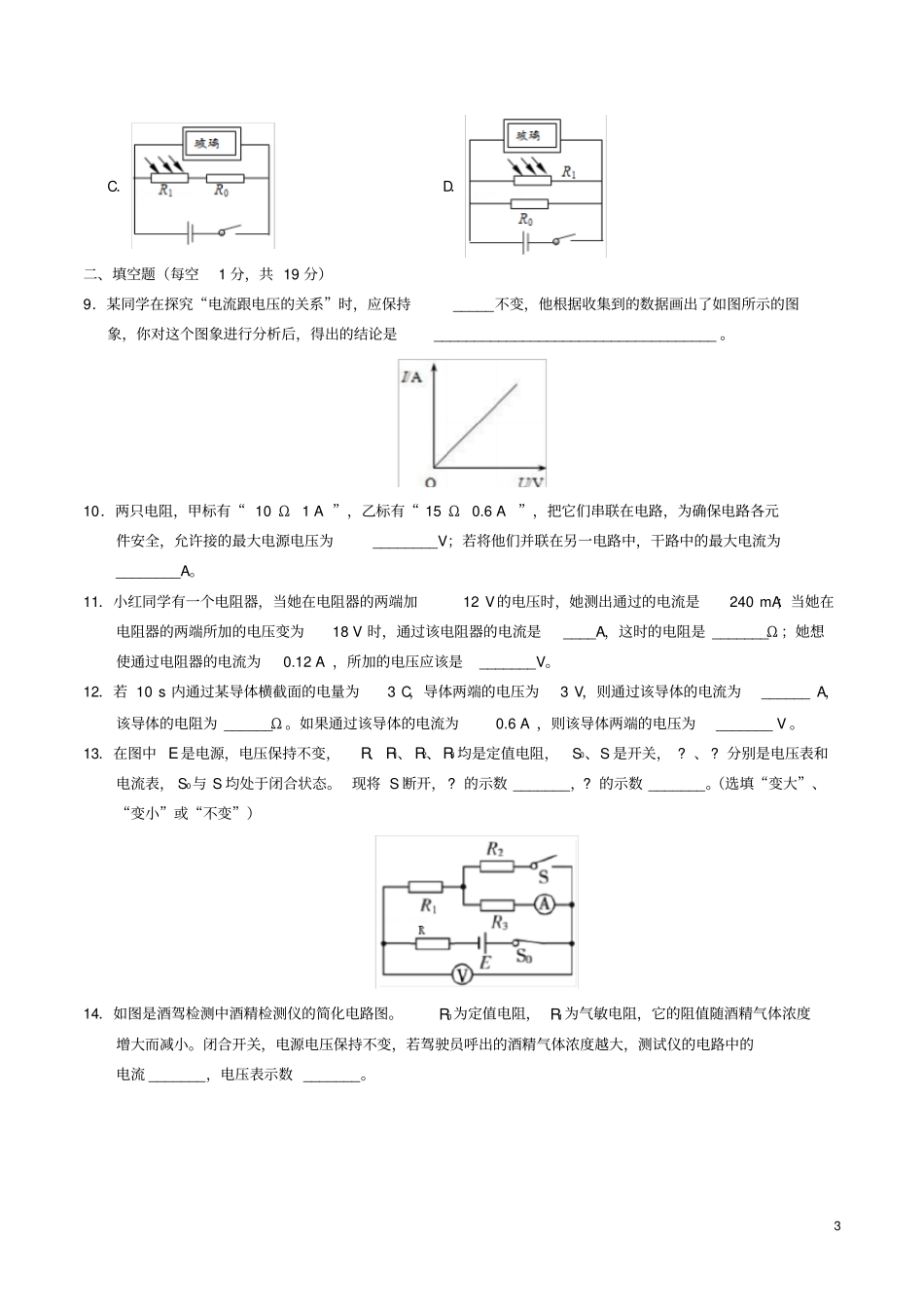

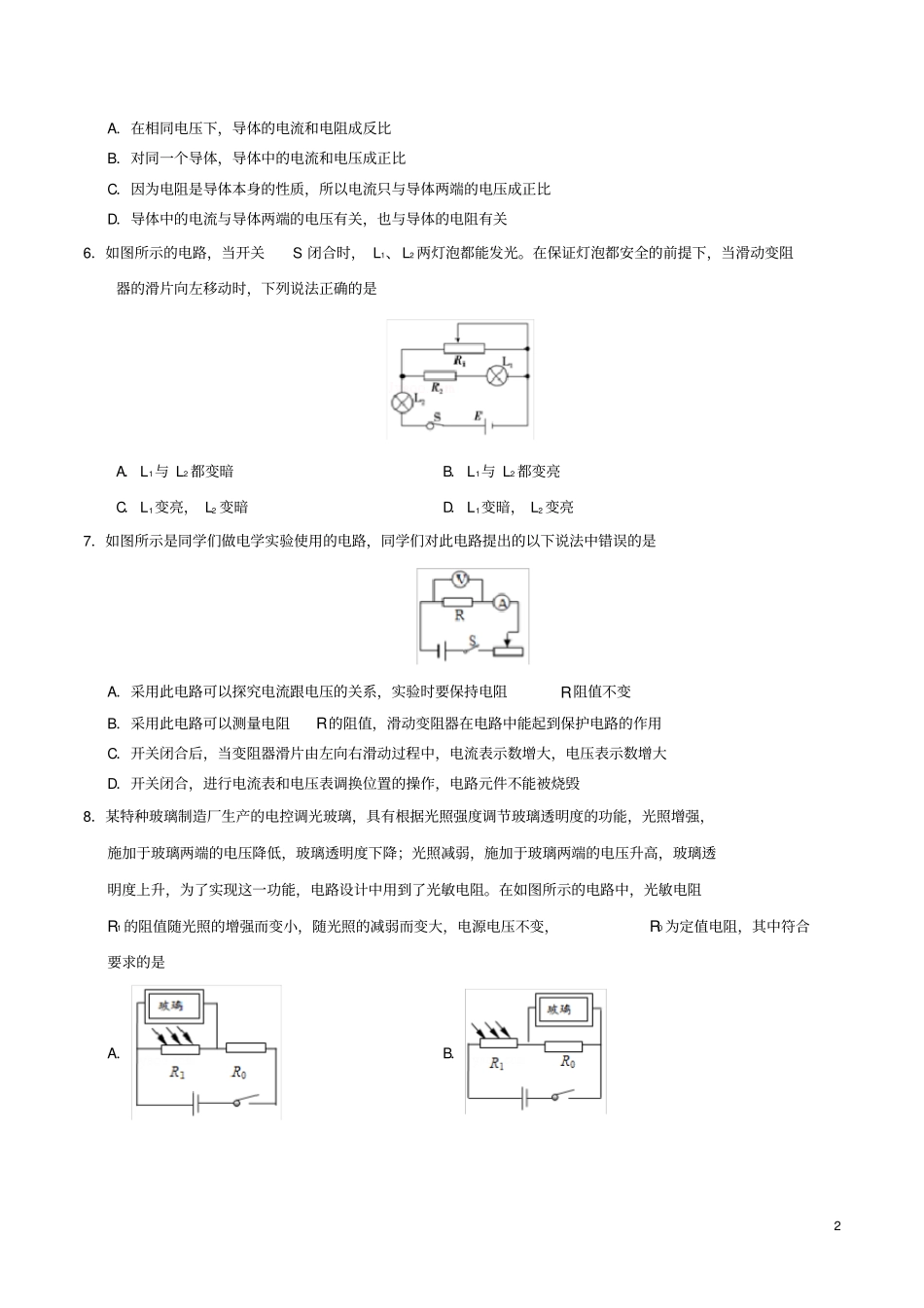

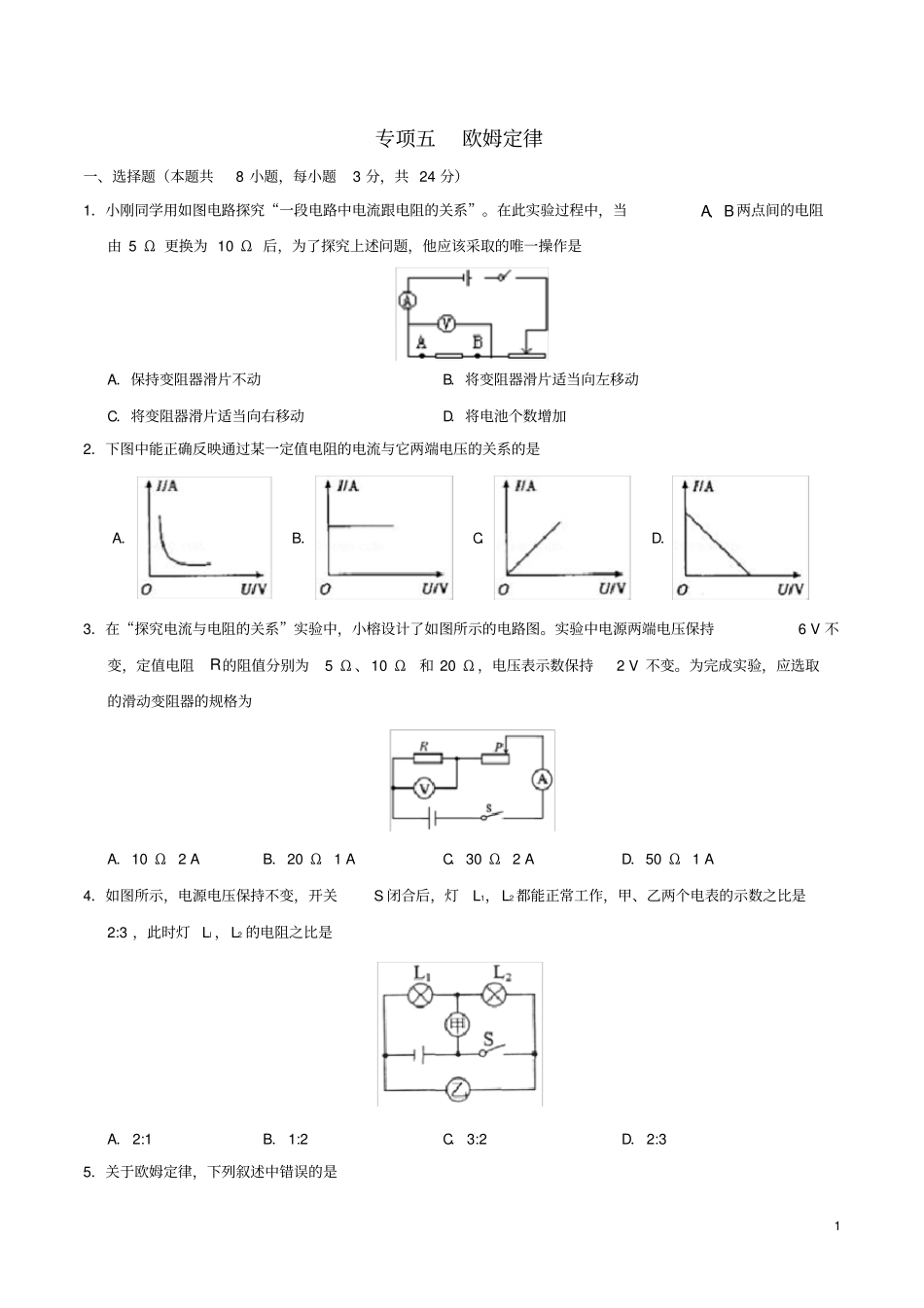

1专项五欧姆定律一、选择题（本题共8小题，每小题3分，共24分）1．小刚同学用如图电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是A．保持变阻器滑片不动B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动D．将电池个数增加2．下图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是A．B．C．D．3．在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图。实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变。为完成实验，应选取的滑动变阻器的规格为A．10Ω2AB．20Ω1AC．30Ω2AD．50Ω1A4．如图所示，电源电压保持不变，开关S闭合后，灯L1，L2都能正常工作，甲、乙两个电表的示数之比是2:3，此时灯Ll，L2的电阻之比是A．2:1B．1:2C．3:2D．2:35．关于欧姆定律，下列叙述中错误的是2A．在相同电压下，导体的电流和电阻成反比B．对同一个导体，导体中的电流和电压成正比C．因为电阻是导体本身的性质，所以电流只与导体两端的电压成正比D．导体中的电流与导体两端的电压有关，也与导体的电阻有关6．如图所示的电路，当开关S闭合时，L1、L2两灯泡都能发光。在保证灯泡都安全的前提下，当滑动变阻器的滑片向左移动时，下列说法正确的是A．L1与L2都变暗B．L1与L2都变亮C．L1变亮，L2变暗D．L1变暗，L2变亮7．如图所示是同学们做电学实验使用的电路，同学们对此电路提出的以下说法中错误的是A．采用此电路可以探究电流跟电压的关系，实验时要保持电阻R阻值不变B．采用此电路可以测量电阻R的阻值，滑动变阻器在电路中能起到保护电路的作用C．开关闭合后，当变阻器滑片由左向右滑动过程中，电流表示数增大，电压表示数增大D．开关闭合，进行电流表和电压表调换位置的操作，电路元件不能被烧毁8．某特种玻璃制造厂生产的电控调光玻璃，具有根据光照强度调节玻璃透明度的功能，光照增强，施加于玻璃两端的电压降低，玻璃透明度下降；光照减弱，施加于玻璃两端的电压升高，玻璃透明度上升，为了实现这一功能，电路设计中用到了光敏电阻。在如图所示的电路中，光敏电阻R1的阻值随光照的增强而变小，随光照的减弱而变大，电源电压不变，R0为定值电阻，其中符合要求的是A．B．3C．D．二、填空题（每空1分，共19分）9．某同学在探究“电流跟电压的关系”时，应保持_____不变，他根据收集到的数据画出了如图所示的图象，你对这个图象进行分析后，得出的结论是___________________________________。10．两只电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，把它们串联在电路，为确保电路各元件安全，允许接的最大电源电压为________V；若将他们并联在另一电路中，干路中的最大电流为________A。11．小红同学有一个电阻器，当她在电阻器的两端加12V的电压时，她测出通过的电流是240mA；当她在电阻器的两端所加的电压变为18V时，通过该电阻器的电流是____A，这时的电阻是_______Ω；她想使通过电阻器的电流为0.12A，所加的电压应该是_______V。12．若10s内通过某导体横截面的电量为3C，导体两端的电压为3V，则通过该导体的电流为______A，该导体的电阻为______Ω。如果通过该导体的电流为0.6A，则该导体两端的电压为_______V。13．在图中E是电源，电压保持不变，R、R1、R2、R3均是定值电阻，S0、S是开关，?、?分别是电压表和电流表，S0与S均处于闭合状态。现将S断开，?的示数_______，?的示数_______。（选填“变大”、“变小”或“不变”）14．如图是酒驾检测中酒精检测仪的简化电路图。R0为定值电阻，R1为气敏电阻，它的阻值随酒精气体浓度增大而减小。闭合开关，电源电压保持不变，若驾驶员呼出的酒精气体浓度越大，测试仪的电路中的电流_______，电压表示数_______。415．如图所示的电路中，电阻R1和R2串联接在AB两端，电压表并联在R1两端。已知R1=10Ω，R2=20Ω，当A、B两端电压U=7.5V时，电压表示数为_________V。16．某学校科技小组设计了一台“电子秤”，实际上是压力测量仪，用它来称量物体的质量，其结构原理如图所示，P为金属滑...
