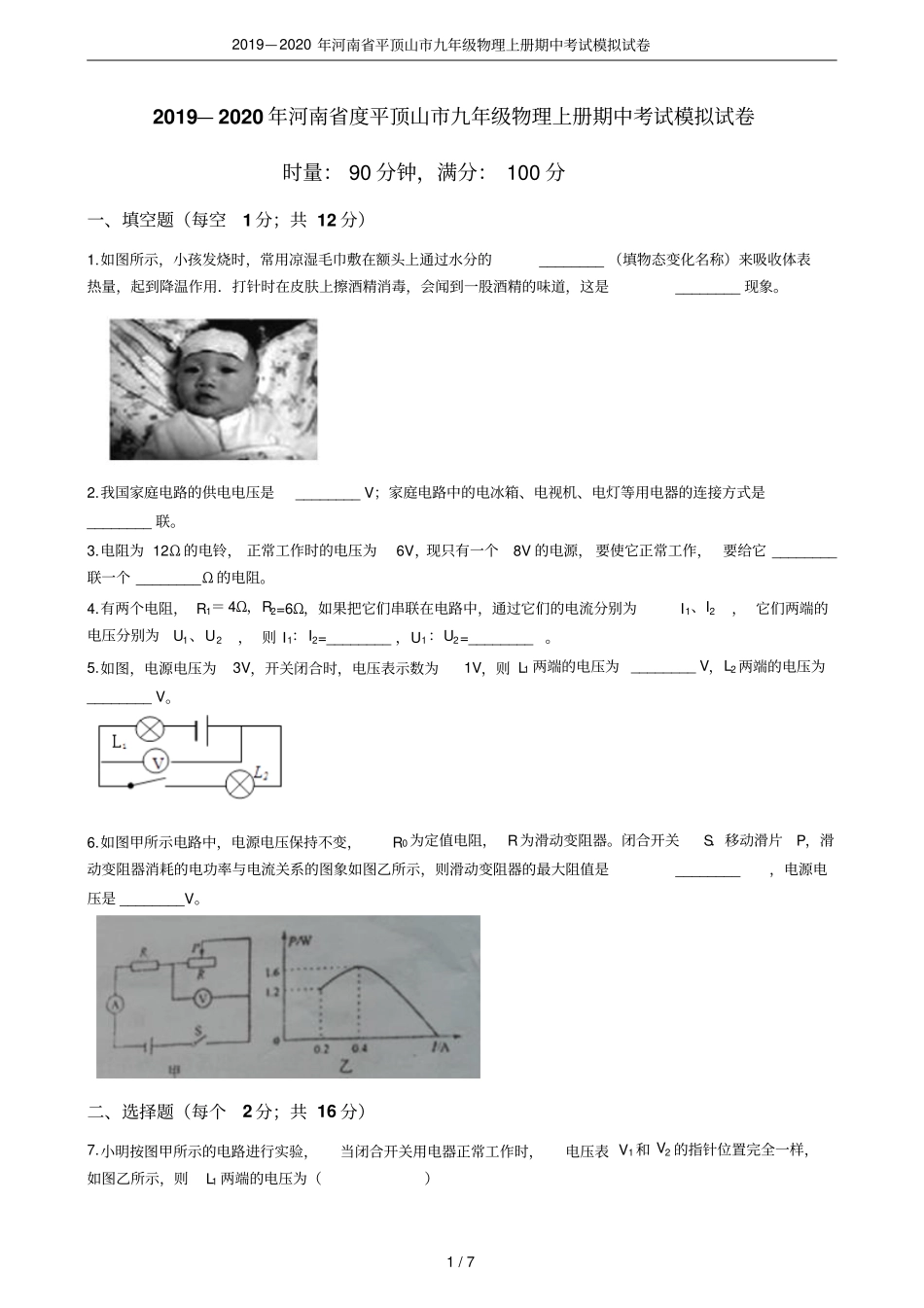

2019—2020年河南省平顶山市九年级物理上册期中考试模拟试卷1/72019—2020年河南省度平顶山市九年级物理上册期中考试模拟试卷时量：90分钟，满分：100分一、填空题（每空1分；共12分）1.如图所示，小孩发烧时，常用凉湿毛巾敷在额头上通过水分的________（填物态变化名称）来吸收体表热量，起到降温作用．打针时在皮肤上擦酒精消毒，会闻到一股酒精的味道，这是________现象。2.我国家庭电路的供电电压是________V；家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是________联。3.电阻为12Ω的电铃，正常工作时的电压为6V，现只有一个8V的电源，要使它正常工作，要给它________联一个________Ω的电阻。4.有两个电阻，R1＝4Ω，R2=6Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则I1：I2=________，U1：U2=________。5.如图，电源电压为3V，开关闭合时，电压表示数为1V，则L1两端的电压为________V，L2两端的电压为________V。6.如图甲所示电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器。闭合开关S．移动滑片P，滑动变阻器消耗的电功率与电流关系的图象如图乙所示，则滑动变阻器的最大阻值是________，电源电压是________V。二、选择题（每个2分；共16分）7.小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1两端的电压为（）2019—2020年河南省平顶山市九年级物理上册期中考试模拟试卷2/7A.2VB.8VC.10VD.6V8.下面四句话中都有一个“热”字，其中哪一句的“热”字表示温度的意思（）A.冰块吸热会熔化B.热功当量C.这杯水热得烫手D.物体里大量分子的无规则运动叫热运动9.如图所示电路中，已知两个定值电阻的阻值R1>R2.闭合开关S后，电流表A1、A2的示数分别为Il、I2，电压表V1、V2、V3的示数分别为U1、U2、U3，下列关系式正确的是（）A.I1＜I2U1＝U2＝U3B.I1＝I2U1＞U2＝U3C.I1＞I2U2＝U1＋U3D.I1＝I2U2＝Ul＋U310.如图表示汽油机内能转化为机械能的冲程是（）A.B.C.D.11.如下左图所示的电路，电源电压恒定，开关S1闭合，S2断开．要使电压表和电流表的示数均增大，下列操作一定可行的是（）A.滑动变阻器的滑片P向右移B.滑动变阻器的滑片P向左移C.滑动变阻器的滑片P不动，S1由闭合到断开D.滑动变阻器的滑片P不动，S2由断开到闭合12.如上右图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭．若电路中只发生一处故障，且只发生在灯L或电阻R上．下列判断正确的是（）A.若R开路，则两电表的示数均为零B.若R开路，则电流表的示数为零，但电压表有示数C.若L短路，则两电表均有示数D.若L开路，则两电表均无示数13.如下左图所示，下列分析正确的是（）A.只闭合时，发光、不发光，测电流B.只闭合时，发光、不发光，测电流2019—2020年河南省平顶山市九年级物理上册期中考试模拟试卷3/7C.闭合、时，、并联，测电流D.闭合、时，、串联，、示数相等14.如上右图所示的电路中，电源两端电压为6V并保持不变．定值电阻R1的阻值为100Ω，滑动变阻器R2的最大阻值为50Ω．当开关S闭合时，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是（）A.电压表的示数变大，电流表的示数变小B.电流表和电压表的示数都不变C.电流表的示数变化范围为0.04A～0.06AD.电压表的示数变化范围为4V～6V三、作图题（每个5分；共10分）15.如图1某型号冷热饮水机的制冷、制热开关，饮水机里面的压缩机可以对水制冷，电热管R可以对水加热．夏天，闭合制冷开关S1，压缩机运转，水变凉；冬天，闭合制热开关S2，电热管通电对水加热．请在图2虚线框内完成这个电路的电路图。16.根据上面的实物图，在图方框中画出电路图（要求标出L1、L2、S1、S2的位置）四、实验探究题（每空2分；共24分）17.某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律．所接电路图如图所示，闭合开关后，两电流表指针偏转情况如图所示．2019—2020年河南省平顶山市九年级物理上册期中考试模拟试卷4/7（1）电流表的读数是：________。（2）该同学发现电流表指针偏转较小，...
