单片机原理及应用(赵晓安)课后习题VIP专享VIP免费

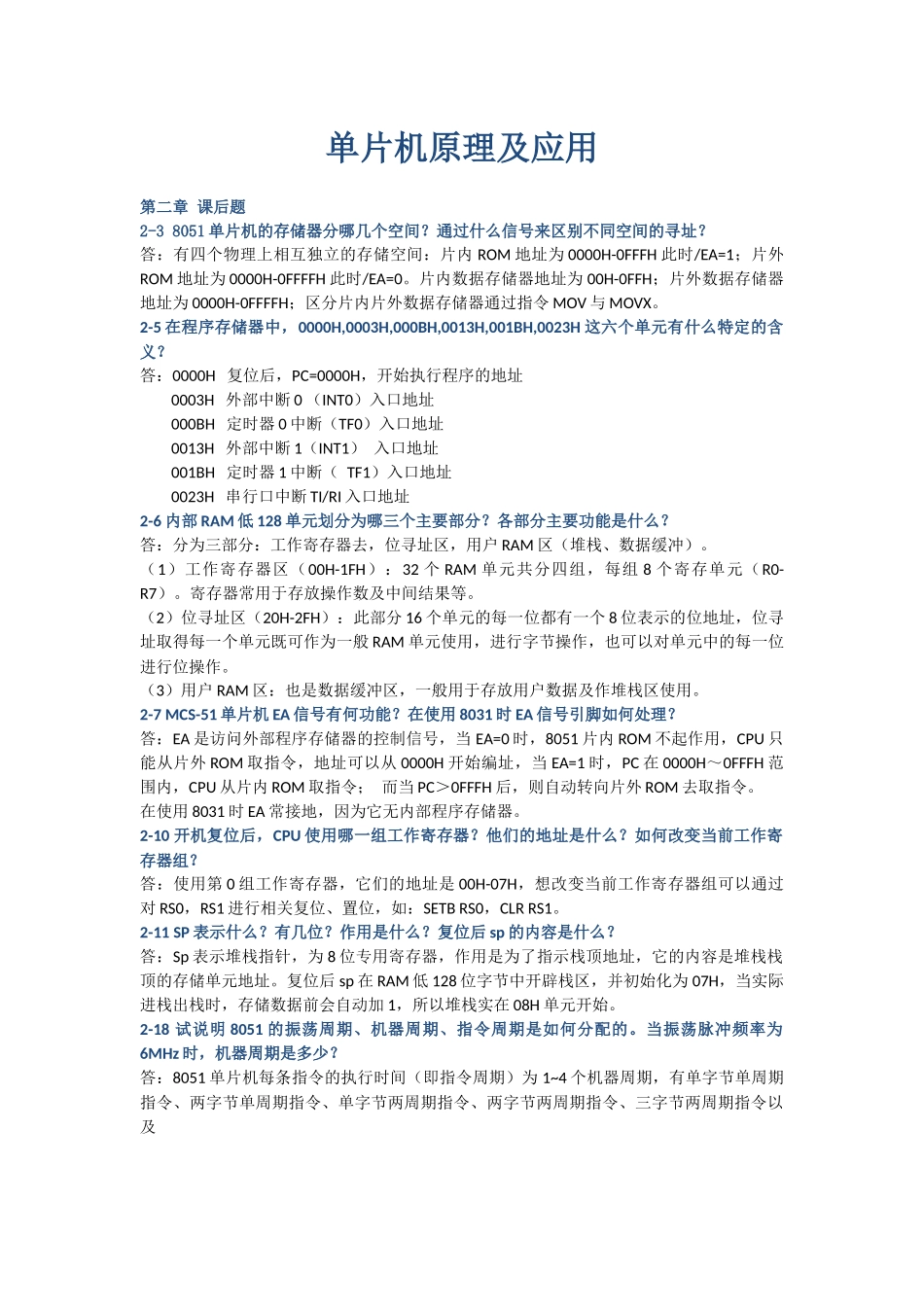

单片机原理及应用第二章课后题2-38051单片机的存储器分哪几个空间？通过什么信号来区别不同空间的寻址？答：有四个物理上相互独立的存储空间：片内ROM地址为0000H-0FFFH此时/EA=1；片外ROM地址为0000H-0FFFFH此时/EA=0。片内数据存储器地址为00H-0FFH；片外数据存储器地址为0000H-0FFFFH；区分片内片外数据存储器通过指令MOV与MOVX。2-5在程序存储器中，0000H,0003H,000BH,0013H,001BH,0023H这六个单元有什么特定的含义？答：0000H复位后，PC=0000H，开始执行程序的地址0003H外部中断0（INT0）入口地址000BH定时器0中断（TF0）入口地址0013H外部中断1（INT1）入口地址001BH定时器1中断（TF1）入口地址0023H串行口中断TI/RI入口地址2-6内部RAM低128单元划分为哪三个主要部分？各部分主要功能是什么？答：分为三部分：工作寄存器去，位寻址区，用户RAM区（堆栈、数据缓冲）。（1）工作寄存器区（00H-1FH）：32个RAM单元共分四组，每组8个寄存单元（R0-R7）。寄存器常用于存放操作数及中间结果等。（2）位寻址区（20H-2FH）：此部分16个单元的每一位都有一个8位表示的位地址，位寻址取得每一个单元既可作为一般RAM单元使用，进行字节操作，也可以对单元中的每一位进行位操作。（3）用户RAM区：也是数据缓冲区，一般用于存放用户数据及作堆栈区使用。2-7MCS-51单片机EA信号有何功能？在使用8031时EA信号引脚如何处理？答：EA是访问外部程序存储器的控制信号，当EA=0时，8051片内ROM不起作用，CPU只能从片外ROM取指令，地址可以从0000H开始编址，当EA=1时，PC在0000H～0FFFH范围内，CPU从片内ROM取指令；而当PC＞0FFFH后，则自动转向片外ROM去取指令。在使用8031时EA常接地，因为它无内部程序存储器。2-10开机复位后，CPU使用哪一组工作寄存器？他们的地址是什么？如何改变当前工作寄存器组？答：使用第0组工作寄存器，它们的地址是00H-07H，想改变当前工作寄存器组可以通过对RS0，RS1进行相关复位、置位，如：SETBRS0，CLRRS1。2-11SP表示什么？有几位？作用是什么？复位后sp的内容是什么？答：Sp表示堆栈指针，为8位专用寄存器，作用是为了指示栈顶地址，它的内容是堆栈栈顶的存储单元地址。复位后sp在RAM低128位字节中开辟栈区，并初始化为07H，当实际进栈出栈时，存储数据前会自动加1，所以堆栈实在08H单元开始。2-18试说明8051的振荡周期、机器周期、指令周期是如何分配的。当振荡脉冲频率为6MHz时，机器周期是多少？答：8051单片机每条指令的执行时间（即指令周期）为1~4个机器周期，有单字节单周期指令、两字节单周期指令、单字节两周期指令、两字节两周期指令、三字节两周期指令以及单字节四周期指令。一个机器周期有6个状态：S1~S6每个状态又包含两个振荡周期，分为两拍：P1和P2。因此，一个机器周期包含12个振荡周期，表示为：S1P1、S1P2、S2P1、??S6P1、S6P2。当FOSC=6MHz时，机器周期为：（1/6）×12=2（μs）第三章3-1简述MCS-51有哪几种寻址方式？各有什么特点？答：MCS-51有以下七种寻址方式：（1）直接寻址：指令中直接给出操作数所在的单元地址或位地址；（2）立即寻址：在指令中紧跟在操作码之后的字节是操作数；（3）寄存器寻址：操作数在指令中给出的寄存器中；（4）寄存器间接寻址：寄存器中存放的是操作数所在的单元地址；（5）变址寻址：基址加变址形成的16位地址是操作数地址；（6）相对寻址：指令中给出相对偏移量，转移指令都为相对寻址；（7）位寻址：指令中给出的位地址或位寄存器中存放的是位操作数。3-2MCS-51指令按功能分为哪几类？每类指令的作用是什么？答：MCS-51指令按功能分为五类，分别为：（1）数据传送类指令：主要用于数据的传送、交换与堆栈操作；（2）算术运算类指令：主要用来完成加减乘除运算及二十进制调整；（3）逻辑运算类指令：主要完成与、或、异或及移位运算；（4）位操作指令：主要用来做与、或、清除、置位、求反等布尔运算；（5）控制转移指令：控制程序执行的走向，有转移、调用及返回操作。3-3变址寻址和相对寻址中的偏移量有何异同？答：变址寻址：@A+DPTR、@A+PC，其中DPTR、PC为基址寄存器，A为变址寄存器，其中A为8位无符号...
