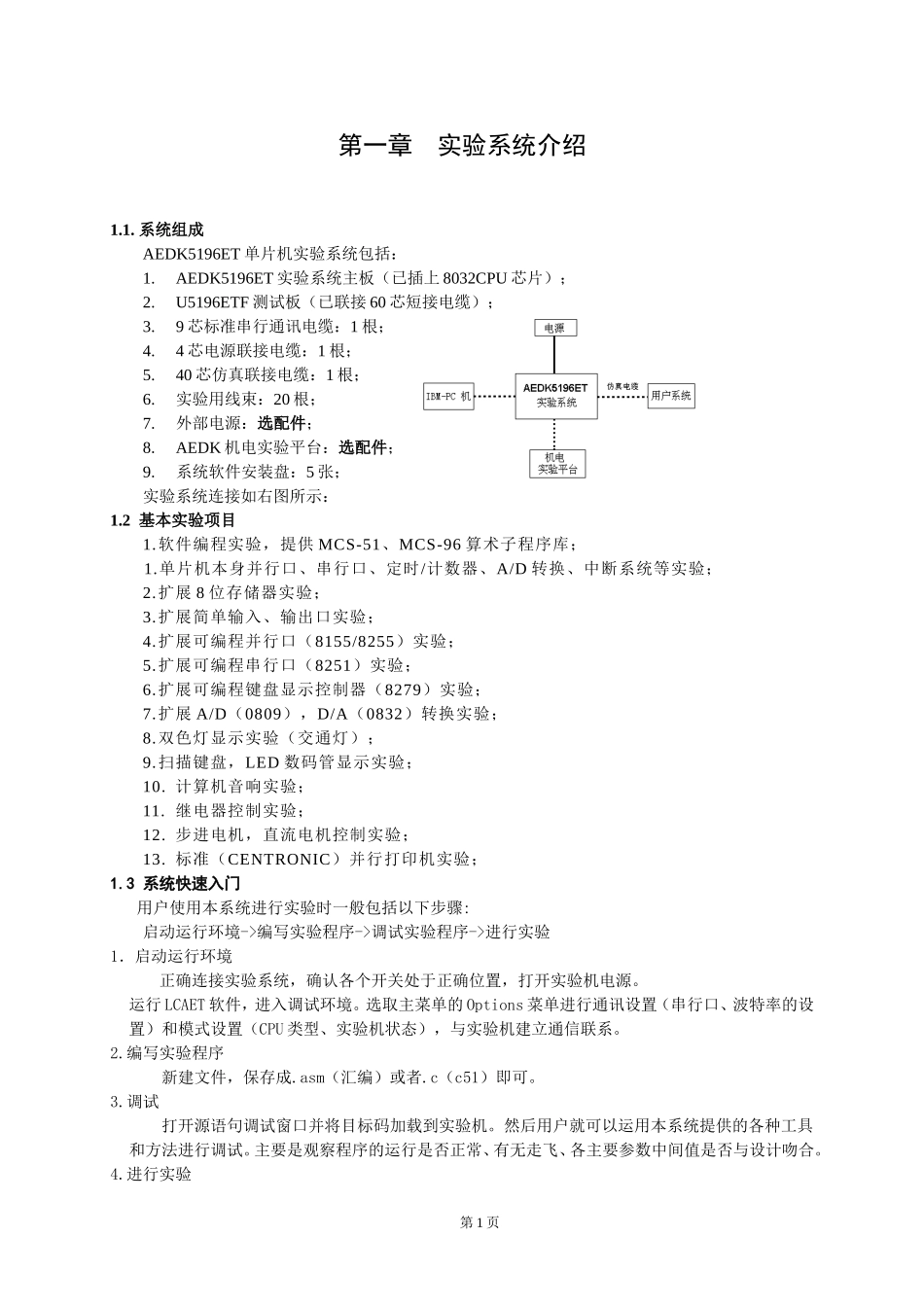

51系列单片机实验指导书张自友乐山师院物电系实验室编印2008年3月第2页第一章实验系统介绍1.1.系统组成AEDK5196ET单片机实验系统包括：1.AEDK5196ET实验系统主板（已插上8032CPU芯片）；2.U5196ETF测试板（已联接60芯短接电缆）；3.9芯标准串行通讯电缆：1根；4.4芯电源联接电缆：1根；5.40芯仿真联接电缆：1根；6.实验用线束：20根；7.外部电源：选配件；8.AEDK机电实验平台：选配件；9.系统软件安装盘：5张；实验系统连接如右图所示：1.2基本实验项目1.软件编程实验，提供MCS-51、MCS-96算术子程序库；1.单片机本身并行口、串行口、定时/计数器、A/D转换、中断系统等实验；2.扩展8位存储器实验；3.扩展简单输入、输出口实验；4.扩展可编程并行口（8155/8255）实验；5.扩展可编程串行口（8251）实验；6.扩展可编程键盘显示控制器（8279）实验；7.扩展A/D（0809），D/A（0832）转换实验；8.双色灯显示实验（交通灯）；9.扫描键盘，LED数码管显示实验；10.计算机音响实验；11.继电器控制实验；12.步进电机，直流电机控制实验；13.标准（CENTRONIC）并行打印机实验；1.3系统快速入门用户使用本系统进行实验时一般包括以下步骤:启动运行环境->编写实验程序->调试实验程序->进行实验1．启动运行环境正确连接实验系统，确认各个开关处于正确位置，打开实验机电源。运行LCAET软件，进入调试环境。选取主菜单的Options菜单进行通讯设置（串行口、波特率的设置）和模式设置（CPU类型、实验机状态），与实验机建立通信联系。2.编写实验程序新建文件，保存成.asm（汇编）或者.c（c51）即可。3.调试打开源语句调试窗口并将目标码加载到实验机。然后用户就可以运用本系统提供的各种工具和方法进行调试。主要是观察程序的运行是否正常、有无走飞、各主要参数中间值是否与设计吻合。4.进行实验第1页根据实验有关说明和用户编制的程序，完成连线（最好先关闭实验机电源，再进行）。通过调试软件加载、运行程序，观察实验有关现象。若现象与设计不符，则返回第三步，重新进行。1．4其它未尽事宜，请查看系统软件帮助文挡。第二章MCS51系列单片机实验实验一I/O口输入输出实验任务：1，实现用p1口输出控制发光二极管亮灭和延时闪烁、左右移动等。2，实现用拨动开关K0~K7控制控制发光二极管L0~L7。实验二定时器及中断实验任务：1，实现计数实验，如果按键5次则点亮发光二极管。2，实现3秒和5秒定时，并用此信号控制交通灯。3，外部中断实验：按下按键时，停止发光二极管的闪烁。实验三串口应用实验任务：1，串并转换实验2．串口通信实验实验四c51编程实验任务：1，控制L0~L7左右移动闪烁。2，对10次ad采样结果排序，输出其平均值说明：1。本指导书不直接提供实验源代码，请实验前先自己根据实验任务编写实验程序。2．基本实验任务完成后，有时间可自己把附录的综合设计实验调试。附录：综合设计实验参考1．AD转换实验,用中断方法读结果，并在数码管上显示;CS8255----F228H,CS0809----F230H,P3.2----EOC,,IN0---0~5V（硬件连线）;PC3~5-----LEDSA~LEDSC,PC2-------LEDSELECT(通过短路套接好);PA0~7-----LEDA~LEDDP(通过短路套接好);-------符号定义-------------------------------------------C8255EQU0F22BH;8255命令口地址P8255AEQU0F228H;8255PA口地址第2页P8255BEQU0F229H;8255PB口地址P8255CEQU0F22AH;8255PC口地址C0809EQU0F230H;ADC0809片选信号LED0DATA50H;显存区LED1DATA51HLED2DATA52H;--------主程序---------------------------------------ORG0000HAJMPMAINORG0003HAJMPFX0ORG0030HMAIN:MOVSP,#60HMOVLED0,#00H;置显示初始值MOVLED1,#00HMOVLED2,#00HMOVDPTR,#C8255;8255初始化MOVA,#80H;8255PA,PB,PC口输出MOVX@DPTR,ACLRIT0SETBEX0SETBEA;开中断MOVDPTR,#C0809MOVX@DPTR,A;启动AD转换LOOP:ACALLDISP;显示子程序AJMPLOOP;主循环;-------------8255驱动数码管显示子程序-------------------------------DISP:MOVDPTR,#P8255CMOVA,#00HMOVX@DPTR,A;通过8255C口选种第一个数码管MOVDPTR,#LEDSEGMOVA,LED0MOVCA,@A+DPTRMOVDPTR,#P8255A;显示键值MOVX@DPTR,A;送显示段选码ACALLDELAY;延时,增...
