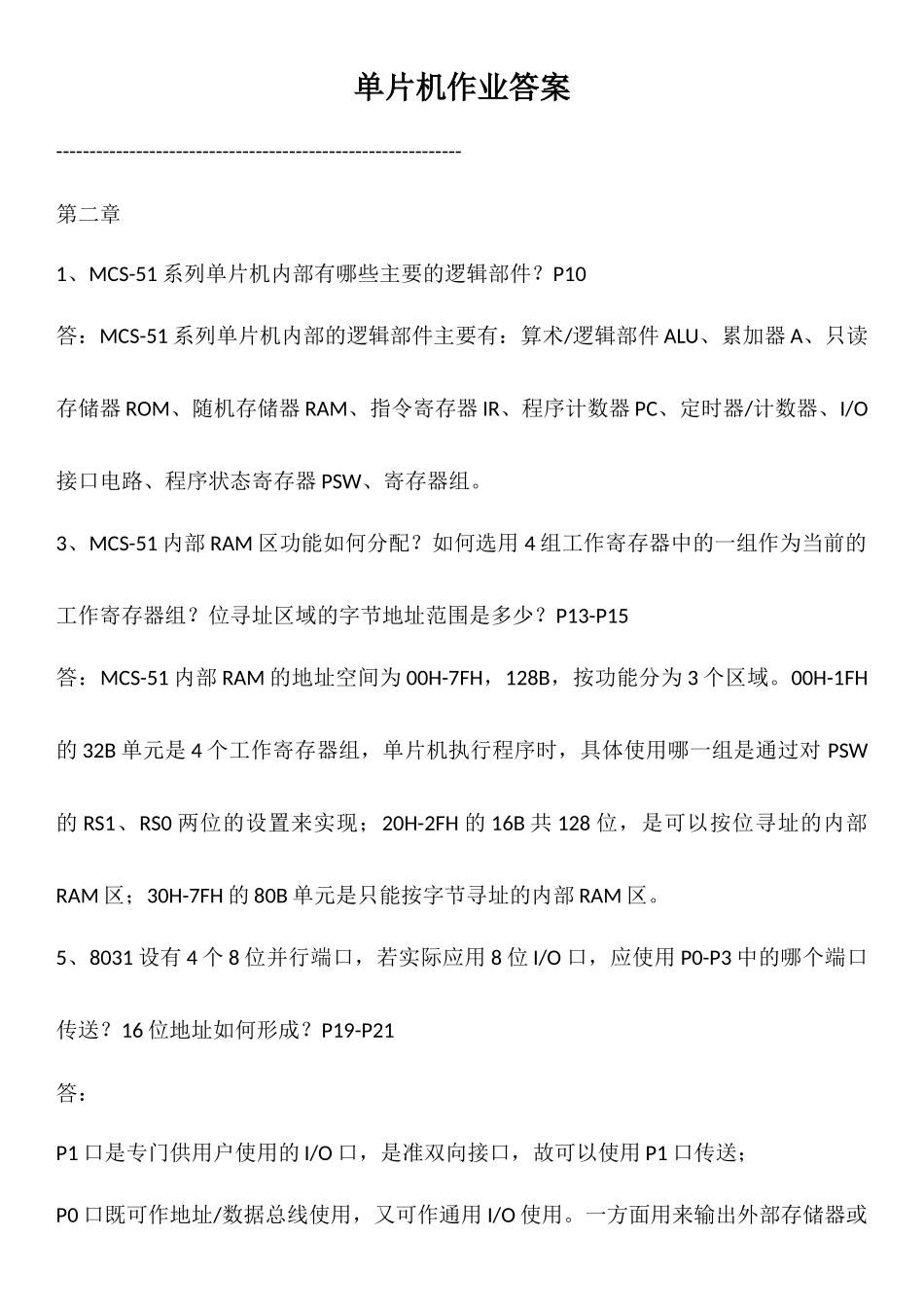

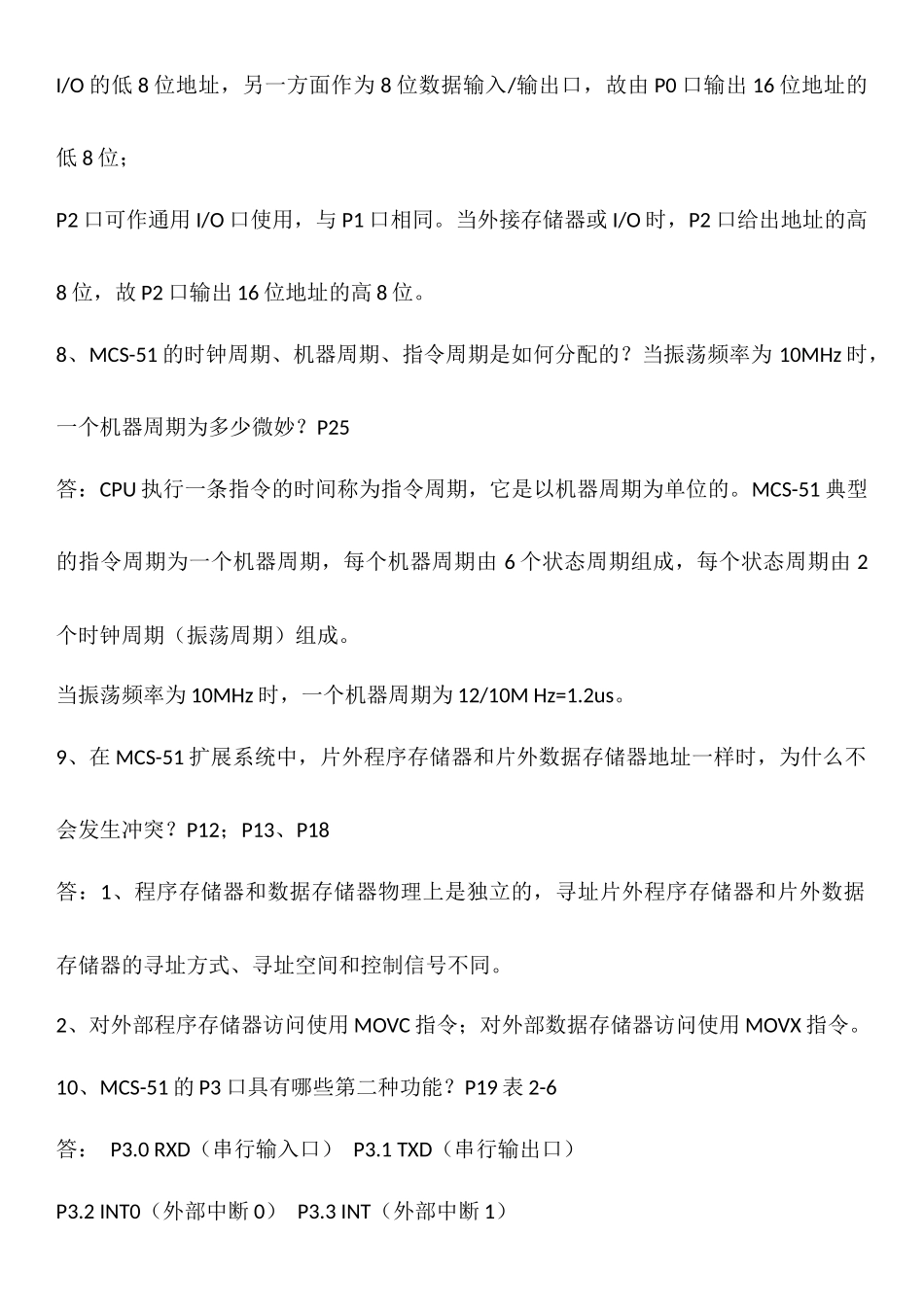

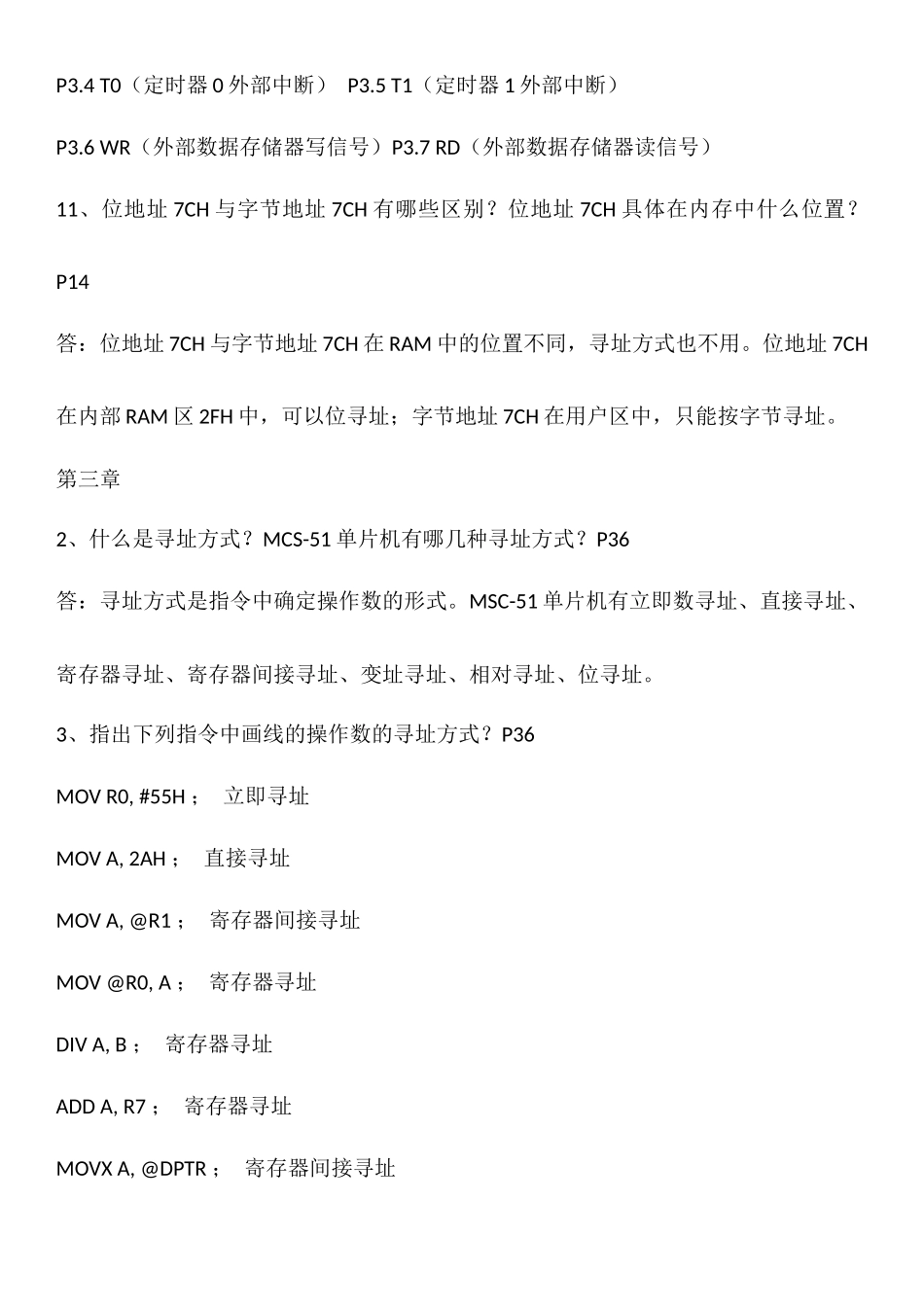

单片机作业答案-------------------------------------------------------------第二章1、MCS-51系列单片机内部有哪些主要的逻辑部件？P10答：MCS-51系列单片机内部的逻辑部件主要有：算术/逻辑部件ALU、累加器A、只读存储器ROM、随机存储器RAM、指令寄存器IR、程序计数器PC、定时器/计数器、I/O接口电路、程序状态寄存器PSW、寄存器组。3、MCS-51内部RAM区功能如何分配？如何选用4组工作寄存器中的一组作为当前的工作寄存器组？位寻址区域的字节地址范围是多少？P13-P15答：MCS-51内部RAM的地址空间为00H-7FH，128B，按功能分为3个区域。00H-1FH的32B单元是4个工作寄存器组，单片机执行程序时，具体使用哪一组是通过对PSW的RS1、RS0两位的设置来实现；20H-2FH的16B共128位，是可以按位寻址的内部RAM区；30H-7FH的80B单元是只能按字节寻址的内部RAM区。5、8031设有4个8位并行端口，若实际应用8位I/O口，应使用P0-P3中的哪个端口传送？16位地址如何形成？P19-P21答：P1口是专门供用户使用的I/O口，是准双向接口，故可以使用P1口传送；P0口既可作地址/数据总线使用，又可作通用I/O使用。一方面用来输出外部存储器或I/O的低8位地址，另一方面作为8位数据输入/输出口，故由P0口输出16位地址的低8位；P2口可作通用I/O口使用，与P1口相同。当外接存储器或I/O时，P2口给出地址的高8位，故P2口输出16位地址的高8位。8、MCS-51的时钟周期、机器周期、指令周期是如何分配的？当振荡频率为10MHz时，一个机器周期为多少微妙？P25答：CPU执行一条指令的时间称为指令周期，它是以机器周期为单位的。MCS-51典型的指令周期为一个机器周期，每个机器周期由6个状态周期组成，每个状态周期由2个时钟周期（振荡周期）组成。当振荡频率为10MHz时，一个机器周期为12/10MHz=1.2us。9、在MCS-51扩展系统中，片外程序存储器和片外数据存储器地址一样时，为什么不会发生冲突？P12；P13、P18答：1、程序存储器和数据存储器物理上是独立的，寻址片外程序存储器和片外数据存储器的寻址方式、寻址空间和控制信号不同。2、对外部程序存储器访问使用MOVC指令；对外部数据存储器访问使用MOVX指令。10、MCS-51的P3口具有哪些第二种功能？P19表2-6答：P3.0RXD（串行输入口）P3.1TXD（串行输出口）P3.2INT0（外部中断0）P3.3INT（外部中断1）P3.4T0（定时器0外部中断）P3.5T1（定时器1外部中断）P3.6WR（外部数据存储器写信号）P3.7RD（外部数据存储器读信号）11、位地址7CH与字节地址7CH有哪些区别？位地址7CH具体在内存中什么位置？P14答：位地址7CH与字节地址7CH在RAM中的位置不同，寻址方式也不用。位地址7CH在内部RAM区2FH中，可以位寻址；字节地址7CH在用户区中，只能按字节寻址。第三章2、什么是寻址方式？MCS-51单片机有哪几种寻址方式？P36答：寻址方式是指令中确定操作数的形式。MSC-51单片机有立即数寻址、直接寻址、寄存器寻址、寄存器间接寻址、变址寻址、相对寻址、位寻址。3、指出下列指令中画线的操作数的寻址方式？P36MOVR0,#55H；立即寻址MOVA,2AH；直接寻址MOVA,@R1；寄存器间接寻址MOV@R0,A；寄存器寻址DIVA,B；寄存器寻址ADDA,R7；寄存器寻址MOVXA,@DPTR；寄存器间接寻址MOVDPTR,#0123H；立即寻址MOVCA,@A+DPTR；基址加变址寻址INCDPTR；寄存器寻址7、为什么要进行十进制调整？调整方法是什么？P49答：十进制表示用BCD码规则，相加大于10进位；运算用二进制规则，相加大于16进位。所以要进行十进制调整。调整方法：数的低四位大于9或标志位AC=1，则低四位加06H调整。高四位大于9或标志位CY=1则高四位加60H。8、编程实现两个一字节压缩型BCD码的减法。设被减数地址在R0中，减数地址在R1中，差仍存于被减数地址单元中。？答：CLRCMOVA,#9AHSUBBA,@R1ADDA,@R0DAAMOV@R0，A9、把片外数据存储器8000H单元中的数据读到累加器中，应用哪几条指令？P45例3.7答：MOVDPTR,#8000HMOVA,@DPTR10、已知内部RAM中，(A)=35H，(R0)=6FH，(P1)=0FCH，(SP)=0C0H。分别写出下列各条指令的执行结果。P41-(1)MOVR0,A；(R0)=35HP41（2）(2)MOV@R0,A；(6FH)=35HP42（4）(3)MOVA,#90H；(A)=90HP41（1）(4)MOVA,90H；(A)=(90H...
