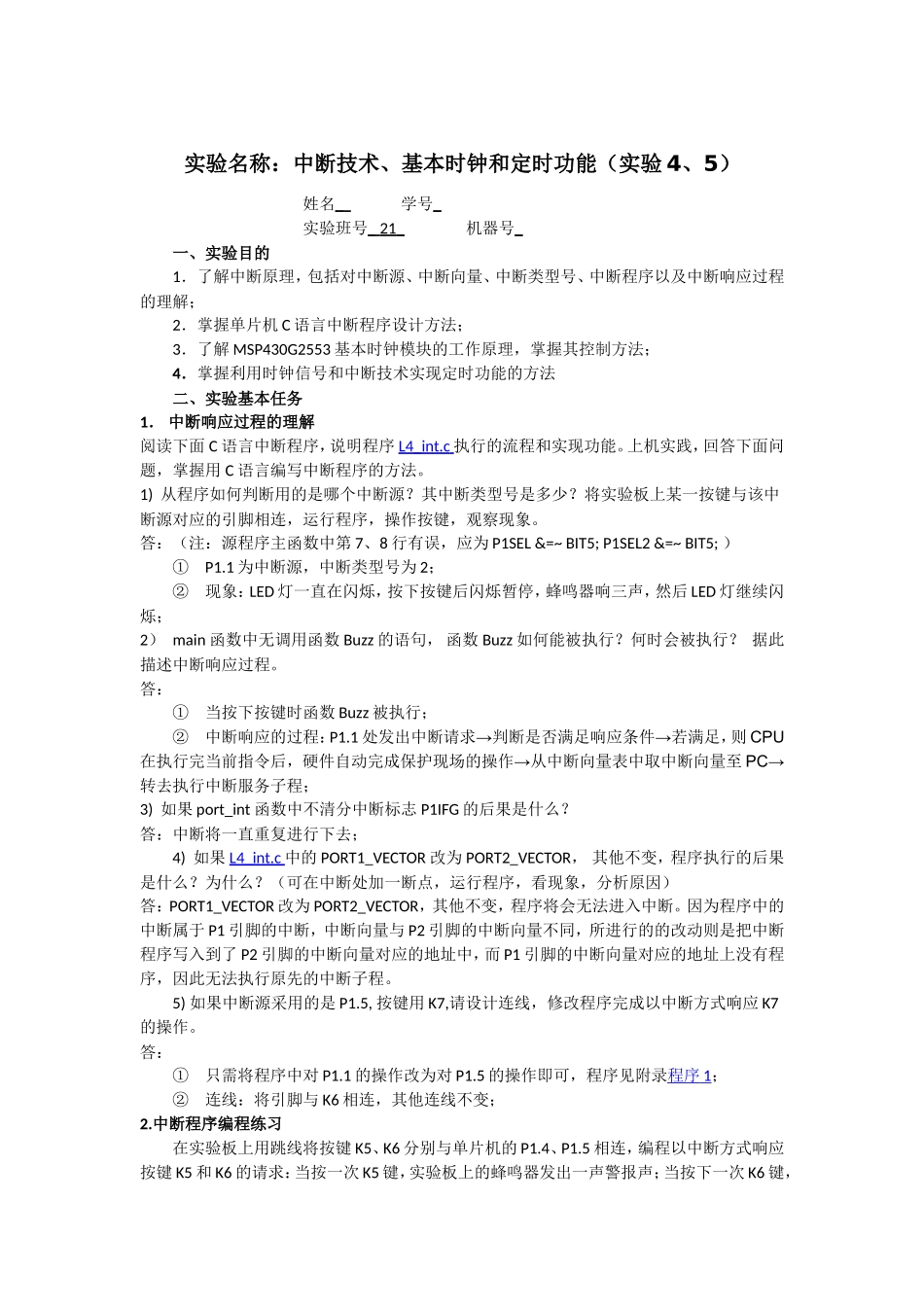

实验名称：中断技术、基本时钟和定时功能（实验4、5）姓名_学号_实验班号_21_机器号_一、实验目的1．了解中断原理，包括对中断源、中断向量、中断类型号、中断程序以及中断响应过程的理解；2．掌握单片机C语言中断程序设计方法；3．了解MSP430G2553基本时钟模块的工作原理，掌握其控制方法；4．掌握利用时钟信号和中断技术实现定时功能的方法二、实验基本任务1．中断响应过程的理解阅读下面C语言中断程序，说明程序L4_int.c执行的流程和实现功能。上机实践，回答下面问题，掌握用C语言编写中断程序的方法。1)从程序如何判断用的是哪个中断源？其中断类型号是多少？将实验板上某一按键与该中断源对应的引脚相连，运行程序，操作按键，观察现象。答：（注：源程序主函数中第7、8行有误，应为P1SEL&=~BIT5;P1SEL2&=~BIT5;）①P1.1为中断源，中断类型号为2；②现象：LED灯一直在闪烁，按下按键后闪烁暂停，蜂鸣器响三声，然后LED灯继续闪烁；2）main函数中无调用函数Buzz的语句，函数Buzz如何能被执行？何时会被执行？据此描述中断响应过程。答：①当按下按键时函数Buzz被执行；②中断响应的过程：P1.1处发出中断请求→判断是否满足响应条件→若满足，则CPU在执行完当前指令后，硬件自动完成保护现场的操作→从中断向量表中取中断向量至PC→转去执行中断服务子程；3)如果port_int函数中不清分中断标志P1IFG的后果是什么？答：中断将一直重复进行下去；4)如果L4_int.c中的PORT1_VECTOR改为PORT2_VECTOR，其他不变，程序执行的后果是什么？为什么？（可在中断处加一断点，运行程序，看现象，分析原因）答：PORT1_VECTOR改为PORT2_VECTOR，其他不变，程序将会无法进入中断。因为程序中的中断属于P1引脚的中断，中断向量与P2引脚的中断向量不同，所进行的的改动则是把中断程序写入到了P2引脚的中断向量对应的地址中，而P1引脚的中断向量对应的地址上没有程序，因此无法执行原先的中断子程。5)如果中断源采用的是P1.5,按键用K7,请设计连线，修改程序完成以中断方式响应K7的操作。答：①只需将程序中对P1.1的操作改为对P1.5的操作即可，程序见附录程序1；②连线：将引脚与K6相连，其他连线不变；2.中断程序编程练习在实验板上用跳线将按键K5、K6分别与单片机的P1.4、P1.5相连，编程以中断方式响应按键K5和K6的请求：当按一次K5键，实验板上的蜂鸣器发出一声警报声；当按下一次K6键，实验板上的发光二极管L1闪3次。主循环中控制L7循环闪亮。思考：如果用长导线将按键K5、K6分别连接在P2.2和P2.5上，如何修改程序以实现任务2功能？答：经过分析，①本程序需要有四个函数，分别是延时函数、L1闪烁3次的函数、L7循环闪烁、以及蜂鸣器响一声的函数；②其次P2端口为输出端口，分别控制L1、L7和蜂鸣器，本程序中选用P2.1、P2.3、P2.4引脚；P1.4与P1.5作为中断源；③应注意到本程序有两个中断源，须利用P1IFG判断产生中断的中断源引脚。④程序见附录程序2。思考题：如果用长导线将按键K5、K6分别连接在P2.2和P2.5上，则应设置P2.2、P2.5为中断源，设置中断向量时也应注意将对P1端口的操作改为对P2端口操作。具体程序见附录程序2之思考题。3.数字示波器的使用1）将信号源的波形在示波器上显示出来，掌握测量周期、频率、峰峰值的方法；2）用孔孔导线将实验板的地信号与示波器的地信号相连，测量实验板上的Vcc电源信号是否正常。答：1)a.信号源的峰峰值为3.20V；b.周期为1.000ms；c.频率为1.000kHz.2)经测量，Vcc=3.64V，正常4.测试上电复位系统的ACLK、和SMCLK时钟频率编程输出单片机上电复位后的ACLK、和SMCLK时钟，用示波器测量其频率，并记录下来。思考：上电复位后，CPU工作的时钟信号MCLK频率值是多少？答：经分析①本程序需要置引脚P1.0、P1.4分别输出ACLK、SMCLK；②需要确认外部晶振连上；③具体程序见附录程序5测试程序。④测得f(ACLK)=32.79kHz,f(SMCLK)=1.044MHz.思考题上电复位后，通过观察寄存器，发现BCSCTL2寄存器上SELM位为00，SELS位为则0，说明MCLK与SMCLK均由DCO振荡器控制，所以MCLK的频率与SMCLK相同，也为1.044MHz。5.掌握基本时钟模块的编程控制参看附录A实验板原理图，用跳线...
