典型铣削零件课件VIP免费

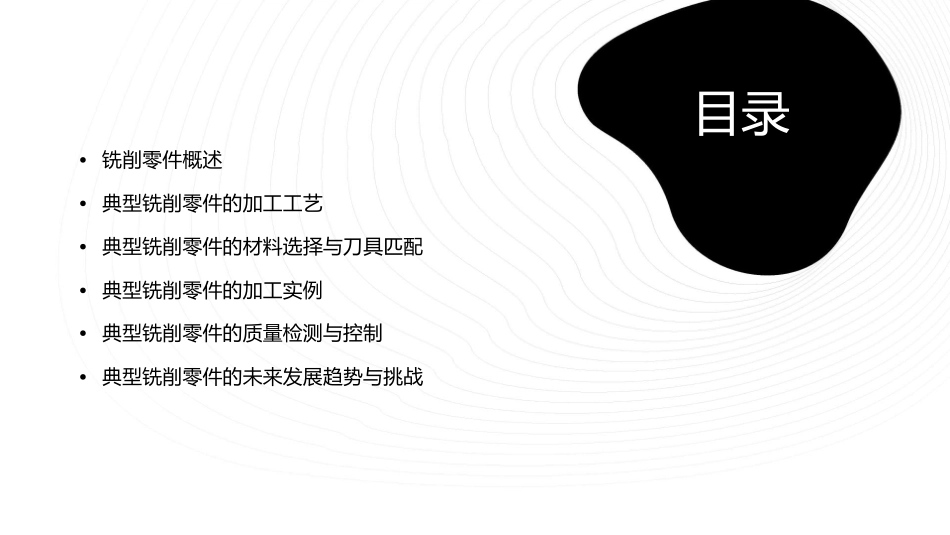

典型铣削零件课件目录•铣削零件概述•典型铣削零件的加工工艺•典型铣削零件的材料选择与刀具匹配•典型铣削零件的加工实例•典型铣削零件的质量检测与控制•典型铣削零件的未来发展趋势与挑战铣削零件概述铣削零件的应用领域机械制造业电子电器行业医疗器械行业铣削零件广泛应用于各种机械设备的制造，如机床、汽车、航空航天、船舶等。在电子电器行业中，铣削零件用于制造各种电子元件和电器产品的结构件。铣削零件在医疗器械行业中用于制造各种精密医疗设备和器械的结构件。铣削零件的特点与要求特点铣削零件具有较高的加工精度和表面质量，能够满足各种复杂形状和高精度要求。要求铣削零件需要具备足够的强度、刚度和耐久性，能够承受各种复杂的工作环境和载荷。同时，铣削零件还需要具备良好的热稳定性和防腐性能，以确保机械设备的稳定性和使用寿命。典型铣削零件的加工工艺平面铣削平面铣削是一种常用的铣削工艺，主要用于加工123平面零件。平面铣削的加工过程包括粗铣、半精铣和精铣三个阶段，每个阶段都有不同的加工要求和刀具选择。平面铣削的加工精度要求较高，需要控制切削深度、进给速度和切削速度等参数，以保证加工表面的质量和粗糙度。型腔铣削型腔铣削是一种用于加工型腔或凹槽的铣削工艺。型腔铣削主要采用立铣刀或球头铣刀进行加工，根据型腔的形状和尺寸选择合适的刀具和加工参数。型腔铣削需要注意刀具的刚性和切削深度的控制，以保证加工精度和表面质量。曲面铣削曲面铣削是一种用于加工曲面零件的铣削工艺。曲面铣削需要使用特殊的刀具和加工技术，如球头铣刀和侧刃铣削，以实现高效、高质量的加工。曲面铣削的加工精度要求较高，需要控制切削深度、进给速度和切削速度等参数，以保证加工表面的质量和粗糙度。孔系铣削孔系铣削是一种用于加工孔的铣削工艺。孔系铣削需要使用钻头、扩孔钻、铰刀等刀具进行加工，根据孔的类型和尺寸选择合适的刀具和加工参数。孔系铣削需要注意控制孔的位置精度、尺寸精度和表面质量，以保证零件的装配和使用性能。典型铣削零件的材料选择与刀03具匹配铣削零件的材料选择STEP03如铝、铜等，具有较低的密度和良好的导电导热性能，适用于制造轻巧、美观的零件。有色金属STEP02铸铁具有较好的耐磨性和耐热性，适用于制造受压力和摩擦的零件。铸铁STEP01钢材钢材具有较高的强度和耐磨性，适用于制造结构件和耐磨件。铣削刀具的种类与特点端面铣刀圆柱铣刀主要用于铣削平面和台阶面，有整体式和镶嵌式两种。主要用于平面和轮廓的铣削，有直齿和螺旋齿两种。角度铣刀成型铣刀用于铣削角度面和斜面，有单角用于加工各种特定形状的零件，和双角两种。如花键、齿轮等。刀具的匹配与优化根据加工要求选择合适的刀具几何参数，如前角、后角、刃倾角等。根据零件材料选择合适的刀具材料，如硬质合金、高速钢等。根据加工条件选择合适的切削用量，如切削深度、进给量、切削速度等。根据实际情况对刀具进行优化，如采用涂层技术、刀具修磨等。典型铣削零件的加工实例平面铣削实例总结词平面铣削是铣削中最基本的加工方法，主要用于加工平面、台阶面等。详细描述平面铣削实例包括铣削平板、斜面、沟槽等，需要选择合适的刀具、切削参数和加工方法，确保平面度、粗糙度等加工要求。型腔铣削实例总结词型腔铣削主要用于加工各种型腔、模具等，需要精确控制切削深度和刀具路径。详细描述型腔铣削实例包括铣削凹槽、型腔、模具等，需要选择合适的刀具、切削参数和加工方法，确保型腔的尺寸、形状和位置精度。曲面铣削实例总结词曲面铣削主要用于加工各种曲面零件，如凸轮、导轨等，需要精确控制刀具路径和切削深度。详细描述曲面铣削实例包括铣削曲面、球面、螺旋面等，需要选择合适的刀具、切削参数和加工方法，确保曲面的尺寸、形状和位置精度。孔系铣削实例总结词孔系铣削主要用于加工各种孔系，如螺栓孔、轴承孔等，需要精确控制孔的位置和尺寸。详细描述孔系铣削实例包括铣削通孔、盲孔、螺纹孔等，需要选择合适的刀具、切削参数和加工方法，确保孔的位置、尺寸和加工质量。典型铣削零件的质量检测与控05制铣削零件的质量控制策略优化加工...
