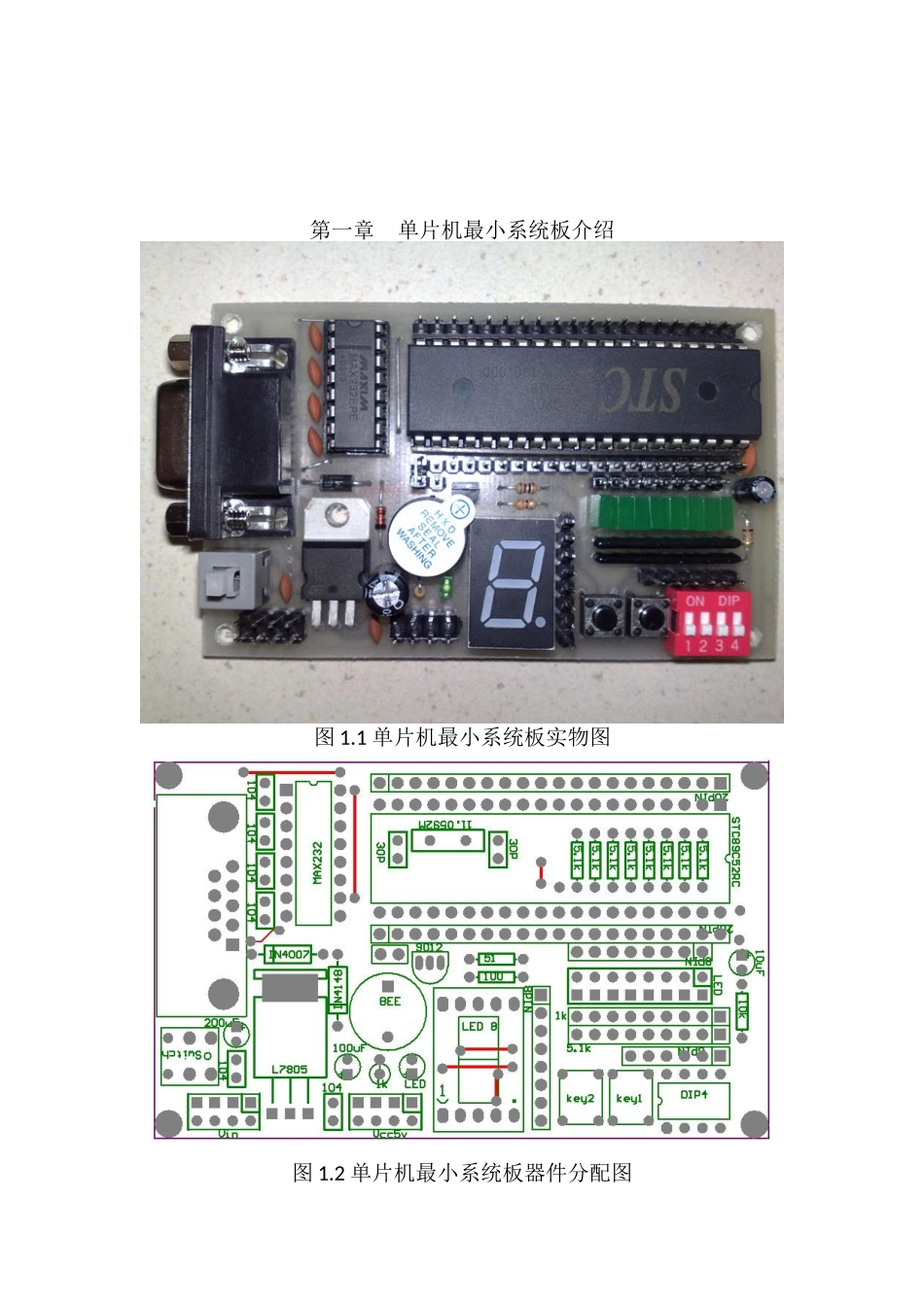

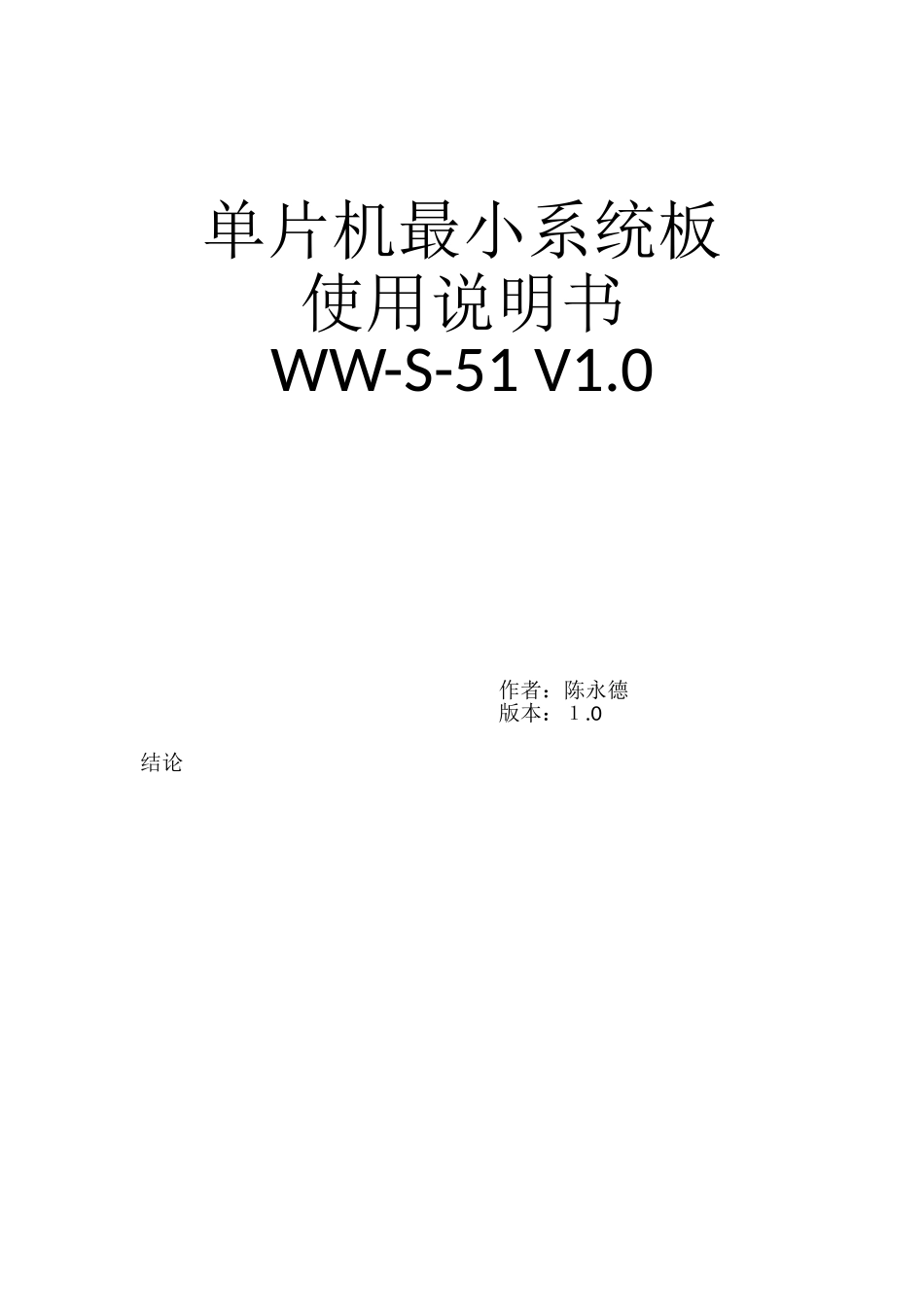

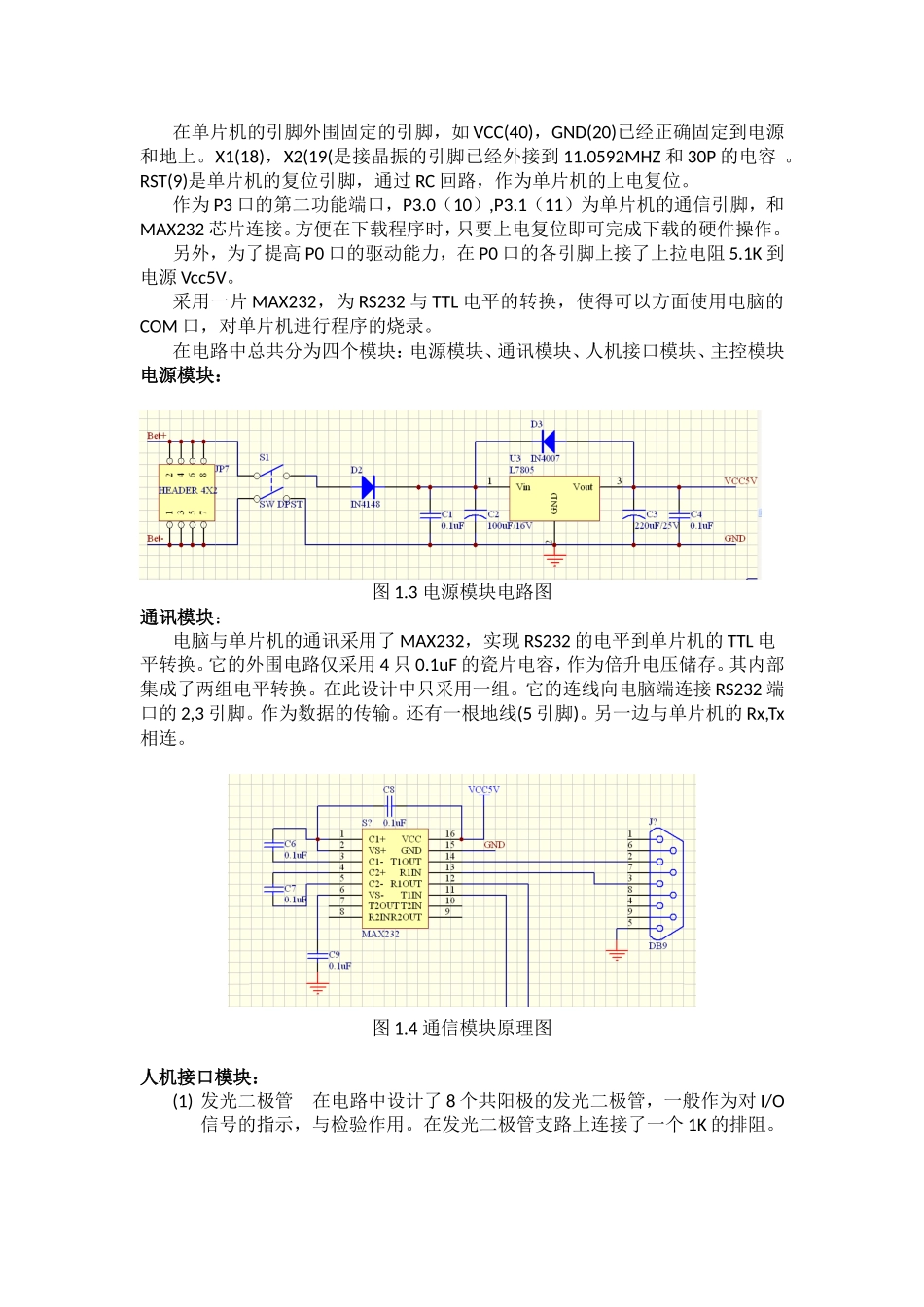

单片机最小系统板使用说明书WW-S-51V1.0作者：陈永德版本：１.0结论第一章单片机最小系统板介绍图1.1单片机最小系统板实物图图1.2单片机最小系统板器件分配图在单片机的引脚外围固定的引脚，如VCC(40)，GND(20)已经正确固定到电源和地上。X1(18)，X2(19(是接晶振的引脚已经外接到11.0592MHZ和30P的电容。RST(9)是单片机的复位引脚，通过RC回路，作为单片机的上电复位。作为P3口的第二功能端口，P3.0（10）,P3.1（11）为单片机的通信引脚，和MAX232芯片连接。方便在下载程序时，只要上电复位即可完成下载的硬件操作。另外，为了提高P0口的驱动能力，在P0口的各引脚上接了上拉电阻5.1K到电源Vcc5V。采用一片MAX232，为RS232与TTL电平的转换，使得可以方面使用电脑的COM口，对单片机进行程序的烧录。在电路中总共分为四个模块：电源模块、通讯模块、人机接口模块、主控模块电源模块：图1.3电源模块电路图通讯模块：电脑与单片机的通讯采用了MAX232，实现RS232的电平到单片机的TTL电平转换。它的外围电路仅采用4只0.1uF的瓷片电容，作为倍升电压储存。其内部集成了两组电平转换。在此设计中只采用一组。它的连线向电脑端连接RS232端口的2,3引脚。作为数据的传输。还有一根地线(5引脚)。另一边与单片机的Rx,Tx相连。图1.4通信模块原理图人机接口模块：(1)发光二极管在电路中设计了8个共阳极的发光二极管，一般作为对I/O信号的指示，与检验作用。在发光二极管支路上连接了一个1K的排阻。(2)(3)图1.58位LED原理图(2)另一个人机交换接口为轻触开关，共设计了两种开关。分别是轻触开关，自复位的，如图1.8，开关和5.1K的电阻串联到地和电源之间，按键输出信号取至开关的上部分。也就是，当开关没有被按下时，输出为高电平；当按键被按下后，开关导通，信号输出为低电平。而另一种开关是拔码开关，由4位组成，原理与轻触开关一样。当拔码开关被拔至on状态时，相应的引脚上将会产生低电平。一个蜂鸣器图1.6一位数码管原理图图1.7蜂鸣器电路原理图图1.8拔码开关与轻触按键原理图主控模块：作为主控芯片单片机STC89C52RC，8K的ROM，256byteRAM。完全兼容于51系列的单片机。图1.9主控芯片原理图功能介绍：此实验板为单片机开发最小的开发板，就其本身来说，可以在单片机上下载程序，通过I/O口和LED灯来作为验证程序正确性。例如简单的输入输出，闪烁彩灯实验。中断处理程序等等。由于单片机的所有引脚都已经一一引出，可以制作单片机的外围硬件，以此单片机最小开发板为核心，相应可以制作更多的设备装置。如：点阵，1602，12864的液晶显示，智能小车等等。第二章实验单片机的连线与程序编写从原理可以看出，此单片机最小系统开发实验板，其所有的引脚是完全独立的，单片的40个引脚除了RX,TX与MAX232电平转换芯片连接外，所有的IO以及功能引脚并没有与外围电路相连，所以使用者可以自主的选择。以下将会一步一步的介绍如何使用此单片机最小系统板，从最简单的使用软件延时控制一个LED的亮灭，到点亮数码管，然后到使用单片机的内部中断，定时器去做一个电子钟，及做一辆可编程的智能小车。在使用开发板前有必要介绍做单片机开发所用到的工具，包括编程软件，下载软件，以及所需的硬件器件。无论使用者使用汇编语言还是C语言，作者建议使用KEILC这个编程软件来编程，其它支持所有的51系列的单片机。此为KEILC3的图标，安装及完成破解后，便可以使用。在此先说明一个问题，此单片机最小开发实验板上所采用的51单片机为STC89C52RC（宏晶公司www.MUC-memory.com），而在原装的KEILC是没有其它品牌的型号选择。但由于其它内部与AT89S52（ATMEL公司）完全一模一样，在AT89S52上的程序，并需要修改任何内容，即可下载到STC89C52RC的单片机上运行。所以在建立工程是可以选择ATMEL的单片机，然后选择AT89S52的型号，作为目标器件。或者从网上找到STC单片机对KEILC的器件补丁包，安装后，就可以在KEIL里看到相应的STC单片机。一、使用KEILC打开KEIL软件后，出现如图2.1的界面，一般来说，对于所有的编程其界面都是大同小异的。图2.1编程软件选择project->newproject，在出现的界面如图2.2，在filename输入建...
