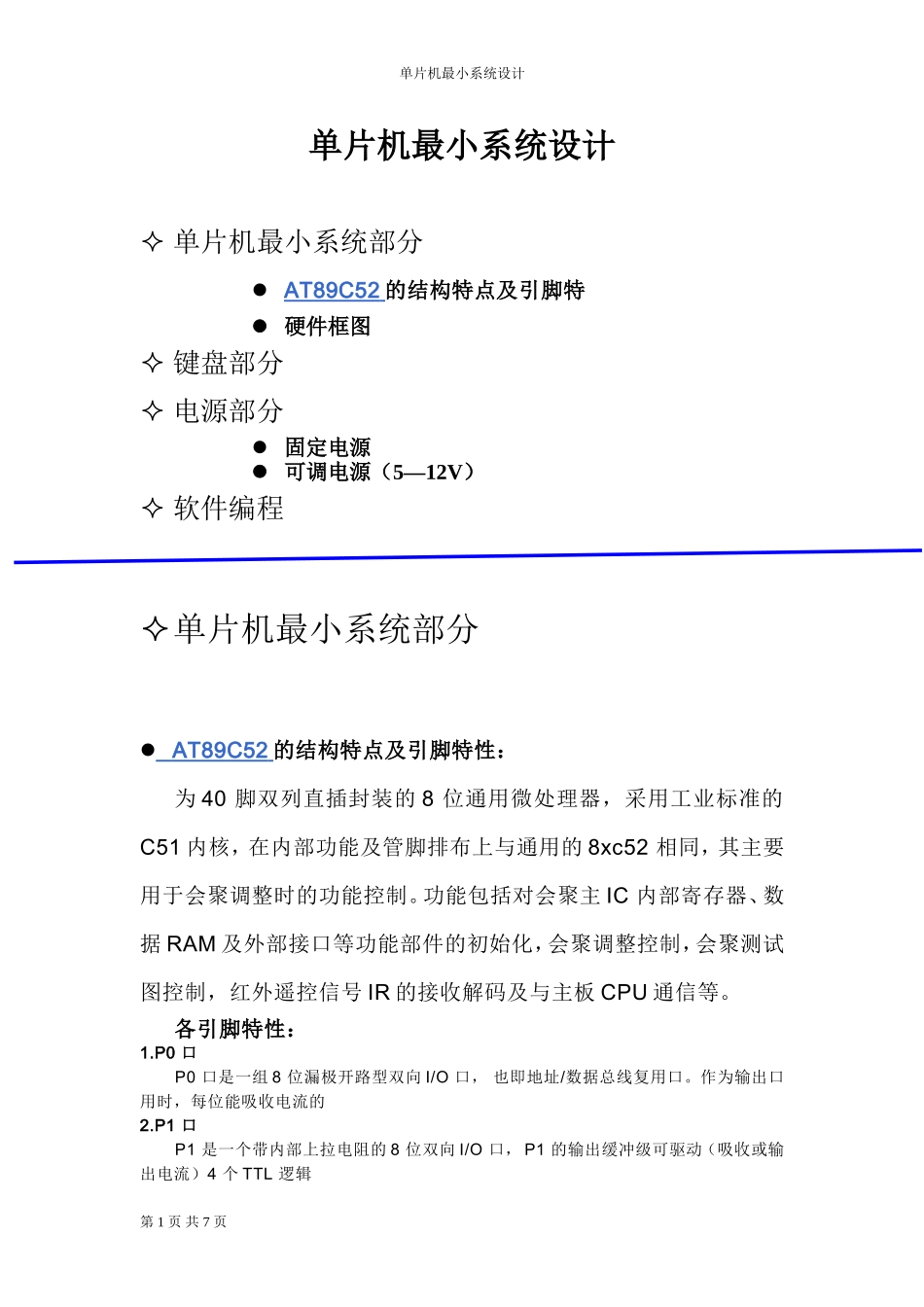

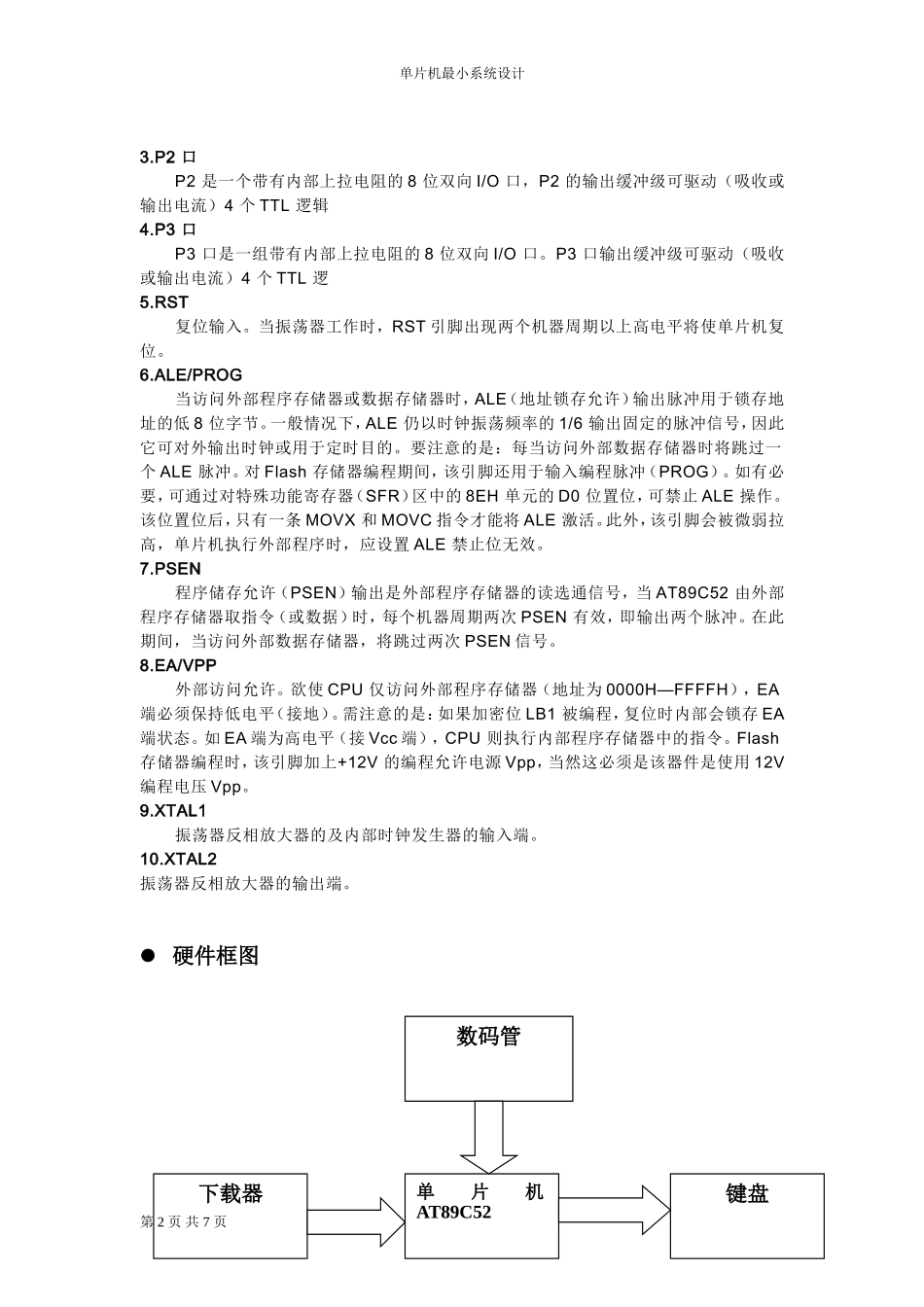

单片机最小系统设计单片机最小系统设计单片机最小系统部分AT89C52的结构特点及引脚特硬件框图键盘部分电源部分固定电源可调电源（5—12V）软件编程单片机最小系统部分AT89C52的结构特点及引脚特性：为40脚双列直插封装的8位通用微处理器，采用工业标准的C51内核，在内部功能及管脚排布上与通用的8xc52相同，其主要用于会聚调整时的功能控制。功能包括对会聚主IC内部寄存器、数据RAM及外部接口等功能部件的初始化，会聚调整控制，会聚测试图控制，红外遥控信号IR的接收解码及与主板CPU通信等。各引脚特性：1.P0口P0口是一组8位漏极开路型双向I/O口，也即地址/数据总线复用口。作为输出口用时，每位能吸收电流的2.P1口P1是一个带内部上拉电阻的8位双向I/O口，P1的输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑第1页共7页单片机最小系统设计3.P2口P2是一个带有内部上拉电阻的8位双向I/O口，P2的输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑4.P3口P3口是一组带有内部上拉电阻的8位双向I/O口。P3口输出缓冲级可驱动（吸收或输出电流）4个TTL逻5.RST复位输入。当振荡器工作时，RST引脚出现两个机器周期以上高电平将使单片机复位。6.ALE/PROG当访问外部程序存储器或数据存储器时，ALE（地址锁存允许）输出脉冲用于锁存地址的低8位字节。一般情况下，ALE仍以时钟振荡频率的1/6输出固定的脉冲信号，因此它可对外输出时钟或用于定时目的。要注意的是：每当访问外部数据存储器时将跳过一个ALE脉冲。对Flash存储器编程期间，该引脚还用于输入编程脉冲（PROG）。如有必要，可通过对特殊功能寄存器（SFR）区中的8EH单元的D0位置位，可禁止ALE操作。该位置位后，只有一条MOVX和MOVC指令才能将ALE激活。此外，该引脚会被微弱拉高，单片机执行外部程序时，应设置ALE禁止位无效。7.PSEN程序储存允许（PSEN）输出是外部程序存储器的读选通信号，当AT89C52由外部程序存储器取指令（或数据）时，每个机器周期两次PSEN有效，即输出两个脉冲。在此期间，当访问外部数据存储器，将跳过两次PSEN信号。8.EA/VPP外部访问允许。欲使CPU仅访问外部程序存储器（地址为0000H—FFFFH），EA端必须保持低电平（接地）。需注意的是：如果加密位LB1被编程，复位时内部会锁存EA端状态。如EA端为高电平（接Vcc端），CPU则执行内部程序存储器中的指令。Flash存储器编程时，该引脚加上+12V的编程允许电源Vpp，当然这必须是该器件是使用12V编程电压Vpp。9.XTAL1振荡器反相放大器的及内部时钟发生器的输入端。10.XTAL2振荡器反相放大器的输出端。硬件框图第2页共7页键盘下载器单片机AT89C52数码管单片机最小系统设计*单片机最小系统原理图：键盘部分HD7279芯片的应用及特点HD7279A是一片具有串行接口的，可同时驱动8位共阴式数码管（或64只独立LED）的智能显示芯片，该芯片同时还可连接多达64个键的键盘矩阵，可完成LED显示、键盘接口的第3页共7页单片机最小系统设计全部功能。HD7279内部含有译码器，可直接受BCD码或16进制码并同时具有两种译码方式。此外，还具有多种控制指令，如左移、右移等。HD7292具有片选信号，可方便的实现多于8位的显示或多于64位键的键盘接口。特点：1，串行接口，无需外围原件可直接驱动LED。2，各位独立控制译码/不译码及消隐和闪烁属性。3，循环左移循环右移指令。4，具有段寻址指令，方便控制独立LED。5，64键键盘控制器，内含去抖动电路。6，有DIP和SOIC两种封装形式可选用。4*4键盘*电路原理图如下：第4页共7页单片机最小系统设计电源部分固定电源主要元器件：选用7805，7812，7905，7905稳压芯片实现功能：7805，7812分别提供正5V，12V的电源。7905，7912分别提供负5V，12V的电源。*电源部分原理图第5页共7页单片机最小系统设计可调电源（5—12V）主要芯片M317特点:1.输出电流大于1.5A2.输出电压在1.2V至37V之间可调整3.内部热过载保护4.内部短路电流限制5.输出晶体管安全工作区保护*可调电源原理图第6页共7页单片机最小系统设计软件编程第7页共7页
