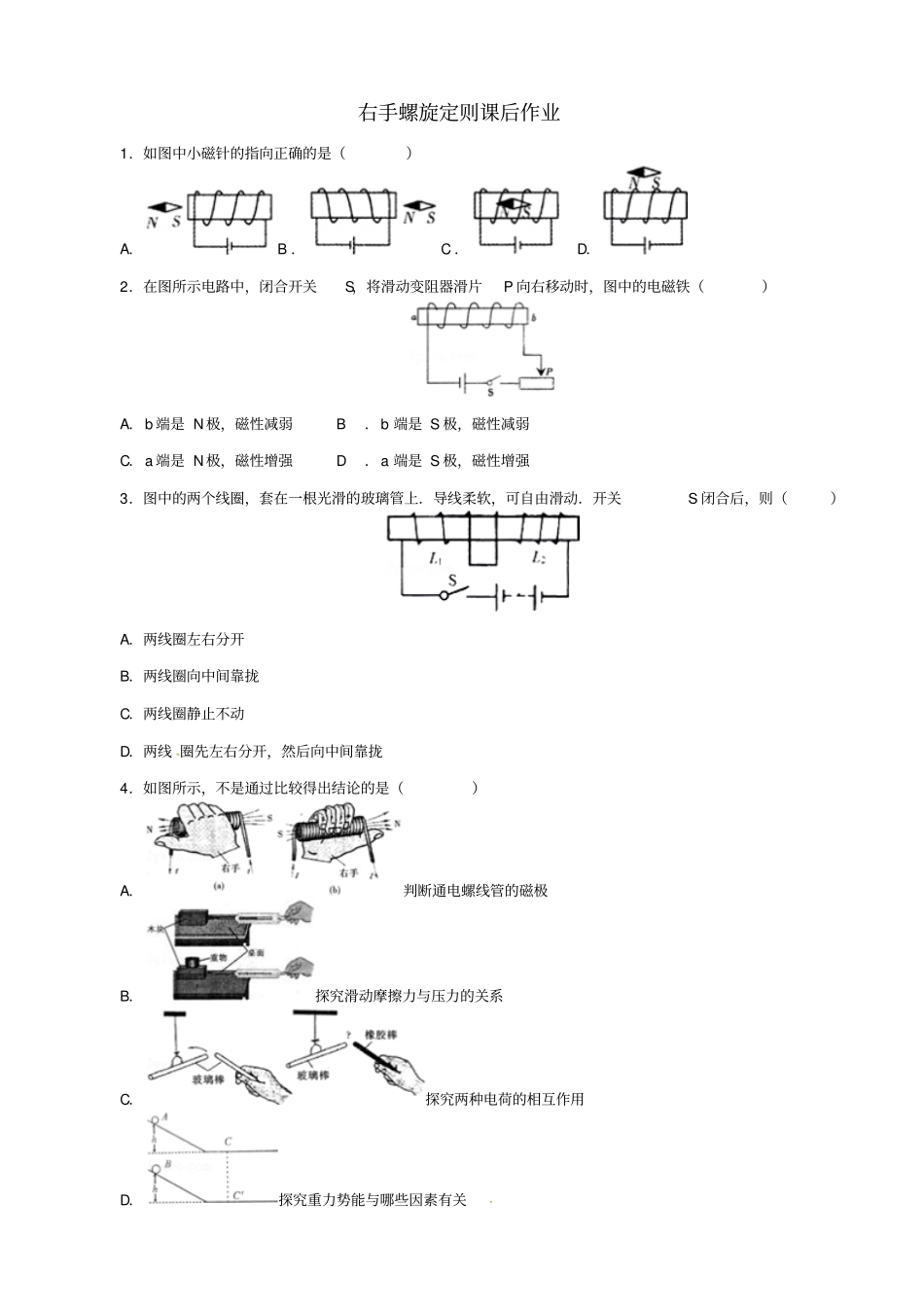

右手螺旋定则课后作业1．如图中小磁针的指向正确的是（）A．B．C．D．2．在图所示电路中，闭合开关S，将滑动变阻器滑片P向右移动时，图中的电磁铁（）A．b端是N极，磁性减弱B．b端是S极，磁性减弱C．a端是N极，磁性增强D．a端是S极，磁性增强3．图中的两个线圈，套在一根光滑的玻璃管上．导线柔软，可自由滑动．开关S闭合后，则（）A．两线圈左右分开B．两线圈向中间靠拢C．两线圈静止不动D．两线圈先左右分开，然后向中间靠拢4．如图所示，不是通过比较得出结论的是（）A．判断通电螺线管的磁极B．探究滑动摩擦力与压力的关系C．探究两种电荷的相互作用D．探究重力势能与哪些因素有关5．法国科学家阿尔贝?费尔和德国科学家彼得?格林贝格尔由于巨磁电阻（GMR）效应而荣获2007年诺贝尔物理学奖．如图是研究巨磁电阻特性的原理示意图．实验发现，在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，这说明（）A．电磁铁的左端为N极B．流过灯泡的电流增大C．巨磁电阻的阻值随磁场的减弱而明显增大D．巨磁电阻的阻值与磁场的强弱没有关系6．（1）根据如图1所示的电流方向，判断并标出通电螺线管的两极．（2）如图2，请将三孔插座连接在家庭电路中．右手螺旋定则参考答案1．解：A、从图可知，电流从螺线管的左端流入、右端流出，根据安培定则可知，螺线管左端是N极、右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端是N极，右端是S极，故A正确；B、从图可知，电流从螺线管的右端流入、左端流出，根据安培定则可知，螺线管左端是N极、右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端是N极，右端是S极，故B正确；C、从图可知，电流从螺线管的左端流入、右端流出，根据安培定则可知，螺线管左端是N极、右端是S极；则内部磁感线向左，所以小磁针的左端是N极，右端是S极，故C正确；D、从图可知，电流从螺线管的左端流入，右端流出，根据安培定则可知，螺线管左端是N极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端应该是S极，右端是N极，故D错．故选ABC．2．解：（1）由于电源的右端为正极，左端为负极，所以电磁铁中电流方向是从右端流入、左端流出．结合线圈绕向利用安培定则可以确定电磁铁的右（b）端为N极，左（a）端为S极．（2）当滑片P向右滑动时，滑动变阻器接入电路的阻值增大，电路中的电流减小．在线圈匝数和铁芯不变的情况下，电磁铁的磁性减弱．故选A．3．解：根据安培定则判断，L线圈的左端为S极，右端为N极，P线圈的左端也是N极，右端也是S极，也就是说，中间靠近的位置，两线圈的极性相同，因为同名磁极互相排斥，则这两个线圈相互排斥而左右分开．故选：A．4．解：A、通电螺线管的磁极与电流的关系，可以应用安培定则直接判断，不是比较得出．符合题意；B、滑动摩擦力的大小与压力和接触面的粗糙程度有关，研究压力对摩擦力的影响时，保持粗糙程度相同，压力不同，比较两种情况下拉力的大小，得到摩擦力与压力的关系，通过比较得出结论．不符合题意；C、同种电荷相互排斥，异种电荷相互吸引，带电的玻璃棒和橡胶棒分别靠近带电的玻璃板，看到的现象不同，可以说明电荷之间的相互作用．不符合题意．D、为了探究重力势能与质量的关系，实验中采用质量不同的小球，从同一高度由静止滚下，通过比较可以得到结论，物体的质量越大，高度越高，具有的重力势能越大，不符合题意；故选A．5．解：A、利用安培定则判断电磁铁的左端为N极、右端为S极．A正确．B、在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，右侧电路电流变小．故B错误．C、通电螺线管的磁性减弱时，右边电路中的指示灯明显变暗，则说明右边电路的电流变小了，巨磁电阻的电阻变大了，即巨磁电阻的阻值随磁场的减弱而变大，故C正确．D、由上述分析可知巨磁电阻的阻值与磁场的强弱有关，故D错误；故选AC．6．解：（1）用右手握住螺线管，让四指指向螺线管中的电流方向，则大拇指所指的那端就是螺线管的N极．由图可知：螺线管中的电流方向是“前上后下”，则大拇指指向左端，所以左端是N极，右端是S极．答案如图：（2）为了安...
