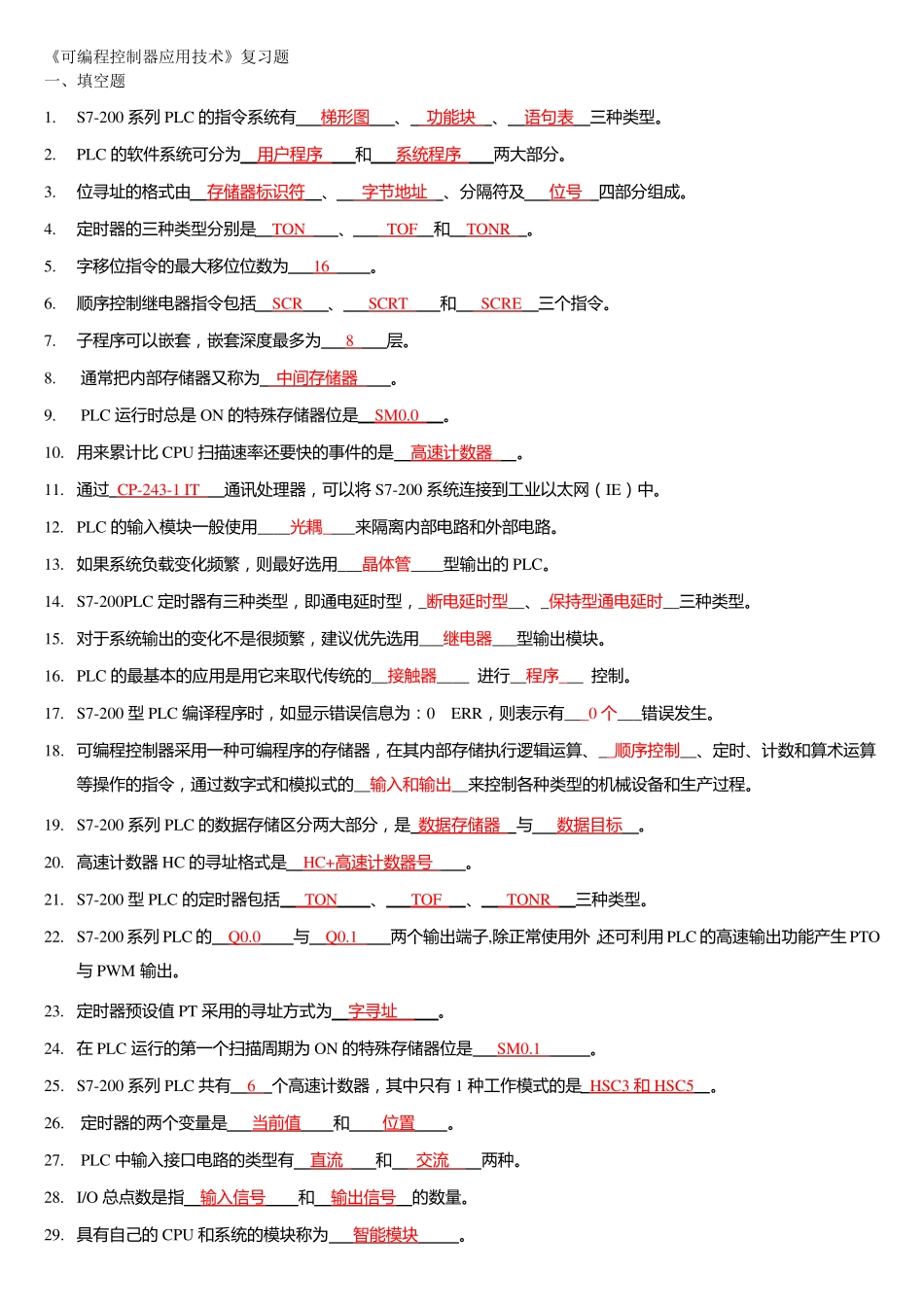

《可编程控制器应用技术》复习题一、填空题1.S7-200系列PLC的指令系统有梯形图、功能块、语句表三种类型。2.PLC的软件系统可分为用户程序和系统程序两大部分。3.位寻址的格式由存储器标识符、字节地址、分隔符及位号四部分组成。4.定时器的三种类型分别是TON、TOF和TONR。5.字移位指令的最大移位位数为16。6.顺序控制继电器指令包括SCR、SCRT和SCRE三个指令。7.子程序可以嵌套，嵌套深度最多为8层。8.通常把内部存储器又称为中间存储器。9.PLC运行时总是ON的特殊存储器位是SM0.0。10.用来累计比CPU扫描速率还要快的事件的是高速计数器。11.通过CP-243-1IT通讯处理器，可以将S7-200系统连接到工业以太网（IE）中。12.PLC的输入模块一般使用____光耦____来隔离内部电路和外部电路。13.如果系统负载变化频繁，则最好选用___晶体管____型输出的PLC。14.S7-200PLC定时器有三种类型，即通电延时型，_断电延时型__、_保持型通电延时__三种类型。15.对于系统输出的变化不是很频繁，建议优先选用___继电器___型输出模块。16.PLC的最基本的应用是用它来取代传统的__接触器____进行__程序___控制。17.S7-200型PLC编译程序时，如显示错误信息为：0ERR，则表示有___0个___错误发生。18.可编程控制器采用一种可编程序的存储器，在其内部存储执行逻辑运算、__顺序控制__、定时、计数和算术运算等操作的指令，通过数字式和模拟式的__输入和输出__来控制各种类型的机械设备和生产过程。19.S7-200系列PLC的数据存储区分两大部分，是数据存储器与数据目标。20.高速计数器HC的寻址格式是HC+高速计数器号。21.S7-200型PLC的定时器包括TON、TOF、TONR三种类型。22.S7-200系列PLC的Q0.0与Q0.1两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。23.定时器预设值PT采用的寻址方式为字寻址。24.在PLC运行的第一个扫描周期为ON的特殊存储器位是SM0.1。25.S7-200系列PLC共有6个高速计数器，其中只有1种工作模式的是HSC3和HSC5。26.定时器的两个变量是当前值和位置。27.PLC中输入接口电路的类型有直流和交流两种。28.I/O总点数是指输入信号和输出信号的数量。29.具有自己的CPU和系统的模块称为智能模块。30.EM231模拟量输入模块的输入类型为差分输入型。31.PLC的输出接口类型有继电器输出型、晶体管输出型与晶闸管输出型。32.S7-200型PLC的指令系统有特殊输出类指令、程序控制类指令、应用指令三种形式。33.高速计数器定义指令的操作码是HDEF。34.CPU224型PLC的继电器输出组数为3组。35.正跳变指令的梯形图格式为—丨P丨—。36.字节寻址的格式由存储器标识符、数据大小、起始字节地址组成。37.CPU224型PLC共有128个计数器。38.EM231模拟量输入模块最多可连接____4____个模拟量输入信号。39.PLC的运算和控制中心是__CPU___。40.S7-200系列PLC的串行通信口可以由用户程序来控制，这种由用户程序控制的通信方式称为_自由端口通信模式_____。41.数据发送指令XMT的操作数PORT指定通讯端口，取值为___0或1_____。42.在第一个扫描周期接通可用于初始化子程序的特殊存储器位是SM0.1。43.中断程序标号指令的语句表指令的格式INT，n，其中n指的是中断服务程序的标号。44.I/O口中断事件包含上升/下降沿中断、高速计数器中断和高速脉冲串输出中断三类。45.定时器中断由1ms延时定时器T32和T96产生。46.累加器寻址的统一格式为AC+累加器号。47.子程序调用与子程序指令的操作数SBR_n中，n是子程序的标号，其取值范围是0~63。48.FOR和NEXT两条指令间的所有指令构成一个循环体。49.段译码指令的操作码是SEG。它的源操作数的寻址方式是字节寻址，目的操作数的寻址方式是字节寻址。50.填表指令可以往表格里最多填充100个数据。二、选择题1．PLC的工作方式是。A、等待工作方式；B、中断工作方式；C、扫描工作方式；D、循环扫描工作方式；2．在输出扫描阶段，将寄存器中的内容复制到输出接线端子上。A、输入映象；B、输出映象；C、变量存储器；D、内部存储器；3．JMPn这条指令中，n的取值范围是。A、0-128；B、1-64；C、0-256；D、0-255；4．顺序控制段开始指令的操作码是。A、SCR；B、SCRP；C、SCRE；D、SCRT；...
