微机原理与接口技术汇编语言指令详解吐血版VIP免费

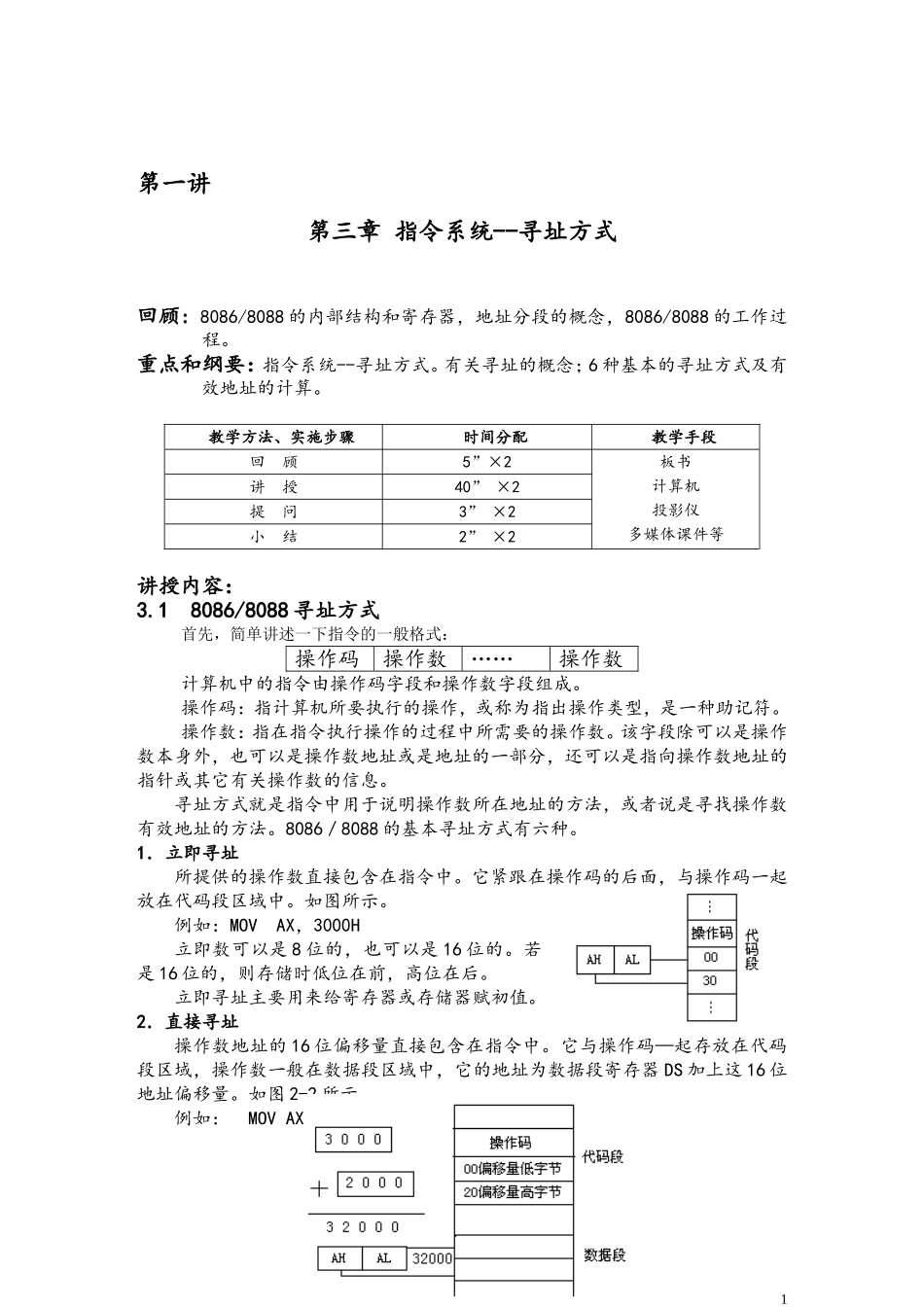

第一讲第三章指令系统--寻址方式回顾:8086/8088的内部结构和寄存器，地址分段的概念，8086/8088的工作过程。重点和纲要：指令系统--寻址方式。有关寻址的概念；6种基本的寻址方式及有效地址的计算。教学方法、实施步骤时间分配教学手段回顾5”×2板书计算机投影仪多媒体课件等讲授40”×2提问3”×2小结2”×2讲授内容：3.18086/8088寻址方式首先，简单讲述一下指令的一般格式：操作码操作数……操作数计算机中的指令由操作码字段和操作数字段组成。操作码：指计算机所要执行的操作，或称为指出操作类型，是一种助记符。操作数：指在指令执行操作的过程中所需要的操作数。该字段除可以是操作数本身外，也可以是操作数地址或是地址的一部分，还可以是指向操作数地址的指针或其它有关操作数的信息。寻址方式就是指令中用于说明操作数所在地址的方法，或者说是寻找操作数有效地址的方法。8086／8088的基本寻址方式有六种。1．立即寻址所提供的操作数直接包含在指令中。它紧跟在操作码的后面，与操作码一起放在代码段区域中。如图所示。例如：MOVAX，3000H立即数可以是8位的，也可以是16位的。若是16位的，则存储时低位在前，高位在后。立即寻址主要用来给寄存器或存储器赋初值。2．直接寻址操作数地址的16位偏移量直接包含在指令中。它与操作码—起存放在代码段区域，操作数一般在数据段区域中，它的地址为数据段寄存器DS加上这16位地址偏移量。如图2-2所示。例如：MOVAX，DS：[2000H]；1图2－2（对DS来讲可以省略成MOVAX，[2000H]，系统默认为数据段）这种寻址方法是以数据段的地址为基础，可在多达64KB的范围内寻找操作数。8086/8088中允许段超越，即还允许操作数在以代码段、堆栈段或附加段为基准的区域中。此时只要在指令中指明是段超越的，则16位地址偏移量可以与CS或SS或ES相加，作为操作数的地址。MOVAX，[2000H]；数据段MOVBX，ES：[3000H]；段超越，操作数在附加段即绝对地址＝（ES）＊16＋3000H3．寄存器寻址操作数包含在CPU的内部寄存器中，如寄存器AX、BX、CX、DX等。例如：MOVDS，AXMOVAL，BH4．寄存器间接寻址操作数是在存储器中，但是，操作数地址的16位偏移量包含在以下四个寄存器SI、DI、BP、BX之一中。可以分成两种情况：（1）以SI、DI、BX间接寻址，则通常操作数在现行数据段区域中，即数据段寄存器（DS）＊16加上SI、DI、BX中的16位偏移量，为操作数的地址，例如：MOVAX，[SI]操作数地址是：（DS）*16+（SI）（2）以寄存器BP间接寻址，则操作数在堆栈段区域中。即堆栈段寄存器（SS）＊16与BP的内容相加作为操作数的地址，例如：MOVAX，[BP]操作数地址是：（SS）*16+（BP）若在指令中规定是段超越的，则BP的内容也可以与其它的段寄存器相加，形成操作数地址。例如：MOVAX，DS：[BP]操作数地址是：（DS）*16+（BP）5．变址寻址由指定的寄存器内容，加上指令中给出的8位或16位偏移量（当然要由一个段寄存器作为地址基准）作为操作数的偏移地址。（操作数在存贮器中）可以作为寄存器变址寻址的四个寄存器是SI、DI、BX、BP。⑴若用SI、DI和BX作为变址，则与数据段寄存器相加，形成操作数的地址即默认在数据段；⑵若用BP变址，则与堆栈段寄存器相加，形成操作数的地址即默认在堆栈段例如：MOVAX，COUNT[SI]；2操作数地址是：（DS）*16+（SI）+COUNT但是，只要在指令中指定是段超越的，则可以用别的段寄存器作为地址基准。6．基址加变址寻址把BX和BP看成是基址寄存器，把SI、DI看着是变址寄存器，把一个基址寄存器（BX或BP）的内容加上一个变址寄存器（SI或DI）的内容，再加上指令中指定的8位或16位偏移量（当然要以一个段寄存器作为地址基准）作为操作数的偏移地址，如图所示。操作数在存贮器中，其偏移地址由（基址寄存器）＋（变址寄存器）＋相对偏移量形成基址寄存器――BX：数据段、BP：堆栈段；变址寄存器――SI、DI。例如：MOVAX，[BX][SI]或MOVAX，[BX+SI]也可放置一个相对偏移量，如COUNT、MASK等等，用于表示相对寻址。MOVAX，MASK[BX][SI]MOVBH，COUNT[DI][BP]；MOVBH，COUNT[BP+DI]若用BX作为基地址，则操作数在数据段区域若用BP作为基地址，则操作数在...
