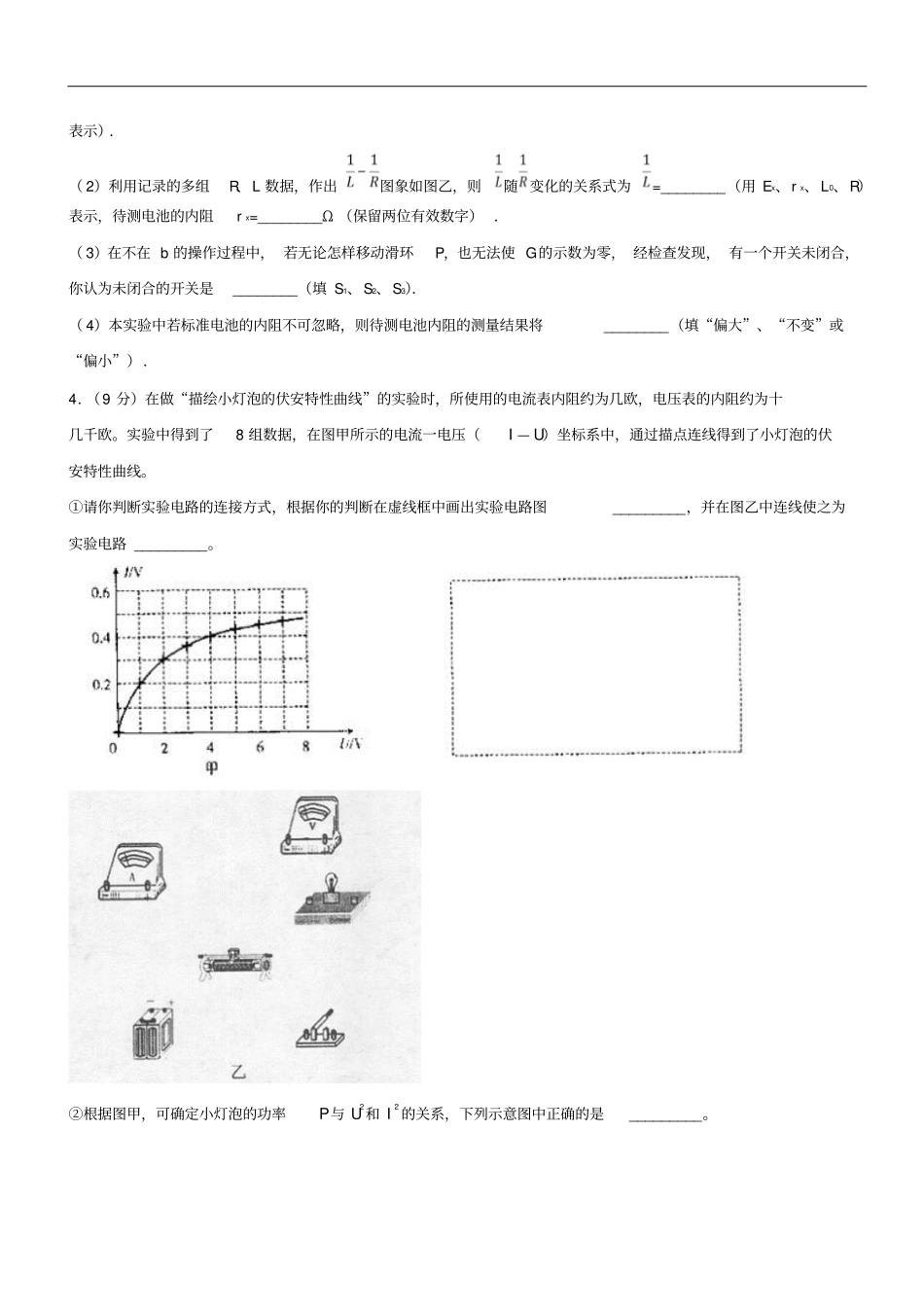

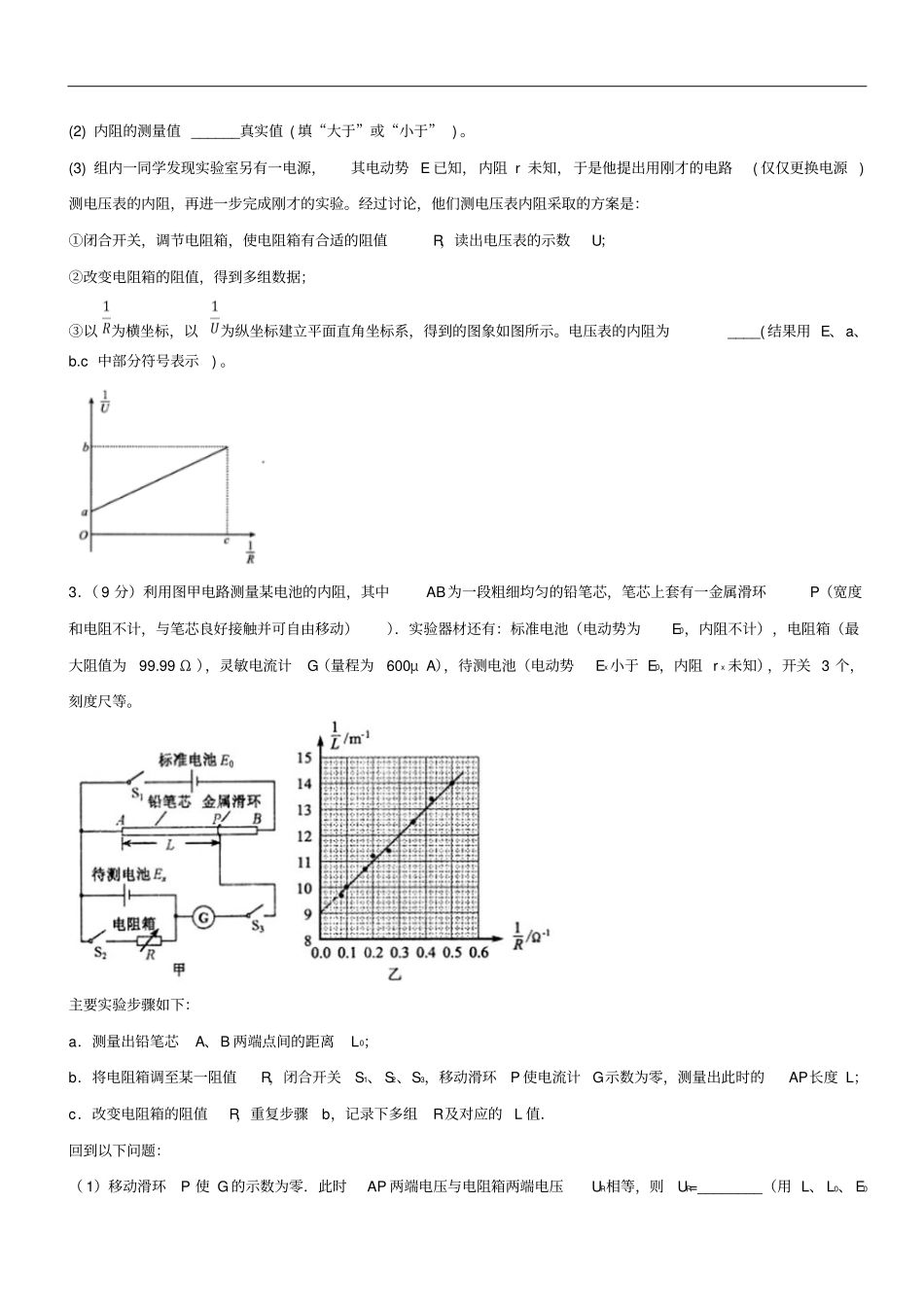

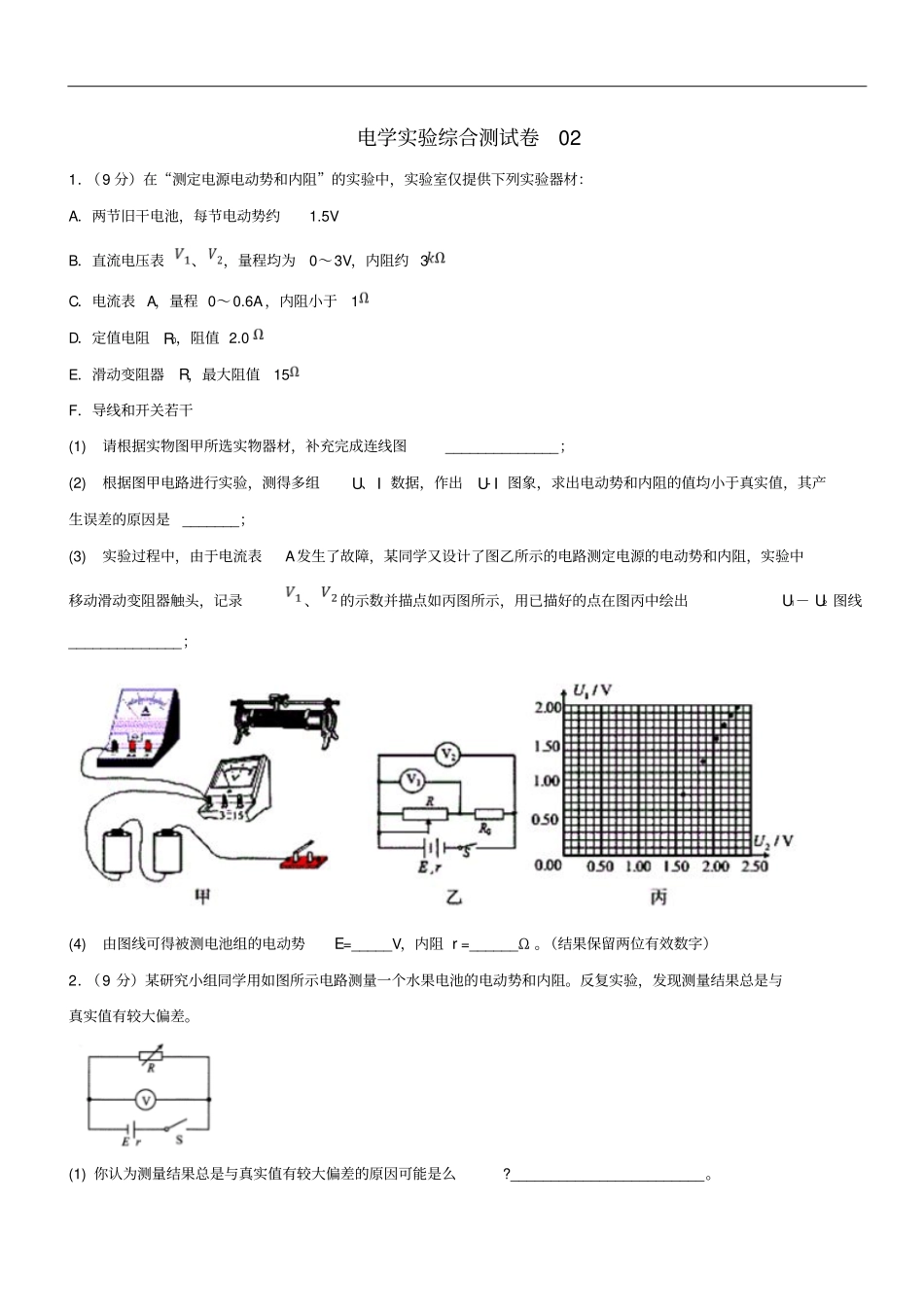

电学实验综合测试卷021．（9分）在“测定电源电动势和内阻”的实验中，实验室仅提供下列实验器材：A．两节旧干电池，每节电动势约1.5VB．直流电压表、，量程均为0～3V，内阻约3C．电流表A，量程0～0.6A，内阻小于1D．定值电阻R0，阻值2.0E．滑动变阻器R，最大阻值15F．导线和开关若干(1)请根据实物图甲所选实物器材，补充完成连线图______________；(2)根据图甲电路进行实验，测得多组U、I数据，作出U-I图象，求出电动势和内阻的值均小于真实值，其产生误差的原因是_______；(3)实验过程中，由于电流表A发生了故障，某同学又设计了图乙所示的电路测定电源的电动势和内阻，实验中移动滑动变阻器触头，记录、的示数并描点如丙图所示，用已描好的点在图丙中绘出U1－U2图线______________；(4)由图线可得被测电池组的电动势E=_____V，内阻r=______Ω。（结果保留两位有效数字）2．（9分）某研究小组同学用如图所示电路测量一个水果电池的电动势和内阻。反复实验，发现测量结果总是与真实值有较大偏差。(1)你认为测量结果总是与真实值有较大偏差的原因可能是么?________________________。(2)内阻的测量值______真实值(填“大于”或“小于”)。(3)组内一同学发现实验室另有一电源，其电动势E已知，内阻r未知，于是他提出用刚才的电路(仅仅更换电源)测电压表的内阻，再进一步完成刚才的实验。经过讨论，他们测电压表内阻采取的方案是：①闭合开关，调节电阻箱，使电阻箱有合适的阻值R，读出电压表的示数U；②改变电阻箱的阻值，得到多组数据；③以为横坐标，以为纵坐标建立平面直角坐标系，得到的图象如图所示。电压表的内阻为____(结果用E、a、b.c中部分符号表示)。3．（9分）利用图甲电路测量某电池的内阻，其中AB为一段粗细均匀的铅笔芯，笔芯上套有一金属滑环P（宽度和电阻不计，与笔芯良好接触并可自由移动））．实验器材还有：标准电池（电动势为E0，内阻不计），电阻箱（最大阻值为99.99Ω），灵敏电流计G（量程为600μA），待测电池（电动势Ex小于E0，内阻rx未知），开关3个，刻度尺等。主要实验步骤如下：a．测量出铅笔芯A、B两端点间的距离L0；b．将电阻箱调至某一阻值R，闭合开关S1、S2、S3，移动滑环P使电流计G示数为零，测量出此时的AP长度L；c．改变电阻箱的阻值R，重复步骤b，记录下多组R及对应的L值．回到以下问题：（1）移动滑环P使G的示数为零．此时AP两端电压与电阻箱两端电压UR相等，则UR=________（用L、L0、E0表示）．（2）利用记录的多组R、L数据，作出图象如图乙，则随变化的关系式为=________（用Ex、rx、L0、R）表示，待测电池的内阻rx=________Ω（保留两位有效数字）．（3）在不在b的操作过程中，若无论怎样移动滑环P，也无法使G的示数为零，经检查发现，有一个开关未闭合，你认为未闭合的开关是________（填S1、S2、S3）．（4）本实验中若标准电池的内阻不可忽略，则待测电池内阻的测量结果将________（填“偏大”、“不变”或“偏小”）．4．（9分）在做“描绘小灯泡的伏安特性曲线”的实验时，所使用的电流表内阻约为几欧，电压表的内阻约为十几千欧。实验中得到了8组数据，在图甲所示的电流一电压（I—U）坐标系中，通过描点连线得到了小灯泡的伏安特性曲线。①请你判断实验电路的连接方式，根据你的判断在虚线框中画出实验电路图_________，并在图乙中连线使之为实验电路_________。②根据图甲，可确定小灯泡的功率P与U2和I2的关系，下列示意图中正确的是_________。A．答案AB．答案BC．答案CD．答案D③将被测小灯泡与一定值电阻R和电源串联成如图丙所示的电路。电源的电动势为6．0V，内阻为1．0Ω。现测得电路中的电流为0．40A，则定值电阻R所消耗的电功率为W_________。5．（9分）某物理兴趣小组准备探究某种元件Q(4V，2W)的伏安特性曲线，现有下列器材：A．电压表V1（0～5V，内阻约10kΩ）B．电压表V2（0～10V，内阻约20kΩ）C．电流表A（0～0.6A，内阻约0.4Ω）D．滑动变阻器R1（5Ω，1A）E．滑动变阻器R2（500Ω，0.2A）F．直流电源E（6V，内阻约1Ω）①实验中为使实验误差尽量减小，要求电压表示数从零开始变化且多取几组数据，电压表应选用_____...
