mimics手术导板制作-简单易行VIP免费

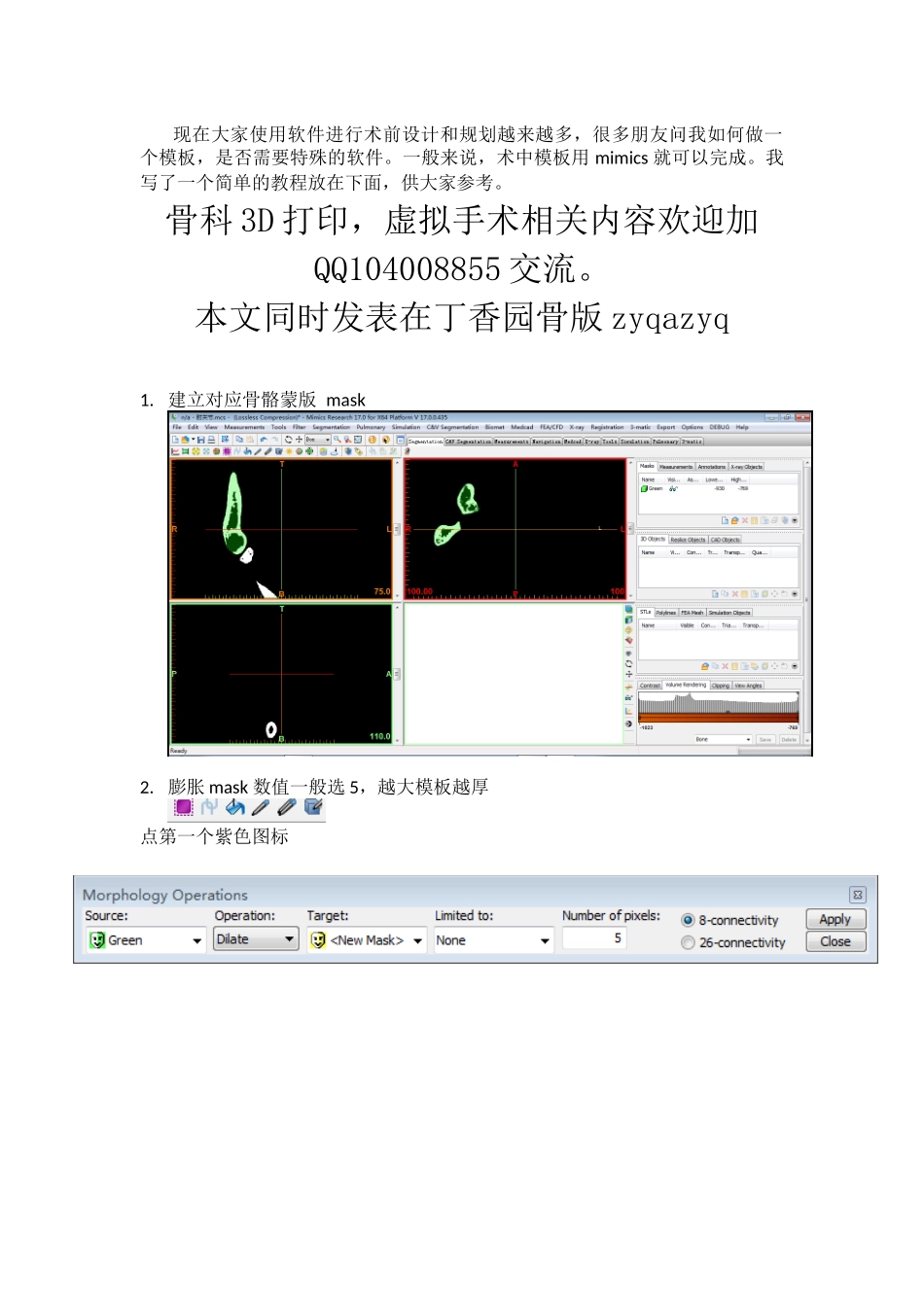

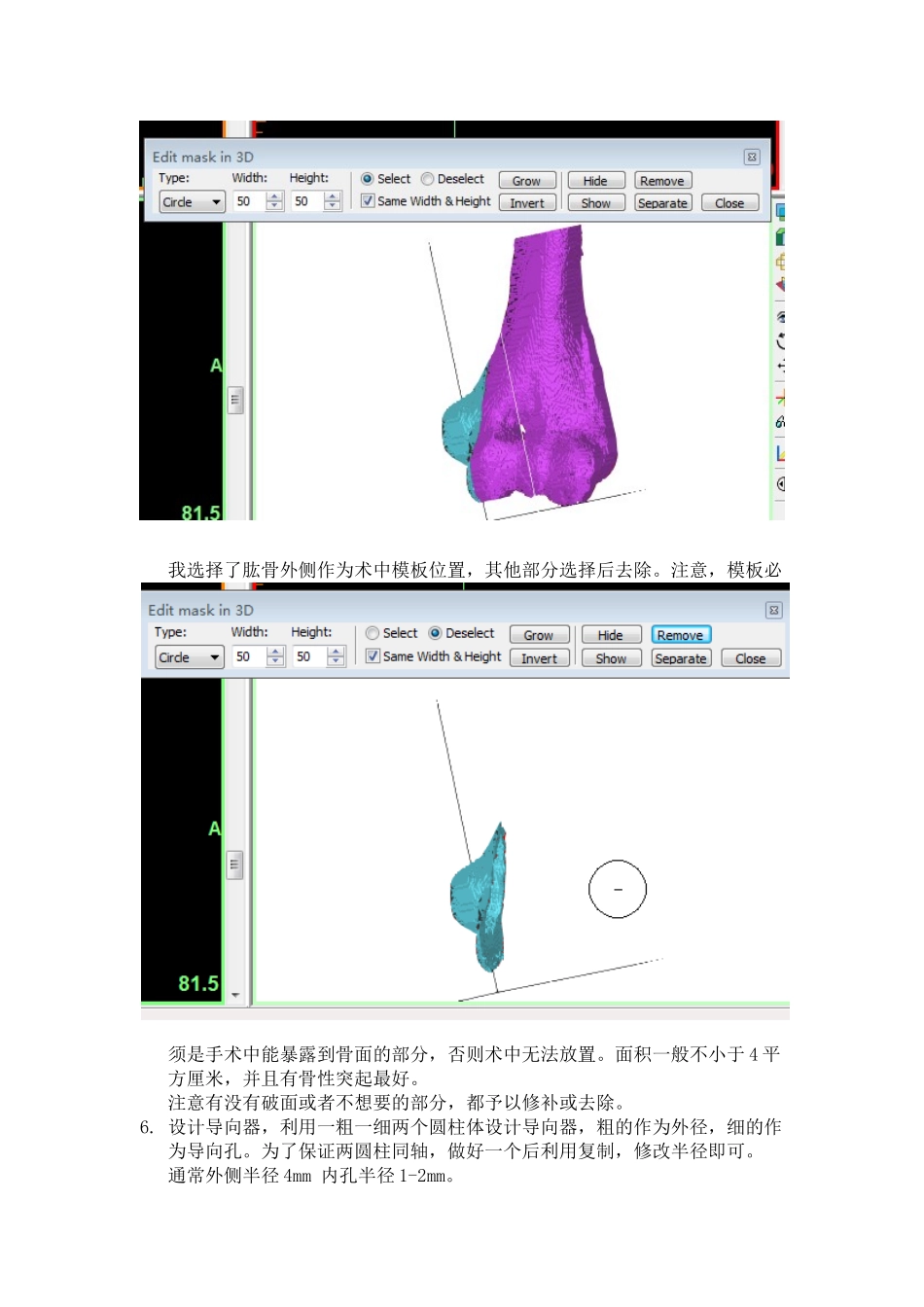

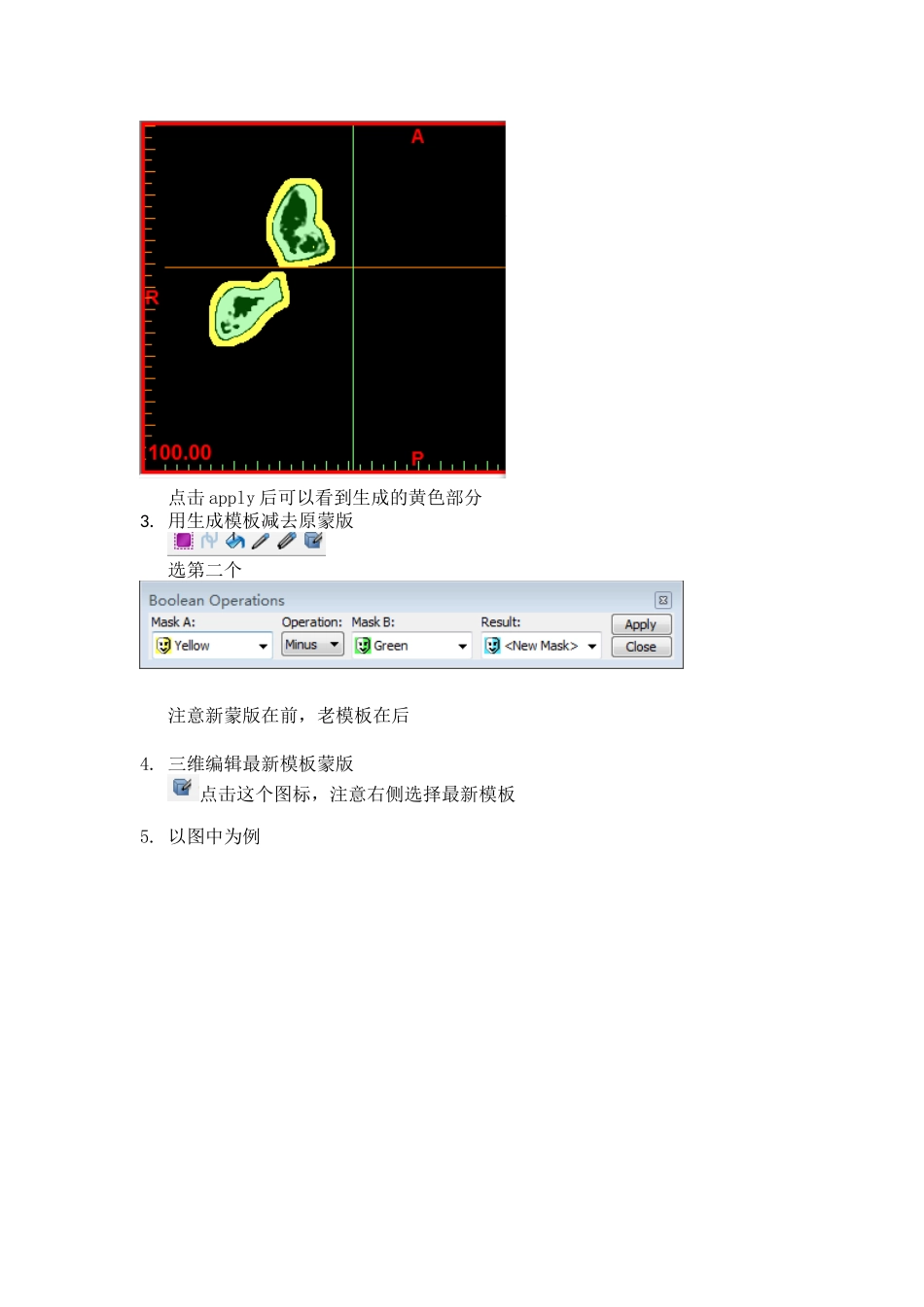

现在大家使用软件进行术前设计和规划越来越多，很多朋友问我如何做一个模板，是否需要特殊的软件。一般来说，术中模板用mimics就可以完成。我写了一个简单的教程放在下面，供大家参考。骨科3D打印，虚拟手术相关内容欢迎加QQ104008855交流。本文同时发表在丁香园骨版zyqazyq1.建立对应骨骼蒙版mask2.膨胀mask数值一般选5，越大模板越厚点第一个紫色图标点击apply后可以看到生成的黄色部分3.用生成模板减去原蒙版选第二个注意新蒙版在前，老模板在后4.三维编辑最新模板蒙版点击这个图标，注意右侧选择最新模板5.以图中为例我选择了肱骨外侧作为术中模板位置，其他部分选择后去除。注意，模板必须是手术中能暴露到骨面的部分，否则术中无法放置。面积一般不小于4平方厘米，并且有骨性突起最好。注意有没有破面或者不想要的部分，都予以修补或去除。6.设计导向器，利用一粗一细两个圆柱体设计导向器，粗的作为外径，细的作为导向孔。为了保证两圆柱同轴，做好一个后利用复制，修改半径即可。通常外侧半径4mm内孔半径1-2mm。接下来几部1.用模板减去细圆柱，目的是在模板上打孔2.用粗圆柱减去细圆柱，目的是生成导向器3.融合模板和导向器。4.整体导向器再减去原始骨骼模型。5.最后用simulation-cut-toorthogonalscreen修剪导向器长短。6.各个方向观察有没有多余的边边角角。整个过程中不要用光滑功能，模板不需要光滑。大功告成骨科3D打印，虚拟手术相关内容欢迎加QQ104008855交流。
