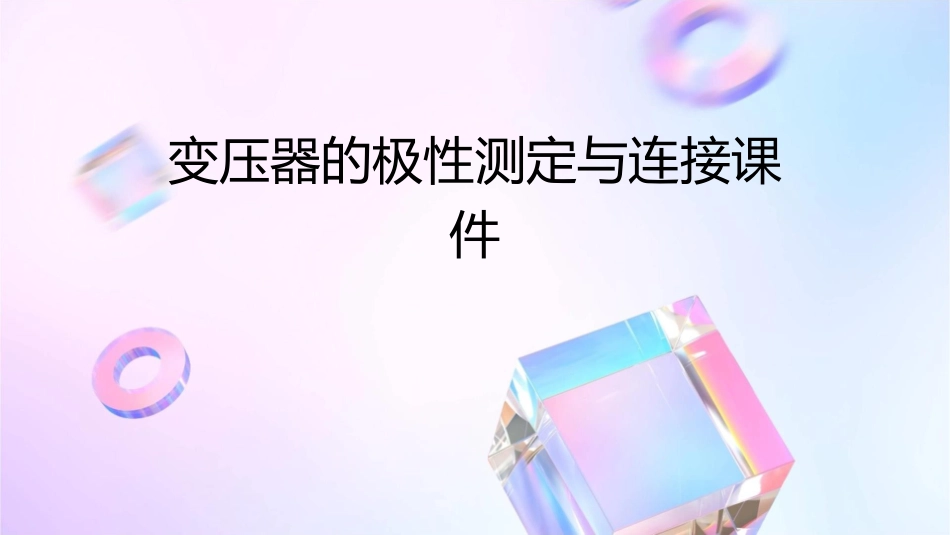

变压器的极性测定与连接课件_第1页
1/26
变压器的极性测定与连接课件_第2页
2/26

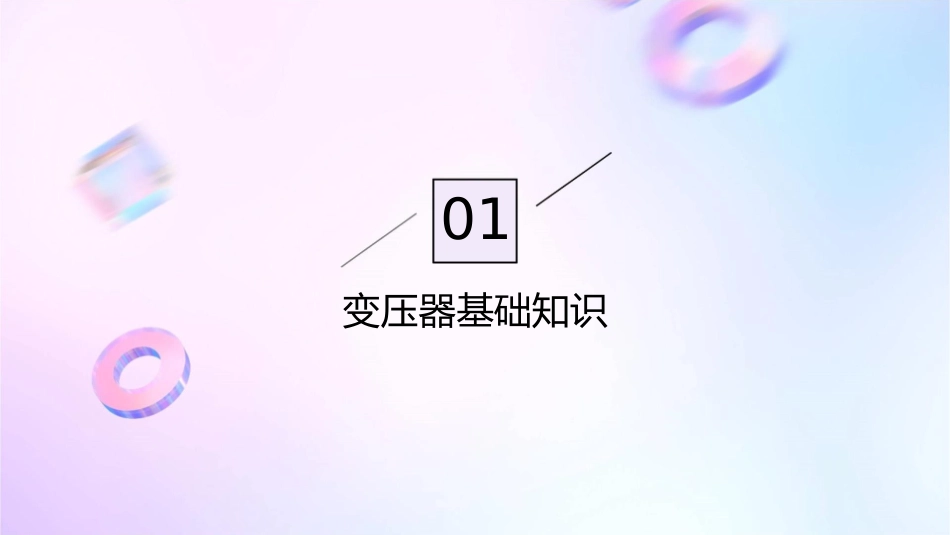

变压器的极性测定与连接课件_第3页
3/26

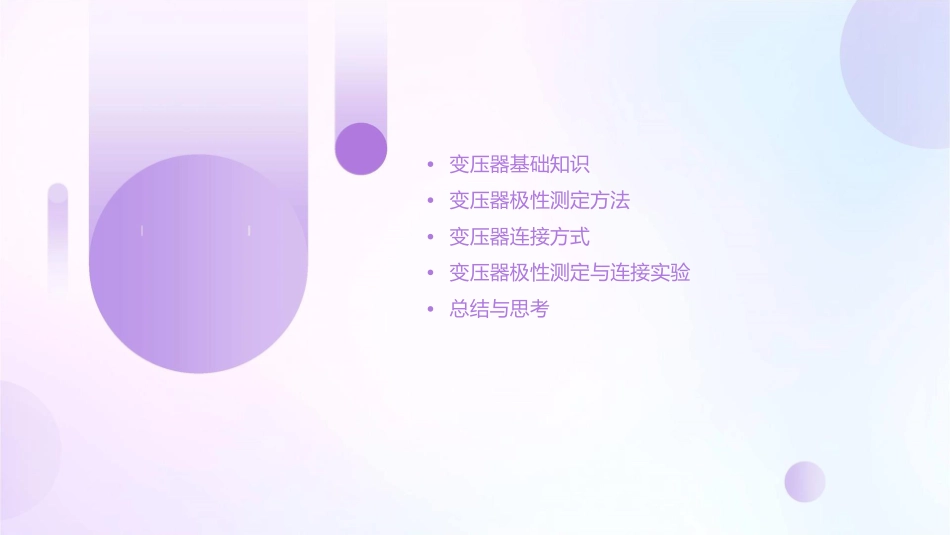

变压器的极性测定与连接课件•变压器基础知识•变压器极性测定方法•变压器连接方式•变压器极性测定与连接实验•总结与思考01变压器基础知识变压器的定义与工作原理010203工作原理变压比变压器的定义变压器是一种利用电磁感应原理改变交流电压的设备。变压器利用两个或多个绕组之间的电磁耦合来改变电压或电流。变压器的变压比是指原边电压与副边电压的比值。变压器的种类与特点电力变压器电源变压器用于电力系统中的电压变换和电能传输。用于提供不同电压等级的电源。自耦变压器特点具有自耦特性,可用于输电线路的降压或升压。具有高效率、低噪声、便于维护等特点。变压器在电力系统中的作用电压变换能量传输变压器可将输入的电压变换成不同的输出电压,以满足负荷对电压的需求。变压器可以传输电能,实现电能的远程传输和分配。系统稳定负荷调节变压器可以改善电力系统的稳定性,提高电力系统的可靠性。变压器可以调节负荷,缓解系统压力,保证电力系统的稳定运行。02变压器极性测定方法直流法测定变压器极性步骤首先,将绕组的一端连接到直流电源,另一端接地。然后,通过测量绕组两端的电压来判断极性。定义直流法是测定变压器极性的方法之一,其原理是基于变压器绕组的直流电阻和极性关系来确定的。适用范围直流法适用于单相和三相变压器的极性测定,但需要注意电源的极性必须正确连接,否则会得到错误的结果。交流法测定变压器极性定义步骤适用范围交流法是通过在变压器绕组上施加交流电压,观察绕组电流的相位关系来确定极性的。将交流电源连接到变压器绕组的一端,另一端接地。然后,通过测量绕组两端的电压和电流来判断极性。交流法适用于单相和三相变压器的极性测定,但需要注意电源的相位必须与被测变压器的相位一致,否则会得到错误的结果。仪器法测定变压器极性定义仪器法是通过使用专门的变压器极性测定仪器来确定变压器的极性。步骤将待测变压器的一组绕组连接到仪器的高压侧,另一组绕组连接到仪器的低压侧。然后,通过仪器的指示来判断极性。适用范围仪器法适用于各种类型的变压器的极性测定,包括单相、三相、配电变压器等。但需要注意的是,使用仪器法时必须按照仪器的操作说明进行正确的操作。03变压器连接方式星形连接定义特点应用场景星形连接是指将变压器三相绕组的一端接在一起,另一端作为三个输出端或输入端。星形连接的优点是能够平星形连接适用于中小型变压器,特别是农村用电和负荷不大的地方。衡分配负荷,避免一相过载。三角形连接定义三角形连接是指将变压器三相绕组按三角形方式连接,三个顶点作为输出端或输入端。特点三角形连接的优点是能够提高变压器的效率,同时需要用到的导线数量比星形连接少。应用场景三角形连接适用于大型变压器和需要高效率的场合。曲折形连接定义曲折形连接是一种特殊的连接方式,将变压器三相绕组的一部分按星形连接,另一部分按三角形连接。特点曲折形连接结合了星形连接和三角形连接的优点,具有更高的效率和更好的负荷平衡性能。应用场景曲折形连接适用于大型变压器和高效率要求的情况。04变压器极性测定与连接实验实验目的与原理目的理解变压器极性的概念和测定方法,掌握变压器绕组的正确连接方式。原理变压器极性是指绕组之间的电相位关系,正确的极性连接可以保证变压器的正常运行。实验设备与材料设备变压器、电源、测量仪表(电压表、电流表)、连接导线。材料绕组线圈、绝缘材料。实验步骤与数据记录步骤1.将变压器与电源连接,注意电源的正负极。2.使用测量仪表分别测量两个绕组的电压和电流。实验步骤与数据记录3.根据测量结果判断绕组的极性,并记录。4.根据绕组极性进行正确的连接。实验步骤与数据记录数据记录1.绕组A的电压:XXV2.绕组A的电流:XXA实验步骤与数据记录3.绕组B的电压:XXV4.绕组B的电流:XXA5.绕组连接方式:XXXX(如“A+B-”表示A绕组为正极,B绕组为负极)05总结与思考总结变压器极性测定与连接实验的关键点掌握变压器极性测定的原理和方法了解变压器极性的概念和测定原理,掌握常用的极性测定方法,如直流法和交流法等。熟悉变压器连接的基本规则了解变压器连接的基本规则和注意事...
