天然气管道涵洞VIP免费

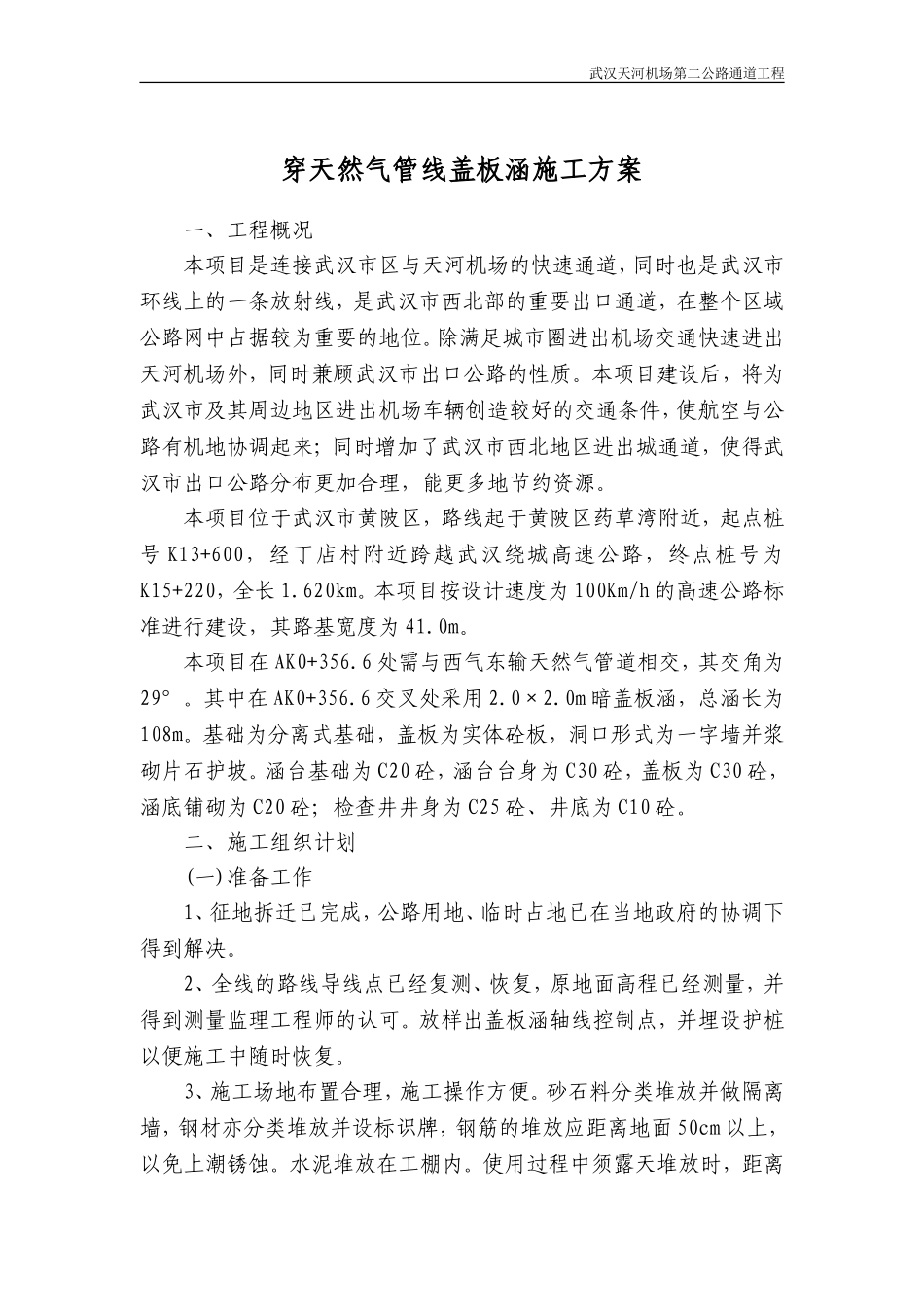

天然气管道涵洞_第1页
1/10

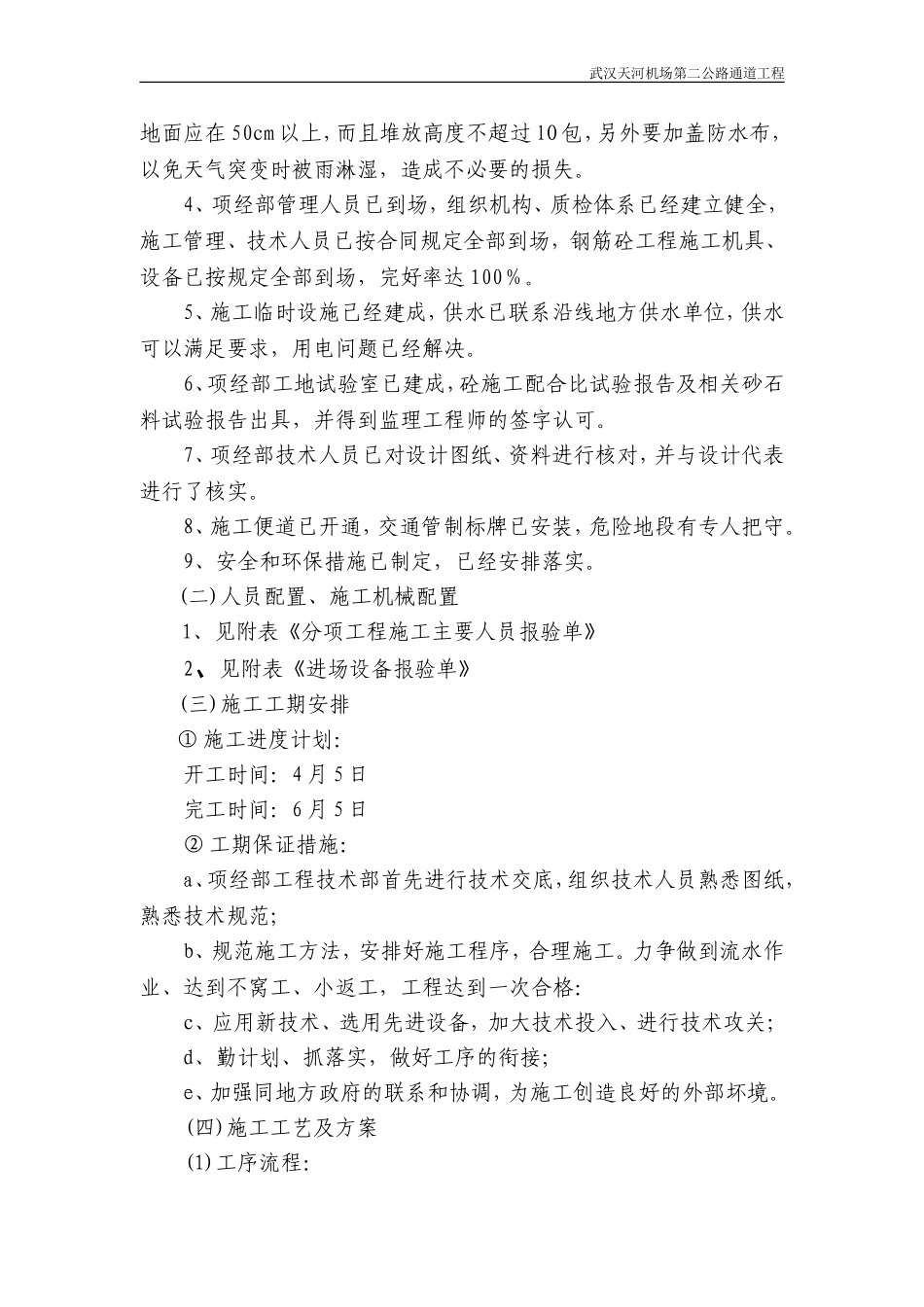

天然气管道涵洞_第2页
2/10

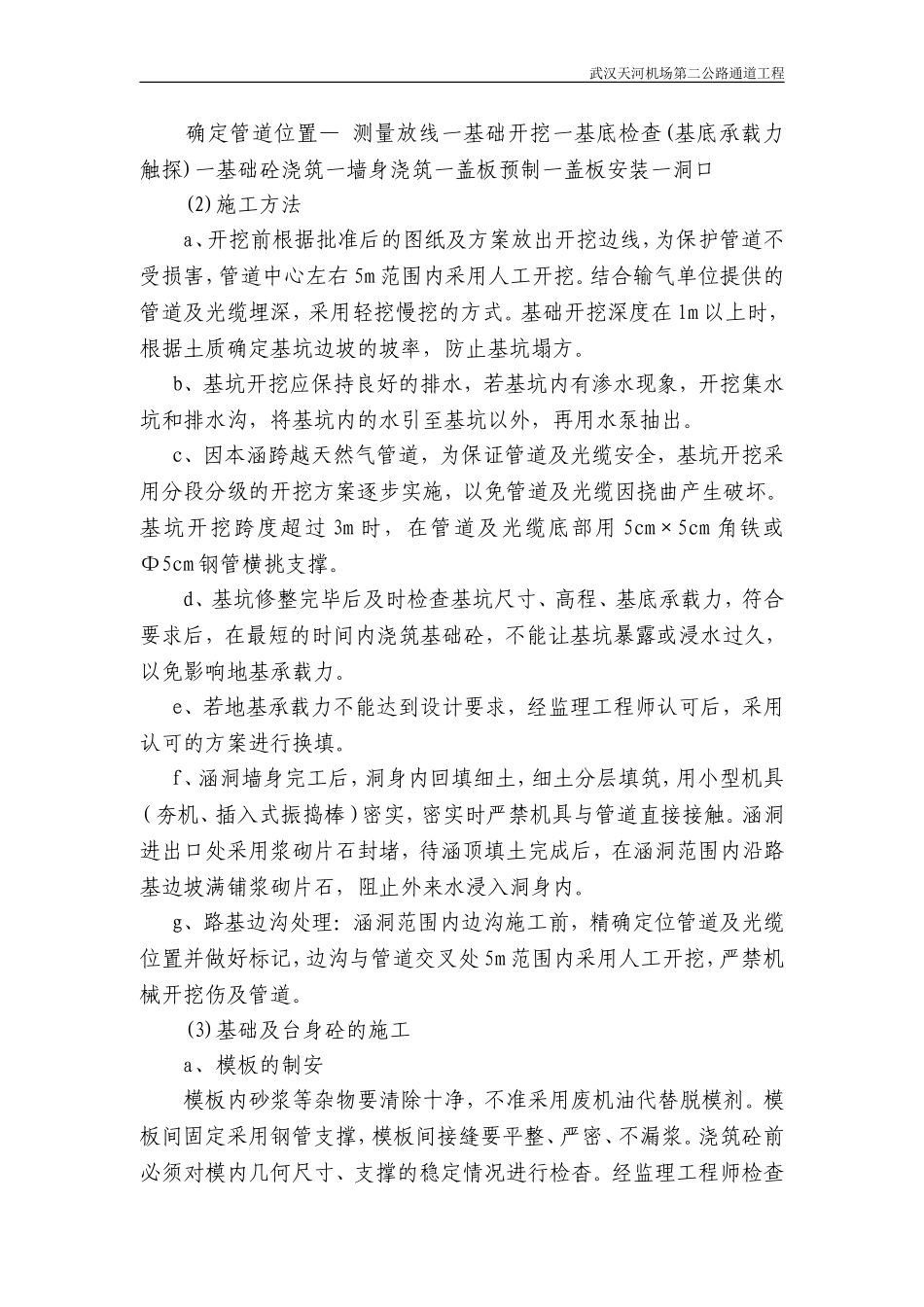

天然气管道涵洞_第3页
3/10
武汉天河机场第二公路通道工程穿天然气管线盖板涵施工方案一、工程概况本项目是连接武汉市区与天河机场的快速通道,同时也是武汉市环线上的一条放射线,是武汉市西北部的重要出口通道,在整个区域公路网中占据较为重要的地位。除满足城市圈进出机场交通快速进出天河机场外,同时兼顾武汉市出口公路的性质。本项目建设后,将为武汉市及其周边地区进出机场车辆创造较好的交通条件,使航空与公路有机地协调起来;同时增加了武汉市西北地区进出城通道,使得武汉市出口公路分布更加合理,能更多地节约资源。本项目位于武汉市黄陂区,路线起于黄陂区药草湾附近,起点桩号K13+600,经丁店村附近跨越武汉绕城高速公路,终点桩号为K15+220,全长1.620km。本项目按设计速度为100Km/h的高速公路标准进行建设,其路基宽度为41.0m。本项目在AK0+356.6处需与西气东输天然气管道相交,其交角为29°。其中在AK0+356.6交叉处采用2.0×2.0m暗盖板涵,总涵长为108m。基础为分离式基础,盖板为实体砼板,洞口形式为一字墙并浆砌片石护坡。涵台基础为C20砼,涵台台身为C30砼,盖板为C30砼,涵底铺砌为C20砼;检查井井身为C25砼、井底为C10砼。二、施工组织计划(一)准备工作1、征地拆迁已完成,公路用地、临时占地已在当地政府的协调下得到解决。2、全线的路线导线点已经复测、恢复,原地面高程已经测量,并得到测量监理工程师的认可。放样出盖板涵轴线控制点,并埋设护桩以便施工中随时恢复。3、施工场地布置合理,施工操作方便。砂石料分类堆放并做隔离墙,钢材亦分类堆放并设标识牌,钢筋的堆放应距离地面50cm以上,以免上潮锈蚀。水泥堆放在工棚内。使用过程中须露天堆放时,距离武汉天河机场第二公路通道工程地面应在50cm以上,而且堆放高度不超过lO包,另外要加盖防水布,以免天气突变时被雨淋湿,造成不必要的损失。4、项经部管理人员已到场,组织机构、质检体系已经建立健全,施工管理、技术人员已按合同规定全部到场,钢筋砼工程施工机具、设备已按规定全部到场,完好率达100%。5、施工临时设施己经建成,供水已联系沿线地方供水单位,供水可以满足要求,用电问题已经解决。6、项经部工地试验室已建成,砼施工配合比试验报告及相关砂石料试验报告出具,并得到监理工程师的签字认可。7、项经部技术人员已对设计图纸、资料进行核对,并与设计代表进行了核实。8、施工便道已开通,交通管制标牌已安装,危险地段有专人把守。9、安全和环保措施已制定,已经安排落实。(二)人员配置、施工机械配置1、见附表《分项工程施工主要人员报验单》2、见附表《进场设备报验单》(三)施工工期安排①施工进度计划:开工时间:4月5日完工时间:6月5日②工期保证措施:a、项经部工程技术部首先进行技术交底,组织技术人员熟悉图纸,熟悉技术规范;b、规范施工方法,安排好施工程序,合理施工。力争做到流水作业、达到不窝工、小返工,工程达到一次合格:c、应用新技术、选用先进设备,加大技术投入、进行技术攻关;d、勤计划、抓落实,做好工序的衔接;e、加强同地方政府的联系和协调,为施工创造良好的外部坏境。(四)施工工艺及方案(1)工序流程:武汉天河机场第二公路通道工程确定管道位置—测量放线一基础开挖一基底检查(基底承载力触探)一基础砼浇筑一墙身浇筑一盖板预制一盖板安装一洞口(2)施工方法a、开挖前根据批准后的图纸及方案放出开挖边线,为保护管道不受损害,管道中心左右5m范围内采用人工开挖。结合输气单位提供的管道及光缆埋深,采用轻挖慢挖的方式。基础开挖深度在lm以上时,根据土质确定基坑边坡的坡率,防止基坑塌方。b、基坑开挖应保持良好的排水,若基坑内有渗水现象,开挖集水坑和排水沟,将基坑内的水引至基坑以外,再用水泵抽出。c、因本涵跨越天然气管道,为保证管道及光缆安全,基坑开挖采用分段分级的开挖方案逐步实施,以免管道及光缆因挠曲产生破坏。基坑开挖跨度超过3m时,在管道及光缆底部用5cm×5cm角铁或Φ5cm钢管横挑支撑。d、基坑修整完毕后及时检查基坑尺寸、高程、基底承载力,符合要求后,在最短的时间内浇筑基础砼,不能让基坑暴露或浸水过久,以免影响地基承载力。e、若地...
