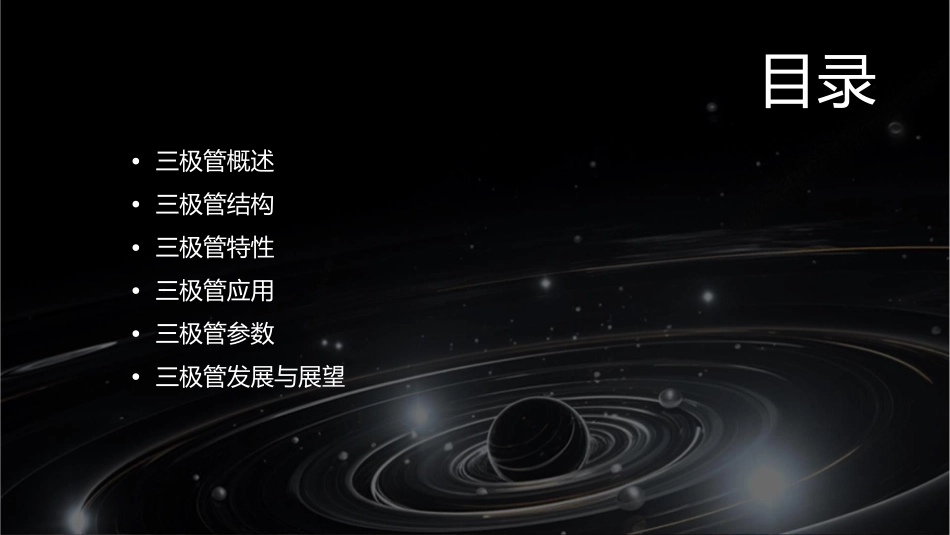

目录•三极管概述•三极管结构•三极管特性•三极管应用•三极管参数•三极管发展与展望三极管定义总结词三极管是一种半导体器件，由三个电极构成，分别是基极、集电极和发射极。详细描述三极管是电子电路中的基本元件之一，其作用是放大电流或作为开关控制电路。在半导体三极管中，电流通过基极控制集电极和发射极之间的电流变化，从而实现信号的放大或开关控制功能。三极管分类总结词三极管有多种分类方式，包括按材料、工作频率、功率和结构等。详细描述按材料分类，三极管可分为硅管和锗管；按工作频率分类，可分为高频管和低频管；按功率分类，可分为小功率管和大功率管；按结构分类，可分为NPN型和PNP型。三极管工作原理总结词三极管的工作原理基于半导体PN结的电流分配原理，通过基极电流的控制实现集电极和发射极之间的电流放大。详细描述在半导体三极管中，基极与集电极之间的PN结称为控制结，基极与发射极之间的PN结称为发射结。当基极加上电压时，空穴和电子分别向两个方向扩散，形成基极电流。由于基极电流的注入，集电极和发射极之间的电流会根据一定比例放大，从而实现信号的放大或开关控制功能。NPN型三极管结构总结词由三个半导体组成，包括两个N型和一个P型半导体，中间是P型半导体，两侧则是两个N型半导体。详细描述NPN型三极管由三个半导体组成，两个N型和一个P型半导体，它们之间相互连接，形成一个“三明治”结构。其中，中间的P型半导体作为基极（base），两边的两个N型半导体分别作为集电极（collector）和发射极（emitter）。PNP型三极管结构总结词由三个半导体组成，包括两个P型和一个N型半导体，中间是N型半导体，两侧则是两个P型半导体。详细描述PNP型三极管的结构与NPN型相反，由两个P型和一个N型半导体组成。中间的N型半导体作为基极（base），两边的两个P型半导体分别作为集电极（collector）和发射极（emitter）。场效应管结构总结词场效应管是一种电压控制器件，通过改变电场来影响电流的流动。它由源极、栅极和漏极三个电极组成。详细描述场效应管由三个电极构成：源极（source）、栅极（gate）和漏极（drain）。源极和漏极之间是导电沟道，电流通过该沟道流动。栅极上的电压控制着沟道的开闭，从而控制电流的流动。与三极管不同，场效应管的电流不是由电流控制，而是由电压控制。输入特性曲线总结词详细描述描述三极管输入端电压与电流之间的关系。输入特性曲线是描述三极管输入端电压与电流之间关系的曲线，它反映了三极管在不同工作状态下对输入信号的响应特性。在曲线图上，随着基极电压的增加，集电极电流和发射极电流也会相应增加，呈现出非线性关系。VS输出特性曲线总结词详细描述描述三极管输出端电压与电流之间的关系。输出特性曲线是描述三极管输出端电压与电流之间关系的曲线，它反映了三极管在不同工作状态下对输出信号的响应特性。在曲线图上，随着基极电流的增加，集电极电压和发射极电压也会相应变化，呈现出非线性关系。转移特性曲线总结词详细描述描述三极管输入信号与输出信号之间的关系。转移特性曲线是描述三极管输入信号与输出信号之间关系的曲线，它反映了三极管对输入信号的放大或开关作用。在曲线图上，随着基极电流的增加，集电极电流和发射极电流也会相应增加，呈现出非线性关系。同时，随着基极电压的变化，集电极电压和发射极电压也会相应变化，呈现出放大或开关的作用。放大电路要点一要点二总结词详细描述利用三极管放大作用，将微弱信号放大成较大信号。三极管具有电流放大作用，通过合理设置基极、集电极和发射极的电流，可以将输入的微弱信号放大成数倍、数十倍或数百倍的输出信号，广泛应用于音频、视频等信号放大领域。开关电路总结词详细描述利用三极管开关特性，实现电路的通断控制。三极管具有开关特性，通过控制基极电流的大小和方向，可以实现集电极和发射极之间的导通和截止，从而实现对电路的通断控制，广泛应用于继电器、开关电源等电路中。振荡电路总结词利用三极管非线性特性，实现信号的振荡。详细描述三极管的非线性特性可以产生各种频率的信号，通过适当设置电路参数，可以构成各种振荡器，产生...
