2019重庆某别墅毛细管网辐射式空调设计方案VIP免费

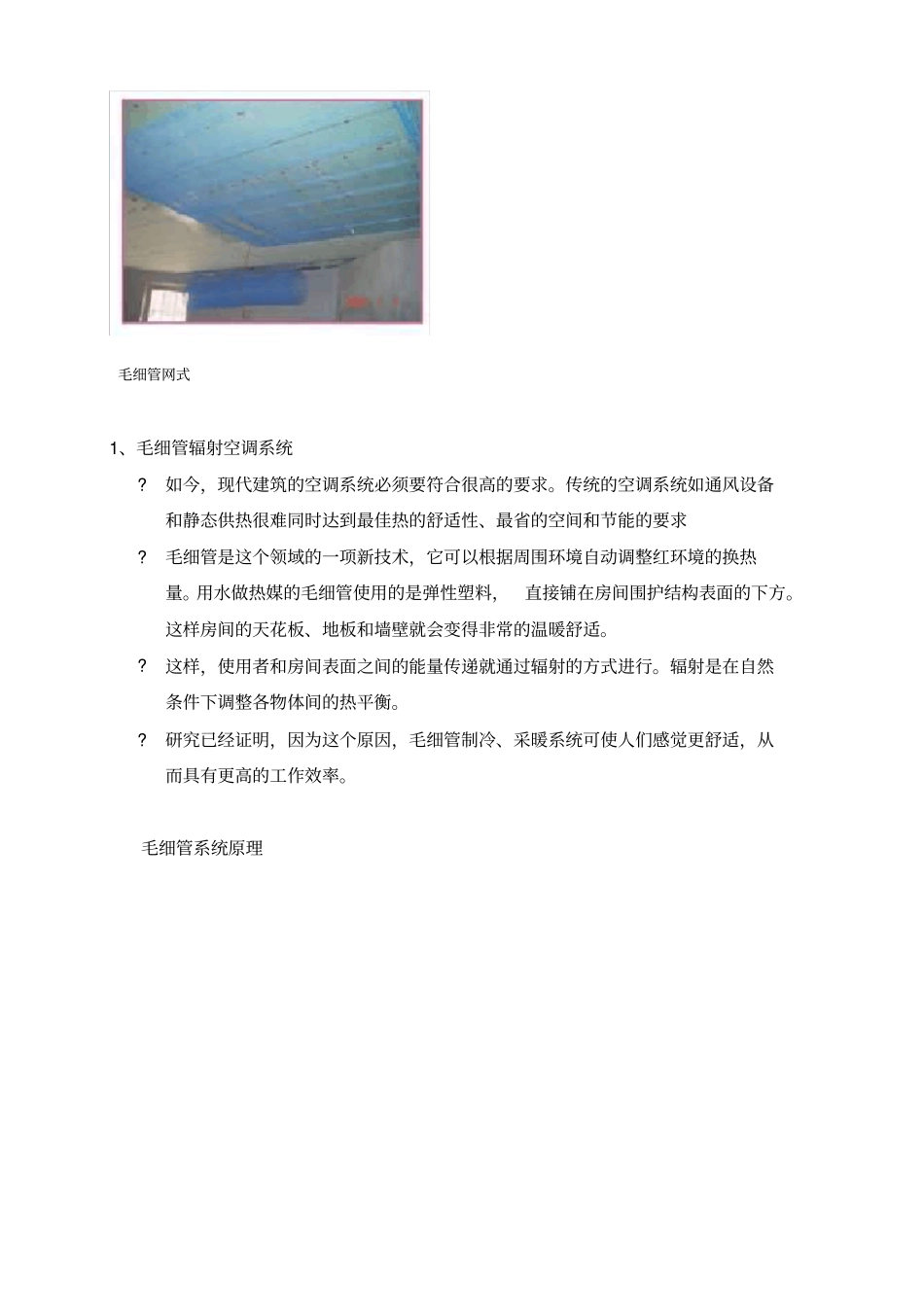

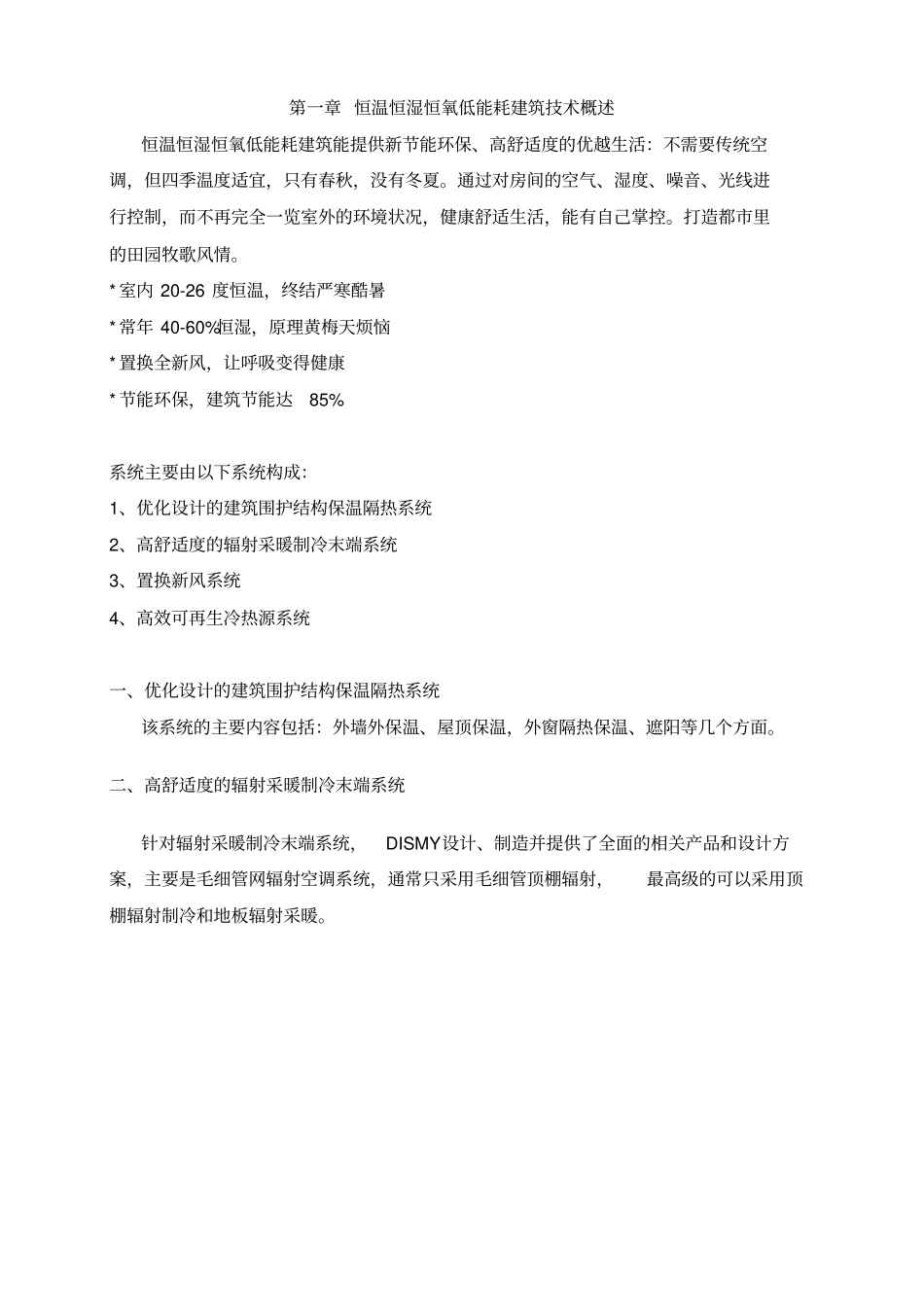

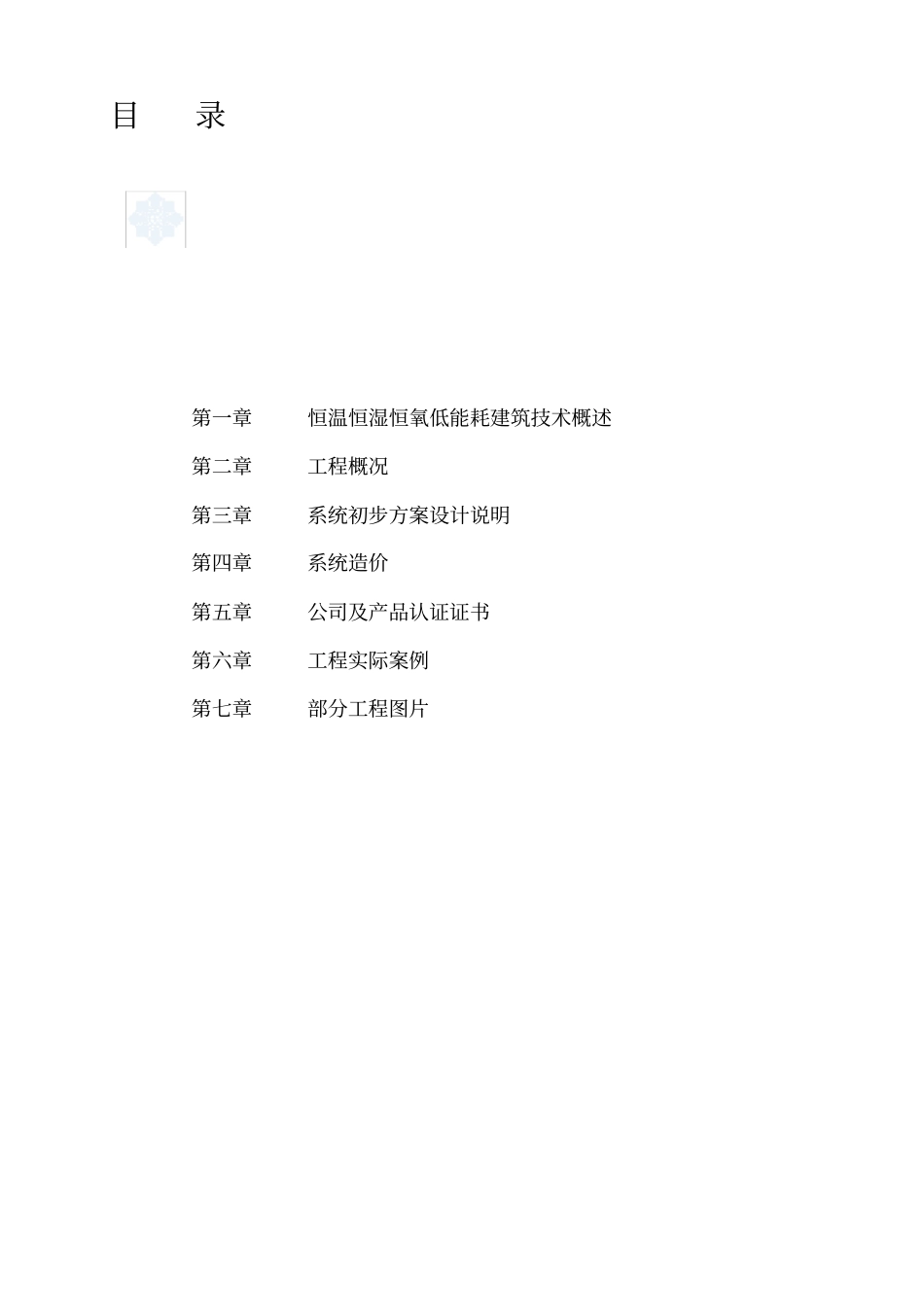

目录第一章恒温恒湿恒氧低能耗建筑技术概述第二章工程概况第三章系统初步方案设计说明第四章系统造价第五章公司及产品认证证书第六章工程实际案例第七章部分工程图片第一章恒温恒湿恒氧低能耗建筑技术概述恒温恒湿恒氧低能耗建筑能提供新节能环保、高舒适度的优越生活：不需要传统空调，但四季温度适宜，只有春秋，没有冬夏。通过对房间的空气、湿度、噪音、光线进行控制，而不再完全一览室外的环境状况，健康舒适生活，能有自己掌控。打造都市里的田园牧歌风情。*室内20-26度恒温，终结严寒酷暑*常年40-60%恒湿，原理黄梅天烦恼*置换全新风，让呼吸变得健康*节能环保，建筑节能达85%系统主要由以下系统构成：1、优化设计的建筑围护结构保温隔热系统2、高舒适度的辐射采暖制冷末端系统3、置换新风系统4、高效可再生冷热源系统一、优化设计的建筑围护结构保温隔热系统该系统的主要内容包括：外墙外保温、屋顶保温，外窗隔热保温、遮阳等几个方面。二、高舒适度的辐射采暖制冷末端系统针对辐射采暖制冷末端系统，DISMY设计、制造并提供了全面的相关产品和设计方案，主要是毛细管网辐射空调系统，通常只采用毛细管顶棚辐射，最高级的可以采用顶棚辐射制冷和地板辐射采暖。毛细管网式1、毛细管辐射空调系统?如今，现代建筑的空调系统必须要符合很高的要求。传统的空调系统如通风设备和静态供热很难同时达到最佳热的舒适性、最省的空间和节能的要求?毛细管是这个领域的一项新技术，它可以根据周围环境自动调整红环境的换热量。用水做热媒的毛细管使用的是弹性塑料，直接铺在房间围护结构表面的下方。这样房间的天花板、地板和墙壁就会变得非常的温暖舒适。?这样，使用者和房间表面之间的能量传递就通过辐射的方式进行。辐射是在自然条件下调整各物体间的热平衡。?研究已经证明，因为这个原因，毛细管制冷、采暖系统可使人们感觉更舒适，从而具有更高的工作效率。毛细管系统原理*采用4.3X0.8mm的PPr塑料毛细管组成的间隔为10mm–30mm的网栅，犹如人体中的毛细管，起到着分配、输送和搜集液体的功能。在网栅中和人体毛细管中的液体流动速度基本相同，都在0.05–0.2m/s之间。同时人体皮下组织的毛细血管与周围环境成功地进行了传热交换，达到自身温度调节的目的。*冬季毛细管内通较低温度的热水,柔和的向房间辐射热量；夏季毛细管内通温度较高的冷水,柔和的向房间辐射冷量。由于毛细管席换热面积大，传热速度快，因此传热效率更高。毛细管网辐射末端系统的优点：1）高舒适度经实践表明，辐射是舒适性最高的传热方式。而毛细管网辐射空调末端系统60%的冷量和热量都是通过辐射的方式进行的，因而较其他形式的末端形式舒适度比较高。由于网栅由间距很小的平行毛细管均匀分布，热辐射交换面积特别大，所以室内温度非常均匀。热/冷辐射表面基本没有温度区别。并且人体和空间的热交换主要是辐射的形式进行，这一静态制冷及自然温暖的环境使人体感到非常舒适，身体感到的温度比室温高2～3℃。这一点可以额外地达到节省能源的目的。每个房间采用单独循环结构，故通过安装在房间的室温调节器可单独控制各房间温度。2）最为安静的空调系统：与传统的风机盘管相比（风机盘管存在电机、风机等室内运动部件，因此，会产生35~45dB左右的噪音），毛细管辐射式空调系统没有室内运动部件，不会产生任何室内噪音，是最为安静的空调系统。3）没有冷凝水盘、不存在细菌滋生源：毛细管席埋设在吊顶内或墙内，主要靠辐射传热给建筑物供冷或供热，与风机盘管相比没有凝结水系统，不会发生排水不畅，造成滴水等现象。也不存在传统的风机盘管滴水盘中滋生细菌，影响室内卫生条件的现象。4）节能效果显著：通常毛细管系统的夏季供水温度为16-18度，冬季的供水温度为26-32度，相对于传统空调有较高夏季供水温度和相对较低的冬季供水温度，可节省大量能源。5）较强的蓄冷/蓄热能力：在系统关闭或停电等状态下的较长时间内温度都不会升高（夏季）或降低（冬季）。6）较强的自调节平衡能力：夏季随着室内温度的升高与辐射面温差加大，提高了辐射冷量。冬季随着室内温度的降低与辐射面温差加大，提高了辐射热量。7）毛细管...
