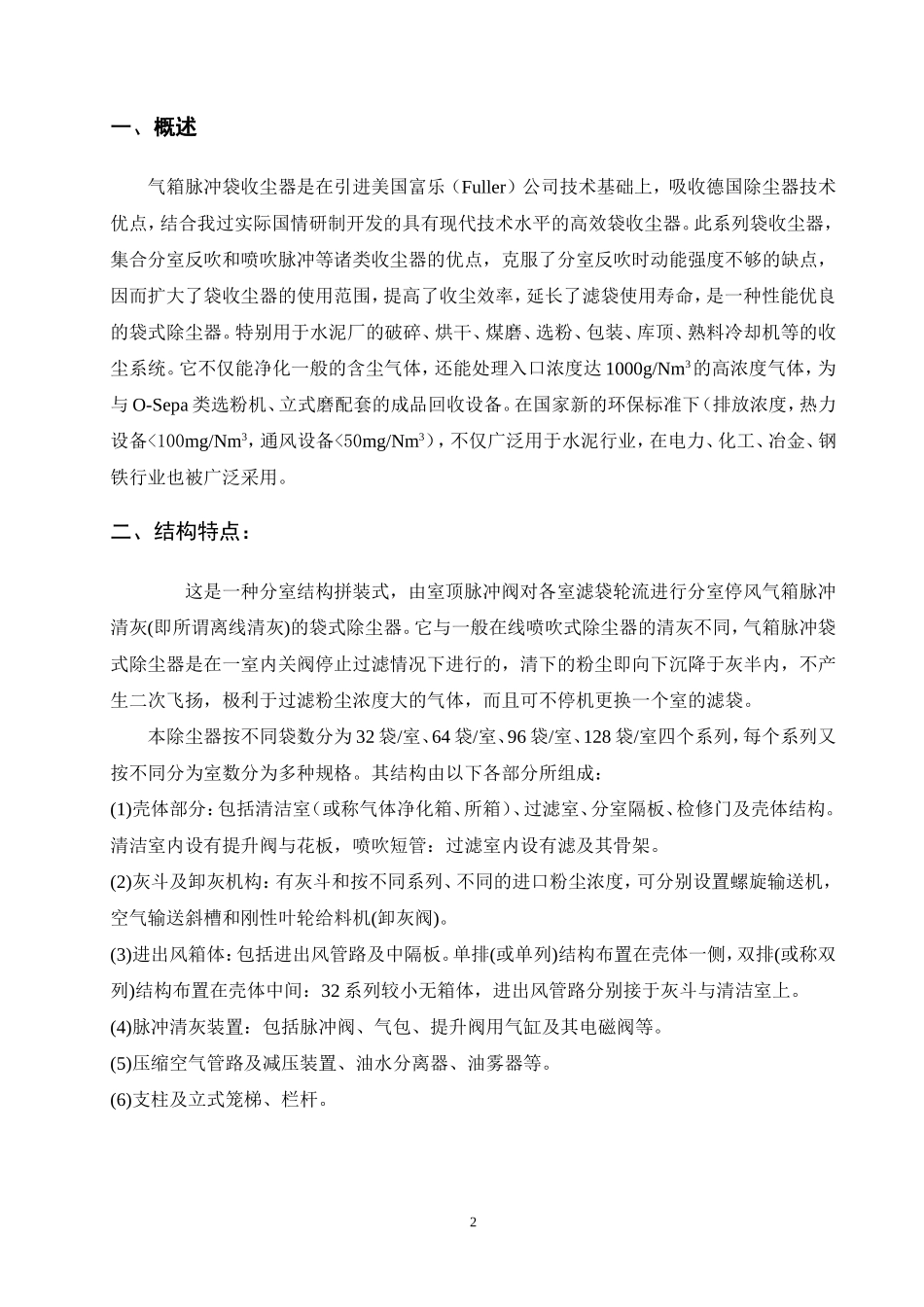

单位名称：辽宁永诚设备制造有限公司1一、概述气箱脉冲袋收尘器是在引进美国富乐（Fuller）公司技术基础上，吸收德国除尘器技术优点，结合我过实际国情研制开发的具有现代技术水平的高效袋收尘器。此系列袋收尘器，集合分室反吹和喷吹脉冲等诸类收尘器的优点，克服了分室反吹时动能强度不够的缺点，因而扩大了袋收尘器的使用范围，提高了收尘效率，延长了滤袋使用寿命，是一种性能优良的袋式除尘器。特别用于水泥厂的破碎、烘干、煤磨、选粉、包装、库顶、熟料冷却机等的收尘系统。它不仅能净化一般的含尘气体，还能处理入口浓度达1000g/Nm3的高浓度气体，为与O-Sepa类选粉机、立式磨配套的成品回收设备。在国家新的环保标准下（排放浓度，热力设备<100mg/Nm3，通风设备<50mg/Nm3），不仅广泛用于水泥行业，在电力、化工、冶金、钢铁行业也被广泛采用。二、结构特点：这是一种分室结构拼装式，由室顶脉冲阀对各室滤袋轮流进行分室停风气箱脉冲清灰(即所谓离线清灰)的袋式除尘器。它与一般在线喷吹式除尘器的清灰不同，气箱脉冲袋式除尘器是在一室内关阀停止过滤情况下进行的，清下的粉尘即向下沉降于灰半内，不产生二次飞扬，极利于过滤粉尘浓度大的气体，而且可不停机更换一个室的滤袋。本除尘器按不同袋数分为32袋/室、64袋/室、96袋/室、128袋/室四个系列，每个系列又按不同分为室数分为多种规格。其结构由以下各部分所组成：(1)壳体部分：包括清洁室（或称气体净化箱、所箱）、过滤室、分室隔板、检修门及壳体结构。清洁室内设有提升阀与花板，喷吹短管：过滤室内设有滤及其骨架。(2)灰斗及卸灰机构：有灰斗和按不同系列、不同的进口粉尘浓度，可分别设置螺旋输送机，空气输送斜槽和刚性叶轮给料机(卸灰阀)。(3)进出风箱体：包括进出风管路及中隔板。单排(或单列)结构布置在壳体一侧，双排(或称双列)结构布置在壳体中间：32系列较小无箱体，进出风管路分别接于灰斗与清洁室上。(4)脉冲清灰装置：包括脉冲阀、气包、提升阀用气缸及其电磁阀等。(5)压缩空气管路及减压装置、油水分离器、油雾器等。(6)支柱及立式笼梯、栏杆。2三、工作原理气箱脉冲袋收尘器本体分隔成数个箱区，每箱有32、64、96、128等条袋子。并在每箱侧边出口管道上有一个气缸带动的提升阀。含尘气体从除尘器进出风箱的进风口(32系列从灰斗进)进入经斜隔板转向至灰斗，同时气流速度变慢，由于惯性作用，气体中的粗颗粒粉尘落入灰斗，细小尘粒随气流折而向上进入过滤室，粉尘附着于滤袋的外表，净化后的气体透过滤袋进入上部清洁室，由各分清洁室汇集经出风口中，由收尘系统的主风机吸出而排入大气。当收尘器过滤含尘气体一定时间后（或阻力达到预先设定值），清灰控制器就发出信号。对第一个室的提升阀就开始关闭以切断过滤气流，所有滤袋进行脉冲喷吹清灰(停风清灰)，打开提升阀，以大于5kg/cm3的压缩空气冲入净气室，清除滤袋上的粉尘。当这个动作完成后（大约6~15秒时间），使每一个滤袋突然鼓胀，从而震落袋表积附的灰尘，使袋内外压差恢复到开始使用状态，粉尘沉落不敷出灰斗，随后程控仪按规定间隔时间，恢复第一室的过滤，再启动第二室的提升阀。并逐一按上述要求进行以至全部清灰完毕。气箱式脉冲袋收尘器，是采用分箱式清灰的，清灰时，箱间隔离、各除尘室的脉冲喷吹宽度和清灰周期，由清灰程序控制器自动连续进行，从而保证了压缩空气清灰的效果，整个箱体设计利用了进口和出口总管结构，灰斗可延伸到进口总管下。使进入的含尘烟气直接进入已扩大的灰斗内达到预收尘的效果，且能去掉易出现堵塞的水平直管。所以，气箱脉冲袋收尘器不仅能处理一般浓度的含尘气体，且能处理达1000g/Nm3的高浓度含尘气体。对滤袋停风及喷吹的时间，分室之间的间隔时间隔，清灰周期由程控仪进行控制，各时间均为可调。该收尘器，由于采用整箱大脉冲阀2寸半（英寸）反吹喷射清灰，换袋时，打开顶部盖子，直接抽出滤袋即可，维护简单方便。四、选型1、型号说明选型参数及选型原则（1）收尘器选型的主要技术参数为风量、气体温度、含尘浓度与湿度。根据工艺设计的风量、气体温度、含尘浓度的最3高值，按略小于技术性能表中的...
