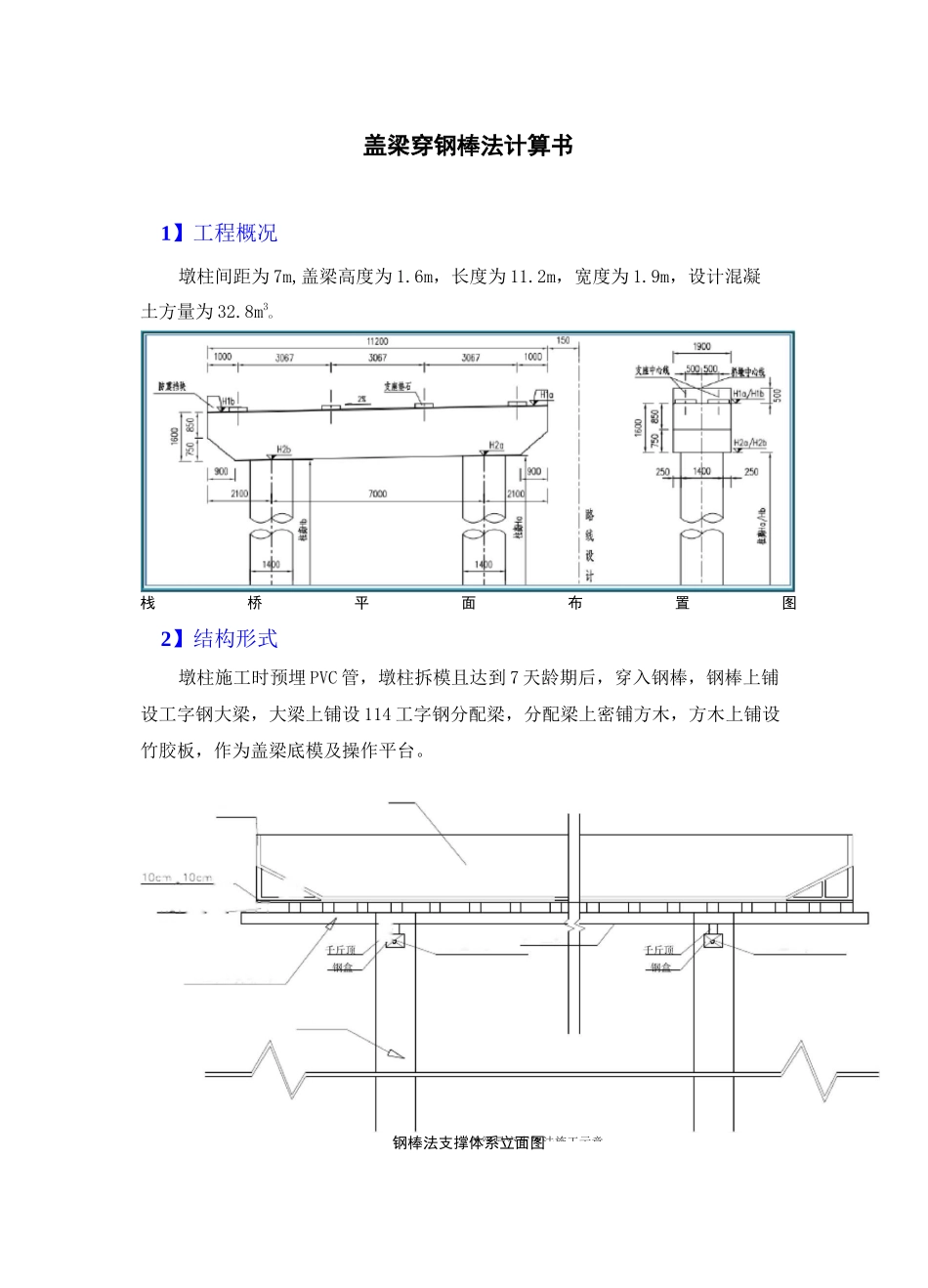

7墩J钢模①120mm钢|乂I方木间距20cmT14工字钢小梁――|-~T间距80cmT45工字钢横向大①120mm钢承力主盖梁悬空支架法施工示意盖梁穿钢棒法计算书1】工程概况墩柱间距为7m,盖梁高度为1.6m，长度为11.2m，宽度为1.9m，设计混凝土方量为32.8m3o栈桥平面布置图2】结构形式墩柱施工时预埋PVC管，墩柱拆模且达到7天龄期后，穿入钢棒，钢棒上铺设工字钢大梁，大梁上铺设114工字钢分配梁，分配梁上密铺方木，方木上铺设竹胶板，作为盖梁底模及操作平台。钢棒法支撑体系立面图【3】强度取值钢棒法支撑体系采用容许应力法计算理论。取Q235钢材强度设计值。钢棒抗压、抗弯容许应力f=190Mpa，抗剪容许应力f=110Mpa。v145、114工字钢抗压、抗弯容许应力f=215Mpa,抗剪容许应力f=125Mpa。v模板厚15mm,计算宽度取1m,E=9000N/mnt；I=1000X153/12=281250mnM板W=1000X152/6=37500mne；[o]=11MPa；[T]=1.4MPa,木楞间距200mm。板竹胶板木【4】荷载分析1、模板、支架自重，按1.2KN/m?考虑；2、钢筋混凝土结构自重:1.6X26=41.6KN/m?,受力面积为n.2X1.9=21.28m2；3、施工人员和施工材料、机具等行走运输或堆放的荷载因施工时面积分布广，需要人员及机械设备不多，按q=2.5kN/m?考虑(施3工时严格控制其荷载量)4、砼浇筑冲击及振捣荷载：q=2.0kN/nt4【5】受力验算〖5.1〗底模板验算(1)计算荷载q=[1.2X(41.6+1.2)+1.4X(2.5+2.0)]X1.0=57.66kN/m(2)计算参数模板厚15mm，计算宽度取1m,E=9000N/mm2；I=1000X153/12=281250mm4板W=1000X152/6=37500mm3；[o]=11MPa；[T]=1.4MPa,木楞间距200mm。板竹胶板木(3)抗弯强度验算：122M=0.107ql2=0.107X57.66X0.22=0.25kN.m222板o=M/W=0.25X106/37500=6.67MPa<[o]=11MPa，满足要求。板板板木(4)抗剪强度验算：Q=0.607ql=0.607X57.66X0.2=7.0kN板T=Q/A=7.0X103/(1000X15)=0.47MPa<[T]=1.4MPa,满足要求。板板板木(5)刚度验算：q=(1.2+41.6)X1.2X1.0=51.36kN/m3=0.632ql4/100EI=0.632X51.36X2004/(100X9000X281250)板=0.21mm<200/400=0.5mm,满足要求。〖5.2〗模板底方木验算(1)计算荷载q=[1.2X(41.6+1.2)+1.4X(2.5+2.0)]X0.2=11.53kN/m(2)计算参数小楞截面尺寸：100X100mm,E=9000N/mm2；I=100X1003/12=8.3X106mm4；小楞W=100X1002/6=16.7X104mm3；[o]=11MPa；[T]=1.4MPa,大楞间距800mm。小楞木木(3)抗弯强度验算：M=0.107ql2=0.107X11.53X0.82=0.79kN.m板o=M/W=0.79X106/167000=4.73MPa<[o]=11MPa,满足要求。板板板木(4)抗剪强度验算：Q=0.607ql=0.607X11.53X0.8=5.60kN板T=Q/A=5.60X103/(100X100)=0.56MPa<[T]=1.4MPa，满足要求。板板板木(5)刚度验算：q=(1.2+41.6)X1.2X0.2=10.27kN/m3=0.632ql4/100EI=0.632X10.27X8004/(100X9000X8.3X106)板=0.36mm<800/400=2mm,满足要求。〖5.3〗钢支撑体系验算2、约束形式3、荷载分布4、运行分析取1.3的安全系数。足要求。盖梁边三角区域，支架材料为［8槽钢，0.64cm设置一道。计算取值自重1.4倍安全系数。Midas有限元分析可知三角撑体系所受最大应力为76.4MPaV190MPa，满足要求，同时小于1lOMpa,抗剪满足要求。z£^zz需MMidas有限元分析可知最大变形为0.53mmV450/400mm=l.lmm，满足要求。5.Z733MC&4■丄如皓升丈lS35LTfl
